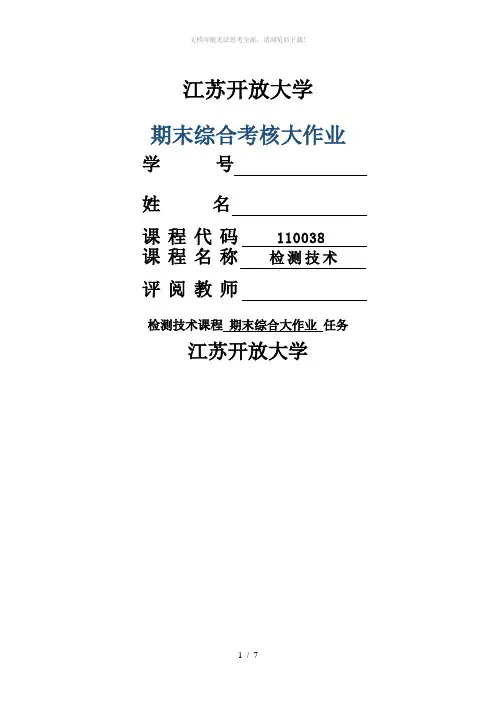

江苏开放大学
期末综合考核大作业
学号
姓名
课程代码110038
课程名称检测技术评阅教师
检测技术课程期末综合大作业任务江苏开放大学
一、填空题（请将正确答案填写在作答结果的表格内）
1、一个完整的检测系统或检测装置通常由、、输出单元和显示
装置等部分组成。
2、应变片丝式敏感栅的材料是。
两个变形符号相同的应变片接在电桥的，符号不同的接在，四臂全桥灵敏度为双臂电桥的倍。
3、电容式传感器的测量转换电路种类很多，常用的有、、和二极管T型网络。
4、常用的热电阻有和两种。
在使用热电偶时为保持冷端温度恒定，常采用、冷端温度校正法、、采用PN结温度传感器作冷端补偿等几种方法。
5、压电式传感器不能测量被测量，更不能测量；目前压电式传感器多用于和动态的力或压力的测量。
6、按工作原理的不同，电容式传感器可分为、、和三种类型。
第一种常用于测量，第二种常用于测量，第三种常用于测量。
7、在信号远距离传输中，常采用调制方法，当高频振荡的频率受到缓慢变化信号控制时，称为。
二、选择题（请将作答结果的代码填写在题中括号内，每小题2分）
1、当石英晶体受压时，电荷产生在( B)。
A．与光轴垂直的z面上 B．与电轴垂直的x面上
C．与机械轴垂直的y面上 D．所有的面（x、y、z）上
批阅结果：
2、在同一条件下，多次测量同一量值时，绝对值和符号保持不变的误差称为(
B)。
A．随机误差 B．系统误差 C．粗大误差 D．人为误差
批阅结果：
3、利用涡流传感器测量齿数Z=60的齿轮的转速，测得f=400Hz，则该齿轮的转速n等于( A)r/min。
A. 400
B. 3600
C. 24000
D. 60
批阅结果：
4、( C)的数值越大，热电偶的输出热电动势就越大。
A．热端直径 B．热端和冷端的温度
C．热端和冷端的温差 D．热电极的电导率
批阅结果：
5、螺线管式自感传感器采用差动结构是为了( B )。
A. 加长线圈的长度从而增加线性范围
B. 提高灵敏度，减小温漂
C. 降低成本
D. 增加线圈对衔铁的吸引力
批阅结果：
6、电涡流探头的外壳用( B)制作较为恰当。
A．不锈钢 B．塑料 C．黄铜 D．玻璃
批阅结果：
7、光敏二极管在电路中正常工作状态为( C)。
A．正向偏置 B．反向偏置 C．反向击穿 D．加正向、反向电压都可以批阅结果：
8、霍尔元件采用恒流源激励是为了( D)。
A．提高灵敏度 B．减小磁感应强度
C．减小不等位电势 D．减小温度误差
批阅结果：
9、超声波频率越高，( A)。
A. 波长越短，指向角越小，方向性越好
B. 波长越长，指向角越大，方向性越好
C. 波长越短，指向角越大，方向性越好
D. 波长越短，指向角越小，方向性越差
批阅结果：
10、光栅传感器利用莫尔条纹来达到( A)。
A．提高光栅的分辨力 B．辩向的目的C．使光敏元件能分辨主光栅移动时引起的光强变化D．细分的目的
批阅结果：
三、判断题（请将答题结果的符号填写在作答结果的表格内，每小题2分）
1、与简单式（只有一对极板）的变极距型电容传感器相比，差动式结构的灵敏度提高一倍，而线性误差大为减少。
2、光敏三极管的结构，可以看成普通三极管的发射极用光敏二极管代替。
3、在热电偶回路中接入第三种材料的导体，就会对总的热电动势有影响。
4、传感器中弹性敏感元件的输入量通常是力或压力。
5、光敏电阻的暗电阻和亮电阻差值越大，性能越差。
（符号：√×）（每小题表述正确的在作答结果的表格中打“√”，错误的在作答结果的表格中打“×”）
四、问答题（请将正确答案填写在题后空白处（注：空白处可延伸））
1、（7分）粘贴到试件上的电阻应变片，环境温度变化会引起电阻的相对变化，产生虚假应变，这种现象称为温度效应，简述产生这种现象的原因。
答：产生这种现象的原因主要是两个方面：
1环境温温度变化时由于敏感栅材料的电姐温度系数的存在，引起应变片电阻相对变化；
2环境温度变化时，敏感栅材料和试件村料的膨胀系数不同，应变片产生附加的拉长(或压缩．引起电阻的相对变化。
批阅结果得分：
2、（7分）电感式传感器测量电路的主要任务是什么？变压器电桥和带相敏整流的交流电桥谁能更好地完成这一任务？为什么？
答：电感式传感器测量电路的主要任务是将传感器输出的电感量，转换成与此电感成一定关系的电信号(电压、电流、频率等)，以使用电测仪表进行测试。
带相敏整流的交流电桥能更好地完成上述任务，因为该电桥不仅消除了零点残余电压，而且其基本特性既能反映位移的大小，又能反映位移的方向。
批阅结果得分：
3、（8分）说明热电偶测温的原理，以及热电偶的基本定律。
答：热电隅是一种将温度变化转换为电量变化的装置，它的测温原理是基于物体的热电效应，即将两种不同材料导体(或半导体)A与B的两端分别串接成一个闭合回路，如果两接合点的温度不同(T≠T。
），则在两者间将产生电动势力而在回路中就会有—定大小的电流，通过适当的测量电路，就可通过电压电流这些电参数的变化来表达所测温度的变化。
热电偶的基本定律包括以下三种定律：
(1)中间导体定律：在热电偶回路中，只要中间导体两端温度相同，那么接入中间
导体后，对热电偶的回路的总电势无影响。
(2)中间温度定律：在热电偶回路中，两接点温度为(T，T。
)时的热电势，等于该热
电偶在接点(T，Tn)和(Tn，T。
)时的热电势之和
(3)参考电极定律：如果导体C热电极作为参考电极，并已知标准电极与任意导体配
对式的热电势，那么在相同结点温度(T，T。
)下，任意两导体A、B组成的热电偶，其电势可由下式求得E_(A∃) (T,T_0 )-E_AC (T,T_0 )+E_∞ (T,T_0 )（无法输入公式）。
批阅结果得分：
4、（8分）光电效应可分为哪几类？并举例属于各类光电效应的光电元器件。
答：光电效应可分为外光电效应、内光电效应、光生伏待效应三类。
属于各类光电效应的光电元器件有：
外光电效应：光电管、光电倍增管
内光电效应：光敏电阻、光敏二极管、光敏三极管
光生伏特效应：光电池
批阅结果得分：
完成日期：2018 年 12 月 03 日
得分：分
评语：
评阅时间：年月日
课程名称：检测技术（期末综合大作业任务）。
