江苏开放大学单片机应用技术形考2

江苏开放大学形成性考核作业学号姓名课程代码110049课程名称单片机应用技术评阅教师第（1）次任务共（4）次任务江苏开放大学单片机应用技术课程第1次形考作业【任务内容及回答】一、在线测试结果（20分。

拷贝他人不得分）在网上形考区，在线完成“第1次形考作业第1题-在线测试”，将结果截图在此。

【在线测试结果图】（样例图）完成日期2019-9-27评语得分评阅时间评阅教师二、简答题（抄袭扣分，迟交扣分）1．单片机的主要特点是什么？【作答结果】答：单片机是将CPU，运算器，控制器，多种IO接口集成在一起的一种芯片。

（1）体积小、结构简单、可靠性高。

单片机把各功能部件集成在一个芯片上，内部采用总线结构，减少了各芯片之间的连线，大大提高了单片机的可靠性与抗干扰能力。

:另外，其体积小，对于强磁场环境易于采取屏蔽措施，适合在恶劣环境下工作。

（2）控制能力强。

单片机虽然结构简单，但是它“五脏俱全”，已经具备了足够的控制功能。

单片机具有较多的IO口，CPU可以直接对IO进行操作、算术操作、逻辑操作和位操作，指令简单而丰富。

所以单片机也是“面向控制”的计算机。

（3）低电压、低功耗。

单片机可以在22V的电压下运行，有的已能在1.2V或0.9V 下工作，功耗降至为μA级，一颗纽扣电池就可长期使用。

（4）优异的性能/价格比。

由于单片机构成的硬件结构简单、开发周期短、控制功能强、可靠性高，因此，在达到同样功能的条件下，用单片机开发的控制系统比用其它类型的微型计算机开发的控制系统价格更便宜。

2．MCS-51单片机的基本组成及特点有哪些？【作答结果】答：MCS-51单片机(又称微控制器)是在一块硅片上集成了各种部件的微型机算计，这些部件包括中央处理器CPU、数据存贮器RAM、程序存贮器ROM、定时器/计数器和多种I/O接口电路。

MCS-51单片机结构特点：1）在片内：CPU有8位；ROM有4KB或8KB；RAM有128B或256B；有串/并行接口；有2个或3个16位的定时/计时器；中断源有5至7个；2）在片外：寻址范围有64KB；芯片引脚有40个。

江苏开放大学形成性考核作业学号姓名课程代码110049课程名称单片机应用技术评阅教师第（4）次任务共（4）次任务江苏开放大学单片机应用技术课程第4次形考作业—单片机大作业作业说明：第4次形考作业是单片机大作业报告，是“单元11单片机大作业”的学习检验。

学习指导：根据所选的任务选择学习第11单元给出的12个任务，或者综合运用课程所学内容。

【单片机大作业要求】请阅读“单片机大作业任务及内容”，在给出的任务中任选一个完成，也可以自定任务完成。

1．写清所选任务名称和任务内容。

（10分）2．要求给出设计原理图或Proteus制作的电路图。

（60分）3．最好能写出源程序（20分）、有Proteus仿真调试运行截图或实物拍照（10分）。

单片机大作业报告一、设计原理图或Proteus制作的电路图1设计原理图根据要求画出原理图P1.7接蜂鸣器（扬声器）P1.0接开关，开关合上时P1.0=02电路图设计制作应用单片机最小系统电路中有8个不同的元器件注意：开关旁的上拉电阻10KΩ蜂鸣器旁的分流电阻220Ω二、源程序程序设计源程序ORG 0000HCLR A ;A作1KHz，500Hz转换控制START: JB p1.0, $ ;检测P1.0的开关状态MOV R2,#200 ;开关闭合报警，R2控制音响时间VF: CPL P1.7 ;P1.0求反，发声CJNE A,#OFFH,NT ;A≠FFH,延时500μsACALL DELAY ;A=FFH,延时1ms,NT: ACALL DELAYDJNZ R2,VF ;500Hz声音*200，1KHz声音*200CPL ASJMP STARTDELAY: MOV R7，#250 ; 延时500μs子程序DJNZ R7，$RETEND三、Proteus仿真调试运行截图或实物拍照调试运行将编译好的可执行文件加载到89C51中，连续运行。

打开音箱。

合上开关，听到报警声。

打开开关，报警声停止。

单片机应用技术课程第四次形考作业
【作业内容】
1．单片机为什么需要系统扩展？
2．单片机系统扩展时，系统总线是如何构造的？
3．D/A转换通常采用什么方式？
4．实现A/D 转换常见的方法有哪些？
【作答结果】
1答：在通常情况下，由一片单片机（8051/8750）集成芯片构成的最小应用系统最能发货单片机体积小、成本低的特点。

胆单片机芯片内的资源有限，在许多较复杂的应用场合，需要存储器、I/O接口等系统扩展
2答：单片机是通过外引脚进行系统的扩展的，构成三总线结构，即地址总线（AB）、数据总线（DB）和控制总线（CB）。

数据总线由P0口提供，该口为三态双向口，其宽度为8位。

地址总线由P0口提供低8位A7~A0,P2提供高8位A15~A8.地址总线宽为16位。

由于P0口还要作数据总线口，所以P0是分时复用的。

P0口输出的低8位地址数据必须用锁存器锁存。

控制总线包括片外系统扩展用控制线和片外信号输入单片机的信号线。

系统扩展用控制线有WR、RD、PSEN、ALE、EA。

所有的外部芯片都通过这三条总线进行扩展。

3答：实现D/A转换的方法有脉冲调幅、调宽、T型电阻式。

4答：实数模/数转换常见的有计数法。

双积分法和逐次逼近法等。

【完成日期】2015年11月2日
【得分】
【评阅时间】
课程名称：单片机应用技术第4 次任务评阅教师：。

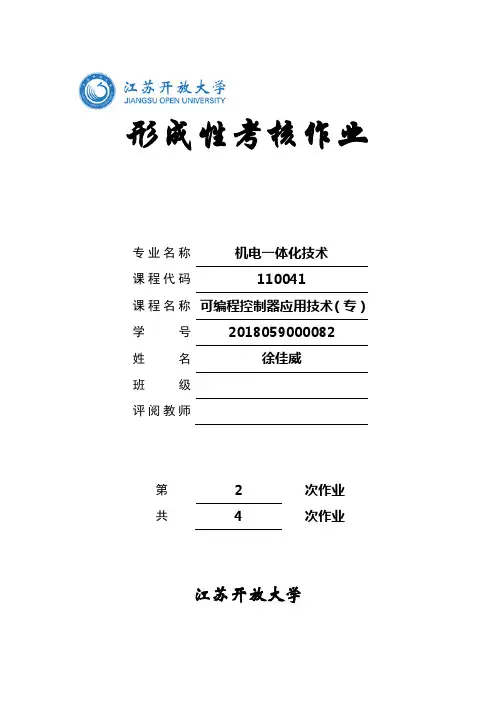

形成性考核作业专业名称机电一体化技术课程代码110041课程名称可编程控制器应用技术（专）学号2018059000082姓名徐佳威班级评阅教师第 2 次作业共 4 次作业江苏开放大学作业内容：1．找出如下图所示S7-200 PLC梯形图中的错误，并改正。

【解答】该梯形图存在以下错误：（1）网络1中：辅助继电器M0.8的位地址超出范围，位地址范围为0～7，M0.8可改为M0.0～M0.7中的任意一个；线圈Q0.0的右边不能有触点I0.5，应将触点I0.5移到线圈左边。

（2）网络2中：线圈I0.6的标识符错误，应该为Q0.6。

（3）网络3中：线圈Q0.3不能直接与左母线相连，应在左母线与Q0.3之间使用特殊辅助继电器位SM0.0的常开触点，以满足Q0.3在PLC上电运行时保持输出的功能。

改正后的梯形图如下：2．将如图（a）、图（b）所示不可编程梯形图电路改为可编程梯形图电路。

图（a）图（b）【解答】图（a）可改为：图（b）可改为：3．写出如下图所示梯形图的语句表指令程序。

【解答】第一种第二种4．根据下面的指令画出梯形图程序。

LD I0.0LPSA I0.1LPSAN I0.2= Q0.0LPPAN I0.3= Q0.1LPPLPSAN I0.4A I0.5= Q0.2LPPA I0.6= Q0.3【解答】完成日期：2015年11月8日评语：得分：评阅时间：评阅教师：。

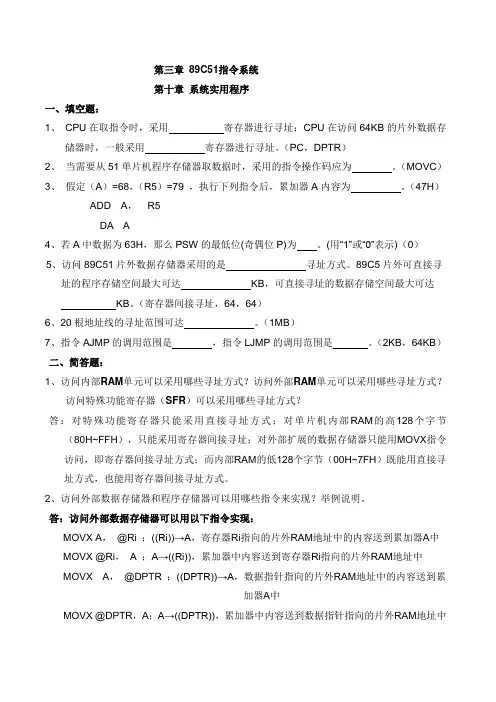

第三章89C51指令系统第十章系统实用程序一、填空题：1、CPU在取指令时，采用寄存器进行寻址；CPU在访问64KB的片外数据存储器时，一般采用寄存器进行寻址。

（PC，DPTR）2、当需要从51单片机程序存储器取数据时，采用的指令操作码应为。

（MOVC）3、假定（A）=68，（R5）=79 ，执行下列指令后，累加器A内容为。

（47H）ADD A，R5DA A4、若A中数据为63H，那么PSW的最低位(奇偶位P)为。

(用“1”或“0”表示)（0）5、访问89C51片外数据存储器采用的是寻址方式。

89C5片外可直接寻址的程序存储空间最大可达KB，可直接寻址的数据存储空间最大可达KB。

（寄存器间接寻址，64，64）6、20根地址线的寻址范围可达。

（1MB）7、指令AJMP的调用范围是，指令LJMP的调用范围是。

（2KB，64KB）二、简答题：1、访问内部RAM单元可以采用哪些寻址方式？访问外部RAM单元可以采用哪些寻址方式？访问特殊功能寄存器（SFR）可以采用哪些寻址方式？答：对特殊功能寄存器只能采用直接寻址方式；对单片机内部RAM的高128个字节（80H~FFH），只能采用寄存器间接寻址；对外部扩展的数据存储器只能用MOVX指令访问，即寄存器间接寻址方式；而内部RAM的低128个字节（00H~7FH）既能用直接寻址方式，也能用寄存器间接寻址方式。

2、访问外部数据存储器和程序存储器可以用哪些指令来实现？举例说明。

答：访问外部数据存储器可以用以下指令实现：MOVX A，@Ri ；((Ri))→A，寄存器Ri指向的片外RAM地址中的内容送到累加器A中MOVX @Ri，A ；A→((Ri))，累加器中内容送到寄存器Ri指向的片外RAM地址中MOVX A，@DPTR ；((DPTR))→A，数据指针指向的片外RAM地址中的内容送到累加器A中MOVX @DPTR，A；A→((DPTR))，累加器中内容送到数据指针指向的片外RAM地址中访问程序存储器可以用以下指令实现：MOVC A，@A+DPTR ；((A+DPTR))→A，表格地址单元中的内容送到累加器A中MOVC A，@A+PC；PC+1→PC，((A+PC))→A，表格地址单元中的内容送到累加器A 3、试用下列3种寻址方式编程，将立即数0FH送入内部RAM的30H单元中。

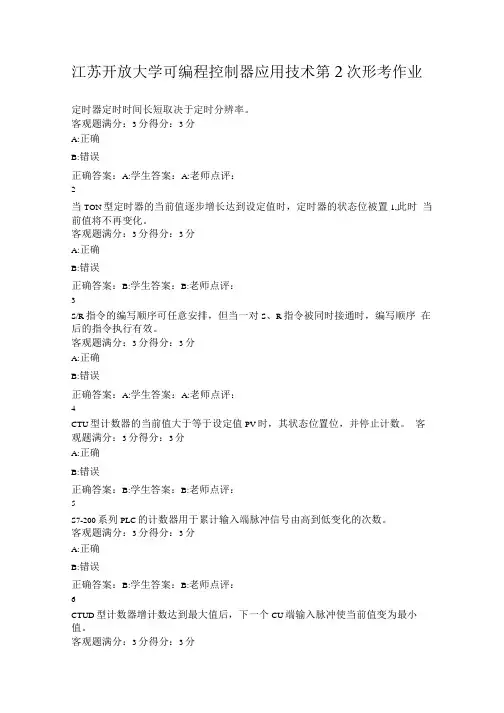

江苏开放大学可编程控制器应用技术第2次形考作业定时器定时时间长短取决于定时分辨率。

客观题满分：3分得分：3分A:正确B:错误正确答案：A:学生答案：A:老师点评：2当TON型定时器的当前值逐步增长达到设定值时，定时器的状态位被置1,此时当前值将不再变化。

客观题满分：3分得分：3分A:正确B:错误正确答案：B:学生答案：B:老师点评：3S/R指令的编写顺序可任意安排，但当一对S、R指令被同时接通时，编写顺序在后的指令执行有效。

客观题满分：3分得分：3分A:正确B:错误正确答案：A:学生答案：A:老师点评：4CTU型计数器的当前值大于等于设定值PV时，其状态位置位，并停止计数。

客观题满分：3分得分：3分A:正确B:错误正确答案：B:学生答案：B:老师点评：5S7-200系列PLC的计数器用于累计输入端脉冲信号由高到低变化的次数。

客观题满分：3分得分：3分A:正确B:错误正确答案：B:学生答案：B:老师点评：6CTUD型计数器增计数达到最大值后，下一个CU端输入脉冲使当前值变为最小值。

客观题满分：3分得分：3分A:正确B:错误正确答案：A:学生答案：A:老师点评：7字节交换指令用于字节数据的高4位与低4位的交换。

客观题满分：3分得分：3分A:正确B:错误正确答案：B:学生答案：B:老师点评：8在执行移位指令时，数据的符号位将保持不变；而在执行循环移位指令时，数据的符号位也将参与移位。

客观题满分：3分得分：3分A:正确B:错误正确答案：B:学生答案：B:老师点评：9数据加1/减1指令的操作数IN和OUT不能指定为不同的存储器。

客观题满分：3分得分：3分A:正确B:错误正确答案：B:学生答案：B:老师点评：10字整数、双字整数及实数比较指令的操作数都是有符号的。

客观题满分：3分得分：3分A:正确B:错误正确答案：A:学生答案：A:老师点评：11S7-200系列PLC最多可提供的定时器的数量是（）。

客观题满分：3分得分：3分A:128B:256C:512D:1024正确答案：B:学生答案：B:老师点评：12对下面梯形图程序的功能描述正确的是（）。

江苏开放大学形成性考核作业学号: ___________________________________ 姓名: _______________________________课程代码:060019课程名称:计算机应用基础______________________ 评阅教师: _____________________________________第2次任务共3 次任务作业内容：Excel制作行业状况调查表实践目标：学习综合使用Excel各种功能制作某个行业的行业状况调查表。

行业可以依据各位学员自己的工作所在行业。

实践内容：使用Excel制作某个行业状况调查表，包括人才需求在近5年内的数量、学历层次情况，收入情况等，要求表格有标题，单元格根据不同的数据进行设置，配以合适的图表。

实践操作：参照课程参考教材项目实训内容，设计制作文档。

实验报告：将制作好的文档内容放入本文档作业内容部分，作为课程第2次作业提交学习平台。

作业内容：企业人才需求状况调查表—、企业的总体状况1、企业所属地区：1.地级市2.大中城市3.县级市4.其他2、企业所属行业：A.农、林、牧、渔业B.服务业C.制造业D.电力、煤气及水的生产和供应业 E.建筑业 F.地质勘查、水利管理业G.交通运输、仓储及邮电通信业H.批发和零售贸易餐饮业I.金融、保险业J.房地产业K.社会服务业L.卫生体育和社会福利业M. 教育、文化艺术和广播电影电视业N.科学研究和综和技术服务业O. 其他毕业生在就业时对企业的总体状况，比如：所处地区、所属行业等都很是关心。

我们这次调查，取自这次参加双选会的部分企业，调查目的就是服务毕业生，方便毕业生选择就业。

本次调查取自配合调查的企业，企业负责人都如实填写，所以，本次调查中有关该部分的调查基本做到了真实、有效。

在该部分，我们主要调查了“企业所属地区”、“企业所属行业” 等问题。

统计结果显示：企业所处地区属地级市的有26.25%，属大中城市的有35%，属县级市的有17.5%，属其他的有21.25%，由此可见，这次参与调查的企业处于大中城市的较多，处于县级市的较少（见表一）。

江苏开放大学形成性考核作业学号 :姓名 :课程代码:课程名称:评阅教师:060019计算机应用基础第 2 次任务共3次任务作业内容：Excel制作行业状况调查表实践目标：学习综合使用 Excel 各种功能制作某个行业的行业状况调查表。

行业可以依据各位学员自己的工作所在行业。

实践内容：使用 Excel 制作某个行业状况调查表，包括人才需求在近 5 年内的数量、学历层次情况，收入情况等，要求表格有标题，单元格根据不同的数据进行设置，配以合适的图表。

实践操作：参照课程参考教材项目实训内容，设计制作文档。

实验报告：将制作好的文档内容放入本文档作业内容部分，作为课程第 2 次作业提交学习平台。

作业内容：企业人才需求状况调查表一、企业的总体状况1、企业所属地区： 1. 地级市 2. 大中城市 3.县级市 4. 其他2、企业所属行业： A. 农、林、牧、渔业 B. 服务业 C. 制造业 D.电力、煤气及水的生产和供应业 E. 建筑业 F.地质勘查、水利管理业G. 交通运输、仓储及邮电通信业H.批发和零售贸易餐饮业I.金融、保险业J.房地产业K. 社会服务业L.卫生体育和社会福利业M. 教育、文化艺术和广播电影电视业N. 科学研究和综和技术服务业O.其他毕业生在就业时对企业的总体状况，比如：所处地区、所属行业等都很是关心。

我们这次调查，取自这次参加双选会的部分企业，调查目的就是服务毕业生，方便毕业生选择就业。

本次调查取自配合调查的企业，企业负责人都如实填写，所以，本次调查中有关该部分的调查基本做到了真实、有效。

在该部分，我们主要调查了“企业所属地区”、“企业所属行业”等问题。

统计结果显示：企业所处地区属地级市的有26.25%，属大中城市的有 35%，属县级市的有17.5%，属其他的有21.25%，由此可见，这次参与调查的企业处于大中城市的较多，处于县级市的较少（见表一）。

在企业所属行业方面所占比例较大的有：服务业占16.25%，制造业占22.5 ，金融、保险业占 18.75%。

江苏开放大学形成性考核作业学号2014070000362 姓名杨雪课程代码020015课程名称建设工程项目管理评阅教师第2 次任务共3次任务江苏开放大学请将答案写在答题表格里1．某工程网络计划中工作M的总时差和自由时差分别为5d和3d，该计划执行过程中检查发现只有工作M的实际进度拖后4d，则工作M的实际进度( )。

A．既小影响总工期，也不影响其后续工作的正常进行B．将其紧后工作的最早开始时间推迟1d，并使总工期延长1dC．不影响其后续工作的正常进行，但使总工期延长1dD．不影响总工期，但将其紧后工作的最早开始时间推迟1d2．某工程双代号网络计划如下图所示，其关键线路有( )条。

A．2B．3C．4D．53．当关键线路的实际进度比计划进度拖后时，应在尚未完成的关键工作中，选择( )的工作缩短其持续时间，并重新计算未完成部分的时间参数，将其作为一个新计划实施。

A．资源强度小或费用低B．直接费用高C．资源占用量大D．工作时间长4．如图所示，相对于（a）图，（b）图体现了虚箭线的( )作用。

A．联系B．区分C．断路D．控制5．建设工程项目质量的基本特性中，建设工程项目( )特性的质量来自于设计者的设计理念、创意和创新，以及施工者对设计意图的领会与精益施工。

A．建筑环境B．安全可靠C．使用功能D．文化艺术6．“坚持质量管理者深人生产第一线，掌握第一手资料”是为了确保（）机制的有效。

A．动力B．约束C．反馈D．持续改进7．施工质量计划的编制主体是( )。

A．业主B．设计单位C．施工承包企业D．监理单位8．施工项目竣工质量验收的要求，涉及结构安全的试块、试件以及有关材料，应按规定进行。

( )。

A．抽样检测B．见证取样检测C．剥露检验D．无损检测9．因结构设计方案计算错误而导致的施工质量事故属于( A )引起的施工质量事故。

A．技术原因B．人为事故和自然灾害原因C．管理原因D．社会、经济原因10．“依法进行招标投标，慎重选择有资质、有能力的项目设计、施工、监理单位，避免因这些质量责任单位选择不当而发生质量风险”属于质量风险应对中的（）应对策略A．转移B．减轻C．规避D．自留11．根据《建筑法》和《质量管理条例》的有关规定，建设工程的（）应当严格按照国家有关档案管理的规定，及时向建设行政主管部门或者其他有关部门移交建设项目档案。

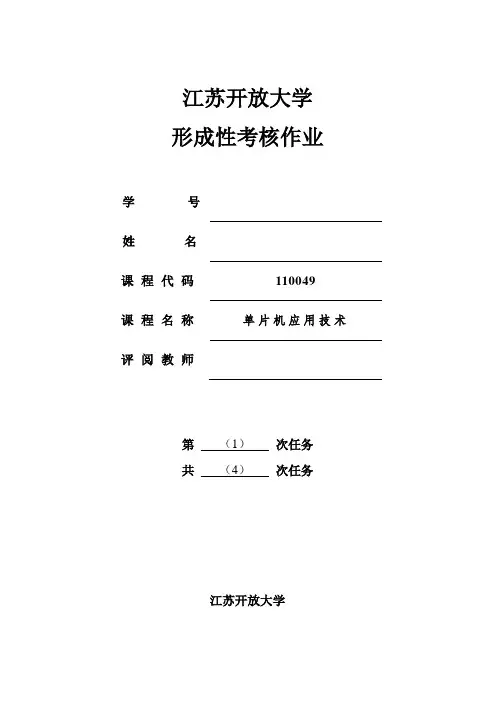

江苏开放大学形成性考核作业学号姓名课程代码110049课程名称单片机应用技术评阅教师第（1）次任务共（4）次任务江苏开放大学单片机应用技术课程第1次形考作业【任务内容及回答】一、在线测试结果（20分。

拷贝他人不得分）在网上形考区，在线完成“第1次形考作业第1题-在线测试”，将结果截图在此。

【在线测试结果图】（样例图）二、简答题（抄袭扣分，迟交扣分）1．单片机的主要特点是什么？【作答结果】（1）体积小，低功耗，价格便宜，重量轻，易于产品化。

（2）控制功能强，运行速度快。

（3）抗干扰能力强。

（4）易于扩展。

2．MCS-51单片机的基本组成及特点有哪些？【作答结果】MCS-51单片机的基本组成主要包含：中央处理器CPU、片内程序存储器ROM、片内数据存储器RAM、并行接口、串行接口、定时器/计数器，以及内部中断控制系统等。

（1）中央处理器CPU：中央处理器是单片机的核心部件，用来控制数据的处理和整个系统的各种操作，完成各种运算。

（2）片内程序存储器：用来存放程序，可提供64K字节的寻址能力。

（3）片内数据存储器：用来存放读写数据、运算的中间和最终结果。

（4）并行I/O接口：8051中有四个并行I/O接口，既可以单独作为一般I/O口使用，在进行系统扩展时，也可以作为数据总线和地址总线以及控制输入、输出接口线使用。

（5）中断系统：实现单片机中的中断控制功能。

完成程序运行、数据传输、故障自动处理等多项任务。

解决快速CPU和慢速外设之间的矛盾（CPU和外设并行工作）、及时处理控制系统中许多随机产生的参数与信息（实时处理能力）、处理系统中故障的能力（系统可靠性）。

（6）定时器/计数器：定时器/计数器是单片机进行实时控制所需的功能部件，主要用来定时检测和进行自动控制，可以实现对外部事件进行计数或设成定时器。

（7）串行I/O接口：8051中有一个全双工的异步串行通讯接口，主要用来实现单片机与外部其他设备之间的串行通信。

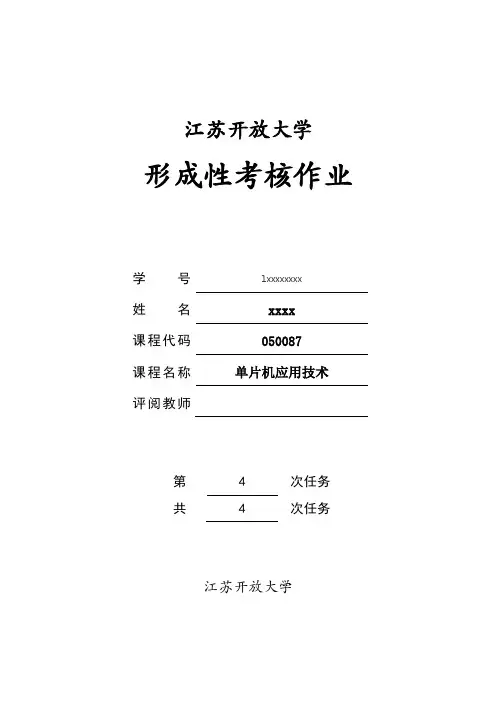

江苏开放大学形成性考核作业学号1xxxxxxxx姓名xxxx课程代码050087课程名称单片机应用技术评阅教师第 4 次任务共 4 次任务江苏开放大学单片机应用技术课程第4次形考作业—单片机大作业作业说明：第4次形考作业是单片机大作业报告，对应第11单元的学习内容。

是对整个单片机课程学习的检验。

完成日期年月日评语得分评阅时间评阅教师【单片机大作业要求】学习第11单元，阅读单片机大作业内容与指导，根据给出的5个课题，任意选择1个课题，学习对应的课题课件，根据指导完成实践环节：使用Proteus软件和Keil软件完成上机仿真调试运行。

参考大作业报告案例，完成单片机大作业报告。

直接截图PPT或讲义上的图和程序不算完成，抄袭截图或PS姓名不得分。

（纸上完成内容要求手写签名，软件完成内容要求电子签名）单片机大作业报告1．写出所选课题名称和设计内容（只能在5个课题中选择1个）。

（20分）【作答结果】所选课题名称：数码管显示设计内容：用数码管循环显示数字。

在AT89C51的P0口接一个共阴极数码管，循环显示数字0~9。

注意延时使数码管显示稳定。

2．在纸上画出所选课题的原理图并手写签名，拍照上传。

（30分）【作答结果】3．写出源程序。

可截图Keil中源程序（有电子签名）。

也可以将源程序写在纸上并手写签名，拍照上传。

（20分）【作答结果】4．根据原理图，用Proteus制作电路图，图上又有电子签名，全屏截图上传。

（15分）【作答结果】5．Proteus仿真调试结果截图，电子签名与4相同。

（15分）。

【作答结果】。

试卷总分:35 得分:351.在访问外部数据存储器时，应用（）指令。

A.以上都不是B.MOVXC.MOVCD.MOV【答案】:B2.P1口在用作输入口时，需要先执行（）指令。

A.MOV P1，FFHB.MOV P1，＃00C.ANL P1，＃0FFHD.MOV P1，#0FFH【答案】:D3.单片机应用程序一般存放在（）。

A.寄存器B.RAMC.ROMD.CPU【答案】:C4.通过串行口发送或接收数据时，在程序中应使用（）。

A.SWAP指令B.MOV指令C.MOVX指令D.MOVC指令【答案】:B5.在下列所列特点中，不属于串行工作方式2的是（）A.使用一种固定的波特率B.使用两种固定的波特率C.11位帧格式D.有第9数据位【答案】:A6.INTEL 8051 CPU是（）位的单片机。

A.4B.8C.16D.准16【答案】:B7.8031复位后，PC的值为（）。

A.0003HB.0000HC.000BHD.0800H【答案】:B8.MCS-51单片机所执行的程序可以存放在（）A.外部RAMB.外部ROMC.内部RAMD.内部ROM【答案】:BD9.MCS-51单片机的运算器完成（）A.布尔处理器功能。

B.与、或、异或、求补、循环等逻辑运算；C.加、减、剩、除、加1、减1、比较等算术运算；D.算术和逻辑运算，只能对单字节数据进行操作；【答案】:ABC10.关于程序计数器PC描述正确的有（）A.共16位B.PC低8位经P0口输出，高8位经P2口输出C.可对64KROM直接寻址D.用来存放即将要执行的指令地址【答案】:ABCD11.8051 CPU在访问外部存储器时, 地址的输出是{图} 。

A.P1口输出高8位地址B.P2口输出高8位地址C.P1口输出低8位地址D.P0口输出低8位地址【答案】:BD12.8051单片机算术逻辑部件ALU是由加法器和其他逻辑电路组成，用于对数据进行（）。

A.移位操作B.存程序运行中的各种状态信息C.算术四则运算和逻辑运算D.位操作【答案】:ACD13.单片机的程序状态字PSW中，（）是工作寄存器组选择位。
