三相异步电动机试验报告单

三相异步电动机正反转控制实验报告一、实验目的（1）了解三相异步电动机接触器联锁正反转控制的接线和操作方法。

（2）理解联锁和自锁的概念。

（3）掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。

二、实验器材三相异步电动机（M3~）、万能表、联动空气开关（Q51）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。

三、实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。

任意改变电源的相序时，电动机的旋转方向也会随之改变。

四、实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮5B2和反转按钮SB2控制。

控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。

当按下正转启动按钮SB1后，电源相通过空气开关QS，Q52和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM 和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转，在按下SB2时，接触器KM和其他的器件形成自锁反转。

安装接线1、在连接控制验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。

2、在不通电的情况下，用万用表检查各触点的分、合情况是否良好。

检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。

3、将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。

4、控制电路采用红色，按钮线采用红色，接地线绿黄双色线。

布线时要符合电气原理图，先将主电路的导线配完后，再配控制回路的导线；布线时还应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动。

同一平面的导线应高低一致或前后一致，不能交叉。

三相异步电动机点动实验报告引言三相异步电动机是工业中常用的电动机类型之一，它具有结构简单、可靠性高、使用范围广等特点，在许多领域都有广泛的应用。

本实验旨在通过对三相异步电动机的点动实验，了解其工作原理和特性。

实验目的1.了解三相异步电动机的工作原理；2.学习三相异步电动机的点动控制方法；3.掌握实验装置的操作和调试。

实验装置与原理本实验使用的装置包括三相异步电动机、交流供电电源、电流表、电压表、按钮开关等。

三相异步电动机的工作原理是通过三个相位的交流电流在定子上产生旋转磁场，进而驱动转子旋转。

实验步骤1.连接实验装置：将三相异步电动机、交流供电电源、电流表、电压表等设备按照实验指导书上的要求进行正确连接。

2.检查电路连接：确保所有电路连接正确无误，检查接线是否牢固。

3.调试电源参数：根据实验要求，设置合适的电源电压和频率。

4.执行点动控制：按下按钮开关，使电动机进行点动运行。

观察电动机的运行状况，并记录相应的电流和电压数值。

5.结束实验：实验结束后，关闭电源并拆除实验装置。

实验结果与分析通过实验观察和数据记录，我们可以得到三相异步电动机的点动运行特性。

根据实验结果，我们可以分析电动机的启动电流、运行稳定性等参数，进一步了解电动机的性能和可靠性。

实验总结通过本次实验，我们深入了解了三相异步电动机的工作原理和性能特点。

同时，我们掌握了电动机的点动控制方法和实验装置的操作。

这对于我们今后在工业领域中应用电动机具有重要的理论和实践意义。

参考资料[1] 电力学院. 电机与拖动实验指导书. 中国电力出版社, 2008.。

一、实验目的1. 理解三相异步电动机正反转控制的基本原理。

2. 掌握正反转控制电路的连接方法和操作步骤。

3. 熟悉联锁和自锁的概念，提高安全操作意识。

4. 培养实际动手能力和分析问题、解决问题的能力。

二、实验原理三相异步电动机的旋转方向取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序。

通过改变电源的相序，可以改变电动机的旋转方向。

在正反转控制电路中，通过改变电动机两相电源的相序来实现正反转。

三、实验器材1. 三相异步电动机（M3～）2. 万能表3. 联动空气开关（QS1）4. 单向空气开关（QS2）5. 交流接触器（KM1，KM2）6. 组合按钮（SB1，SB2，SB3）7. 端子排7副8. 导线若干9. 螺丝刀等四、实验步骤1. 连接三相异步电动机原理图，包括正转接触器KM1、反转接触器KM2、正转启动按钮SB1、反转启动按钮SB2、停止按钮SB3、空气开关QS1、QS2等。

2. 确保接线正确，检查电路无短路现象。

3. 按下正转启动按钮SB1，观察电动机是否正转。

4. 按下反转启动按钮SB2，观察电动机是否反转。

5. 按下停止按钮SB3，观察电动机是否停止转动。

6. 在正转状态下，再次按下反转启动按钮SB2，观察电动机是否反转。

7. 在反转状态下，再次按下正转启动按钮SB1，观察电动机是否正转。

8. 检查实验过程中是否存在异常现象，如接触器吸合不良、电路短路等。

五、实验结果与分析1. 实验过程中，按下正转启动按钮SB1时，电动机正转；按下反转启动按钮SB2时，电动机反转。

说明正反转控制电路连接正确。

2. 在正转状态下，再次按下反转启动按钮SB2，电动机反转；在反转状态下，再次按下正转启动按钮SB1，电动机正转。

说明电动机正反转控制电路具有自锁功能。

3. 按下停止按钮SB3时，电动机停止转动。

说明停止按钮SB3具有联锁功能。

4. 实验过程中，未出现接触器吸合不良、电路短路等异常现象，说明实验操作正确，实验结果符合预期。

三相同步电效果的正反转统制真验报告之阳早格格创做真验脚段⑴相识三相同步电效果交战器联锁正反转统制的接线战支配要领.⑵明白联锁战自锁的观念.⑶掌握三相同步电效果交战器的正反转统制的基根源基本理与真物对接的央供.真验器材三相同步电效果（M 3～）、万能表、联动气氛开关（QS1）、单背气氛开关（QS2）、接流交战器（KM1，KM2）、拉拢按钮（SB1，SB2，SB3）、端子排7副、导线若搞、螺丝刀等.真验本理三相同步电效果的转化目标是与决于磁场的转化目标，而磁场的转化目标又与决于电源的相序，所以电源的相序决断了电效果的转化目标.任性改变电源的相序时，电效果的转化目标也会随之改变.真验支配步调对接三相同步电效果本理图如图所示，其中线路中的正转用交战器KM1战反转用的交战器KM2，分别由按钮SB2战反转按钮SB2统制.统制电路有二条，一条由按钮SB1战KM1线圈等组成的正转统制电路；另一条由按钮SB2战KM2线圈等组成的反转统制电路.当按下正转开用按钮SB1后，电源相通过气氛开关QS1,QS2战停止按钮SB3的动断接面、正转开用按钮SB1的动合接面、交战器KM战其余的器件产死自锁，使得电效果开初正转，当按下SB3时，电效果停止转化，正在按下SB2时，交战器KM战其余的器件产死自锁反转.拆置接线1正在对接统制真验线路前，应先认识各按钮开关、接流交战器、气氛开关的结构形式、动做本理及接线办法战要领.2正在短亨电的情况下，用万用表查看各触面的分、合情况是可良佳.查看交战器时，特天需要查看交战器线圈电压与电源电压是可相符.3将电器元件晃搁匀称、整齐、紧密、合理，并用螺丝举止拆置，紧固各元件时应用力匀称，紧固程度适合.4统制电路采与白色，按钮线采与白色，接天线绿黄单色线.布线时要切合电气本理图，先将主电路的导线配完后，再配统制回路的导线；布线时还应切合笔曲、整齐、紧揭敷设里、走线合理及接面没有得紧动.共一仄里的导线应下矮普遍或者前后普遍，没有克没有及接叉. .布线应横仄横曲，变更走背应笔曲.导线与接线端子或者线桩对接时，应没有压绝缘层、没有反圈及没有露铜过少. e一个电器元件接线端子上的对接导线没有得超出二根，每节接线端子板上的对接导线普遍只允许对接一根.5真验接线前应先查看电效果的中瞅有无非常十分.如条件许可，可用脚盘动电效果的转子，瞅察转子转化是可机动，与定子的间隙是可有磨揩局里等.6按三相同步电效果本理图考验统制板布线精确性，考验时应先自止举止严肃小心的查看，特天是二次接线，普遍可采与万用表举止校线，以确认线路对接精确无误.7接电源、电效果等统制板中部的导线，接完后让教授查看，查看后圆即不妨通电.8正在断开所有开关时，用试电笔查看统制线路的主板及进线端是可有面，后通电考验各触面是可戴面，正在皆戴电是才不妨按下按钮.9关合气氛开关QS1战QS2，按下开用按钮SB1，瞅察线路战电效果运止有无非常十分局里，并瞅察电效果统制电器的动做情况战电效果的转化目标.10按下停止按钮SB3，交战器KM1线圈得电，KM1自锁触头分断排除自锁，且KM1主触头分断，电效果M得电停转. 11按下反转开用按钮SB2，共时瞅察电效果统制电器的动做情况战电效果的转化目标的改变.12真验处事中断后，应先切断电效果的三相接流电源，而后裁撤统制线路、主电路战有关真验电器，末尾将各电气设备战真验东西按确定位子安顿整齐.思索题⑴什么是联锁战联锁触头？为什么要树立联锁触头？问：连锁便是二个交战器的统制线圈进对于圆的辅帮触头中，那样，包管二个交战器没有会共时关合.用去包管仄安，当统制电机正反转时，预防正反统制电路变更中引起短路伤害.⑵三相同步电效果交战器联锁的正反转统制线路的便宜是什么？问：正在三相同步电效果正反转时，不妨预防正反统制电路变更中引起短路伤害，制成财产益坏战死命伤害.。

三相异步电动机启停控制试验报告姓名：___________________________________________学号：___________________________________________班级：___________________________________________专业：___________________________________________指导老师：______________________________________一、试验目标1、进一步学习和掌握接触器及其它控制元器件的结构、工作原理和使用方法；2、通过三相异步电动机启、停控制电路的试验，进一步学习和掌握接触器控制电路的结构、工作原理。

二、试验器材三、试验内容及步骤试验基本原理图（接线图）如下图所示，电路的基本工作原理是：1、首先闭合主电源断路器QS7和控制电路断路器QS9；2、点按“启动”按钮，接触器吸合，红色指示灯熄灭，绿色指示灯点亮，电机开始运行；3、点按“停止”按钮，绿色指示灯熄灭，红色指示灯点亮，电机停止运行；试验步骤：1、按原理图完成主电路和控制电路的线路连接；2、经过老师检查认可，验证电路接线正确后方可开始上电试验；3、闭合主电源和控制电源断路器，观察电机和接触器的工作状态；4、按下启动按钮，观察电机和接触器的工作状态；5、按下停止按钮，观察电机和接触器的工作状态；6、按下急停按钮，观察电机和接触器的工作状态；7、分别断开主电路和控制电源的断路器控制开关，再分别进行4、5、6步骤，观察电机和接触器的工作状态；四、注意事项试验电压为三相380V和单项220V，务必注意人身安全，防止触电！五、实验结果1、闭合主电源和控制电源的断路器控制开关后，点按启动按钮，红色指示灯熄灭，绿色指示灯点亮，接触器吸合，电动机开始运转；2、在三相电机开始运转后，点按停止按钮，绿色指示灯熄灭，红色指示灯点亮，接触器断开，电动机自由停止；3、在电机运行后，按下急停按钮，红色和绿色指示灯均熄灭，接触器断开，电机停止运转；4、在未闭合主电源和控制电源断路器时，无论点按启动、停止、急停按钮，接触器和电动机均无动作。

三相异步电动机点动实验报告三相异步电动机点动实验报告引言：三相异步电动机是工业生产中最常见的电动机之一，它具有结构简单、可靠性高、运行平稳等优点。

本实验旨在通过对三相异步电动机的点动实验，深入了解其工作原理和性能特点。

一、实验目的本实验的目的是通过点动实验，观察三相异步电动机在不同电压和负载条件下的运行情况，探究其起动特性和负载能力。

二、实验装置和方法1. 实验装置：本实验采用了一台三相异步电动机、电源、电压表、电流表和负载装置。

2. 实验方法：（1）首先，将电动机与电源连接，确保电动机的三个绕组分别与电源的三个相线相连。

（2）然后，将电流表和电压表分别连接到电动机的一个相线上，以测量电流和电压的数值。

（3）在电动机的负载轴上加上适当的负载，以模拟实际工作情况。

（4）通过调节电源电压，逐渐增加电动机的电压，观察电动机的起动状况和运行情况。

（5）记录不同电压和负载下的电流和电压数值。

三、实验结果与分析1. 起动特性：通过实验观察，我们发现三相异步电动机的起动需要较大的起动电流，随着电压的增加，起动电流逐渐减小。

这是因为在起动过程中，电动机需要克服转子的惯性和摩擦力，所以起动时需要更大的电流来提供足够的扭矩。

2. 负载能力：在实验中，我们逐渐增加了电动机的负载，观察到电动机的电流和电压随负载的增加而增加。

这是因为负载的增加会导致电动机需要提供更大的扭矩来克服负载的阻力，从而产生更大的电流。

3. 电流和电压关系：通过实验记录的数据，我们可以绘制电流和电压之间的关系曲线。

从曲线上可以看出，电流和电压之间存在一定的线性关系。

当电压增加时，电流也相应增加，但增加的速度逐渐减缓。

四、实验结论通过本次实验，我们对三相异步电动机的起动特性和负载能力有了更深入的了解。

实验结果表明，三相异步电动机的起动需要较大的起动电流，随着电压的增加，起动电流逐渐减小。

同时，电动机的负载能力与电流和电压呈正相关关系。

这些实验结果对于电动机的设计和使用具有一定的指导意义。

三相异步电动机试验报告单一、实验目的：1.了解三相异步电动机的结构和工作原理；2.学习测量三相异步电动机的各项参数。

二、实验仪器和材料：1.三相异步电动机；2.电源；3.电流表；4.电压表；5.功率表；6.转速表。

三、实验原理：三相异步电动机是一种通过异步工作原理来实现能量转换的电动机。

电动机的工作原理是在电槽中通过交流电的作用使得电流在定子线圈内产生旋转磁场，进而在转子中感应出电动势，使得转子跟随着旋转磁场运动。

由于转子的运动速度稍慢于旋转磁场的速度，所以转子会受到旋转磁场的拖拽而旋转。

四、实验步骤：1.将三相异步电动机连接到电源上，并确保电源的接线正确；2.分别使用电流表、电压表和功率表测量三相电动机的电流、电压和功率；3.使用转速表测量三相电动机的转速。

五、实验数据和处理：1.电流测量：a)U相电流：5Ab)V相电流：4.8Ac)W相电流：5.2A2.电压测量：a)U相电压：220Vb)V相电压：220Vc)W相电压：219V3.功率测量：a)U相功率：1050Wb)V相功率：980Wc)W相功率：1100Wd)总功率：3130W4.转速测量：转速：1430 rpm六、实验结果与分析：根据实验数据，可以计算出每个相位的功率因数和效率：1.功率因数：a)U相功率因数=U相功率/(U相电流*U相电压)=1050/(5*220)=0.1909b)V相功率因数=V相功率/(V相电流*V相电压)=980/(4.8*220)=0.1909c)W相功率因数=W相功率/(W相电流*W相电压)=1100/(5.2*219)=0.19842.效率：电机总功率=3130W输出功率=总功率-损耗=3130-(1050+980+1100)=0W效率=输出功率/电机总功率=0/3130=0根据计算结果，我们可以得出结论：由于输出功率为0，所以本次实验的三相异步电动机无效。

七、实验结论：本次实验旨在学习三相异步电动机的结构和工作原理，并测量其各项参数。

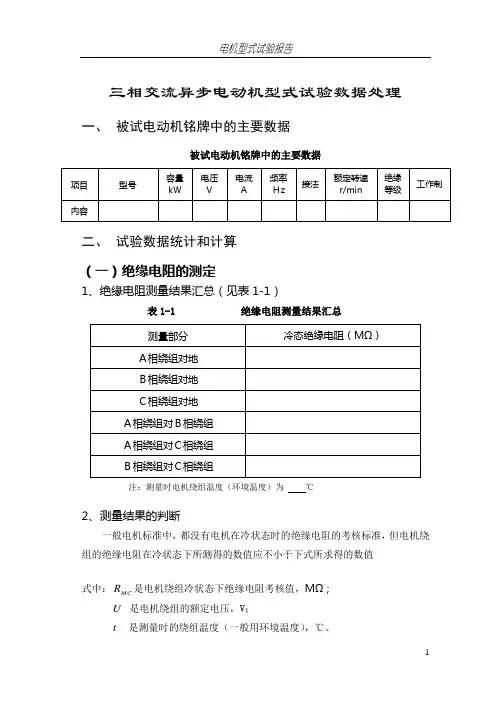

三相交流异步电动机型式试验数据处理一、被试电动机铭牌中的主要数据被试电动机铭牌中的主要数据二、试验数据统计和计算（一）绝缘电阻的测定1、绝缘电阻测量结果汇总（见表1-1）表1-1 绝缘电阻测量结果汇总注：测量时电机绕组温度（环境温度）为℃2、测量结果的判断一般电机标准中，都没有电机在冷状态时的绝缘电阻的考核标准，但电机绕组的绝缘电阻在冷状态下所测得的数值应不小于下式所求得的数值R是电机绕组冷状态下绝缘电阻考核值，ＭΩ；式中：MCU是电机绕组的额定电压，V；t是测量时的绕组温度（一般用环境温度），℃。

3、思考题在绝缘电阻的测定中，如何选用兆欧表？（二）绕组在实际冷状态下直流电阻的测定1、冷状态下直流电阻测量结果汇总（见表2-1）表2-1 冷状态下直流电阻测量结果汇总2、测量结果的处理标准工作温度下的定子绕阻：075 1r =0T 75T R ⨯++θ3、思考题测量定子绕组的直流电阻为何不用万用表？（三）、空载特性的测量1、空载试验数据汇总（见表３－１）R。

空载试验后立即测得的一个定子线电阻表３-１空载试验数据汇总２、试验数据计算（１）计算三相电压平均值0U 。

每点的三相电压平均值0U 为三个读数之和除以３。

（２）计算三相电流平均值0I 。

每点的三相电流平均值0I 为三个读数之和除以３。

（３）计算每点的输入功率仪表显示值0P 。

每点的输入功率仪表显示值0B P 为两功率表读数的代数和。

（４）计算每点的空载铜耗0Cu1P用公式0203R I P 0Cu1=求出各点的空载铜耗。

（５）计算求出各点的铁耗与机械耗之和'0P 铁耗与机械耗之和为空载损耗与空载定子铜耗之差100Cu 0P P P -='上述计算结果见表３-２表３-２ 空载试验计算结果３、绘制空载特性曲线和求取铁耗Fe P 及机械损耗m P （1）绘制空载特性曲线在同一坐标纸上绘制如下空载特性曲线： １）()00U f I = ２）()00U f P = ３）()200U f P ='（2）求取额定电压时的铁耗和机械损耗 （3）求额定电压时的空载电流和空载损耗 4、思考题如何分离铁耗和机械损耗？（四）堵转试验1、堵转试验数据汇总（见表4-1）2、试验数据计算（1）计算堵转电压值K U 。

暨南大学本科实验报告专用纸课程名称《电机与拖动基础》成绩评定实验项目名称三相异步电动机的起动与调速指导教师张新征验项目类型验证实验地点红楼302实验组编号 3 学号2011052536 姓名罗育浩学院电气信息学院专业自动化实验时间2014年6 月12 日下午温度28 ℃湿度%一、实验目的通过实验掌握异步电动机的起动和调速的方法。

二、预习要点1、异步电动机有哪些起动方法和起动技术指标。

2、异步电动机的调速方法。

三、实验项目1、直接起动（必做）2、星形——三角形(Y-Δ)换接起动。

（必做）3、自耦变压器起动。

（选做）4、线绕式异步电动机转子绕组串入可变电阻器起动。

（必做）5、线绕式异步电动机转子绕组串入可变电阻器调速。

（必做）四、实验方法12、屏上挂件排列顺序D33、D32、D51、D31、D433、三相鼠笼式异步电机直接起动试验图4-5 异步电动机直接起动(1) 按图4-5接线。

电机绕组为Δ接法。

异步电动机直接与测速发电机同轴联接，不联接校正直流测功机DJ23。

电流表用D32上的指针表。

(2) 把交流调压器退到零位，开启钥匙开关，按下“启动”按钮，接通三相交流电源。

(3) 调节调压器，使输出电压达电机额定电压220伏，使电机起动旋转，(如电机旋转方向不符合要求需调整相序时，必须按下“停止”按钮，切断三相交流电源)。

(4)再按下“停止”按钮，断开三相交流电源，待电动机停止旋转后，按下“启动”按钮，接通三相交流电源，使电机全压起动，观察电机起动瞬间电流值(按指针式电流表偏转的最大位置所对应的读数值定性计量)。

(5)安装DD05步骤：断开电源开关，将调压器调至零位，除去圆盘上的堵转手柄，然后用细线穿过圆盘的小孔，在圆盘外的细线上应打一小结卡住。

将细线在圆盘外凹槽内绕1~3圈，留有一定的长度便于和弹簧秤相连。

用内六角扳手将圆盘固定在电机左侧的联接轴上，将测功支架装在与实验操作人员面对着导轨的另一侧，用偏心螺丝固定，最后用细线将弹簧秤与测功支架相连即可。
