简述电磁流量计5种误差原因

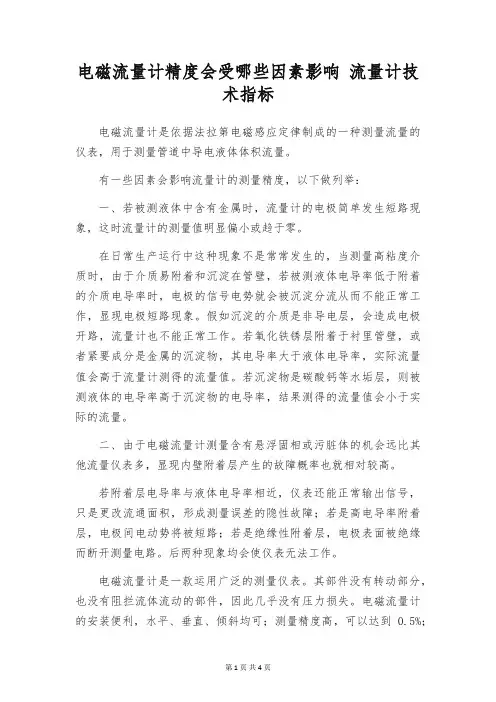

电磁流量计精度会受哪些因素影响流量计技术指标电磁流量计是依据法拉第电磁感应定律制成的一种测量流量的仪表，用于测量管道中导电液体体积流量。

有一些因素会影响流量计的测量精度，以下做列举：一、若被测液体中含有金属时，流量计的电极简单发生短路现象，这时流量计的测量值明显偏小或趋于零。

在日常生产运行中这种现象不是常常发生的，当测量高粘度介质时，由于介质易附着和沉淀在管壁，若被测液体电导率低于附着的介质电导率时，电极的信号电势就会被沉淀分流从而不能正常工作，显现电极短路现象。

假如沉淀的介质是非导电层，会造成电极开路，流量计也不能正常工作。

若氧化铁锈层附着于衬里管壁，或者紧要成分是金属的沉淀物，其电导率大于液体电导率，实际流量值会高于流量计测得的流量值。

若沉淀物是碳酸钙等水垢层，则被测液体的电导率高于沉淀物的电导率，结果测得的流量值会小于实际的流量。

二、由于电磁流量计测量含有悬浮固相或污脏体的机会远比其他流量仪表多，显现内壁附着层产生的故障概率也就相对较高。

若附着层电导率与液体电导率相近，仪表还能正常输出信号，只是更改流通面积，形成测量误差的隐性故障；若是高电导率附着层，电极间电动势将被短路；若是绝缘性附着层，电极表面被绝缘而断开测量电路。

后两种现象均会使仪表无法工作。

电磁流量计是一款运用广泛的测量仪表。

其部件没有转动部分，也没有阻拦流体流动的部件，因此几乎没有压力损失。

电磁流量计的安装便利，水平、垂直、倾斜均可；测量精度高，可以达到0.5%；量程比大，一般为1：20、被测液体只与电磁流量计的管道衬里和电极相接触，因此只要电极和衬里材料选择合理，就具有很好的耐腐蚀、耐磨损性能，在工业生产中发挥*的作用。

测量大口径管道液体流量的流量计使用单位在测量大口径管道的液体流量时，选择流量计要考虑一下因素：压力损失应越小越好；由于流速不高（以降低运行成本），管道内壁易沉积污垢、淤泥；所用流量计的测量范围要特别大，以适应不同时间段的浏览的悬殊差别；流量计的防护等级也要充分所处环境的要求。

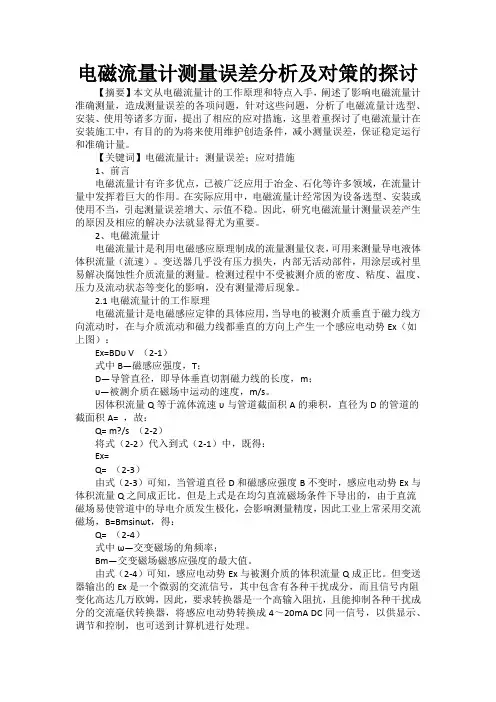

电磁流量计测量误差分析及对策的探讨【摘要】本文从电磁流量计的工作原理和特点入手，阐述了影响电磁流量计准确测量，造成测量误差的各项问题，针对这些问题，分析了电磁流量计选型、安装、使用等诸多方面，提出了相应的应对措施，这里着重探讨了电磁流量计在安装施工中，有目的的为将来使用维护创造条件，减小测量误差，保证稳定运行和准确计量。

【关键词】电磁流量计；测量误差；应对措施1、前言电磁流量计有许多优点，已被广泛应用于冶金、石化等许多领域，在流量计量中发挥着巨大的作用。

在实际应用中，电磁流量计经常因为设备选型、安装或使用不当，引起测量误差增大、示值不稳。

因此，研究电磁流量计测量误差产生的原因及相应的解决办法就显得尤为重要。

2、电磁流量计电磁流量计是利用电磁感应原理制成的流量测量仪表，可用来测量导电液体体积流量（流速）。

变送器几乎没有压力损失，内部无活动部件，用涂层或衬里易解决腐蚀性介质流量的测量。

检测过程中不受被测介质的密度、粘度、温度、压力及流动状态等变化的影响，没有测量滞后现象。

2.1电磁流量计的工作原理电磁流量计是电磁感应定律的具体应用，当导电的被测介质垂直于磁力线方向流动时，在与介质流动和磁力线都垂直的方向上产生一个感应电动势Ex（如上图）：Ex=BDυ V （2-1）式中B—磁感应强度，T；D—导管直径，即导体垂直切割磁力线的长度，m；υ—被测介质在磁场中运动的速度，m/s。

因体积流量Q等于流体流速υ与管道截面积A的乘积，直径为D的管道的截面积A= ，故：Q= m?/s （2-2）将式（2-2）代入到式（2-1）中，既得：Ex=Q= （2-3）由式（2-3）可知，当管道直径D和磁感应强度B不变时，感应电动势Ex与体积流量Q之间成正比。

但是上式是在均匀直流磁场条件下导出的，由于直流磁场易使管道中的导电介质发生极化，会影响测量精度，因此工业上常采用交流磁场，B=Bmsinωt，得：Q= （2-4）式中ω—交变磁场的角频率；Bm—交变磁场磁感应强度的最大值。

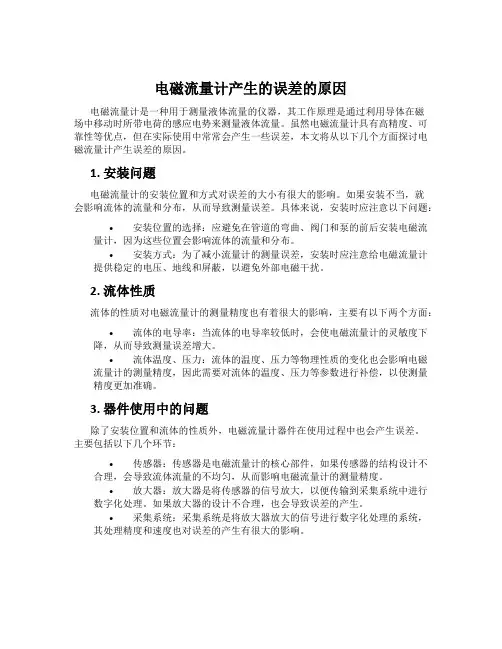

电磁流量计产生的误差的原因电磁流量计是一种用于测量液体流量的仪器，其工作原理是通过利用导体在磁场中移动时所带电荷的感应电势来测量液体流量。

虽然电磁流量计具有高精度、可靠性等优点，但在实际使用中常常会产生一些误差，本文将从以下几个方面探讨电磁流量计产生误差的原因。

1. 安装问题电磁流量计的安装位置和方式对误差的大小有很大的影响。

如果安装不当，就会影响流体的流量和分布，从而导致测量误差。

具体来说，安装时应注意以下问题：•安装位置的选择：应避免在管道的弯曲、阀门和泵的前后安装电磁流量计，因为这些位置会影响流体的流量和分布。

•安装方式：为了减小流量计的测量误差，安装时应注意给电磁流量计提供稳定的电压、地线和屏蔽，以避免外部电磁干扰。

2. 流体性质流体的性质对电磁流量计的测量精度也有着很大的影响，主要有以下两个方面：•流体的电导率：当流体的电导率较低时，会使电磁流量计的灵敏度下降，从而导致测量误差增大。

•流体温度、压力：流体的温度、压力等物理性质的变化也会影响电磁流量计的测量精度，因此需要对流体的温度、压力等参数进行补偿，以使测量精度更加准确。

3. 器件使用中的问题除了安装位置和流体的性质外，电磁流量计器件在使用过程中也会产生误差。

主要包括以下几个环节：•传感器：传感器是电磁流量计的核心部件，如果传感器的结构设计不合理，会导致流体流量的不均匀，从而影响电磁流量计的测量精度。

•放大器：放大器是将传感器的信号放大，以便传输到采集系统中进行数字化处理。

如果放大器的设计不合理，也会导致误差的产生。

•采集系统：采集系统是将放大器放大的信号进行数字化处理的系统，其处理精度和速度也对误差的产生有很大的影响。

4. 外部干扰电磁流量计的工作中还会受到一些外部干扰，比如磁场干扰、电源电压波动等，这些都会影响电磁流量计的测量精度。

总结以上是电磁流量计产生误差的主要原因，通过对这些原因的分析，我们可以更加准确地评估电磁流量计的测量精度，并采取相应的措施来减小误差的发生，以提高测量精度。

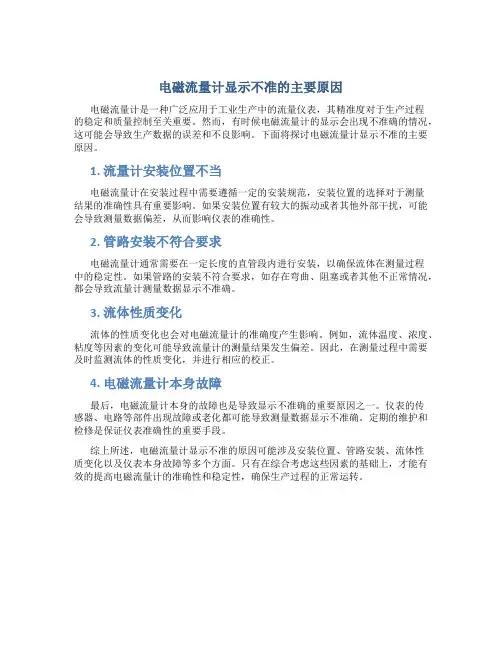

电磁流量计显示不准的主要原因
电磁流量计是一种广泛应用于工业生产中的流量仪表，其精准度对于生产过程
的稳定和质量控制至关重要。

然而，有时候电磁流量计的显示会出现不准确的情况，这可能会导致生产数据的误差和不良影响。

下面将探讨电磁流量计显示不准的主要原因。

1. 流量计安装位置不当
电磁流量计在安装过程中需要遵循一定的安装规范，安装位置的选择对于测量
结果的准确性具有重要影响。

如果安装位置有较大的振动或者其他外部干扰，可能会导致测量数据偏差，从而影响仪表的准确性。

2. 管路安装不符合要求
电磁流量计通常需要在一定长度的直管段内进行安装，以确保流体在测量过程
中的稳定性。

如果管路的安装不符合要求，如存在弯曲、阻塞或者其他不正常情况，都会导致流量计测量数据显示不准确。

3. 流体性质变化
流体的性质变化也会对电磁流量计的准确度产生影响。

例如，流体温度、浓度、粘度等因素的变化可能导致流量计的测量结果发生偏差。

因此，在测量过程中需要及时监测流体的性质变化，并进行相应的校正。

4. 电磁流量计本身故障
最后，电磁流量计本身的故障也是导致显示不准确的重要原因之一。

仪表的传
感器、电路等部件出现故障或老化都可能导致测量数据显示不准确。

定期的维护和检修是保证仪表准确性的重要手段。

综上所述，电磁流量计显示不准的原因可能涉及安装位置、管路安装、流体性
质变化以及仪表本身故障等多个方面。

只有在综合考虑这些因素的基础上，才能有效的提高电磁流量计的准确性和稳定性，确保生产过程的正常运转。

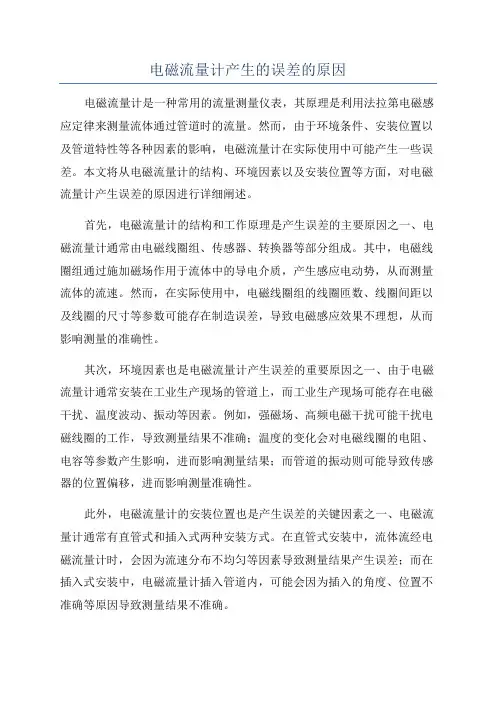

电磁流量计产生的误差的原因电磁流量计是一种常用的流量测量仪表，其原理是利用法拉第电磁感应定律来测量流体通过管道时的流量。

然而，由于环境条件、安装位置以及管道特性等各种因素的影响，电磁流量计在实际使用中可能产生一些误差。

本文将从电磁流量计的结构、环境因素以及安装位置等方面，对电磁流量计产生误差的原因进行详细阐述。

首先，电磁流量计的结构和工作原理是产生误差的主要原因之一、电磁流量计通常由电磁线圈组、传感器、转换器等部分组成。

其中，电磁线圈组通过施加磁场作用于流体中的导电介质，产生感应电动势，从而测量流体的流速。

然而，在实际使用中，电磁线圈组的线圈匝数、线圈间距以及线圈的尺寸等参数可能存在制造误差，导致电磁感应效果不理想，从而影响测量的准确性。

其次，环境因素也是电磁流量计产生误差的重要原因之一、由于电磁流量计通常安装在工业生产现场的管道上，而工业生产现场可能存在电磁干扰、温度波动、振动等因素。

例如，强磁场、高频电磁干扰可能干扰电磁线圈的工作，导致测量结果不准确；温度的变化会对电磁线圈的电阻、电容等参数产生影响，进而影响测量结果；而管道的振动则可能导致传感器的位置偏移，进而影响测量准确性。

此外，电磁流量计的安装位置也是产生误差的关键因素之一、电磁流量计通常有直管式和插入式两种安装方式。

在直管式安装中，流体流经电磁流量计时，会因为流速分布不均匀等因素导致测量结果产生误差；而在插入式安装中，电磁流量计插入管道内，可能会因为插入的角度、位置不准确等原因导致测量结果不准确。

此外，电磁流量计的参数设置也会对测量结果产生影响。

例如，电磁流量计的量程设置、压力损失考虑以及传感器信号采集频率等参数设置不当，都会对测量结果的准确性产生负面影响。

最后，校准不准确也可能造成电磁流量计的误差。

校准是电磁流量计正常工作的基础，而校准不准确可能会导致测量结果与真实值之间存在偏差。

因此，定期对电磁流量计进行校准是确保其准确性的重要措施。

电磁流量计产生的误差原因及技术交流电磁流量计产生的误差原因电磁流量计我想大家应当都不陌生，但是看起来挺简单的东西，一个头一个圈，其实里面有很多的奥妙所在，也常常会显现问题关！今日我们就结合现场实例来分析分析碰到问题时该如何处理。

一、待测液体中含有气泡。

这算是一种常见现象，有外界吸入的也有内部液体溶解所致，但电磁流量计是区分不出液体还是气泡的，所以将其一并计算测量就会产生误差。

解决方法：1.不易安装在管道的最高点，更换安装位置。

2.如安装位置不易更换，可在流量计上游安装集气器，定期排气。

二、待测液体非满管。

可以说，非满管是含有气泡的一种极端情况，既是管内液体未满，顶部又含有大量气泡，假如液体还没没过电极，那测量结果就会大打折扣。

这当属工程设计之误。

解决方法：三、导电沉积层短路效应。

由于导电物质是渐渐沉积，流量信号显现短路现象。

本类故障通常不会显现在调试期，而要运行一段时期后才显露出来。

解决方法：将流量计拆卸下来，清洗绝缘层，大部分都是显现黄锈，而这是电解液中大量氧化铁沉积所致。

凡是开始运行正常，随着时间推移，流量显示越来越小，就应分析有此类故障的可能性。

四、碰到结晶液体。

在选型时，大家常常会碰到介质是简单结晶的物料。

虽然大部分物料在正常温度下能够正常测量，并且导管具有伴热保温效果。

但是流量计内部的传感器测量管不含此功能，所以常常性的流体流过测量管时因降温而引起内壁结上一层固体。

解决方法：1.尽量选择测量管小的流量计。

2.拆卸比较多而杂，不建议选择此种流量计。

五、液体电导率超过允许范围。

由于电极的输出阻抗是由被测液体电导率和电极大小决议的，所以当电导率低于下限值时，仪器不能正常工作，示值显现晃动现象。

解决方法：依据上述问题，工厂更换钽电极电磁流量计后工作正常1.选用其它充分要求的低电导率电磁流量计，如电容式电磁流量计2.选用其它原理流量计，如孔板等六、空间电磁波干扰。

一般来说，假如传感器与转换器间的电缆较长且四周有强电磁干扰，则电缆可能引入干扰信号，形成共模干扰，造成显示失真、非线性或大幅晃动。

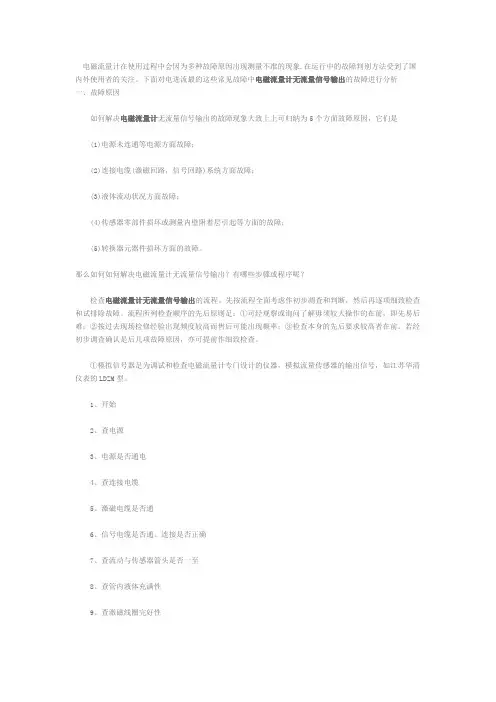

电磁流量计在使用过程中会因为多种故障原因出现测量不准的现象.在运行中的故障判别方法受到了国内外使用者的关注。

下面对电迸流最的这些常见故障中电磁流量计无流量信号输出的故障进行分析
一、故障原因
如何解决电磁流量计无流量信号输出的故障现象大致上上可归纳为5个方面故障原因，它们是
(1)电源未连通等电源方面故障；
(2)连接电缆(激磁回路，信号回路)系统方面故障；
(3)液体流动状况方面故障；
(4)传感器零部件损坏或测量内壁附着层引起等方面的故障；
(5)转换器元器件损坏方面的故障。

那么如何如何解决电磁流量计无流量信号输出？有哪些步骤或程序呢？
检查电磁流量计无流量信号输出的流程。

先按流程全面考虑作初步凋查和判断，然后再逐项细致检查和试排除故障。

流程所列检查顺序的先后原则足：①可经观察或询问了解毋须较大操作的在前，即先易后难；②按过去现场检修经验出现频度较高而售后可能出现概率；③检查本身的先后要求较高者在前。

若经初步调查确认是后几项故障原因，亦可提前作细致检查。

①模拟信号器足为调试和检查电磁流量计专门设计的仪器，模拟流量传感器的输出信号，如江苏华清仪表的LDZM型。

1、开始
2、查电源
3、电源是否通电
4、查连接电缆
5、激磁电缆是否通
6、信号电缆是否通、连接是否正确
7、查流动与传感器箭头是否一至
8、查管内液体充满性
9、查激磁线圈完好性
10、查信号端子对地电阻
11、查衬里附层。

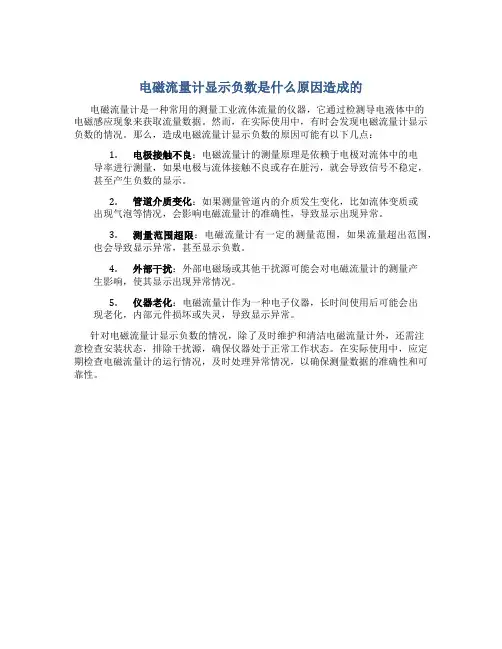

电磁流量计显示负数是什么原因造成的
电磁流量计是一种常用的测量工业流体流量的仪器，它通过检测导电液体中的
电磁感应现象来获取流量数据。

然而，在实际使用中，有时会发现电磁流量计显示负数的情况。

那么，造成电磁流量计显示负数的原因可能有以下几点：
1.电极接触不良：电磁流量计的测量原理是依赖于电极对流体中的电
导率进行测量，如果电极与流体接触不良或存在脏污，就会导致信号不稳定，甚至产生负数的显示。

2.管道介质变化：如果测量管道内的介质发生变化，比如流体变质或
出现气泡等情况，会影响电磁流量计的准确性，导致显示出现异常。

3.测量范围超限：电磁流量计有一定的测量范围，如果流量超出范围，
也会导致显示异常，甚至显示负数。

4.外部干扰：外部电磁场或其他干扰源可能会对电磁流量计的测量产
生影响，使其显示出现异常情况。

5.仪器老化：电磁流量计作为一种电子仪器，长时间使用后可能会出
现老化，内部元件损坏或失灵，导致显示异常。

针对电磁流量计显示负数的情况，除了及时维护和清洁电磁流量计外，还需注
意检查安装状态，排除干扰源，确保仪器处于正常工作状态。

在实际使用中，应定期检查电磁流量计的运行情况，及时处理异常情况，以确保测量数据的准确性和可靠性。

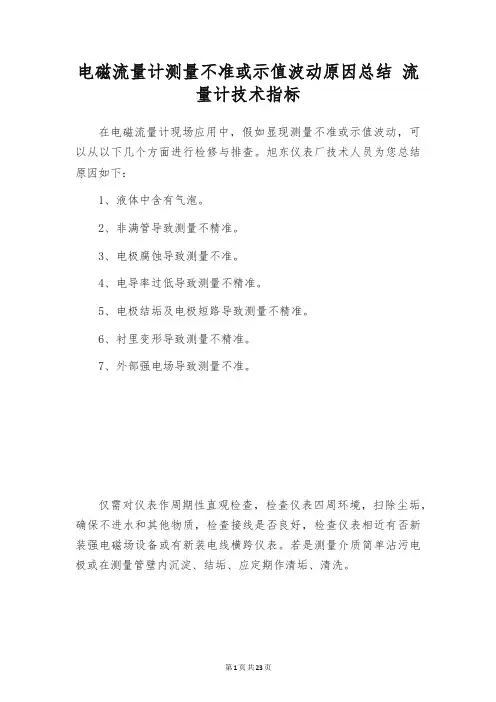

电磁流量计测量不准或示值波动原因总结流量计技术指标在电磁流量计现场应用中，假如显现测量不准或示值波动，可以从以下几个方面进行检修与排查。

旭东仪表厂技术人员为您总结原因如下：1、液体中含有气泡。

2、非满管导致测量不精准。

3、电极腐蚀导致测量不准。

4、电导率过低导致测量不精准。

5、电极结垢及电极短路导致测量不精准。

6、衬里变形导致测量不精准。

7、外部强电场导致测量不准。

仅需对仪表作周期性直观检查，检查仪表四周环境，扫除尘垢，确保不进水和其他物质，检查接线是否良好，检查仪表相近有否新装强电磁场设备或有新装电线横跨仪表。

若是测量介质简单沾污电极或在测量管壁内沉淀、结垢、应定期作清垢、清洗。

故障查找流量计开始投运或正常投运一段时间后发觉仪表工作不正常，应首先检查流量计外部情况，如电源是否良好、管道是否泄露或处于非满管状态、管道内是否有气泡、信号电缆是否损坏、转换器输出信号（即后位仪表输入回路）是否开路。

切记盲目拆修流量计。

传感器检查测试设备：500M绝缘电阻测试仪一台，万用表一只。

测试步骤：（1）在管道充分介质的情况下，用万用表测量接线端子A、B 与C之间的电阻值，A—C、B—C之间的阻值应大至相等。

若差异在1倍以上，可能是电极显现渗漏、测量管外壁或接线盒内有冷凝水吸附。

（2）在衬里干燥情况下，用M表测A—C、B—C之间的绝缘电阻（应大于200M）。

再用万用表测量端子A、B与测量管内二只电极的电阻（应呈短路连通状态）。

若绝缘电阻很小，说明电极渗漏，应将整套流量计返厂维护和修理。

若绝缘有所下降但仍有50M以上且步骤（1）的检查结果正常，则可能是测量管外壁受潮，可用热风机对外壳内部进行烘干。

（3）用万用表测量X、Y之间的电阻，若超过200，则励磁线圈及其引出线可能开路或接触不良。

拆下端子板检查。

（4）检查X、Y与C之间的绝缘电阻，应在200M以上，若有所下降，用热风对外壳内部进行烘干处理。

实际运行时，线圈绝缘性下降将导致测量误差增大、仪表输出信号不稳定。

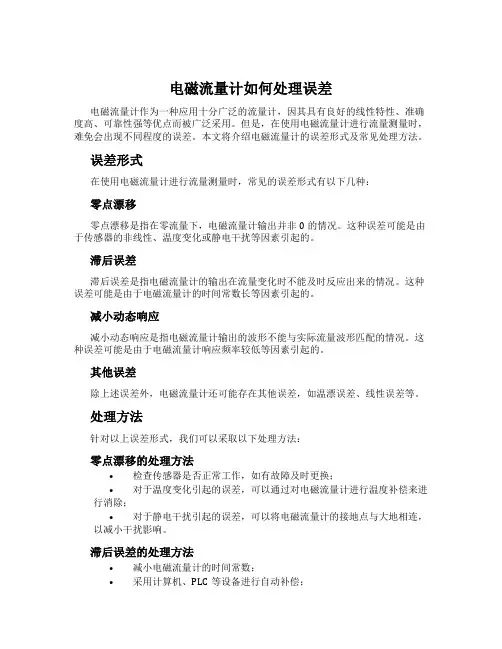

电磁流量计如何处理误差电磁流量计作为一种应用十分广泛的流量计，因其具有良好的线性特性、准确度高、可靠性强等优点而被广泛采用。

但是，在使用电磁流量计进行流量测量时，难免会出现不同程度的误差。

本文将介绍电磁流量计的误差形式及常见处理方法。

误差形式在使用电磁流量计进行流量测量时，常见的误差形式有以下几种：零点漂移零点漂移是指在零流量下，电磁流量计输出并非0的情况。

这种误差可能是由于传感器的非线性、温度变化或静电干扰等因素引起的。

滞后误差滞后误差是指电磁流量计的输出在流量变化时不能及时反应出来的情况。

这种误差可能是由于电磁流量计的时间常数长等因素引起的。

减小动态响应减小动态响应是指电磁流量计输出的波形不能与实际流量波形匹配的情况。

这种误差可能是由于电磁流量计响应频率较低等因素引起的。

其他误差除上述误差外，电磁流量计还可能存在其他误差，如温漂误差、线性误差等。

处理方法针对以上误差形式，我们可以采取以下处理方法：零点漂移的处理方法•检查传感器是否正常工作，如有故障及时更换；•对于温度变化引起的误差，可以通过对电磁流量计进行温度补偿来进行消除；•对于静电干扰引起的误差，可以将电磁流量计的接地点与大地相连，以减小干扰影响。

滞后误差的处理方法•减小电磁流量计的时间常数；•采用计算机、PLC等设备进行自动补偿；•对电磁流量计进行动态校准。

减小动态响应的处理方法•采用高精度、高灵敏度的电磁流量计；•结合滤波器等附加设备对电磁流量计进行优化。

其他误差的处理方法•对电磁流量计进行线性校准，以减小线性误差；•对电磁流量计进行温度校准，以减小温漂误差。

总结在使用电磁流量计进行流量测量时，误差的产生是不可避免的，但是通过对电磁流量计进行适当的处理，可以将误差降到最小，确保测量结果的准确性和可靠性。

因此，针对不同的误差形式，我们需要采取不同的处理方法，以达到更精准的流量测量效果。
