游标卡尺的读数方法游标卡尺是一种常用的测量工具,可以测量物体长度、内径和外径等尺寸。
它具有快速、准确、方便的特点,被广泛应用于制造业、机械加工、制图等领域。
游标卡尺通过测量游标的位置来获取测量值,下面我将详细介绍游标卡尺的读数方法。
首先,游标卡尺通常由主尺、游标、定位杆和测针组成。
主尺是卡尺的主要精确度部分,通常有标有1毫米或1/16英寸的刻度。
游标是卡尺上的一个固定的刻度尺,可以在主尺上滑动,用于精确读取尺寸。
定位杆是用来固定游标在主尺上的位置,保证测量的准确性。
测针是位于游标上的一个细长的指针,用于测量物体的尺寸。
测量外径时,首先将游标卡尺打开,将物体放入卡尺两个测量台之间。
然后,轻轻闭合卡尺,直到测针与物体表面接触。
此时,可以看到游标在主尺上的位置。
游标上的刻度与主尺上相对应的刻度表示的是内径或外径的长度。
读取游标卡尺的尺寸时,应先读取主尺上的整数刻度,然后再读取游标与主尺之间的小数刻度。
如果游标的刻度在两个主刻度之间,应根据游标指针与主刻度的对齐情况确定小数部分的读数。
测量内径是游标卡尺的另一种常见应用。
测量内径之前,应检查卡尺切面的质量,确保其达到要求。
然后,将游标卡尺的测量台插入内径之中,轻轻关闭游标卡尺,直到测针与内径壁面接触。
同样,读取内径时也需要先读取主尺上的整数刻度,再读取游标与主尺之间的小数刻度。
因为测量台的厚度会增加实际尺寸,所以在读数时应该把游标卡尺对应的测量台厚度减去。
除了测量外径和内径,游标卡尺也可以用来测量深度。
在测量深度时,首先将游标卡尺插入所需测量的孔或沟槽中,并确保测量台垂直于被测物体表面。
然后,根据上述的方法读取游标卡尺的尺寸。
此时,游标和主尺之间的小数刻度表示的是物体的深度。
需要注意的是,在使用游标卡尺测量时,应该保证卡尺的表面光滑,游标和主尺的刻度清晰可见。
同时,在读取游标卡尺的尺寸时要保持精确,注意取整和小数部分的读数。
另外,尺寸的测量精度也会受到测量体和卡尺本身的磨损情况所影响,因此应定期检查和校准游标卡尺,确保测量结果的准确性。
我们这里以最常见的0.02mm分度的游标卡尺为例。
1. 主要结构游标卡尺的量爪、螺钉等机械部件这里不详细讨论。
如图1所示,读数的主要部分是主尺和游标:其中主尺就是普通的刻度尺,单位为cm,最小分度为1mm。
游标上也有等距的刻度与数字,一共50个格子、51条刻度线,利用它可以使测量的最小分度达到0.02mm。
注意,当游标归零时,游标最左刻度线与主尺的0刻度线对齐,游标最右刻度线与主尺的4.9cm刻度线对齐,这一点非常重要。
2. 读数方法滑动游标,确定好位置后,首先看游标的最左刻度线在主尺上的位置,主尺刻度向左读出以mm为单位的整数部分;然后观察游标和主尺恰好对齐的刻度,从游标上读出以mm为单位的小数部分。
这里给出一个例子,如图2所示:游标的最左刻度线对应到主尺上,主尺刻度向左读出5mm;游标的4.6刻度线与主尺刻度线对齐,读出小数部分0.46mm;最终测量结果为5.46mm。
3. 读数原理因为游标归零时,游标最左刻度线与主尺的0刻度线对齐,那么游标向右挪动的距离=游标最左刻度线与主尺0刻度线的距离=测量值,如图3所示。
因此测量值以mm为单位的整数部分是容易直接读出的,而小数部分太短了,肉眼难以辨识,于是利用游标的刻度来放大这个距离,以便于观察。
3.1 简单解释以下解释小数部分的读数原理:游标一共有 5\times10=50 个格子,总长度为4.9cm(从主尺上能读出来),所以游标格子宽度为 \frac{4.9}{50}\mathrm{cm}=0.098\mathrm{cm}=0.98\mathrm{mm} ;主尺格子宽度自然为1mm。
假设待测长度的小数部分为 x\mathrm{mm} ,显然 0<x<1 。
我们先微微移动游标让x=0,如图4所示:记主尺和游标对齐的刻度线的序号为i=0,在主尺/游标上向右数i根线,就记它为主尺/游标的第i根线。
注意,这里是从0开始数的,实际上i表示的是该线和第0根线之间的格子数目。
内径千分尺的正确使用方法及读数方法内容来源网络,由“深圳机械展〔11万㎡,1100多家展商,超10万观众〕”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.内径千分尺的正确使用方法:【导读】作为精密的测量器具,我们主要就是针对于各种精密的物件进行测量。
而内径千分尺就是其中之一,对于千分尺来说有两种,一个是测量物件外径的,另一种是测量物件内径的。
内径千分尺我们使用的也许相对较少一些,下面来介绍一下内径千分尺的正确的使用方法。
当我们利用内径千分尺对物体进行测量的时候,需要注意的问题有很多。
比方我们需要利用尺寸相对较大的接杆跟测微头进行连接,然后根据顺序进行相应的测量。
这样就可以适当的把连接后对应轴线弯曲减少。
该类工具用于物件内部尺寸的测量包括单体式还有接杆两个部分。
我们在使用内径千分尺的时候需要利用尺寸最大的一个接杆跟测微头进行连接,然后再把它接到对应的测量触头进行测量。
下一步就是在测量的时候,我们应该注意观察测微头的对应固定以及松开的时候的一个变化量。
然后我们在日常的生产当中可以利用这种尺,对一些物件的孔进行测量。
这个时候需要把千分尺的触头伸进孔里面并且支撑在所要测量的孔的内外表上,进行微分筒的调整,让微分筒其中一边的测量面在孔径向截面内进行摆动。
这样我们就可以轻易地找出最小的尺寸。
下面我们就可以拧紧千分尺的固定螺钉,把千分尺取出来进行读数处理。
同时我们也有不需要拧紧螺钉而直接的进行读数处理的,这往往存在姿态测量的缺陷。
他们的读数误差在0.008 mm这样的一个范围。
在利用这种内径千分尺进行对被测物测量的时候,要选择好对应的支承位置。
我们进行接长处理后,对于大尺寸的内径尺来说会有一个重力的变形。
这往往会牵涉到直线度与平行度还有垂直度等各种指标,其中的一些形位误差也是防止不了的。
带表卡尺的使用方法及读数带表卡尺是通过机械传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种通用长度测量工具。
以下是使用带表卡尺的方法及读数:1. 使用前应将游标卡尺擦干净,然后拉动尺框,沿尺身滑动应灵活、平稳,不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化。
2. 检查零位。
轻轻推动尺框,使两测量爪的测量面合拢,检查两测量面接触情况,不得有明显漏光现象,并且表盘指针指向“0”,同时,检查尺身与尺框是否在零刻度线对齐。
3. 测量时,用手慢慢推动和拉动尺框,使量爪与被测零件表面轻轻接触,然后轻轻晃动游标卡尺,使其接触良好。
使用游标卡尺时因没有测力机构,全凭操作者手感掌握,不得用力过大,以免影响测量精度。
4. 测量外形尺寸时,应先将游表卡尺活动量爪张开,使工件能自由地放入两量爪之间,然后将固定量爪贴靠在工作表面上,用手移动尺框,使活动量爪紧密贴在工件表面上。
注意测量时工件两端面与量爪不得倾斜。
不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。
5. 测量内径尺寸时,应将两刀口内量爪分开且距离小于被测尺寸,放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触,即可以在卡尺进行读数。
注意游标卡尺测量爪应测在工件两端孔的直径位置处,且不得歪斜。
6. 游标卡尺量爪测量面有多种形状。
测量时,应根据被测零件的形状正确选用。
如测量长和外形尺寸,则应选用外量爪测量;如测内径,应选用内量爪测量;如测深度,则应选用深度尺来测量。
7. 读数时,带表游标卡尺应水平拿着,使视线正对刻度线表面,然后按读数方法仔细辩认指示位置,以便读出,以免因视线不正,造成读数误差。
如需更多信息,建议查阅相关文献或咨询专业人士。
游标卡尺、外径千分尺、万能角度尺的使用方法内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.一、游标卡尺(机械)的使用方法游标卡尺的结构当量爪间所量物体的线度为0.1毫米时,游标尺向右应移动0.1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时,说明两量爪之间有0.5毫米的宽度,……,依此类推。
在测量大于1毫米的长度时,整的毫米数要从游标“0”线与尺身相对的刻度线读出。
使用方法用软布将量爪擦干净,使其并拢,查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这件规定方法与数轴的规定一致,原点以右为正,原点以左为负)。
图三测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数,如图三所示。
读数方法读数时首先以游标零刻度线为准在尺身上读取毫米整数,即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐,如第6条刻度线与尺身刻度线对齐,则小数部分即为0.6毫米(若没有正好对齐的线,则取接近对齐的线进行读数)。
如有零误差,则一律用上述结果减去零误差(零误差为负,相当于加上相同大小的零误差),读数结果为:L=整数部分+小数部分-零误差。
图四判断游标上哪条刻度线与尺身刻度线对准,可用下述方法:选定相邻的三条线,如左侧的线在尺身对应线左右,右侧的线在尺身对应线之左,中间那条线便可以认为是对准了,如图四如果需测量几次取平均值,不需每次都减去零误差,只要从结果减去零误差即可。

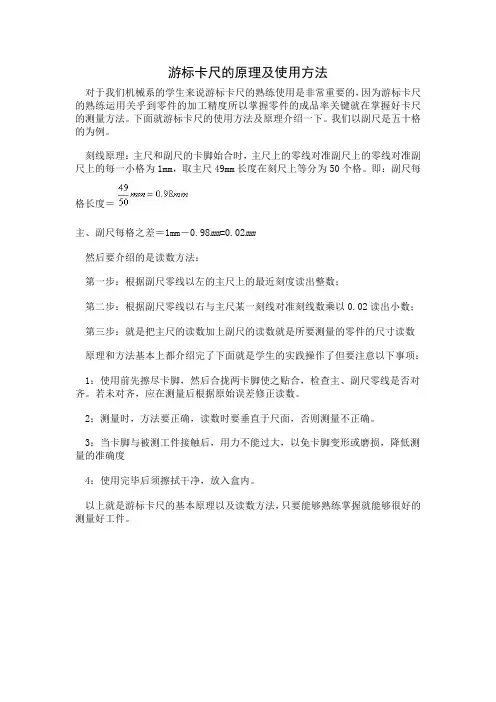

游标卡尺的原理及使用方法
对于我们机械系的学生来说游标卡尺的熟练使用是非常重要的,因为游标卡尺的熟练运用关乎到零件的加工精度所以掌握零件的成品率关键就在掌握好卡尺的测量方法。
下面就游标卡尺的使用方法及原理介绍一下。
我们以副尺是五十格的为例。
刻线原理:主尺和副尺的卡脚始合时,主尺上的零线对准副尺上的零线对准副尺上的每一小格为1mm,取主尺49mm长度在刻尺上等分为50个格。
即:副尺每
格长度=
主、副尺每格之差=1mm-0.98mm=0.02mm
然后要介绍的是读数方法:
第一步:根据副尺零线以左的主尺上的最近刻度读出整数;
第二步:根据副尺零线以右与主尺某一刻线对准刻线数乘以0.02读出小数;第三步:就是把主尺的读数加上副尺的读数就是所要测量的零件的尺寸读数原理和方法基本上都介绍完了下面就是学生的实践操作了但要注意以下事项:
1:使用前先擦尽卡脚,然后合拢两卡脚使之贴合,检查主、副尺零线是否对齐。
若未对齐,应在测量后根据原始误差修正读数。
2:测量时,方法要正确,读数时要垂直于尺面,否则测量不正确。
3:当卡脚与被测工件接触后,用力不能过大,以免卡脚变形或磨损,降低测量的准确度
4:使用完毕后须擦拭干净,放入盒内。
以上就是游标卡尺的基本原理以及读数方法,只要能够熟练掌握就能够很好的测量好工件。

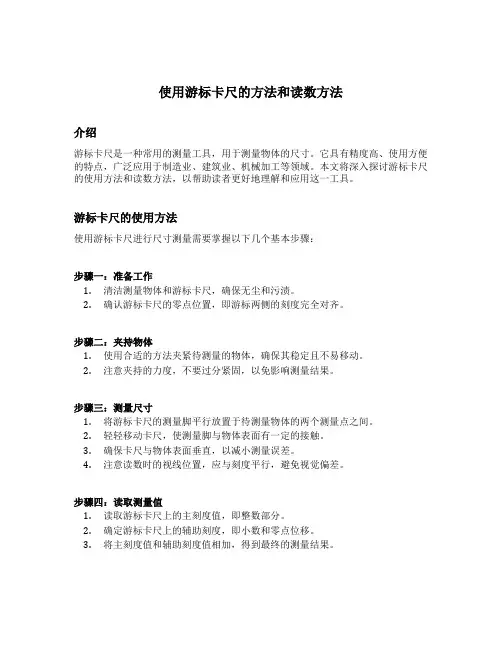

使用游标卡尺的方法和读数方法介绍游标卡尺是一种常用的测量工具,用于测量物体的尺寸。
它具有精度高、使用方便的特点,广泛应用于制造业、建筑业、机械加工等领域。
本文将深入探讨游标卡尺的使用方法和读数方法,以帮助读者更好地理解和应用这一工具。
游标卡尺的使用方法使用游标卡尺进行尺寸测量需要掌握以下几个基本步骤:步骤一:准备工作1.清洁测量物体和游标卡尺,确保无尘和污渍。
2.确认游标卡尺的零点位置,即游标两侧的刻度完全对齐。
步骤二:夹持物体1.使用合适的方法夹紧待测量的物体,确保其稳定且不易移动。
2.注意夹持的力度,不要过分紧固,以免影响测量结果。
步骤三:测量尺寸1.将游标卡尺的测量脚平行放置于待测量物体的两个测量点之间。
2.轻轻移动卡尺,使测量脚与物体表面有一定的接触。
3.确保卡尺与物体表面垂直,以减小测量误差。
4.注意读数时的视线位置,应与刻度平行,避免视觉偏差。
步骤四:读取测量值1.读取游标卡尺上的主刻度值,即整数部分。
2.确定游标卡尺上的辅助刻度,即小数和零点位移。
3.将主刻度值和辅助刻度值相加,得到最终的测量结果。
步骤五:记录和检查1.将测量值记录在相应的文件或记录表中。
2.检查测量结果的准确性和合理性,如有必要,可重新进行测量。
游标卡尺的读数方法读取游标卡尺的测量值需要了解其刻度和标尺的设计。
游标卡尺一般分为主刻度和辅助刻度,主刻度用于读取整数部分,辅助刻度用于读取小数和零点位移。
下面是游标卡尺的读数方法详解:主刻度的读取1.主刻度通常是直接刻在游标卡尺上的一系列数字,代表长度的整数部分。
2.在测量时,找到游标卡尺上与物体边缘最接近的刻度线,这个整数部分就是主刻度的读数值。
辅助刻度的读取辅助刻度一般包括小数刻度和零点位移。
小数刻度的读取1.辅助刻度通常是通过对主刻度进行细分得到的,用于读取小数部分。
2.通过观察两个相邻主刻度之间的辅助刻度数量,确定小数部分的读数值。
零点位移的读取1.游标卡尺的零点位移是指当游标两侧的刻度完全对齐时,游标卡尺上的零点并不与主刻度的零点重合。

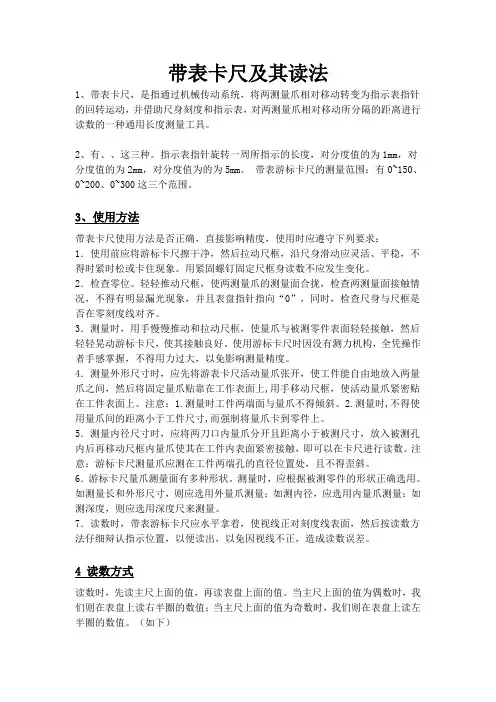

带表卡尺及其读法1、带表卡尺,是指通过机械传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种通用长度测量工具。
2、有、、这三种。
指示表指针旋转一周所指示的长度,对分度值的为1mm,对分度值的为2mm,对分度值为的为5mm。
带表游标卡尺的测量范围:有0~150、0~200、0~300这三个范围。
3、使用方法带表卡尺使用方法是否正确,直接影响精度,使用时应遵守下列要求:1.使用前应将游标卡尺擦干净,然后拉动尺框,沿尺身滑动应灵活、平稳,不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化。
2.检查零位。
轻轻推动尺框,使两测量爪的测量面合拢,检查两测量面接触情况,不得有明显漏光现象,并且表盘指针指向“0”,同时,检查尺身与尺框是否在零刻度线对齐。
3.测量时,用手慢慢推动和拉动尺框,使量爪与被测零件表面轻轻接触,然后轻轻晃动游标卡尺,使其接触良好。
使用游标卡尺时因没有测力机构,全凭操作者手感掌握,不得用力过大,以免影响测量精度。
4.测量外形尺寸时,应先将游表卡尺活动量爪张开,使工件能自由地放入两量爪之间,然后将固定量爪贴靠在工作表面上,用手移动尺框,使活动量爪紧密贴在工件表面上。
注意:1.测量时工件两端面与量爪不得倾斜。
2.测量时,不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。
5.测量内径尺寸时,应将两刀口内量爪分开且距离小于被测尺寸,放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触,即可以在卡尺进行读数。
注意:游标卡尺测量爪应测在工件两端孔的直径位置处,且不得歪斜。
6.游标卡尺量爪测量面有多种形状。
测量时,应根据被测零件的形状正确选用。
如测量长和外形尺寸,则应选用外量爪测量;如测内径,应选用内量爪测量;如测深度,则应选用深度尺来测量。
7.读数时,带表游标卡尺应水平拿着,使视线正对刻度线表面,然后按读数方法仔细辩认指示位置,以便读出,以免因视线不正,造成读数误差。

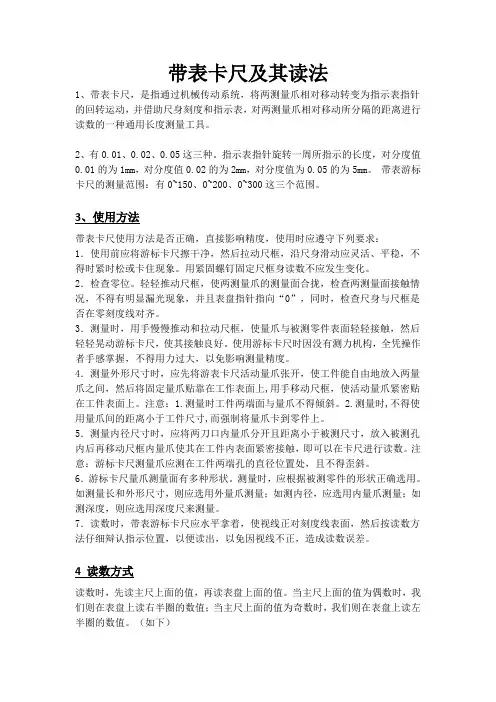

带表卡尺及其读法1、带表卡尺,是指通过机械传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种通用长度测量工具。
2、有0.01、0.02、0.05这三种。
指示表指针旋转一周所指示的长度,对分度值0.01的为1mm,对分度值0.02的为2mm,对分度值为0.05的为5mm。
带表游标卡尺的测量范围:有0~150、0~200、0~300这三个范围。
3、使用方法带表卡尺使用方法是否正确,直接影响精度,使用时应遵守下列要求:1.使用前应将游标卡尺擦干净,然后拉动尺框,沿尺身滑动应灵活、平稳,不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化。
2.检查零位。
轻轻推动尺框,使两测量爪的测量面合拢,检查两测量面接触情况,不得有明显漏光现象,并且表盘指针指向“0”,同时,检查尺身与尺框是否在零刻度线对齐。
3.测量时,用手慢慢推动和拉动尺框,使量爪与被测零件表面轻轻接触,然后轻轻晃动游标卡尺,使其接触良好。
使用游标卡尺时因没有测力机构,全凭操作者手感掌握,不得用力过大,以免影响测量精度。
4.测量外形尺寸时,应先将游表卡尺活动量爪张开,使工件能自由地放入两量爪之间,然后将固定量爪贴靠在工作表面上,用手移动尺框,使活动量爪紧密贴在工件表面上。
注意:1.测量时工件两端面与量爪不得倾斜。
2.测量时,不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。
5.测量内径尺寸时,应将两刀口内量爪分开且距离小于被测尺寸,放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触,即可以在卡尺进行读数。
注意:游标卡尺测量爪应测在工件两端孔的直径位置处,且不得歪斜。
6.游标卡尺量爪测量面有多种形状。
测量时,应根据被测零件的形状正确选用。
如测量长和外形尺寸,则应选用外量爪测量;如测内径,应选用内量爪测量;如测深度,则应选用深度尺来测量。
7.读数时,带表游标卡尺应水平拿着,使视线正对刻度线表面,然后按读数方法仔细辩认指示位置,以便读出,以免因视线不正,造成读数误差。
