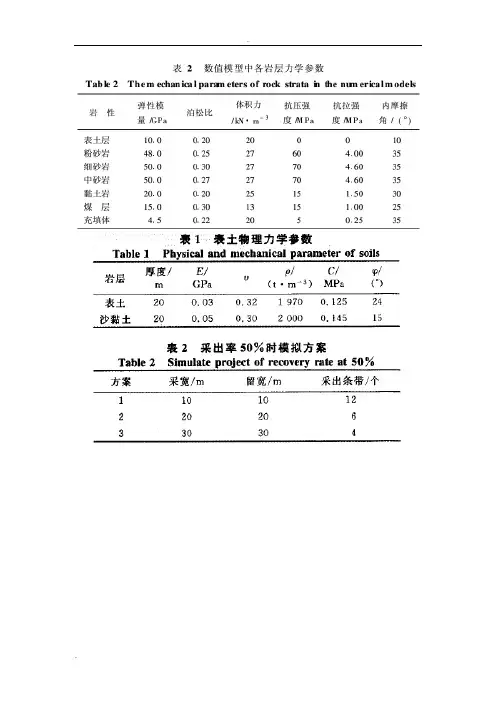

岩土测试参数及建议值表(附表三)

常用岩土材料力学重要参数(E, ν) 与(K, G)的转换关系如下：)21(3ν-=E K )1(2ν+=E G （7.2） 当ν值接近0.5的时候不能盲目的使用公式3.5，因为计算的K 值将会非常的高，偏离实际值很多。

最好是确定好K 值(利用压缩试验或者P 波速度试验估计)，然后再用K 和ν来计算G 值。

表7.1和7.2分别给出了岩土体的一些典型弹性特性值。

岩石的弹性（实验室值）（Goodman,1980）表7.1土的弹性特性值（实验室值）（Das,1980）表7.2各向异性弹性特性——作为各向异性弹性体的特殊情况，横切各向同性弹性模型需要5中弹性常量：E 1, E 3,ν12,ν13和G 13；正交各向异性弹性模型有9个弹性模量E 1,E 2,E 3,ν12,ν13,ν23,G 12,G 13和G 23。

这些常量的定义见理论篇。

均质的节理或是层状的岩石一般表现出横切各向同性弹性特性。

一些学者已经给出了用各向同性弹性特性参数、节理刚度和空间参数来表示的弹性常数的公式。

表3.7给出了各向异性岩石的一些典型的特性值。

横切各向同性弹性岩石的弹性常数（实验室）表7.3流体弹性特性——用于地下水分析的模型涉及到不可压缩的土粒时用到水的体积模量K f ，如果土粒是可压缩的，则要用到比奥模量M 。

纯净水在室温情况下的K f 值是2 Gpa 。

其取值依赖于分析的目的。

分析稳态流动或是求初始孔隙压力的分布状态（见理论篇第三章流体-固体相互作用分析），则尽量要用比较低的K f ，不用折减。

这是由于对于大的K f 流动时间步长很小，并且，力学收敛性也较差。

在FLAC 3D 中用到的流动时间步长,∆ tf 与孔隙度n ，渗透系数k 以及K f 有如下关系：'f f kK n t ∝∆ （7.3） 对于可变形流体（多数课本中都是将流体设定为不可压缩的）我们可以通过获得的固结系数νC 来决定改变K f 的结果。

f 'K n m k C +=νν（7.4）其中3/4G K 1m +=ν f 'k k γ=其中，'k ——FLAC 3D 使用的渗透系数 k ——渗透系数，单位和速度单位一样（如米/秒）f γ——水的单位重量考虑到固结时间常量与νC 成比例，我么可以将K f 的值从其实际值（Pa 9102⨯）减少，利用上面得表达式看看其产生的误差。

基坑各向平均厚度（m）重度内摩擦角凝聚力土体与锚固体极限摩阻力标准值东向南向西向北向γφ CBC DE CD EF FA AB填土8 5 9 4 5 10 19 10 13 18 粘土 5.5 7.5 2.5 8.5 6.5 2.5 18.5 12 15 30 圆砾0.5 0.5 0.5 1 1 0.5 20 35 / 120 粉质粘土0.5 0.5 0.5 0.5 0.5 0.5 19.5 19 25 60 强风化板岩 2.5 8.5 7.5 7 6.5 3.5 21.5 30 30 150 中风化板岩15 15 15 15 15 15 23.5 35 35 220常用岩土材料力学参数(E, ν) 与(K, G)的转换关系如下：)21(3ν-=EK)1(2ν+=EG （7.2）当ν值接近0.5的时候不能盲目的使用公式3.5，因为计算的K 值将会非常的高，偏离实际值很多。

最好是确定好K 值(利用压缩试验或者P 波速度试验估计)，然后再用K 和ν来计算G 值。

表7.1和7.2分别给出了岩土体的一些典型弹性特性值。

岩石的弹性（实验室值）（Goodman,1980） 表7.1土的弹性特性值（实验室值）（Das,1980） 表7.2各向异性弹性特性——作为各向异性弹性体的特殊情况，横切各向同性弹性模型需要5中弹性常量：E 1, E 3, ν12,ν13和G 13；正交各向异性弹性模型有9个弹性模量E 1,E 2,E 3, ν12,ν13,ν23,G 12,G 13和G 23。

这些常量的定义见理论篇。

均质的节理或是层状的岩石一般表现出横切各向同性弹性特性。

一些学者已经给出了用各向同性弹性特性参数、节理刚度和空间参数来表示的弹性常数的公式。

表3.7给出了各向异性岩石的一些典型的特性值。

横切各向同性弹性岩石的弹性常数（实验室） 表7.37.3 固有的强度特性在FLAC 3D 中，描述材料破坏的基本准则是摩尔-库仑准则，这一准则把剪切破坏面看作直线破坏面：s 13N f φσσ=-+ （7.7）其中 )sin 1/()sin 1(N φφφ-+=1σ——最大主应力 (压缩应力为负); 3σ——最小主应力φ——摩擦角c ——粘聚力当0f s <时进入剪切屈服。

工程勘察中常用岩土工程参数及选用（超清晰表格）岩土参数的应用常规参数及应用剪切试验指标应用热物理指标地铁工程中用到的热物理指标主要有导热系数、导湿系数、比热容，测定热物理性能试验方法较多，各种不同的方法都有一定的适用范围。

常用的热物理指标的测定方法有面热源法、热线法和热平衡法。

三个热物理指标有下列相互关系：式中 &rho;密度（kg/m3）；&alpha;导温系数（m2/h）&lambda;导热系数（W/m&middot;K）C 比热容（kJ/kg&middot;K）地铁工程中，热物理参数主要用于通风设计、冷冻法施工设计中。

基床系数基床系数是地铁地下工程设计的重要参数，其数值的准确性关系到工程的安全性和经济性；对于没有工程积累的地区需要进行现场试验和专题研究，当有成熟地区经验时，可通过原位测试、室内试验结合地区经验综合确定：基床系数是地基土在外力作用下产生单位变形时所需的应力，也称弹性抗力系数或地基反力系数，一般可表示为：K＝P/S式中K基床系数（MPa/m）；P地基土所受的应力（MPa）；S地基的变形（m）。

基床系数与地基土的类别（砾状土、粘性土）、土的状况（密度、含水量）、物理力学特性、基础的形状及作用面积受力状况有关。

基床系数的确定方法如下：地基土的基床系数K可由原位荷载板试验（或K30试验）结果计算确定。

考虑到荷载板尺寸的影响，K值随着基础宽度B的增加而有所减小。

对于砾状土、砂土上的条形基础：对于粘性土上的条形基础：式中 K1是0.305m宽标准荷载板的标准基床系数或K30值。

地铁工程中基床系数主要用来进行地基梁计算、衬砌配筋计算、路基计算、支护结构计算等。

基坑深度范围内一般进行水平基床系数试验，基底以下土层一般考虑进行垂直基床系数试验。

桩的设计参数对于高架敷设方式的轨道工程，一般采用桩基础，部分地下车站设有中间柱时，一般会采用柱下桩基方案，当地下水埋深较浅时，考虑地下结构的抗浮问题，可能设置抗浮桩。

用动弹性模量换算静弹性模量
K U 与j 的关系
常 见 岩 石 抗 拉 强 度
岩石承载力标准值fk （kPa ）
d m
e jE E
岩体渗透性分级
岩石质量指标（RQD）
根据占孔取得的大于10CM的岩芯断块长度LP与岩芯进尺总长度LS之比
RQD（%）=LP/LS×100%
0—25 非常不好
25—50 不好
50—75 软好
75—90 好
90—100 非常好
岩体完整性系数Ku
为现场岩体弹性纵波速度与室内风干或烘干岩样（或现场岩块的弹性纵波）速度（m/s）的比值的平方
Ku=（Up/Up＇）2
完整性好 Ku＞0.9
较好 Ku 0.75-0.9
中等 Ku 0.45-0.75
较坏 Ku 0.2-0.45
坏 Ku ＜0.2
岩体分类
为纵横波速比VP/VS VP/VS=1.732 完全弹性介质
VP/VS＞2.5 破碎岩体
2.0＜VP/VS＜2.5 中等岩体
岩土热物理指标
各类岩石的动弹模(E
)和泊桑比(µ)
d
一些岩石的E 静、μ和K 0参考值
各类岩体的剪切强度参数表
岩体内摩擦角与岩块较接近，而内聚力则大大低于岩块。

说明结构面的存在主要是降低了岩体的连结能力，进而降低其内聚力。

围岩岩体按弹性波分类
围岩按岩体力学属性分类
围岩体按介质力学属性分类
围岩岩体结构力学指标
边坡分类表
各类滑坡分类法。

常用岩土材料力学重要参数(E, ν) 与(K, G)的转换关系如下：)21(3ν-=EK)1(2ν+=EG （7.2）当ν值接近0.5的时候不能盲目的使用公式3.5，因为计算的K 值将会非常的高，偏离实际值很多。

最好是确定好K 值(利用压缩试验或者P 波速度试验估计)，然后再用K 和ν来计算G 值。

表7.1和7.2分别给出了岩土体的一些典型弹性特性值。

各向异性弹性特性——作为各向异性弹性体的特殊情况，横切各向同性弹性模型需要5中弹性常量：E1, E3,ν12,ν13和G13；正交各向异性弹性模型有9个弹性模量E1,E2,E3,ν12,ν13,ν23,G12,G13和G23。

这些常量的定义见理论篇。

均质的节理或是层状的岩石一般表现出横切各向同性弹性特性。

一些学者已经给出了用各向同性弹性特性参数、节理刚度和空间参数来表示的弹性常数的公式。

表3.7给出了各向异性岩石的一些典型的特性值。

流体弹性特性——用于地下水分析的模型涉及到不可压缩的土粒时用到水的体积模量K f ，如果土粒是可压缩的，则要用到比奥模量M 。

纯净水在室温情况下的K f 值是2 Gpa 。

其取值依赖于分析的目的。

分析稳态流动或是求初始孔隙压力的分布状态（见理论篇第三章流体-固体相互作用分析），则尽量要用比较低的K f ，不用折减。

这是由于对于大的K f 流动时间步长很小，并且，力学收敛性也较差。

在FLAC 3D 中用到的流动时间步长,∆ tf 与孔隙度n ，渗透系数k 以及K f 有如下关系：'f f k K nt ∝∆ （7.3） 对于可变形流体（多数课本中都是将流体设定为不可压缩的）我们可以通过获得的固结系数νC 来决定改变K f 的结果。

f'K nm k C +=νν （7.4）其中3/4G K 1m +=νf 'k k γ=其中，'k ——FLAC 3D 使用的渗透系数k ——渗透系数，单位和速度单位一样（如米/秒） f γ——水的单位重量考虑到固结时间常量与νC 成比例，我么可以将K f 的值从其实际值（Pa 9102⨯）减少，利用上面得表达式看看其产生的误差。

K U 与j 的关系
常 见 岩 石 抗 拉 强 度
岩石承载力标准值fk （kPa ）
d m
e jE E
岩体渗透性分级
岩石质量指标（RQD）
根据占孔取得的大于10CM的岩芯断块长度LP与岩芯进尺总长度LS之比
RQD（%）=LP/LS×100%
0—25 非常不好
25—50 不好
50—75 软好
75—90 好
90—100 非常好
岩体完整性系数Ku
为现场岩体弹性纵波速度与室内风干或烘干岩样（或现场岩块的弹性纵波）
速度（m/s）的比值的平方
Ku=（Up/Up＇）2
完整性好 Ku＞
较好Ku 中等Ku 较坏 Ku 坏 Ku ＜
岩体分类
为纵横波速比VP/VS VP/VS= 完全弹性介质
VP/VS＞破碎岩体
＜VP/VS＜中等岩体
岩土热物理指标
各类岩石的动弹模(E
)和泊桑比(µ)
d
一些岩石的E静、μ和K
0参考值
各类岩体的剪切强度参数表
岩体内摩擦角与岩块较接近，而内聚力则大大低于岩块。

说明结构面的存在主要是降低了岩体的连结能力，进而降低其内聚力。

围岩岩体按弹性波分类
围岩按岩体力学属性分类
围岩体按介质力学属性分类
围岩岩体结构力学指标
边坡分类表
各类滑坡分类法。

岩土主要物理力学指标参考值（2）溢洪道工程地质条件坝址溢洪道位于左坝肩斜坡顶部，进口段至坡顶地形较平缓，坡顶至出口段为降坡段，斜坡坡度25～28°。

浅表层为全、强风化石英闪长岩，工程地质条件与大坝左坝肩基本一致，但全、强风化石英闪长岩风化严重，抗冲刷能力较弱。

（3）放水、冲沙洞工程地质条件①隧洞地质条件洞区地形、地质条件较简单，主要物理地质作用为自然风化、剥蚀，无滑坡、崩塌、泥石流等不良地质作用，未见断裂构造通过，整体稳定。

隧洞进口段为第四系冲洪积砾砂土覆盖层，结构松散，强度低，对洞口边坡需进行加固护坡。

隧洞洞身前段主要由弱风化石英闪长岩组成，岩体较破碎，岩体基本质量等级为Ⅳ级，自稳能力较差，成洞后稳定性差，隧洞开挖容易产生局部塌方、掉块等挤压形式变形破坏；隧洞中段主要由微风化石英闪长岩组成，岩体较完整，自稳能力较好，开挖后可基本稳定，局部可能会出现岩块位移错动掉块；隧洞出口段主要由弱风化石英闪长岩组成，岩体较破碎，自稳能力较差，隧洞开挖容易产生局部塌方、掉块等挤形式压变形破坏。

隧洞出口段该段地层为第四系冲洪积漂石土覆盖层，结构松散，强度低，开挖易产生塌方。

②隧洞岩土物理力学特性隧洞岩土物理力学特性主要物理力学指标参考前表。

工程岩体分级标准（上）2010-04-15 | 作者：| 来源：中国地质环境信息网| 【大中小】【打印】【关闭】1 总则1.0.1 为建立统一的评价工程岩体稳定性的分级方法；为岩石工程建设的勘察、设计、施工和编制定额提供必要的基本依据，制定本标准。

1.0.2 本标准适用于各类型岩石工程的岩体分级。

1.0.3 工程岩体分级，应采用定性与定量相结合的方法，并分两步进行，先确定岩体基本质量，再结合具体工程的特点确定岩体级别。

1.0.4 工程岩体分级所必需的地质调查和岩石试验，除应符合本标准外，尚应符合有关现行国家标准的规定。

2 术语、符号2.l 术语2.1.1 岩石工程rock engineering以岩体为工程建筑物地甚或环境，并对岩体进行开挖或加固的工程，包括地下工程和地面工程。

岩土主要物理力学指标参考值（2）溢洪道工程地质条件坝址溢洪道位于左坝肩斜坡顶部，进口段至坡顶地形较平缓，坡顶至出口段为降坡段，斜坡坡度25～28°。

浅表层为全、强风化石英闪长岩，工程地质条件与大坝左坝肩基本一致，但全、强风化石英闪长岩风化严重，抗冲刷能力较弱。

（3）放水、冲沙洞工程地质条件①隧洞地质条件洞区地形、地质条件较简单，主要物理地质作用为自然风化、剥蚀，无滑坡、崩塌、泥石流等不良地质作用，未见断裂构造通过，整体稳定。

隧洞进口段为第四系冲洪积砾砂土覆盖层，结构松散，强度低，对洞口边坡需进行加固护坡。

隧洞洞身前段主要由弱风化石英闪长岩组成，岩体较破碎，岩体基本质量等级为Ⅳ级，自稳能力较差，成洞后稳定性差，隧洞开挖容易产生局部塌方、掉块等挤压形式变形破坏；隧洞中段主要由微风化石英闪长岩组成，岩体较完整，自稳能力较好，开挖后可基本稳定，局部可能会出现岩块位移错动掉块；隧洞出口段主要由弱风化石英闪长岩组成，岩体较破碎，自稳能力较差，隧洞开挖容易产生局部塌方、掉块等挤形式压变形破坏。

隧洞出口段该段地层为第四系冲洪积漂石土覆盖层，结构松散，强度低，开挖易产生塌方。

②隧洞岩土物理力学特性隧洞岩土物理力学特性主要物理力学指标参考前表。

工程岩体分级标准（上）2010-04-15 | 作者：| 来源：中国地质环境信息网| 【大中小】【打印】【关闭】1 总则1.0.1 为建立统一的评价工程岩体稳定性的分级方法；为岩石工程建设的勘察、设计、施工和编制定额提供必要的基本依据，制定本标准。

1.0.2 本标准适用于各类型岩石工程的岩体分级。

1.0.3 工程岩体分级，应采用定性与定量相结合的方法，并分两步进行，先确定岩体基本质量，再结合具体工程的特点确定岩体级别。

1.0.4 工程岩体分级所必需的地质调查和岩石试验，除应符合本标准外，尚应符合有关现行国家标准的规定。

2 术语、符号2.l 术语2.1.1 岩石工程rock engineering以岩体为工程建筑物地甚或环境，并对岩体进行开挖或加固的工程，包括地下工程和地面工程。
