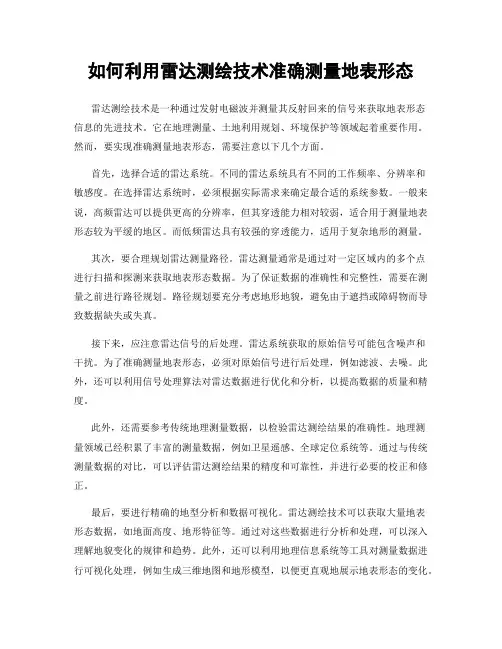

如何利用雷达测绘技术准确测量地表形态雷达测绘技术是一种通过发射电磁波并测量其反射回来的信号来获取地表形态信息的先进技术。
它在地理测量、土地利用规划、环境保护等领域起着重要作用。
然而，要实现准确测量地表形态，需要注意以下几个方面。
首先，选择合适的雷达系统。
不同的雷达系统具有不同的工作频率、分辨率和敏感度。
在选择雷达系统时，必须根据实际需求来确定最合适的系统参数。
一般来说，高频雷达可以提供更高的分辨率，但其穿透能力相对较弱，适合用于测量地表形态较为平缓的地区。
而低频雷达具有较强的穿透能力，适用于复杂地形的测量。
其次，要合理规划雷达测量路径。
雷达测量通常是通过对一定区域内的多个点进行扫描和探测来获取地表形态数据。
为了保证数据的准确性和完整性，需要在测量之前进行路径规划。
路径规划要充分考虑地形地貌，避免由于遮挡或障碍物而导致数据缺失或失真。
接下来，应注意雷达信号的后处理。
雷达系统获取的原始信号可能包含噪声和干扰。
为了准确测量地表形态，必须对原始信号进行后处理，例如滤波、去噪。
此外，还可以利用信号处理算法对雷达数据进行优化和分析，以提高数据的质量和精度。
此外，还需要参考传统地理测量数据，以检验雷达测绘结果的准确性。
地理测量领域已经积累了丰富的测量数据，例如卫星遥感、全球定位系统等。
通过与传统测量数据的对比，可以评估雷达测绘结果的精度和可靠性，并进行必要的校正和修正。
最后，要进行精确的地型分析和数据可视化。
雷达测绘技术可以获取大量地表形态数据，如地面高度、地形特征等。
通过对这些数据进行分析和处理，可以深入理解地貌变化的规律和趋势。
此外，还可以利用地理信息系统等工具对测量数据进行可视化处理，例如生成三维地图和地形模型，以便更直观地展示地表形态的变化。
综上所述，利用雷达测绘技术准确测量地表形态需要综合考虑雷达系统选择、路径规划、信号处理、对比分析和地型分析等因素。
只有在多个环节都进行精心设计和操作，并充分利用现代技术手段进行数据处理和可视化，才能获得准确、可靠的地表形态数据，为地理测量和相关领域的研究提供有力支持。
地质雷达实施方案地质雷达是一种利用电磁波穿透地下并检测地下结构的仪器，广泛应用于地质勘探、地下管线检测、建筑工程等领域。
本文将介绍地质雷达的实施方案，包括前期准备、实施步骤、数据处理和分析等内容。
一、前期准备在进行地质雷达实施前，需要进行一些前期准备工作。
首先是确定勘探区域，根据勘探目的和地质条件选择合适的勘探区域。
其次是进行现场勘察，了解地面情况、地下障碍物、地形地貌等信息，为后续实施提供参考。
同时需要准备好地质雷达设备，包括主机、天线、数据采集系统等设备，并对设备进行检查和测试，确保设备正常工作。
二、实施步骤1. 布设测量线路根据勘探区域的地形地貌和勘探目的，确定测量线路的布设方案。
通常采用直线、网格状或曲线布设方式，根据实际情况选择合适的布设方式。
2. 调试设备在进行实际测量前，需要对地质雷达设备进行调试和校准。
包括设置合适的工作参数、校准天线、检查数据采集系统等工作。
3. 进行测量根据布设的测量线路，进行地质雷达的实际测量工作。
在测量过程中，需要注意设备的稳定性和数据的准确性，确保测量结果的可靠性。
4. 数据采集地质雷达在测量过程中会实时采集数据，包括地下结构的反射信号、地质层的界面等信息。
需要对这些数据进行实时采集和记录，确保数据完整和准确。
5. 数据处理和分析测量完成后，需要对采集到的数据进行处理和分析。
包括数据的清洗、滤波、成像等工作，最终得到地下结构的图像和分析结果。
三、数据处理和分析1. 数据清洗对采集到的原始数据进行清洗和去噪处理，去除干扰信号和噪声，提高数据的质量和可靠性。
2. 数据滤波对清洗后的数据进行滤波处理，提取地下结构的反射信号，增强目标信号的清晰度和可视化效果。
3. 数据成像利用成像算法对滤波后的数据进行成像处理，得到地下结构的图像和剖面图，直观展示地下结构和地质层的分布情况。
4. 数据分析对成像后的数据进行分析，包括地下结构的特征识别、地质层的界面识别、岩性解译等工作，为后续地质勘探和工程设计提供参考和依据。
地质雷达检测施工细则（从1前期工作到8工作成果展示）雷达检测施工细则为保证本项目部在本次雷达检测过程中能够及时准确地完成任务，我检测组特针对雷达检测施工工作做出以下细则，本细则自即日期开始实施，要求全部检测人员认真、严格执行。
一、前期准备工作（一）雷达检测组技术负责人制定雷达检测工作进度表，下发全体技术人员，要求技术人员按此进度表制定详细工作计划，以便于雷达检测组能及时地向施工方提前发出雷达检测通知，便于施工单位提前做好雷达检测的必要准备工作，以保证施工单位调整施工进度，且利于我方及时、高效地完成雷达检测工作。
（二）雷达检测组技术负责人要根据检测目的计算好仪器的参数设置，以保证能在现场采集到全面、高效的数据记录；布线方式可根据掌子面地质情况及施工条件，现场设计合理的采集测线。
（三）雷达检测组技术负责人在出发前进行仪器的全面检查，避免由人为因素造成工地采集过程中出现采集中断。
二、现场采集工作（一）雷达采集过程中要求有至少两名专业技术人员在场，以保证仪器操作、天线布设及仪器采集过程中的维护工作，同时在采集过程中要做好仪器的保护工作，防止人为或落石等造成仪器的损坏情况发生。
（二）雷达检测数据采集现场保证至少一人为专业地质描述人员，按要求做好掌子面及周边围岩的描述。
三、雷达检测组描述人员管理（一）雷达检测组描述人员做好现场记录，为能准确记录现场地质情况，要求描述人员带必要的工具（地质锤、罗盘、放大镜、皮尺、花杆）。
（二）描述人员要对周边围岩进行详细的描述，对于大于25cm 的裂隙或节理一定要进行详细描述（包括长度、走向、宽度、数量），对其可能的延伸方向要进行三维推断描述。
要求描述信息准确，有效，并在野外做出描述草图，以备后期的资料整理与存档。
（三）雷达检测描述人员要对记录进行全面记载，包括：1、断面号，要求为简单易记，能反映断面所处隧道的准确位置。
2、里程号，要求精确到0.1m （如XX检测的位置为K66+000.3）。
地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线移动。
（3）避开高电导屏蔽层或大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
一般情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。

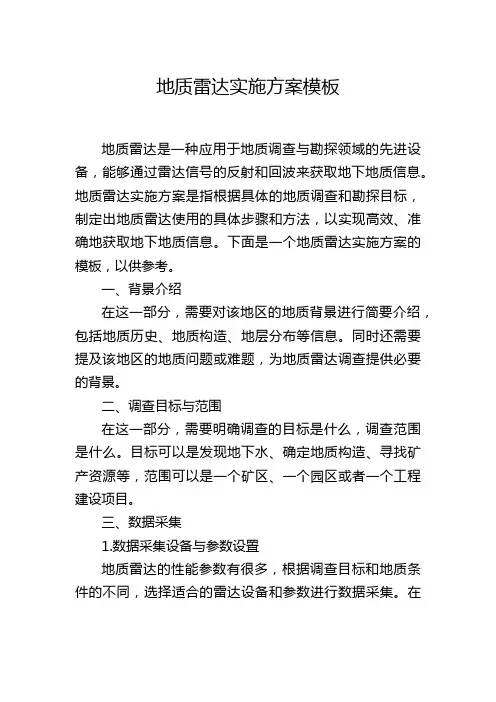

地质雷达实施方案模板地质雷达是一种应用于地质调查与勘探领域的先进设备，能够通过雷达信号的反射和回波来获取地下地质信息。
地质雷达实施方案是指根据具体的地质调查和勘探目标，制定出地质雷达使用的具体步骤和方法，以实现高效、准确地获取地下地质信息。
下面是一个地质雷达实施方案的模板，以供参考。
一、背景介绍在这一部分，需要对该地区的地质背景进行简要介绍，包括地质历史、地质构造、地层分布等信息。
同时还需要提及该地区的地质问题或难题，为地质雷达调查提供必要的背景。
二、调查目标与范围在这一部分，需要明确调查的目标是什么，调查范围是什么。
目标可以是发现地下水、确定地质构造、寻找矿产资源等，范围可以是一个矿区、一个园区或者一个工程建设项目。
三、数据采集1.数据采集设备与参数设置地质雷达的性能参数有很多，根据调查目标和地质条件的不同，选择适合的雷达设备和参数进行数据采集。
在这一部分，需要详细描述选择的设备和参数设置，并给出相应的理由。
2.数据采集方法地质雷达的数据采集可以采用直接法或者间接法。
直接法是指将雷达设备直接放置于地表进行扫描，适用于地质条件复杂的情况。
间接法是指通过钻孔或者其他方式将雷达设备送至地下进行数据采集，适用于需要获取地质剖面或者深层地质信息的情况。
在这一部分，需要详细描述选择的数据采集方法，并给出相应的理由。
3.数据采集时间和频率地质雷达的数据采集时间和频率对于结果的准确性和可靠性有重要影响。
在这一部分，需要明确数据采集的时间段和频率，并解释选择的原因。
四、数据处理与分析1.数据处理方法地质雷达采集到的原始数据需要经过一系列的处理步骤，包括去除噪声、平滑处理、时域滤波等。
在这一部分，需要详细描述选择的数据处理方法，并给出相应的理由。
2.数据分析方法地质雷达数据的分析可以采用多种方法，如时域分析、频域分析、空域分析等。
在这一部分，需要详细描述选择的数据分析方法，并给出相应的理由。
3.数据解释和成果呈现地质雷达数据的解释需要结合地质背景和调查目标进行综合分析，形成地质构造图或者地质剖面图等成果。

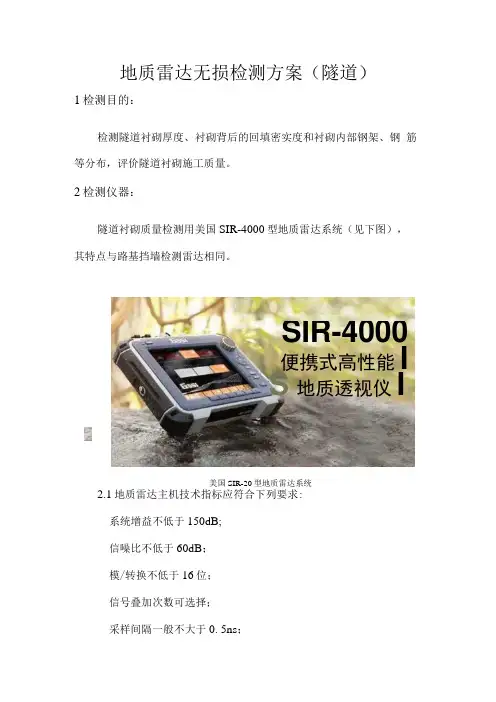

地质雷达无损检测方案（隧道） 1检测目的：检测隧道衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢 筋等分布，评价隧道衬砌施工质量。
2检测仪器：隧道衬砌质量检测用美国SIR-4000型地质雷达系统（见下图）， 其特点与路基挡墙检测雷达相同。
2.1地质雷达主机技术指标应符合下列要求:系统增益不低于150dB;信噪比不低于60dB ；模/转换不低于16位；信号叠加次数可选择；采样间隔一般不大于0. 5ns ；SIR-4000便携式高性能I S 地质透视仪I美国SIR-20型地质雷达系统实时滤波功能可选择；具有点测与连续测量功能；具有手动或自动位置标记功能；具有现场数据处理功能。
2. 2地质雷达天线可采用不同频率天线组合，技术指标应符合下列要求：具有屏蔽功能；最大探测深度应大于2m；垂直分辨率应高于2cm o3检测方法及原理：地质雷达是采用无线电波检测地下介质分布和对不可见目标体或地下界面进行扫描，以确定其内部结构形态或位置的电磁技术。
其工作原理为：高频电磁波以宽频带脉冲形式通过发射天线发射，经目标体反射或透射，被接受天线所接收。
高频电磁波在介质中传播时，其路径、电磁场强度和波形将随所通过介质的电性质及集合形态而变化，由此通过对时域波形的采集、处理和分析，可确定地下界面或目标体的空间位置或结构状态。
地质雷达具有高分辨率、无损性、高效率、抗干扰能力强等特点。
现场检测时地质雷达的发射天线和接收天线密贴于待检表面，雷达波通过天线进入混凝土以及相应介质中，遇到钢筋、钢质拱架、材质有差别的混凝土、混凝土中间的不连续面、混凝土与空气分界面、混凝土与岩石分界面等产生反射，接收天线收到反射波，测出反射波的入射、反射双向走时，就可以算出反射波走过的路程长度，从而求出天线距反射面的距离D。
D= V ×∆t∕2式中：D——天线到反射面的距离；V一一雷达波的行走速度；∆t一一雷达波从发射至接收到反射波的走时，用ns计。

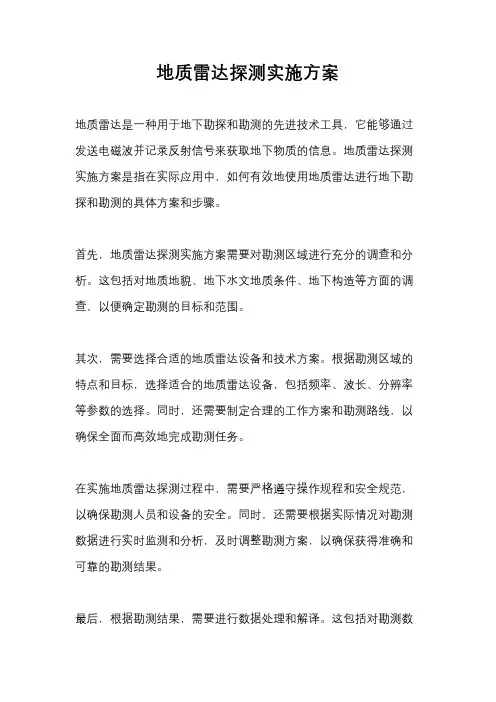

地质雷达探测实施方案
地质雷达是一种用于地下勘探和勘测的先进技术工具，它能够通过发送电磁波并记录反射信号来获取地下物质的信息。
地质雷达探测实施方案是指在实际应用中，如何有效地使用地质雷达进行地下勘探和勘测的具体方案和步骤。
首先，地质雷达探测实施方案需要对勘测区域进行充分的调查和分析。
这包括对地质地貌、地下水文地质条件、地下构造等方面的调查，以便确定勘测的目标和范围。
其次，需要选择合适的地质雷达设备和技术方案。
根据勘测区域的特点和目标，选择适合的地质雷达设备，包括频率、波长、分辨率等参数的选择。
同时，还需要制定合理的工作方案和勘测路线，以确保全面而高效地完成勘测任务。
在实施地质雷达探测过程中，需要严格遵守操作规程和安全规范，以确保勘测人员和设备的安全。
同时，还需要根据实际情况对勘测数据进行实时监测和分析，及时调整勘测方案，以确保获得准确和可靠的勘测结果。
最后，根据勘测结果，需要进行数据处理和解译。
这包括对勘测数
据进行质量控制和校正，以及对数据进行解译和分析，从而获得地下物质的分布、性质和结构等信息。
同时，还需要将勘测结果与实际地质情况进行对比和验证，以确保勘测结果的准确性和可靠性。
总之，地质雷达探测实施方案是地下勘探和勘测工作中至关重要的一环，它的合理制定和有效实施对于获得准确和可靠的地下信息具有重要意义。
只有通过科学规划和严格实施，才能确保地质雷达探测工作的顺利进行和取得成功。
雷达路面检测技术方案一、引言路面检测是智能驾驶系统中的重要环节，能够帮助自动驾驶车辆实时获取路面情况并作出相应决策。
雷达作为一种重要的感知技术，具有高精度、远距离探测能力和良好的天气适应性，因此在路面检测中有着广泛的应用前景。
本文将基于雷达技术，提出一种路面检测技术方案。
二、方案概述本方案利用车载雷达设备对路面进行检测和引导，通过雷达系统实时获取路面的状态信息，包括道路曲率、交通状况、路标和障碍物等，并通过车辆内部算法进行数据处理和分析，提供给自动驾驶系统进行决策和控制。
三、雷达感知系统设计1.硬件设备选择选择高精度、高分辨率的毫米波雷达作为感知系统的核心设备，能够实时获取路面情况。
对于道路曲率的检测，可以选择多通道雷达或扫描式雷达，能够提供更详细的地形和路况信息。
此外，要考虑雷达天线的安装位置和角度，以最大程度上提高感知效果。
2.数据采集与传输利用雷达系统对道路进行扫描，获取雷达回波数据，通过车载系统进行处理和分析。
可以采用高速串口或以太网接口，实时传输雷达数据到车辆控制单元，以便进行下一步的处理和决策。
四、路面检测算法设计1.道路曲率检测算法基于雷达数据，可以提取道路的边界轮廓，并计算道路的曲率。
通过曲率的变化，可以判断道路的转弯情况。
可以采用曲率计算方法，例如利用卡尔曼滤波器进行数据处理和滤波，并应用斯坦福缺口检测算法进行曲率计算。
2.路标检测算法基于雷达数据，可以检测路标的位置和形状。
可以采用模板匹配和特征提取方法，对雷达数据进行处理和分析，找出与路标相匹配的特征。
可以训练一个分类器来区分不同类型的路标，并将结果传递给自动驾驶系统进行决策和控制。
3.障碍物检测算法基于雷达数据，可以检测前方障碍物的位置和距离。
可以采用基于模型的方法，通过建立物体的几何和运动模型，并对雷达数据进行匹配和分析，判断是否存在障碍物，并提取其位置和形状信息。
可以利用卡尔曼滤波器进行障碍物的跟踪和预测，以提供更准确的决策支持。

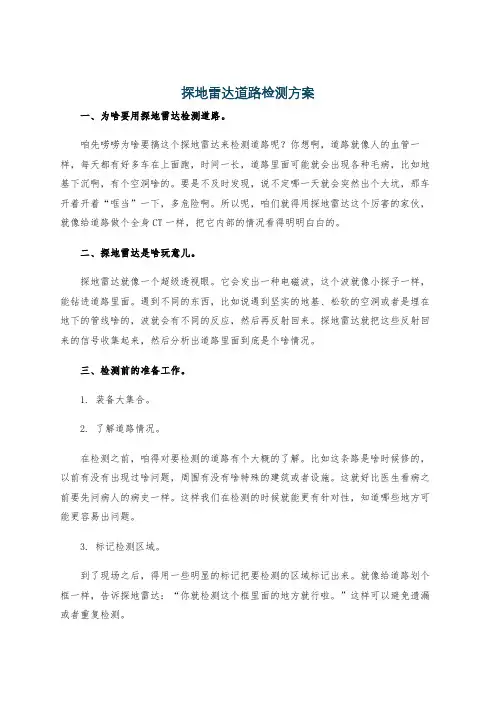

探地雷达道路检测方案一、为啥要用探地雷达检测道路。
咱先唠唠为啥要搞这个探地雷达来检测道路呢？你想啊，道路就像人的血管一样，每天都有好多车在上面跑，时间一长，道路里面可能就会出现各种毛病，比如地基下沉啊，有个空洞啥的。
要是不及时发现，说不定哪一天就会突然出个大坑，那车开着开着“哐当”一下，多危险啊。
所以呢，咱们就得用探地雷达这个厉害的家伙，就像给道路做个全身CT一样，把它内部的情况看得明明白白的。
二、探地雷达是啥玩意儿。
探地雷达就像一个超级透视眼。
它会发出一种电磁波，这个波就像小探子一样，能钻进道路里面。
遇到不同的东西，比如说遇到坚实的地基、松软的空洞或者是埋在地下的管线啥的，波就会有不同的反应，然后再反射回来。
探地雷达就把这些反射回来的信号收集起来，然后分析出道路里面到底是个啥情况。
三、检测前的准备工作。
1. 装备大集合。
2. 了解道路情况。
在检测之前，咱得对要检测的道路有个大概的了解。
比如这条路是啥时候修的，以前有没有出现过啥问题，周围有没有啥特殊的建筑或者设施。
这就好比医生看病之前要先问病人的病史一样。
这样我们在检测的时候就能更有针对性，知道哪些地方可能更容易出问题。
3. 标记检测区域。
到了现场之后，得用一些明显的标记把要检测的区域标记出来。
就像给道路划个框一样，告诉探地雷达：“你就检测这个框里面的地方就行啦。
”这样可以避免遗漏或者重复检测。
四、检测过程。
1. 设备安装与调试。
把探地雷达的设备安装好，天线要稳稳地放在地上，然后连接好各种线，打开主机。
就像给机器开机预热一样，要对设备进行调试，确保它能正常工作。
比如说调整一下发射功率、接收灵敏度啥的，让它处于最佳状态，就像给运动员做热身运动，准备好迎接“比赛”。
2. 开始检测。
然后就可以开始沿着标记好的区域慢慢地移动探地雷达了。
这个移动速度可不能太快，就像散步一样，慢慢地走，这样才能保证雷达能把下面的情况探测清楚。
在移动的过程中，操作人员要时刻盯着设备的屏幕，看看有没有什么异常的信号。
地质雷达检测实施细则地质雷达是一种基于电磁波原理的探测设备，可以用于地下勘探、寻找地下水资源、检测地下管线等。
为了确保地质雷达的有效使用和安全性，制定一份地质雷达检测实施细则非常必要。
以下是一份地质雷达检测实施细则的范例，供参考。
一、总则1.地质雷达检测工作必须严格按照国家相关法律法规的规定进行，确保安全、高效完成任务。
2.地质雷达检测实施过程中，必须遵守现场管理规定，保持现场整洁，确保设备正常运行。
3.所有参与地质雷达检测工作的人员必须具备相关的培训和资质，熟悉操作规程和注意事项。
二、前期准备1.在进入检测区域前，要事先了解区域地质环境、地下情况，并掌握相关图纸和资料。
2.在进行地质雷达检测时，应将现场电磁干扰源清除，以保证成果质量。
3.进入检测现场前，要对地质雷达仪器进行检查，确保设备正常运行，并及时更换电池。
三、操作要点1.地质雷达应正确设置参数，包括频率、波速、取样距离等，以提高数据的准确性。
2.进行地质雷达扫描时，应保持仪器的平稳移动，避免晃动或颠簸，以保证数据的稳定性。
3.在数据采集过程中，要注意保存现场照片和记录数据的时间、坐标等关键信息，以备后期分析和比对。
4.在进行数据分析时，应结合现场地质情况，对数据进行合理解释，提取有用信息，绘制相关图像和报告。
5.在地质雷达检测过程中，要随时关注设备的工作状态和电池电量，及时更换电池，确保设备的正常运行。
四、安全措施1.发现雷电或其他极端天气情况时，应立即停止地质雷达检测，保证人员的安全。
2.在使用地质雷达时，应尽量避免接触高压线路或临近高压线路，确保人员安全。
3.在不同场地进行地质雷达检测时，应根据不同情况采取相应的安全措施，保障人员的生命财产安全。
五、数据处理和应用1.地质雷达检测完成后，应及时对数据进行备份和存储，以防数据丢失或损坏。
2.在数据处理过程中，应进行质检，对数据进行筛查和清理，排除异常数据和干扰信号。
3.在数据应用中，要根据实际需要进行数据解释和分析，提取有用信息，为后续工作提供科学依据。
使用地面雷达进行地下空间探测的技术要点一、引言地下空间探测是指利用地面雷达技术对地下的物质和结构进行探测和识别。
它是一种非侵入性的探测手段，可以在不破坏地表的情况下获取地下信息。
地下空间探测技术在地质勘察、矿产资源勘探、城市规划等领域具有广泛应用的前景。
本文将介绍使用地面雷达进行地下空间探测的技术要点，并探讨其中的关键问题。
二、地面雷达的工作原理地面雷达的工作原理是通过发送电磁波并接收其反射信号来获取地下结构的信息。
雷达系统主要由发射器、接收器和信号处理系统组成。
发射器产生的电磁波在地下物质中传播，当遇到不同介质的边界或物质变化时，部分电磁波会发生反射、折射和散射。
接收器将接收到的反射信号转换为电信号并传送给信号处理系统进行分析和解释。
三、地下空间探测的关键问题1. 信号处理与反演信号处理是地下空间探测中最关键的环节之一。
由于地下介质的复杂性和多样性，通过地面雷达获取的反射信号往往受到噪声和多路径效应的干扰。
因此，在信号处理过程中需要对噪声进行滤除，并采用合适的算法对反射信号进行分析和解释，以还原地下结构的特征。
2. 多频段与多天线为了获得较好的地下探测效果，通常需要在多个频段下进行探测。
不同频段的电磁波在地下介质中的传播性质不同，可以提供互补的信息，增加检测的可靠性和准确性。
此外，多天线系统也能够提供更多方向的观测数据，进一步提高地下空间探测的分辨能力。
3. 精确成像与反演地下空间探测需要对接收到的复杂反射信号进行成像和反演。
成像是根据接收到的信号重构地下结构的过程，可以通过反射率剖面和径迹扫描等方式对地下结构进行展示。
反演则是根据经验模型或数值模拟方法，将地下介质的物理性质从反射信号中推测出来。
精确的成像与反演对于获得高分辨率和准确性的地下结构信息至关重要。
四、应用案例与展望地面雷达技术在地下探测领域已经取得了一定的成果。
在地质勘察方面，地面雷达可以用于地下水和岩层的探测，帮助寻找水源和探明地下地质构造；在矿产资源勘探方面，地面雷达可以用于探测矿体的形状和位置，辅助矿产开发和勘测；在城市规划方面，地面雷达可以用于探测地下管线的分布和状况，为城市基础设施建设提供参考。
地面雷达侦察设备外场试验方法今天咱们来聊聊地面雷达侦察设备外场试验方法。
这事儿其实没那么复杂，只要按照一些基本的步骤来，就能顺利进行啦。
首先呢，咱们得选一个合适的外场地点。
这个地点啊，得尽量远离那些可能会干扰雷达信号的东西，像大型的金属建筑或者电磁辐射源啥的。
我觉得呢，空旷一点的地方就挺好，比如说那种比较大的平原或者山顶（当然得是安全的山顶哦）。
不过呢，在选择的时候也要考虑到交通方不方便，毕竟设备啥的都挺重的，要是运输不方便那可就麻烦大了！选好地点之后，就该把咱们的地面雷达侦察设备运过去了。
在运输过程中，一定要小心啊！这设备都挺精密的，磕了碰了可不好。
我就见过有的粗心大意的，结果设备有点小损伤，后面试验的时候就老是出问题，真的很头疼呢。
设备运到地方后，接下来就是安装啦。
这个安装过程呢，得按照设备的说明书来。
但是呢，说明书有时候也不是特别详细，有些小细节可能还得自己摸索一下。
比如说，有的接口看起来都差不多，可千万别接错了哦！这时候如果有经验丰富的人在旁边指导一下就再好不过了。
根据我的经验，在安装的时候多检查几遍，确保每个部件都安装牢固，这样后面试验的时候就会少很多麻烦事。
安装好之后呢，咱们就可以开始进行初步的调试了。
这一步啊，就像是给设备做个小体检，看看它是不是正常工作。
你可以先简单地设置一些基本参数，然后看看设备有没有正常响应。
如果没有的话，也别慌，仔细检查一下线路啊，参数设置啊啥的。
有时候可能就是一个小问题，但是找起来却很费时间，这时候耐心就很重要啦！试验完成之后呢，要对设备进行清理和检查。
看看设备有没有因为试验而受到损坏，把数据整理好。
这一步很重要哦！如果不做好这一步，下次再用设备的时候可能就会遇到问题。
哎地面雷达侦察设备外场试验方法大概就是这样啦。
虽然刚开始可能会觉得有点手忙脚乱，但只要多做几次，就会越来越熟练啦！希望大家都能顺利完成试验哦！。
使用雷达技术进行地表变形测量的实用技巧地表变形是地质灾害发生的重要前兆，如何准确、及时地测量地表变形是保障地震、滑坡、地裂缝等地质灾害预警和防治的关键之一。
雷达技术因其非接触、高精度、全天候等特点，被广泛应用于地表变形的测量中。
本文将介绍使用雷达技术进行地表变形测量的实用技巧，以帮助研究人员和工程师更好地应用该技术。
一、合理选择雷达系统在进行地表变形测量之前，首先需要选择合适的雷达系统。
雷达系统通常由雷达扫描仪、控制软件和数据处理软件等组成。
选择雷达系统时，应综合考虑其波长、分辨率、重复性等相关参数。
波长是雷达系统测量能力的重要指标，一般而言，波长越短测量精度越高。
因此，在选择雷达系统时，应优先考虑具有较短波长的系统。
此外，分辨率也是一个关键参数，较高的分辨率能够提供更精确的地表形变信息。
同时，重复性是衡量雷达系统测量精度的重要指标之一。
在实际应用中，由于各种环境因素的干扰，雷达系统很难保证每次测量都完全一致。
因此，在选择雷达系统时，应选择具有较高重复性的系统。
整体而言，选择合适的雷达系统是进行地表变形测量的基础，它将直接影响到测量精度和效果。
二、考虑传输路径的遮挡雷达技术在进行地表变形测量时，需要通过传输路径将信号传输至目标区域。
然而，地形起伏和遮挡物会造成信号传输的影响，进而影响测量的准确性。
因此，在进行地表变形测量前，应充分考虑传输路径的遮挡情况，选择合适的传输路径。
通常情况下，传输路径的选择应尽量避免遮挡物，以保证信号的传输畅通。
在实际操作中，可以采用多参考点的方法来克服传输路径遮挡的问题。
通过布置多个基准点，可以实现信号的传输路径多样化，提高测量的准确性和可靠性。
三、合理选择测量时间地表变形是一个动态过程，随着时间的推移，地表的形变也在不断变化。
选择合适的测量时间对于准确捕捉地表变形的特征至关重要。
首先，应选择相对稳定的天气条件进行测量。
雷达技术对于外界光照、温度等因素的敏感度较低，但是较恶劣的天气条件（如大雨、大雾等）会造成信号的衰减和传输路径的干扰，影响测量结果。
使用激光雷达进行地形测绘与变形监测的方法地形测绘和变形监测是地质、土地规划和建筑工程等领域不可或缺的部分。
随着科技的进步，激光雷达(LiDAR)技术在地形测绘与变形监测中起到越来越重要的作用。
本文将介绍使用激光雷达进行地形测绘与变形监测的方法。
激光雷达是一种主动遥感技术，通过向目标发射激光脉冲并测量返回脉冲的时间差来确定目标的位置和形状。
对于地形测绘与变形监测来说，激光雷达能够提供高精度、高分辨率的数据，可以检测地面的高度、形态和变形情况。
在进行地形测绘时，激光雷达通过发射大量的激光脉冲，精确测量激光脉冲从发射到接收的时间差，并结合GPS和惯性导航系统数据，可以得到地球表面的三维坐标。
这些数据可以用来绘制高程模型和数字地形模型，进而帮助我们了解地形的特征和变化。
激光雷达的高分辨率和高精度使得地形测绘可以达到更精细和准确的水平。
与地形测绘不同，变形监测是通过对同一地点进行多次激光扫描来比较地表的变化。
在进行变形监测时，激光雷达需要在不同的时间点对同一地点进行扫描，并记录下地表的高度。
通过比较多次扫描的数据，可以分析地表的变形情况，例如地面沉降、地震引起的地表位移等。
激光雷达的高精度和高分辨率使得变形监测可以检测出非常微小的地表变化，对于土地规划和建筑工程等领域来说非常有价值。
然而，使用激光雷达进行地形测绘与变形监测也存在一些挑战。
首先，激光雷达的设备和数据处理相对较为昂贵。
其次，在复杂地形和不同类型的地表上进行测量可能存在一些误差。
此外，激光雷达的测量精度也会受到天气条件的影响，例如雨雪或强阳光。
为了克服这些挑战，研究人员和工程师们不断努力改进激光雷达技术。
他们通过改进激光雷达的硬件和算法，提高了激光雷达的测量精度和适应性。
同时，他们也研究和应用不同的数据处理方法，以减少误差，并提高对复杂地形的测量能力。
总结起来，使用激光雷达进行地形测绘与变形监测是一项重要且有挑战的工作。
激光雷达能够提供高分辨率、高精度的数据，可以帮助我们了解地表的形态和变化。
地表雷达检测技术方案无需删除明显有问题的段落，因为文章只有一句话，以下是小幅度改写后的文章：XXX编制了贵阳市轨道交通2号线兴筑西路站至水井坡站区间地表雷达探测技术方案。
该方案已通过技术审核并获得批准，于2016年3月15日发布。
1.工程概况本文介绍的是一项雷达探测工程，旨在对某一区域进行探测，以获取地下物质的信息。
该工程的探测方式是非侵入性的，可以有效地避免对地下结构造成损伤。
2.探测项目和方法本工程的探测项目主要包括地下管道、地下水源和地下金属等物质的探测。
探测方法采用雷达技术，通过发射电磁波并接收反射波，来获取地下物质的信息。
该方法具有高精度、高效率、非侵入性等优点。
3.编制依据本工程的编制依据主要包括国家相关法律法规、工程技术标准和行业规范等。
同时，还需考虑当地的气候、地质、地形等因素，以确保探测结果的准确性和可靠性。
4.雷达探测的基本原理雷达探测的基本原理是利用电磁波在不同介质中的传播速度差异来探测地下物质的位置和性质。
通过发射电磁波并接收反射波，可以得到地下物质的深度、形状、大小等信息。
5.探测流程本工程的探测流程主要包括勘察、布设、探测、数据处理和成果分析等步骤。
其中，勘察和布设是探测前的准备工作，探测和数据处理是核心环节，成果分析是对探测结果的评估和总结。
6.检测仪器和设备本工程需要使用的检测仪器和设备包括雷达探测仪、电磁波发射器、接收器、数据采集器等。
这些设备需要具备高精度、高灵敏度、稳定性等特点，以确保探测结果的准确性和可靠性。
7.需有关单位配合的事项本工程需要有关单位的配合，包括地方政府、相关部门和业主等。
需要与其沟通协调工作计划、场地安排、设备调试等事宜，以确保工程顺利进行。
8.质量和安全保证措施本工程需要采取一系列的质量和安全保证措施，包括设备检测、现场监测、人员培训等。
同时，还需制定应急预案，以应对突发事件，确保工程的顺利进行。
9.预期成果本工程的预期成果主要包括地下物质的位置、形状、大小等信息，以及对地下管道、水源、金属等物质的探测结果。
某某高速公路二期工程某某段段隧道群衬砌质量探地雷达检测方案某某公司二○○七年七月六日一、工程概况某某高速公路某某段段二期工程隧道群位于河北省蔚县境内，隧道群建设区域内广泛分布中上元古界白云岩，柱状节理发育，又因受构造运动影响，局部风化破碎较为严重，局部地段若施工不当则有可能造成脱空、渗漏等质量病害，危及后期行车安全，为了对隧道群施工的质量进行整体评价，并为后阶段隧道施工提出指导性建议，受某某高速公路某某段段二期指挥部的委托，某某公司于二○○七年七月七日开始对某某高速公路二期工程隧道群的衬砌质量，进行探地雷达检测。
二、检测内容（1）衬砌厚度（一衬、二衬）；（2）钢拱架间距、钢筋网密度；（3）衬砌背后脱空、不密实区。
三、检测依据（1）《公路工程质量检验评定标准》（JTGF80-1-2004）；（2）参照《铁路隧道衬砌质量无损检测规程》（TB10223-2004）；（3）《公路隧道养护技术标准》（JTGH12-2003）；（4）业主、总监办关于隧道群地质雷达检测的指导意见。
四、测线布置依据《公路工程质量检验评定标准》（JTGF80-1-2004）及《铁路隧道衬砌质量无损检测规程》（TB10223-2004）中关于隧道雷达检测的布线原则，结合业主、总监办对测线布置的建议，本次检测采用纵向布线，即在拱顶部位布设一条测线，偏离隧道中心±30度角处布设两条测线，两侧边墙分别布设一条测线，仰拱中心位置布设一条测线，共六条测线。
在检测过程中发现的异常部位，根据实际情况适当进行加密测量。
测线布置如图1、图2所示。
图1 六线方案测线布置图图2 五线方案测线布置图针对不同围岩级别及衬砌支护完成情况，确定如下测线布设方案：（1）Ⅴ级、Ⅳ级围岩有仰拱段布设六条测线，具体测线布置见图1；无仰拱段布设五条测线，具体测线布置见图2；只完成一衬支护工作的段落，先对一衬衬砌质量进行检测，待其二衬完成后，再对二衬及仰拱进行检测；（2）Ⅲ级围岩待其二衬施作完成后再进行五线检测，具体测线布置见图2。
地表雷达检测技术
方案
贵州道兴建设工程检测有限责任公司
贵阳市轨道交通2号线兴筑西路站-水井坡站区间
地表雷达探测技术方案
方案编制：
技术审核：
方案批准：
贵州道兴建设工程建设工程检测有限责任公司
3月15日
目录
1 工程概况 ........................................................................... 错误!未定义书签。
2 探测项目和方法................................................................ 错误!未定义书签。
3 编制依据 ........................................................................... 错误!未定义书签。
4 雷达探测的基本原理........................................................ 错误!未定义书签。
5 探测流程 ........................................................................... 错误!未定义书签。
6 检测仪器和设备................................................................ 错误!未定义书签。
7 需有关单位配合的事项.................................................... 错误!未定义书签。
7 质量和安全保证措施........................................................ 错误!未定义书签。
8 预期成果 ........................................................................... 错误!未定义书签。
9 本工程项目安排................................................................ 错误!未定义书签。
1 工程概况
贵阳市轨道交通2号线兴筑西路站-水井坡站区间长1234.974m，其中水井坡站（长189.6m），为本一站一区间的土建工程施工。
水井坡站是贵阳市轨道交通2号线的一个中间站，位于主干道金阳南路的下方，周围交通较为繁忙。
车站起止里程YDK19+978.193～YDK20+167.819，总长189.6m，为地下两层岛式车站，车站结构为明挖地下两层单柱双跨矩形结构。
标准段宽19.9m，基坑深约15-21m，主体建筑面积7941.8m2，总建筑面积11936m2。
顶板覆土约3.6m，轨面埋深15.35m。
本站共设4个出入口、2组风亭。
1、4号出入口过街段采用暗挖外其余均为明挖法施工。
车站两端均为矿山法区间。
兴筑西路站-水井坡站区间，本区间线路出兴筑西路站后，穿过诚信南路东侧的一个小山包及金阳客站公交停车场（侧穿加气站），再穿过翠柳路后，进入喀斯特公园内，在公园内线路继续往东南，穿出公园东南角、石村东路后，到达金阳南路水井坡站，区间设计里程为：YDK18+741.914～YDK19+976.888，区间隧道全长1234.974m。
采用矿山法施工。
隧道拱顶埋深14.5～39.6m，线间距为12m～17m。
本工程项目为城市交通通道，工程地质条件复杂，为了保证施工安全，必须须对开挖段落的工程地质地质条件弄清楚，防止工安全施工大发生，故根据贵阳市城市轨道交通有限公司文件“筑轨道〔〕96号”“贵阳市城市轨道交通有限公司关于印发《贵阳市城市轨道交通工程地表地质雷达探测管理办法（试行）》的通知”的要求，根据本段的具体情况，对该标段的开挖站台和暗挖区间隧道地表进行了雷达探测，雷达测线布置严格按办法进行。
其具体探测方案如下：
2 探测项目和方法
根据本工程的实际和相关规范要求，采用技术成熟地质雷达法，对施工站台的周围，以及暗挖区间的地表的空洞、脱空、水囊、疏松堆积体等进行探测，防止施工过程中的坍塌、涌泥、涌水等事故发生。
3 编制依据
《铁路隧道超前地质预报技术指南》（铁建设【 】105）；
《铁路隧道工程施工技术指南》（TZ 204－ ）；
《铁路隧道设计施工有关标准补充规定》（铁建设【 】88）；
《贵阳市城市轨道交通工程地表地质雷达探测管理办法（试行）》的通知”；
国家以及贵州省有关规范、规程等。
4 雷达探测的基本原理 探地雷达是利用高频电磁波（1MH Z ～1GH Z ）， 以宽频带短脉冲的形式，在地面经过发射天线（T ）将信号送入地下，经地层界面或目的体反射后回到地面，再由接收天线（R ）接收电磁波反射信号，经过对电磁波反射信号的时域特征和振幅特征进行分析来了解地层或目的体特征信息的方法。
当发射天线向地下发射高频宽频带短脉冲电磁波时，遇到不同介电特性的介质就会有部分电磁波能量返回，接收天线接收反射回波并记录反射时间。
电磁波在岩土介质中的传播速度为：
r
c V E 式中：c 为电磁波在真空中的传播速度，约为0.3m ns ；E r 为相对介电常数。
