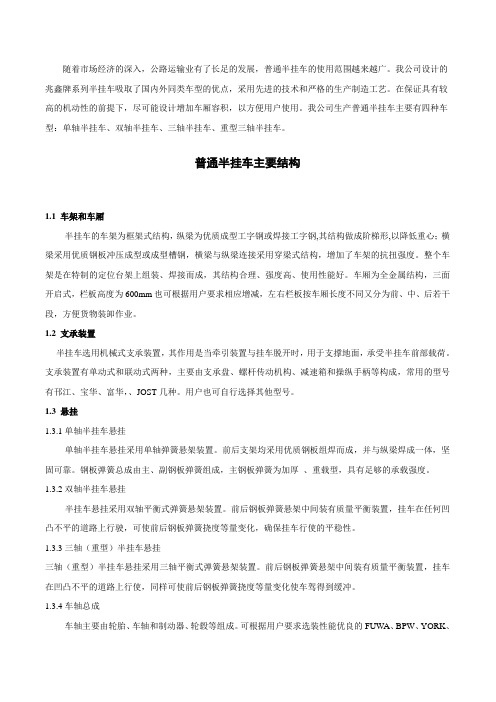

随着市场经济的深入，公路运输业有了长足的发展，普通半挂车的使用范围越来越广。
我公司设计的兆鑫牌系列半挂车吸取了国内外同类车型的优点，采用先进的技术和严格的生产制造工艺。
在保证具有较高的机动性的前提下，尽可能设计增加车厢容积，以方便用户使用。
我公司生产普通半挂车主要有四种车型：单轴半挂车、双轴半挂车、三轴半挂车、重型三轴半挂车。
普通半挂车主要结构1.1 车架和车厢半挂车的车架为框架式结构，纵梁为优质成型工字钢或焊接工字钢,其结构做成阶梯形,以降低重心；横梁采用优质钢板冲压成型或成型槽钢，横梁与纵梁连接采用穿梁式结构，增加了车架的抗扭强度。
整个车架是在特制的定位台架上组装、焊接而成，其结构合理、强度高、使用性能好。
车厢为全金属结构，三面开启式，栏板高度为600mm也可根据用户要求相应增减，左右栏板按车厢长度不同又分为前、中、后若干段，方便货物装卸作业。
1.2 支承装置半挂车选用机械式支承装置，其作用是当牵引装置与挂车脱开时，用于支撑地面，承受半挂车前部载荷。
支承装置有单动式和联动式两种，主要由支承盘、螺杆传动机构、减速箱和操纵手柄等构成，常用的型号有邗江、宝华、富华，、JOST几种。
用户也可自行选择其他型号。
1.3 悬挂1.3.1单轴半挂车悬挂单轴半挂车悬挂采用单轴弹簧悬架装置。
前后支架均采用优质钢板组焊而成，并与纵梁焊成一体，坚固可靠。
钢板弹簧总成由主、副钢板弹簧组成，主钢板弹簧为加厚、重载型，具有足够的承载强度。
1.3.2双轴半挂车悬挂半挂车悬挂采用双轴平衡式弹簧悬架装置。
前后钢板弹簧悬架中间装有质量平衡装置，挂车在任何凹凸不平的道路上行驶，可使前后钢板弹簧挠度等量变化，确保挂车行使的平稳性。
1.3.3三轴（重型）半挂车悬挂三轴（重型）半挂车悬挂采用三轴平衡式弹簧悬架装置。
前后钢板弹簧悬架中间装有质量平衡装置，挂车在凹凸不平的道路上行使，同样可使前后钢板弹簧挠度等量变化使车驾得到缓冲。
1.3.4车轴总成车轴主要由轮胎、车轴和制动器、轮毂等组成。
半挂车的刹车知识点总结
一、半挂车刹车系统组成
1.制动踏板
2.制动总泵
3.制动分泵
4.制动阀
5.制动室
6.制动盘
7.制动鼓
8.制动皮带
二、半挂车刹车原理
1.液压传动原理
2.气压传动原理
三、半挂车刹车系统的分类
1.气制动系统
2.液压制动系统
四、半挂车制动系统的维护
1.定期检查制动蹄磨损情况
2.定期更换制动油
3.定期检查制动管路情况
4.定期检查制动传动皮带情况
5.定期检查制动踏板情况
6.定期检查制动阀情况
7.定期检查制动室情况
五、半挂车刹车系统的故障排除
1.制动蹄松动
2.制动蹄磨损严重
3.制动管路漏气
4.制动油泄露
5.制动蹄与制动鼓接触不良
6.气压不足
7.制动总泵故障
8.制动分泵故障
六、半挂车刹车使用方法
1.踏制动踏板
2.松开手刹
3.半挂车停车时制动方式
七、半挂车刹车的注意事项
1.禁止超速行驶
2.避免急刹车
3.紧急情况下的应对方法
4.定期检查制动系统
以上就是关于半挂车刹车知识点的总结，希望对您有所帮助。

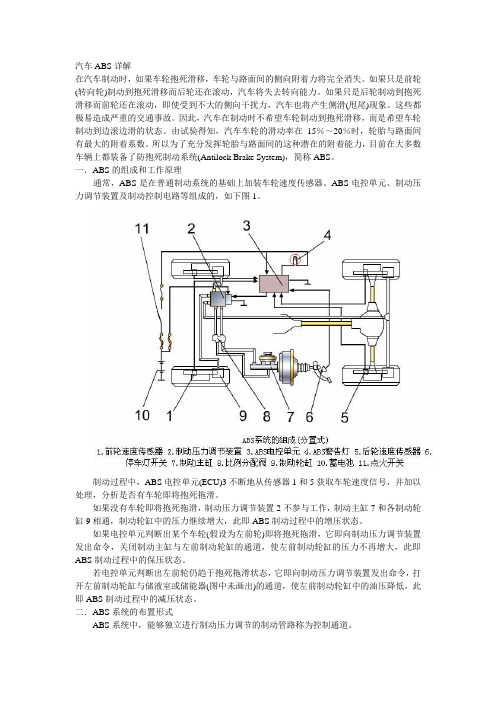

汽车ABS详解在汽车制动时，如果车轮抱死滑移，车轮与路面间的侧向附着力将完全消失。
如果只是前轮(转向轮)制动到抱死滑移而后轮还在滚动，汽车将失去转向能力。
如果只是后轮制动到抱死滑移而前轮还在滚动，即使受到不大的侧向干扰力，汽车也将产生侧滑(甩尾)现象。
这些都极易造成严重的交通事故。
因此，汽车在制动时不希望车轮制动到抱死滑移，而是希望车轮制动到边滚边滑的状态。
由试验得知，汽车车轮的滑动率在15％～20％时，轮胎与路面间有最大的附着系数。
所以为了充分发挥轮胎与路面间的这种潜在的附着能力，目前在大多数车辆上都装备了防抱死制动系统(Antilock Brake System)，简称ABS。
一．ABS的组成和工作原理通常，ABS是在普通制动系统的基础上加装车轮速度传感器、ABS电控单元、制动压力调节装置及制动控制电路等组成的，如下图1。
制动过程中，ABS电控单元(ECU)3不断地从传感器1和5获取车轮速度信号，并加以处理，分析是否有车轮即将抱死拖滑。
如果没有车轮即将抱死拖滑，制动压力调节装置2不参与工作，制动主缸7和各制动轮缸9相通，制动轮缸中的压力继续增大，此即ABS制动过程中的增压状态。
如果电控单元判断出某个车轮(假设为左前轮)即将抱死拖滑，它即向制动压力调节装置发出命令，关闭制动主缸与左前制动轮缸的通道，使左前制动轮缸的压力不再增大，此即ABS制动过程中的保压状态。
若电控单元判断出左前轮仍趋于抱死拖滑状态，它即向制动压力调节装置发出命令，打开左前制动轮缸与储液室或储能器(图中未画出)的通道，使左前制动轮缸中的油压降低，此即ABS制动过程中的减压状态。
二．ABS系统的布置形式ABS系统中，能够独立进行制动压力调节的制动管路称为控制通道。
如果对某车轮的制动压力可以进行单独调节，称这种控制方式为独立控制；如果对两个(或两以上)车轮的制动压力一同进行调节，则称这种控制方式为一同控制。
在两个车轮的制动压力进行一同控制时，如果以保证附着力较大的车轮不发生制动抱死为原则进行制动压力调节，称这种控制方式为按高选原则一同控制；如果以保证附着力较小的车轮不发生制动抱死为原则进行制动压力调节，则称这种控制方式为按低选原则一同控制。
半挂车主要结构范文半挂车是一种货车，与传统的货车不同，它是由两部分组成的，即牵引车和挂车。
牵引车是一种专门用于牵引挂车的车辆，而挂车则是用于运输货物的车辆。
半挂车的主要结构如下：1.车架：车架是半挂车的骨架，由前后梁、侧梁、转向环和支撑梁等部分组成。
车架的主要作用是支撑整车的荷载，并将车身各个部分连接在一起，以确保整个车辆的稳定性和安全性。
2.轮胎和轮轴：半挂车通常有多个轮胎和轮轴，以增加车辆的承载能力和稳定性。
轮胎通过与地面的摩擦产生牵引力，将车辆推动前进。
而轮轴则将牵引力传递给车架，使车辆能够承受荷载并保持平衡。
3.转向系统：半挂车的转向系统由转向环、悬挂装置和转向机构组成。
转向环负责转向轮胎，通过悬挂装置和转向机构的配合，实现车辆的转弯和转向功能。
转向系统的设计和性能直接影响半挂车的操控性和驾驶员的操作体验。
4.车厢和货箱：半挂车的车厢和货箱是用于运输货物的部分。
通常有不同类型的货箱可供选择，如平板货箱、箱式货箱、冷藏货箱等。
车厢和货箱的设计应考虑货物的尺寸、重量和特殊需求，以保证货物在运输过程中的安全和完整。
5.制动系统：制动系统是半挂车的重要组成部分，主要包括制动踏板、制动器和制动管路等。
制动系统的设计和性能直接关系到车辆的制动效果和行驶安全。
半挂车通常采用气压制动系统，当驾驶员踩下制动踏板时，制动器会对车辆的轮轴施加制动力，使车辆减速或停车。
6.照明和电气系统：半挂车的照明和电气系统用于为车辆提供照明和电力供应。
照明系统包括前照灯、尾灯、转向灯等，用于提供足够的照明，以确保驾驶员和其他道路用户的安全。
电气系统则包括电池、发电机、线路和开关等，用于为车辆的电子设备供电，如车载电脑、收音机等。
7.安全装置：半挂车上还配备了各种安全装置，以确保驾驶员和其他道路使用者的安全。
例如，安全带、防抱死制动系统、稳定控制系统等，都可以提高车辆的行驶稳定性和安全性。
总结起来，半挂车的主要结构包括车架、轮胎和轮轴、转向系统、车厢和货箱、制动系统、照明和电气系统，以及安全装置等。

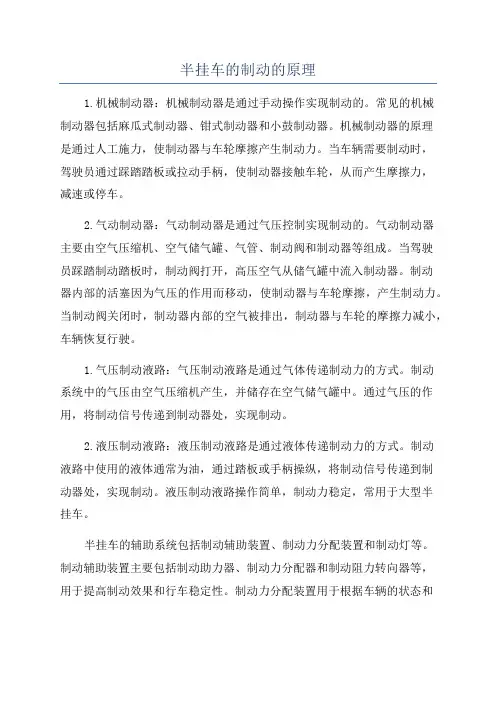

半挂车的制动的原理1.机械制动器：机械制动器是通过手动操作实现制动的。
常见的机械制动器包括麻瓜式制动器、钳式制动器和小鼓制动器。
机械制动器的原理是通过人工施力，使制动器与车轮摩擦产生制动力。
当车辆需要制动时，驾驶员通过踩踏踏板或拉动手柄，使制动器接触车轮，从而产生摩擦力，减速或停车。
2.气动制动器：气动制动器是通过气压控制实现制动的。
气动制动器主要由空气压缩机、空气储气罐、气管、制动阀和制动器等组成。
当驾驶员踩踏制动踏板时，制动阀打开，高压空气从储气罐中流入制动器。
制动器内部的活塞因为气压的作用而移动，使制动器与车轮摩擦，产生制动力。
当制动阀关闭时，制动器内部的空气被排出，制动器与车轮的摩擦力减小，车辆恢复行驶。
1.气压制动液路：气压制动液路是通过气体传递制动力的方式。
制动系统中的气压由空气压缩机产生，并储存在空气储气罐中。
通过气压的作用，将制动信号传递到制动器处，实现制动。
2.液压制动液路：液压制动液路是通过液体传递制动力的方式。
制动液路中使用的液体通常为油，通过踏板或手柄操纵，将制动信号传递到制动器处，实现制动。
液压制动液路操作简单，制动力稳定，常用于大型半挂车。
半挂车的辅助系统包括制动辅助装置、制动力分配装置和制动灯等。
制动辅助装置主要包括制动助力器、制动力分配器和制动阻力转向器等，用于提高制动效果和行车稳定性。
制动力分配装置用于根据车辆的状态和负载分配制动力，保持车辆的稳定性。
制动灯则用于在制动时显示给后车司机，提醒其注意。
总之，半挂车的制动原理是通过制动器、制动液路、操纵系统和辅助系统共同作用，将车辆的动能转化为热能，实现减速或停车的功能。
不同类型的制动器及液路方式有各自的优势，并通过操纵系统和辅助系统的支持，提高半挂车的制动效果和行车安全性。
半挂车的结构与组成部分半挂车是一种与货车牵引车结合使用的运输工具，由牵引车和挂车组成。
它在货运行业中扮演着重要的角色，可以承载大量的货物，提高货运效率。
本文将介绍半挂车的结构与组成部分，帮助读者更好地理解这一重要的运输工具。
半挂车的结构通常由以下几个部分组成：车架、随车悬挂、制动系统、轮胎、车厢和其他配件。
首先，车架是半挂车的基础结构，它负责支撑和连接整个车辆的其他部件。
通常，车架由钢材制成，具有足够的强度和刚度来承受运输过程中的重压和震动。
车架的设计和制造需要满足一定的标准和规范，以确保半挂车的安全运行。
随后，随车悬挂是半挂车的重要组成部分。
它可以减缓道路的不平坦带来的冲击和震动，提高行驶的稳定性和舒适性。
常见的随车悬挂系统包括气囊悬挂和钢板弹簧悬挂。
气囊悬挂利用气囊的蓄气和释气来实现对车辆的支撑和控制，而钢板弹簧悬挂则采用弹簧的压缩和回弹来实现相同的功能。
制动系统是半挂车不可或缺的组成部分，它负责控制车辆的制动和停车。
一般而言，制动系统包括气压制动系统和液压制动系统两种类型。
气压制动系统利用气压传递力来实现对车辆制动的控制，而液压制动系统则通过液压力传递来实现相同的功能。
这些系统需要经常维护和检查，以确保其正常运行和安全性。
与制动系统相似，轮胎也是半挂车不可或缺的部分。
良好的轮胎可以提供足够的抓地力和稳定性，保证半挂车在行驶过程中的安全性和稳定性。
轮胎常常需要定期检查和更换，以确保其胎面磨损情况和气压的合理性。
此外，半挂车的车厢也是其重要的组成部分。
车厢会根据货物的种类和尺寸进行设计和制造，以确保货物能够安全地进行运输。
常见的车厢类型包括平板车厢、高低板车厢和厢式车厢等。
这些车厢可以根据需要进行自由搭配和安装，以适应各种货物的特点和要求。
最后，半挂车还包括其他一些重要的配件，如灯具、警示标志和安全设备等。
这些配件能够提高半挂车的可见性和安全性，减少事故发生的可能性。
例如，灯具可以提供充足的照明和信号，警示标志可以在紧急情况下引起其他车辆的注意，安全设备可以帮助驾驶员应对紧急情况和事故。
半挂牵引车的制动系统与制动效果评估半挂牵引车是一种常见的货车类型，广泛用于货物运输。
其安全性能的评估尤为重要，而其中制动系统和制动效果是评估安全性的重要指标之一。
本文将从制动系统的组成、工作原理、设计要求和制动效果评估等方面进行详细探讨。
半挂牵引车的制动系统由制动踏板、制动助力装置、制动阀、制动器、刹车片和刹车盘等组成。
它们共同协作，通过一系列机械、液压和气压传动的方式来实现制动功能。
制动系统的主要作用是将车辆的动能转化为热能，从而有效地减速和停车。
制动系统的可靠性和稳定性对车辆的安全性至关重要。
制动系统的工作原理可以简单描述为：当驾驶员踩下制动踏板时，制动助力装置会提供力量，通过连杆或影子杆将力量传递到制动阀。
制动阀控制液压和气压的流动，使刹车片与刹车盘接触。
刹车片通过摩擦将车轮的运动转化为热能，从而减速车辆或使其停车。
制动系统的设计要求主要包括以下几个方面：制动力的稳定性、制动距离的合理控制、制动系统的可靠性和散热性能的优化。
首先，制动力的稳定性与制动液的性能有关，制动液应具备较高的沸点、良好的油性和抗氧化性，并在车辆长时间停放后仍能正常工作。
其次，制动距离的合理控制需要制动系统具备快速响应、制动力的平衡分配和制动盘的优化等特点。
第三，制动系统的可靠性意味着在极端条件下仍能保持正常工作，例如在湿滑路面或长时间制动时。
最后，散热性能的优化将有效地减少刹车灵敏度降低和刹车力减弱的问题，通过散热装置对制动器的散热进行有效控制。
制动效果评估是评估半挂牵引车制动性能的重要手段。
制动效果评估主要通过制动距离、制动力和制动灵敏度来衡量。
制动距离是指从开始制动到车辆完全停下所需的距离，标志着制动系统的减速效果。
制动力是指制动系统产生的阻力，与制动器和制动盘的摩擦特性有关，可以通过推断刹车灵敏度来评估制动力的好坏。
制动灵敏度反映了制动系统对驾驶员操作的响应速度，良好的制动灵敏度可以保证驾驶员的行车安全。
为了评估制动效果，可以使用一系列测试方法。

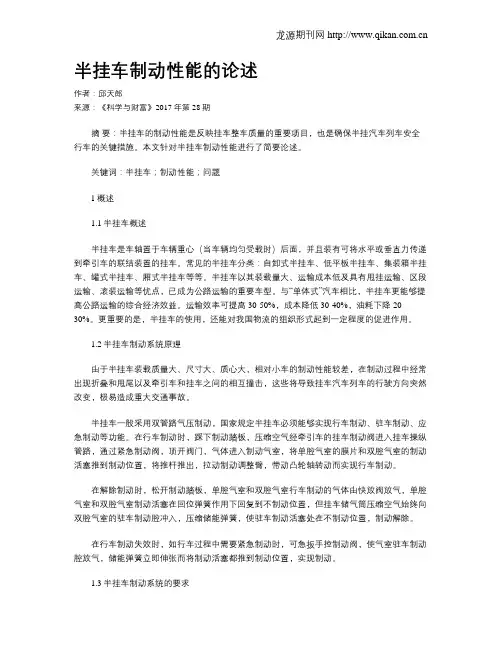

半挂车制动性能的论述作者：邱天郎来源：《科学与财富》2017年第28期摘要：半挂车的制动性能是反映挂车整车质量的重要项目，也是确保半挂汽车列车安全行车的关键措施。
本文针对半挂车制动性能进行了简要论述。
关键词：半挂车；制动性能；问题1概述1.1半挂车概述半挂车是车轴置于车辆重心（当车辆均匀受载时）后面，并且装有可将水平或垂直力传递到牵引车的联结装置的挂车。
常见的半挂车分类：自卸式半挂车、低平板半挂车、集装箱半挂车、罐式半挂车、厢式半挂车等等。
半挂车以其装载量大、运输成本低及具有甩挂运输、区段运输、滚装运输等优点，已成为公路运输的重要车型。
与“单体式”汽车相比，半挂车更能够提高公路运输的综合经济效益。
运输效率可提高30-50%，成本降低30-40%，油耗下降20-30%。
更重要的是，半挂车的使用，还能对我国物流的组织形式起到一定程度的促进作用。
1.2半挂车制动系统原理由于半挂车装载质量大、尺寸大、质心大，相对小车的制动性能较差，在制动过程中经常出现折叠和甩尾以及牵引车和挂车之间的相互撞击，这些将导致挂车汽车列车的行驶方向突然改变，极易造成重大交通事故。
半挂车一般采用双管路气压制动，国家规定半挂车必须能够实现行车制动、驻车制动、应急制动等功能。
在行车制动时，踩下制动踏板，压缩空气经牵引车的挂车制动阀进入挂车操纵管路，通过紧急制动阀，顶开阀门，气体进入制动气室，将单腔气室的膜片和双腔气室的制动活塞推到制动位置，将推杆推出，拉动制动调整臂，带动凸轮轴转动而实现行车制动。
在解除制动时，松开制动踏板，单腔气室和双腔气室行车制动的气体由快放阀放气，单腔气室和双腔气室制动活塞在回位弹簧作用下回复到不制动位置，但挂车储气筒压缩空气始终向双腔气室的驻车制动腔冲入，压缩储能弹簧，使驻车制动活塞处在不制动位置，制动解除。
在行车制动失效时，如行车过程中需要紧急制动时，可急扳手控制动阀，使气室驻车制动腔放气，储能弹簧立即伸张而将制动活塞都推到制动位置，实现制动。
