秸秆捡拾打捆机使用说明书简介秸秆捡拾打捆机是一种用于将秸秆收集、捡拾、打捆的机器。
它可以自动地收集、捡拾秸秆，将其压缩成方便运输和储存的大小。
秸秆捡拾打捆机适用于农村地区的农业生产，可以减少劳动力成本和提升效率。
使用说明操作方法1.将秸秆捡拾打捆机推入田间；2.将后方可拉起的收集装置调整至最适合捡拾秸秆的高度，慢慢行驶后进入收集区域；3.等待秸秆捡拾打捆机自行完成收集、压缩成捆的工作；4.安全行驶至堆放区域，以铁丝捆绑压缩成的秸秆；5.准备运输。
注意事项1.安全第一。
操作人员应熟悉机器的结构和操作方式，戴好安全帽、口罩等必要的防护装备，并确认机器的发动机和各部件也应是在良好的状态下；2.使用前检查。
在使用秸秆捡拾打捆机之前，要对机器进行全面检查，检查各部件的连接是否牢固，各传动系统是否正常；3.调整收集装置高度。
在选择收集区域前，请先调整收集装置至适合的高度，以避免收集时机器过度震动而导致机器故障；4.适当控制机器的速度。
秸秆捡拾打捆机寻找秸秆和压缩成捆时应逐渐行驶，不宜太快，以免影响捆捆的质量和捆绑的牢度；5.保养机器。
秸秆捡拾打捆机应在使用后进行清洗，并进行定期保养和检查。
及时对故障进行排查和维修。
技术参数参数说明功率30千瓦长度7300毫米宽度2765毫米高度3266毫米捆绑方式铁丝捆绑捆绑直径600毫米捆绑高度1200毫米捆绑宽度400毫米工作效率 1.5~2.5亩/小时自动排出秸秆的率85%总结秸秆捡拾打捆机是一种高效、省力、自动化的农机械，适用于农村地区的农业生产。
操作人员要熟悉机器的结构和操作方法，保证在使用机器的过程中人身安全，并负责进行机器的检查和保养。
在使用机器时，应严格控制车速，避免因过度震动而影响捆捆的质量和捆绑的牢度。
自走式秸秆收获打捆机设计探讨摘要：自走式秸秆收获打捆机是现代农业生产中应用的关键设备，主要应用与秸秆类作物的收获作业。
本文针对自走式秸秆收获打捆机设计进行分析研究，文章中简要分析自走式秸秆收获打捆机设计研究课题的背景，同时也分析4KZ-2000型号自走式秸秆收获打捆机的设计要点，分析该收获打捆机的问题，同时进行设计改进，最终完成打捆机的设计改进。
关键字；自走式；秸秆收获打捆机；设计秸秆收获打捆机主要应用与秸秆作物收获，如玉米、小麦、棉花等作物。
带有秸秆的作物，其秸秆并不是废品，具有能源回收的价值。
所以，在现代农业生产中，要求在秸秆作物生产中，对秸秆进行收集。
所以，研究自走式秸秆收获打捆机是现代秸秆农作物生产的关键工作，对于农业生产效率提升也有关键的作用。
1.自走式秸秆收获打捆机设计研究背景自走式秸秆收获打捆机设计是现代秸秆农作物生产研究的重要作用，该装置的研究是现代农业生产、环保农业发展的必然要求。
①现代化农业正在朝向自动化方向发展，农业机械化、自动化以及智能化是发展的主要方向。
而秸秆收获工作是秸秆作物种植的关键工作。
如，我国玉米、小麦、黄豆以及棉花等作物，都有秸秆产生，每年我国农业需要处理的秸秆达到亿万吨。
而如果采用人工收获的方式，收获效率较慢、浪费人力资源。
所以，在现代化农业生产中，设计了自走式秸秆收获打捆机设计，该装置能够自动打捆、自动行进，极大提高了秸秆打捆工作效率。
②现代化农业生产过程中，秸秆的回收利用也比较关键，是环保农业发展的需求。
传统秸秆作物生产中，部分农业处理中，选择对秸秆进行焚烧处理，造成了大气环境污染现象。
而自走式秸秆收获打捆机设计应用，能够提升打捆效率，农户不必对秸秆进行焚烧处理，可以使用打捆装置打捆之后，储存使用，减少了污染问题。
2.自走式秸秆收获打捆机设计要点——以4KZ-2000型号为例当前，自走式秸秆收获打捆机设计已经成为现代农业设计的主要方向。
本文在研究过程中，针对4KZ-2000型号的自走式秸秆收获打捆机进行了设计分析。

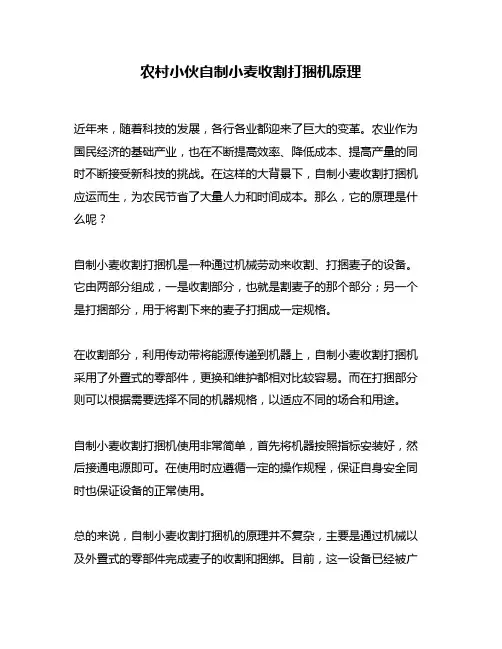

农村小伙自制小麦收割打捆机原理
近年来，随着科技的发展，各行各业都迎来了巨大的变革。
农业作为国民经济的基础产业，也在不断提高效率、降低成本、提高产量的同时不断接受新科技的挑战。
在这样的大背景下，自制小麦收割打捆机应运而生，为农民节省了大量人力和时间成本。
那么，它的原理是什么呢？
自制小麦收割打捆机是一种通过机械劳动来收割、打捆麦子的设备。
它由两部分组成，一是收割部分，也就是割麦子的那个部分；另一个是打捆部分，用于将割下来的麦子打捆成一定规格。
在收割部分，利用传动带将能源传递到机器上，自制小麦收割打捆机采用了外置式的零部件，更换和维护都相对比较容易。
而在打捆部分则可以根据需要选择不同的机器规格，以适应不同的场合和用途。
自制小麦收割打捆机使用非常简单，首先将机器按照指标安装好，然后接通电源即可。
在使用时应遵循一定的操作规程，保证自身安全同时也保证设备的正常使用。
总的来说，自制小麦收割打捆机的原理并不复杂，主要是通过机械以及外置式的零部件完成麦子的收割和捆绑。
目前，这一设备已经被广
泛应用于全国各地的农业生产中，为农业现代化建设提供了巨大的支持。
在未来，随着技术的不断进步和发展，相信自制小麦收割打捆机也会越来越智能化和高效化，为广大农民带来更多的实惠和利益。

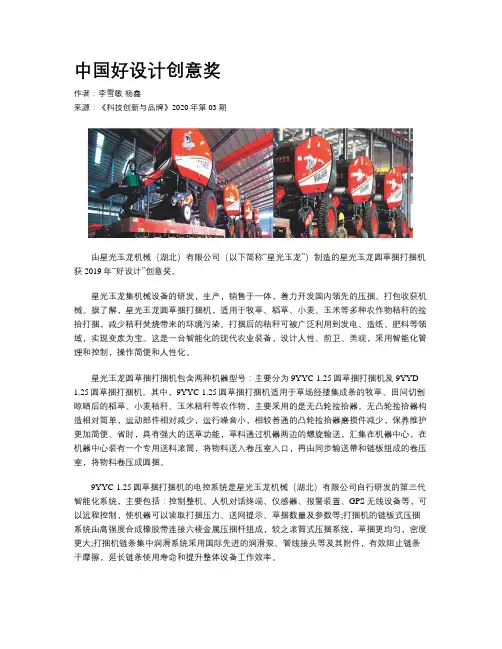

中国好设计创意奖作者：李雪敏杨鑫来源：《科技创新与品牌》2020年第03期由星光玉龙机械（湖北）有限公司（以下简称“星光玉龙”）制造的星光玉龙圆草捆打捆机获2019年“好设计”创意奖。
星光玉龙集机械设备的研发，生产，销售于一体，着力开发国内领先的压捆、打包收获机械。
据了解，星光玉龙圆草捆打捆机，适用于牧草、稻草、小麦、玉米等多种农作物秸秆的捡拾打捆，减少秸秆焚烧带来的环境污染。
打捆后的秸秆可被广泛利用到发电、造纸、肥料等领域，实现变废为宝。
这是一台智能化的现代农业装备，设计人性、前卫、美观，采用智能化管理和控制，操作简便和人性化。
星光玉龙圆草捆打捆机包含两种机器型号：主要分为9YYC-1.25圆草捆打捆机及9YYD-1.25圆草捆打捆机。
其中，9YYC-1.25圆草捆打捆机适用于草场经搂集成条的牧草、田间切割晾晒后的稻草、小麦秸秆、玉米秸秆等农作物，主要采用的是无凸轮捡拾器。
无凸轮捡拾器构造相对简单，运动部件相对减少，运行噪音小，相较普通的凸轮捡拾器磨损件减少，保养维护更加简便、省时，具有强大的送草功能，草料通过机器两边的螺旋输送，汇集在机器中心，在机器中心装有一个专用送料滚筒，将物料送入卷压室入口，再由同步输送帶和链板组成的卷压室，将物料卷压成圆捆。
9YYC-1.25圆草捆打捆机的电控系统是星光玉龙机械（湖北）有限公司自行研发的第三代智能化系统，主要包括：控制整机、人机对话终端、仪感器、报警装置、GPS无线设备等，可以远程控制，使机器可以读取打捆压力、送网提示、草捆数量及参数等;打捆机的链板式压捆系统由高强度合成橡胶带连接六棱金属压捆杆组成，较之滚筒式压捆系统，草捆更均匀，密度更大;打捆机链条集中润滑系统采用国际先进的润滑泵、管线接头等及其附件，有效阻止链条干摩擦，延长链条使用寿命和提升整体设备工作效率。
9YYD-1.25圆草捆打捆机主要适用于收获各种牧草和秸秆，胜任最艰苦的作业条件。
其捡拾系统为无凸轮盘、无弹齿梁的结构，大大降低了捡拾器故障率。
几百元的小型致富机器(几百元的小型致富机有哪些) 几百元的小型致富机现在人们除了正常工作还会进行二次创业，因此不管是做什么都需要辅助工具，因此就产生了几百元的小型致富机，那么适合农村的小机器有哪些推荐？1、秸秆捡拾打捆机该机器是秸秆捡拾收获设备，能自动完成牧草、水稻、小麦和经揉搓的玉米秸杆的捡拾，打捆和放捆。
这种机器的使用解决了秸秆回收、改善农村焚烧秸杆带来的环境污染及提高秸草的利用质量起到推动作用。
2、小机器松土器松土器具有破碎、翻松功能的可换工作装置。
这种类型的使用范围比较广，适用于硬土、次坚石、风化石的粉碎、分裂，以便于用挖斗进行挖掘及装载作业。
3、人工香油酿造机香油机又称液压榨油机是机械榨油中操作简便、出油率较高、性能比较稳定的小型液压榨油机，是现在替代小磨香油机操作的设备，每次可以榨取1-3公斤，制作时间的过程比较短，满足了很多消费者现榨现卖的消费心理4、自动餐巾纸机一种是皮夹式的面巾纸，在饭店里比较常见，纸巾展开后横着两道纹，竖着一道纹。
一种是迷你型的面巾纸，一种是在肯德基或是其它KFC里面用的餐巾纸。
一般可以印刷不同的花纹图案等，是一种比较赚钱的项目。
5、多功能粉条粉丝机这种制粉条的机械设备只需要购买洗薯机、破碎分离一体的磨浆分离机及粉条粉丝机就可以进行三粉加工，操作技术简单、易掌握、见效快、利润可观等优点，同时粉丝制品的市场需求很大，消费者众多。
这几种都是比较贴合农村实际应用的机器，同时在购买上的花费资金都是大家所能接受的，因此想要购买的可以到当地的市场寻找够买。
没钱怎么创业，cctv7 致富经，小型致富机械2023年农民朋友应该如何创业呢?今天，就将10个农村千元致富小项目推荐给大家，让您身在农村也可以赚大钱。
1、农户住宅设计业我们知道盖房是农民生活中的头等大事，随着社会经济的发展，农户住宅也向实用、美观、个性化等方面发展，越来越多的富裕农民在建房时更加慎重，以图百年大计，这样就需要有人专门设计、研究新型住宅建设。
玉米秸秆打捆机原理
玉米秸秆打捆机是一种用于将玉米秸秆进行捆扎的机械设备。
它的工作原理可以简单描述如下：
1. 收集秸秆：首先，将切割好的玉米秸秆通过输送带或直接推送装置送到打捆机的工作区域。
2. 压缩秸秆：接下来，打捆机会通过压力系统对秸秆进行压缩。
这个过程会将秸秆的体积减小，并且使其具有一定的形状和密度。
3. 捆扎：一旦秸秆被压缩成所需的体积和形状，打捆机会自动将绳子或钢丝等材料固定在秸秆的一端。
然后，绳子或钢丝会被绕到秸秆的其他部分，形成一个结实的捆扎状态。
4. 切断：当捆扎完成后，打捆机会自动切断绳子或钢丝，使捆扎后的秸秆可以独立使用或运输。
玉米秸秆打捆机的工作原理主要是通过压力和捆扎系统来将玉米秸秆压缩并捆扎成独立的束。
这种机械设备可以大大提高秸秆的收集和使用效率，减少了秸秆在田间堆放的空间占用，并方便了后续的处理和利用。
雷沃打捆机让秸秆回收不再难作者：王晓亮来源：《农机市场》 2016年第9期王晓亮我国是农业大国，农作物秸秆资源丰富、种类多、数量大、分布广，开发利用潜力巨大，发展前景十分广阔。
但前几年每年都有近2 亿吨秸秆被焚烧、丢弃，由此带来的环境污染已经成为影响人类生存的重要因素。
如何实现秸秆的回收再利用？在一些畜牧业发达的国家，作物秸秆青贮的转化率已达到90%，这其中秸秆打捆机扮演了主要的角色，发挥了重要的作用。
为推动秸秆的回收综合利用，雷沃阿波斯集团发挥行业领军优势，快速切入秸秆回收设备研制行业，先后成功研制了正置式低密度（包含捡拾式及秸秆粉碎式）、侧置式低密度以及正置式中密度三个产品平台，涵盖1.6m-2.2m 捡拾宽度，可适应国内绝大多数区域作业需求的系列打捆机产品。
目前，雷沃打捆机的产品已经销售到中原大部区域，新疆、内蒙古、甘肃、宁夏、青海等西北区域，黑吉辽东北区域。
最为畅销的产品还属雷沃9YF-1.9捡拾型打捆机，该产品捡拾幅宽1.96 米，拥有3 根弹齿梁42 根弹齿，整体秸秆捡拾效率和效果均优于行业同类产品；另外，该产品草捆截面尺寸为360mm×460mm，草捆长度300-1320mm可调，能够满足不同草捆尺寸需求；该产品对拖拉机动力需求宽泛，动力输出560 转的40 马力以上的拖拉机均可与其配套作业，广泛适用于牧草、小麦、水稻及玉米秸秆的打捆作业。
雷沃阿波斯集团销售人员表示，雷沃打捆机经过近几年的市场验证，产品已经非常成熟。
针对今年市场的需求变化,雷沃打捆机又对主要部件进行了升级改进，其整体可靠性及作业效率大幅提升。
其最主要的部位采用了“调心滚子轴承+ 唇形密封圈+ 防尘盖”设计；优化加强分离弹簧，避免了同类产品弹簧弹力不足、弹簧卡滞的现象；强化打捆机复位杆设计，通过钢板加厚提升复位杆强度，避免其变形失效。
同时，针对新老客户的操作经验不同，雷沃阿波斯集团还制定了详细的打捆机使用维护培训，围绕产品定期保养、与拖拉机匹配、打捆绳的选择、天气因素对打捆效果的影响等，对用户在购置打捆机的前中后期进行操作使用培训，真正做到了为用户提供“产品+ 服务”双重标准的整体解决方案。
农资广角·市场推介十款方草捆打捆机近几年，国家对于秸秆禁烧政策的实施，推动了我国打捆机行业的发展。
除了新疆、内蒙古和黑龙江几个特殊的大地块省份之外，捡拾宽度在1.8～2.2米的方草捆打捆机，非常适合我国华北平原及以南地区作业并深受用户喜爱，今天我们来看看市场上比较受关注的10款方草捆打捆机。
1.华德9YFQ-1.9型跨行式方草捆捡拾压捆机。
该机是华德的一款经典产品，在全国秸秆打捆机销量最高的内蒙古和安徽占比较高。
这款机器采用了德国进口的打结器和主要传动系统，其捡拾宽度为1.78米，工作效率达到每小时7～10吨，需要牵引的最小动力为35马力拖拉机，能适应在小块和不规则地块上作业。
2.花溪玉田9YFG-2.2秸秆方捆打捆机。
该机同样采用德国加强型打结器，可以完成对小麦秸秆、牧草、稻草、玉米秸秆等作物秸秆的捡拾与打捆，捡拾宽度为2.23米，工作效率为每小时120～240捆，配套动力为50马力以上拖拉机，适合在狭窄道路行进以及在小地块和不规则地块进行作业。
3.雷沃重工9YF-1.9（MF3040）打捆机。
该机采用德国进口D型打结器，打结时间短，成捆率可达99%。
配备了喂入搅龙增加作物防缠绕装置，喂入效率提高20%以上。
其捡拾宽度为1.96米，配套动力为40马力及以上拖拉机，转弯半径小，更适合小地块和不规则地块作业。
4.上海世达尔9YFQ-1.9Z正牵引方草捆打捆机。
该机主要用来进行草场牧草、稻麦秸秆、玉米秸秆的打捆作业。
捡拾宽度为1.92米，作业速度每小时3～7公里，配套动力为30～59马力、40～80马力拖拉机。
这款产品配备了单向摩擦离合器，可以防止机器超负荷工作；并采用了大角度广角传动的联轴器，使得转弯半径更小，非常适合小田块作业。
5.麦赛福格森MF1840小方捆打捆机。
该机为多功能全作物打捆机，可以完成小麦、玉米、水稻等作物秸秆的制捆作业。
其采用了麦赛福格森领先的中置式捡拾喂入输送，捡拾宽度1.93米，配套动力为50马力及以上拖拉机。
小麦秸秆打捆离田技术规程小麦秸秆是一种重要的农业废弃物，它不仅可以用来作为饲料或工业用途，还可以作为肥料以及种植蘑菇等用途。
然而，如何正确地进行小麦秸秆的打捆离田工作是至关重要的。
下面我们就来详细介绍一下小麦秸秆打捆离田技术规程。
一、选择合适的打捆机打捆机是小麦秸秆打捆离田的重要工具，因此在选择打捆机时需要考虑以下几个因素：首先是工作效率，其次是打捆机的质量和稳定性，还要考虑运输和储存的方便，最后是价格等因素。
二、将秸秆切割至合适长度在打捆之前，需要将小麦秸秆切割至合适的长度，长度一般在10-30厘米之间，这样有利于秸秆的密实度和后期的使用。
另外，由于秸秆在自然环境下会逐渐变硬，因此在切割之前，最好是将秸秆浸泡一段时间，这样可以有助于切割。
三、掌握合适的捆绑方法小麦秸秆打捆的方式有很多种，其中包括圆捆、方捆等多种方式，具体选择哪种方式，需要根据当地的气候和土地情况以及后期使用的目的来进行选择。
同时，在捆绑的时候还需要注意捆绑的力度，合适的捆绑力度可以保证秸秆的密实度以及后期使用的质量。
四、及时储存和使用小麦秸秆在打捆之后，需要及时储存和使用，以免因过度暴露于外界环境而出现降解的情况。
储存时要选择干燥通风、防潮防火的场所，如有条件可以使用专用的储存设备。
在使用时要注意搅拌均匀，以免出现秸秆密实度不够的情况。
总之，掌握小麦秸秆打捆离田的技术规程不仅可以保证小麦秸秆的质量，还可以保护环境，提高土壤肥力，实现资源回收利用。
因此，在小麦秸秆打捆工作中，要根据实际情况合理选择打捆机和打捆方式，并掌握合适的捆绑方法和储存使用技巧。
小麦秸秆打捆机摘要在我们国家小麦联合收割机已经非常普及，农业机械化水平有了很大的提高，但是小麦收割之后秸秆遗留在田地，对下一季种植耕作造成了严重干扰。
农民为了方便下一季的种植往往需人工将散落在田间的麦秸采拾并堆在另一块空地上，这样大大消耗了农民的劳动力，降低了效率，而且占用了其他耕地，降低了耕地的利用率。
甚至有的农民直接焚烧秸秆造成大气污染，增加了环境负担，不利于可持续发展，而且不利于农田利用。
现在设计一种秸秆打捆机将收割后的秸秆进行捡拾打捆作业，这样既减轻了农民的劳动又方便快捷，且方便存储运输。
本文将借鉴打捆机已有的成熟技术，吸收最新的先进技术，设计符合需求的秸秆打捆机，并对之进行验证和相关的数据分析论证。
引言在我们国家秸秆资源十分丰富，尤以玉米小麦水稻秸秆为主，秸秆用途广泛。
现在主流方向是将秸秆处理液化为能源用于家居做饭，汽车燃用油等天然气石油替代品，属于新能源范畴，前景非常广阔，还可加工成牲畜用于喂养牲畜。
不过农牧专家认为秸秆过腹还其田是秸秆利用的最佳途径，就是将秸秆打碎直接滞留在田地利用土壤微生物发酵将其作为土地的养料回馈于自然或者是通过将秸秆喂养于牲畜，将其粪便还田。
此可代替化肥做养料，绿色无污染无危害，实现土地可持续利用。
农民对于秸秆的要求就是尽快将麦秸清理干净以不至于影响下茬种植。
但人工清理麦秸消耗了巨大的劳动力而且效率非常低下，于是燃烧秸秆成为农民最喜爱的选择方式，但此方式污染环境也使秸秆资源得不到有效利用。
所以秸秆打捆机成为解决此问题的一种有效途径。
1.1秸秆利用分析农业大国是我国的基本国情，我国每年大约可产出6亿多吨的秸秆资源，这是一笔巨大的生物资源，同时也是一种重要的能源储备资源。
秸秆作为一种前景广阔的资源大致有以下用途1作为一种新能源进行开发，替代现有能源2讲秸秆粉碎处理用于加工牲畜饲料3用作工业原料如造纸或一些食用菌的培养基料4将秸秆还田，用作土地养料，实现可持续发展西方国家秸秆打捆机技术相对我国而言发展起步早，技术先进相对成熟，小麦，玉米等自然作物在美国等西方国家已实现全程机械化收获，将秸秆粉碎还田成为这些国家首选的方式。
但也因为如此，他们在秸秆清理回收的联合作业机械上的研发进展缓慢。
另有一部分国家为了发展新能源技术和提高能源利用率，在发电造纸等方面将秸秆打捆机取代木材，收获了良好的效果。
西方国家的秸秆打捆机技术已经发展长达一个世纪之多，起初为简单的压捆机，人工采拾，人工打捆。
接着发展为捡拾打捆机，最后就是现在普遍的方形打捆和圆形自动打捆机。
国内打捆机起步较晚，但是起点高。
在吸收了国外先进技术和自主研发的基础上我国秸秆打捆机技术正在大力跟进。
和国外打捆机相比，我国秸秆打捆自动化程度低，草捆密度小，成捆率低等。
其中最为突出的是在核心技术秸秆打捆器上的理论不够完善。
1.2我国秸秆打捆机前景相对于国内市场，国外进口的秸秆打捆机造价及其昂贵，因此国内秸秆打捆机拥有巨大的国内潜在市场。
要消化吸收引进的先进技术，在此基础上进行再创新，降低生产成本。
国家致力于提高农业机械化水平，农机购机享有补贴，而且我国还有专门的机构如农机局来帮助农民采购农机。
当然现在我国秸秆打捆机也确实面临一些困难。
如油价持续走高，劳动力工资提高等，这些让使用秸秆打捆机成本提高，另一方面我国大部分耕田面积较小，限制了农业机械化水平的提升，降低了效率。
1.3秸秆打捆机推广措施可加大农机购机补贴力度，降低农民的购机成本，提高农民购买积极性，要使补贴真正落实到实处。
还可降低农业用油价格，保证农耕时农机用油充足稳定。
可鼓励大块农田生产，进行规模化经营，有利于提高农机化水平和资源利用率。
要加大对农民的培训，使农民了解懂得掌握农机技术，使农机技术真正应用于生产。
2正文设计的此款秸秆打捆机主要由捡拾器，螺旋传送器，打碎机，圆形压缩打捆装置组成。
现在市场上主流的秸秆打捆机分为两种，一种是圆形打捆机，一种是方形秸秆打机。
打捆机由捡拾装置捡拾，其中大型复杂的可加装割刀装置如同联合收割机的形式，然后由传输装置传入粉碎机，其中传输装置有带轮传送装置和螺旋传送器，现在大多以螺旋传送器为主，随后经切碎处理的秸秆被传送到打捆室，其中圆形打捆机在多个旋转棍轮的合力作用下将物料旋转成草芯，后面源源不断地秸秆进入打捆室随着旋转辊旋转，附着在原有的草芯上慢慢形成圆捆，最后由穿绳器穿绳打结器打结割断推出舱外。
方形秸秆机打捆器打捆室主要是压缩式，秸秆经传送装置运输到打捆室后，在打捆室中由活塞挤压不断做往复式运动，秸秆长度就会越来越长，但到达规定的长度时，进行打结割绳推出舱外。
两者各有优劣，前面原理基本相同，主要是打捆的打捆方式不同。
本款打捆机在打捆方面将吸收两种打捆机的技术实现活塞压缩打圆捆。
2.1捡拾器2.1.1设计性能要求捡拾器的工作要求就是用来捡拾散落在农田里的秸秆，通俗的讲，就是将散落在田地的秸秆进行收集排列整齐送入机器中。
捡拾器的具体工作要求：首先要保证的就是将散落在农田的秸秆捡拾干净；要求秸秆不应堵塞可通畅无阻的运送至机器的下一个工作部件；捡拾器作业过程中，尽量减少地面硬物或留茬对捡拾器的冲击；2.1.2捡拾器简介捡拾器是秸秆打捆机的重要组成部件，其性能好坏直接决定着秸秆打捆机的整体质量。
捡拾器大体有升运式和滚筒式，本文研究滚筒式。
现如今国内秸秆打捆器存在着捡拾器滚筒较大，且弹齿间距大幅宽小的问题，尤其是弹齿直接焊接在滚筒上的现象导致弹齿一经损坏折断导致修理不便，这大大影响了秸秆打捆机的工作效率和使用寿命.针对以上问题，设计幅宽120mm，弹齿长160mm的捡拾器，三组弹齿相互间隔120度均匀分布，弹齿间距80mm，弹齿具有相应的弹性以抵御冲击防止物料对捡拾器的破坏，尤为重要的是弹齿的弹性功能可使弹齿距地高度降低至30mm左右，这样以来就可以捡拾厚度较为稀薄的秸秆捆和相对矮小的谷物品种降低漏检率。
设计改变了以往直接将弹齿焊于滚筒的设计，通过在滚筒表面钻螺纹孔，弹齿前端的螺纹孔设计使弹齿滚筒通过螺纹副配合。
这样可将秸秆从地上捡拾干净，生产捡拾器容易装配，降低生产成本，由于弹齿和滚筒是螺纹副配合，一旦弹齿损坏，十分容易更换，大大提高了装备的可靠性和机器工作效率。
2.1.3工作原理捡拾器通过外力拖拉机的带动，沿着收割后自然排列堆放的秸秆方向前进，由弹齿捡拾起置放于地面的秸秆，输送到下一个工作装置螺旋传送器。
当秸秆打捆机工作时，发动机通过传动系统带动捡拾器主轴运转从而带动滚筒转动，弹齿和滚筒由螺纹副相连，弹齿随螺纹副做圆周运动。
随着滚筒的转动，弹齿由上而下运动，当弹齿运动到与地面呈垂直状态时，弹齿顶端开始与秸秆接触，在主轴滚筒的带动下，弹齿将秸秆升举，随着滚筒旋转，将秸秆推送后抛至螺旋传送器，以此往复实现循环将秸秆进料。
2.1.4相关数据参数分析滚筒旋转速度滚筒的旋转速度愈大，弹齿顶端的最大速度与加速度就愈大，因此秸秆和地面异物对弹齿的冲击愈大，所以在满足工作要求的前提下应该尽可能降低滚筒的旋转速度。
滚筒旋转速度受主轴控制，一般情况下秸秆打捆机正常工作时的速度要小于弹齿端点最大线速度，设其速度为v=R n1/30≥1.5m/s（1.5m/s为牵引动力整体前进速度）R——弹齿端点最大旋转半径，选为190mmn1——捡拾器的滚筒旋转速度，单位r/minn1=30v/(R)=30*1.5/(3.14*0.190)=75r/mi上式计算结果仅为理想情况下的理论数据分析，但是秸秆打捆机在实际工作过程中会有凹凸不平的地面或地面突出异物对秸秆捡拾器的冲击，加之秸秆与机器的摩擦等因素。
为了使秸秆不堆积于地面，尽可能降低捡拾器堵塞的情况，结合实际操作经验和大量实验数据为上式添加一个修正系数k，取k=2，则秸秆捡拾器的实际旋转速度为n=n1k=75*2=150r/min.滚筒幅宽滚筒的宽度应该大于堆放于地上的秸秆宽度，更是由于秸秆堆放不整齐，这就相当于实际上延长了秸秆的长度，因此滚筒的幅宽应适当放大。
通过查阅以往的相关文献资料，各种秸秆打捆机，割草机的工作幅宽一般设置为1.2~1.6m，而且有的大型秸秆捡拾机滚筒幅宽可达2m左右。
通过加大幅宽可降低秸秆漏拾率，但幅宽过大会导致机器笨重，灵活差，而且还会使成本上升，因此工作幅宽应该控制在一个适当的长度。
相关参数分析捡拾器的主要工作要求就是将秸秆捡拾干净传送到下一个位置，影响捡拾器工作的几个关键数据为：拖拉机前进速度，弹齿长度，滚筒直径，滚筒幅宽，滚筒转速，其中最为重要的两个影响因素已在上文论。
秸秆打捆机由拖拉机牵引提供前进动力，用以实现自动捡拾打捆。
拖拉机前进速度的快慢会影响到秸秆被弹齿带入到机器的效果。
拖拉机的行进速度实际上等效于捡拾器相对于秸秆的速度，是秸秆被捡拾器从地面捡起时的速度，离开捡拾器的速度是滚筒弹齿顶端的最大线速度。
采拾的秸秆在滚筒弹齿的带动下，从地面向上绕着滚筒主轴做半径为R 的圆周运动，当到达正上方时，秸秆脱离弹齿以垂直弹齿的速度v做平抛运动送入到螺旋传送器。
若平抛时的初速度大于拖拉机前进时的速度，那么机器运转时，采拾的秸秆将会持续顺利送入螺旋传送器，若平抛时初速度小于拖拉机前进时的速度，当机器运转时，秸秆将不能及时的运动到螺旋传送器，秸秆在螺旋传送器的底板上就会形成堆积，严重时会阻碍捡拾器的旋转或使螺旋传送器卡死，影响正常工作。
为了使弹齿持续不断的连续旋转降低漏检率；秸秆顺利进入螺旋传送器不在螺旋传送器前堆积；螺旋传送器流畅的工作不致卡死，应使平刨时的速度即弹齿最大圆周速度大于拖拉机自行前进时的速度。
在秸秆打捆机工作过程中，弹齿用来插入秸秆，并将秸秆升举和后抛，因此为了应对可能的冲击，要求弹齿必须具有较好的弹性而且还要满足相应的强度要求。
通过带传动系统，滚筒轴将动力传给滚筒上的部件，因为其在工作过程中既需承受弯矩和扭矩组合的复合力矩，所以对其工作可靠性提出了较高要求，这也直接影响着秸秆捡拾器的运转效率。
2.2螺旋传送器2.2.1螺旋传送器简介螺旋传送器俗名蛟龙，被广泛应用于机械，食品，粮食，建工等行业。
螺旋传送器是通过不断旋转的螺旋片将被运送的物品沿着固定路线推移进行传送。
被运送的物品与螺旋片的表面摩擦力和物品自身重力的合力使物品只能沿着底槽方向前进。
根据要运送的物品性质，螺旋传送器可选用实体螺旋面叶片；叶片螺旋面叶片；带式螺旋面叶片。
螺旋叶片一般是通过焊接固定在螺旋传送器主轴上。
螺旋传送器的主体由头部尾部的轴承支承，其中尾部的轴承为止推轴承用于克服物品对螺旋传送器的轴向反力。
若轴身过长，可在中间添加吊挂轴承。
由于螺旋传送器应用十分广泛，已有部分型号标准化。
2.2.2性能要求秸秆打捆机为了实现高效打捆，捡拾器应该尽可能的做的偏长一些，螺旋传送器作为连接捡拾器和粉碎机打捆装置的部件要求打捆室尽可能的小一些，所以应该由捡拾器捡拾的秸秆应该向中间方向运送。
