FANUC0iT对刀操作步骤(精校版本)

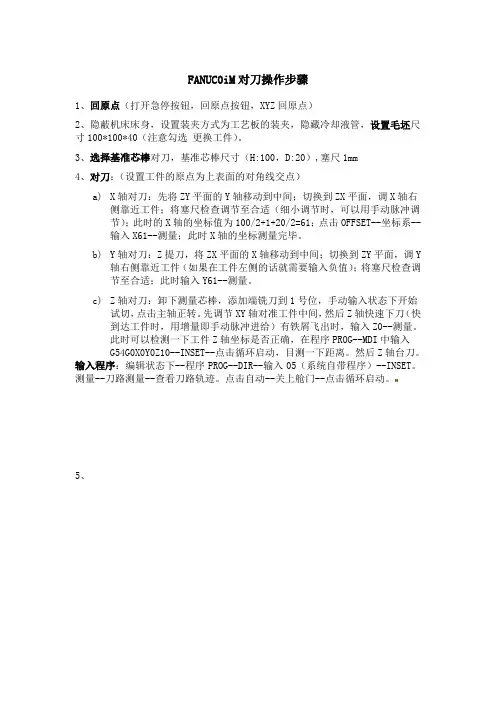

FANUC0iM对刀操作步骤
1、回原点（打开急停按钮，回原点按钮，XYZ回原点）
2、隐蔽机床床身，设置装夹方式为工艺板的装夹，隐藏冷却液管，设置毛坯尺寸100*100*40（注意勾选更换工件）。

3、选择基准芯棒对刀，基准芯棒尺寸（H:100，D:20）,塞尺1mm
4、对刀：（设置工件的原点为上表面的对角线交点）
a)X轴对刀：先将ZY平面的Y轴移动到中间；切换到ZX平面，调X轴右
侧靠近工件；将塞尺检查调节至合适（细小调节时，可以用手动脉冲调
节）；此时的X轴的坐标值为100/2+1+20/2=61；点击OFFSET--坐标系--
输入X61--测量；此时X轴的坐标测量完毕。

b)Y轴对刀：Z提刀，将ZX平面的X轴移动到中间；切换到ZY平面，调Y
轴右侧靠近工件（如果在工件左侧的话就需要输入负值）；将塞尺检查调
节至合适；此时输入Y61--测量。

c)Z轴对刀：卸下测量芯棒，添加端铣刀到1号位，手动输入状态下开始
试切，点击主轴正转。

先调节XY轴对准工件中间，然后Z轴快速下刀（快
到达工件时，用增量即手动脉冲进给）有铁屑飞出时，输入Z0--测量。

此时可以检测一下工件Z轴坐标是否正确，在程序PROG--MDI中输入
G54G0X0Y0Z10--INSET--点击循环启动，目测一下距离。

然后Z轴台刀。

输入程序：编辑状态下--程序PROG--DIR--输入05（系统自带程序）--INSET。

测量--刀路测量--查看刀路轨迹。

点击自动--关上舱门--点击循环启动。

5、。

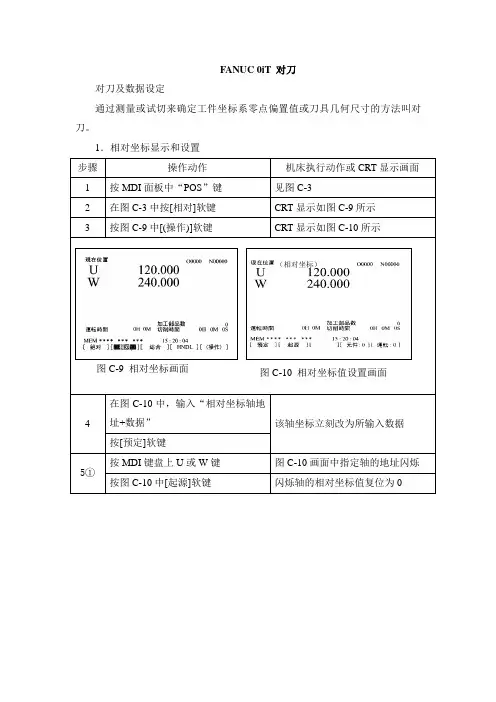

FANUC 0iT 对刀对刀及数据设定通过测量或试切来确定工件坐标系零点偏置值或刀具几何尺寸的方法叫对刀。

1．相对坐标显示和设置 步骤 操作动作机床执行动作或CRT 显示画面 1 按MDI 面板中“POS ”键 见图C-32 在图C-3中按[相对]软键 CRT 显示如图C-9所示 3按图C-9中[(操作)]软键CRT 显示如图C-10所示4在图C-10中，输入“相对坐标轴地址+数据” 该轴坐标立刻改为所输入数据按[预定]软键5①按MDI 键盘上U 或W 键 图C-10画面中指定轴的地址闪烁 按图C-10中[起源]软键闪烁轴的相对坐标值复位为0 （相对坐标）图C-9 相对坐标画面图C-10 相对坐标值设置画面（相对坐标）5②直接按图C-10中[起源]软键CRT显示图C-11 画面1 按图C-11中[全轴]软键所有轴复位至02 在图C-11中输入某一坐标轴地址，再按[EXEC]软键该轴坐标也可复位为02．单刀试切对刀单刀试切对刀，在刀具几何偏置数据输入画面中设定刀具几何长度补偿值的这种对刀方法，将工件原点和机床原点设为重合，程序中不用G50或(54～G59)指令编程，而是把工件零点偏置值当成刀具长度补偿值，用刀具长度补偿指令如T0101、T0202等编程。

（1）Z轴方向刀具几何长度补偿值的设定步骤操作动作机床执行动作或CRT显示画面1 转动主轴，在JOG方式下用具体刀具(如1号刀)切削工件端面A如图C-12所示图C-11 相对坐标全轴设置画面图C-12 Z轴试切对刀图2 按“+X”键退刀X向退刀，Z向不要移动3 按“主轴停止”键停止主轴旋转4 按“OFFSET／SETTING”功能键CRT显示图C-13 画面5 在图C-13中，按[补正]软键CRT显示图C-14 画面6 在图C-14中，按[形状]软键CRT显示图C-15画面7①在图C-15中，移动光标到某一位置，如G01、Z处，键入对刀所得机床Z向坐标（即图C-12中Z机床）设定刀具长度Z补偿值移动光标到（G01、T）处，键入刀具号，如“1”设定刀具号，如1号刀7②按图C-15中的[操作]软键CRT显示图C-16 画面图C-13 补偿/设置功能画面图C-14 刀具磨损补偿画面在图C-16中，移动光标到某一位置，如G01、Z处确定刀具补偿修改位置在图C-16输入行中输入“Z0”，按[测量]软键当前机床坐标系下的Z坐标值作为对应刀具的Z轴刀具长度补偿值被自动设置到指定的偏置号，如1号刀。

FANUC 0iT 对刀对刀及数据设定通过测量或试切来确定工件坐标系零点偏置值或刀具几何尺寸的方法叫对刀。

1．相对坐标显示和设置步骤操作动作机床执行动作或CRT显示画面1 按MDI面板中“POS”键见图C-32 在图C-3中按[相对]软键CRT显示如图C-9所示3 按图C-9中[(操作)]软键CRT显示如图C-10所示4 在图C-10中，输入“相对坐标轴地址+数据”该轴坐标立刻改为所输入数据按[预定]软键5①按MDI键盘上U或W键图C-10画面中指定轴的地址闪烁按图C-10中[起源]软键闪烁轴的相对坐标值复位为0 （相对坐标）图C-9 相对坐标画面图C-10 相对坐标值设置画面（相对坐标）5②直接按图C-10中[起源]软键 CRT 显示图C-11 画面1 按图C-11中[全轴]软键 所有轴复位至0 2在图C-11中输入某一坐标轴地址，再按[EXEC]软键该轴坐标也可复位为02．单刀试切对刀单刀试切对刀，在刀具几何偏置数据输入画面中设定刀具几何长度补偿值的这种对刀方法，将工件原点和机床原点设为重合，程序中不用G50或(54～G59)指令编程，而是把工件零点偏置值当成刀具长度补偿值，用刀具长度补偿指令如T0101、T0202等编程。

（1）Z 轴方向刀具几何长度补偿值的设定 步骤操作动作机床执行动作或CRT 显示画面 1转动主轴，在JOG 方式下用具体刀具(如1号刀)切削工件端面A如图C-12所示2 按“+X ”键退刀 X 向退刀，Z 向不要移动3 按“主轴停止”键停止主轴旋转4按“OFFSET ／SETTING ” 功能键 CRT 显示图C-13 画面图C-11 相对坐标全轴设置画面图C-12 Z 轴试切对刀图5 在图C-13中，按[补正]软键CRT显示图C-14 画面6 在图C-14中，按[形状]软键CRT显示图C-15画面7①在图C-15中，移动光标到某一位置，如G01、Z处，键入对刀所得机床Z向坐标（即图C-12中Z机床）设定刀具长度Z补偿值移动光标到（G01、T）处，键入刀具号，如“1”设定刀具号，如1号刀7②按图C-15中的[操作]软键CRT显示图C-16 画面在图C-16中，移动光标到某一位置，如G01、Z处确定刀具补偿修改位置在图C-16输入行中输入“Z0”，按[测量]软键当前机床坐标系下的Z坐标值作为对应刀具的Z轴刀具长度补偿值被自动设置到指定的偏置号，如1号刀。

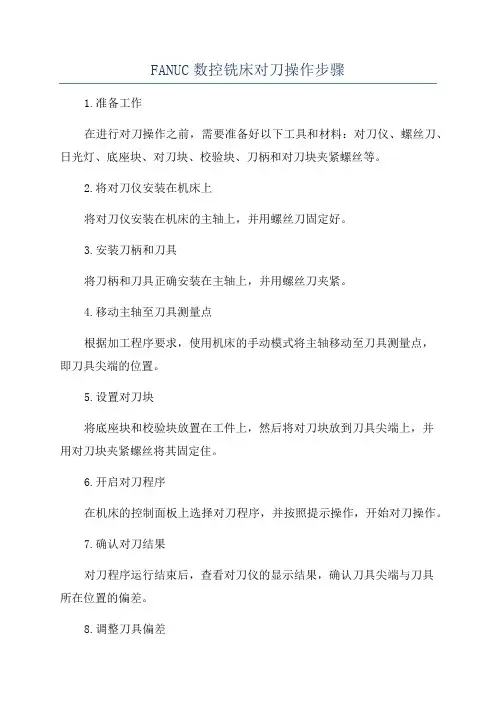

FANUC数控铣床对刀操作步骤
1.准备工作
在进行对刀操作之前，需要准备好以下工具和材料：对刀仪、螺丝刀、日光灯、底座块、对刀块、校验块、刀柄和对刀块夹紧螺丝等。

2.将对刀仪安装在机床上
将对刀仪安装在机床的主轴上，并用螺丝刀固定好。

3.安装刀柄和刀具
将刀柄和刀具正确安装在主轴上，并用螺丝刀夹紧。

4.移动主轴至刀具测量点
根据加工程序要求，使用机床的手动模式将主轴移动至刀具测量点，
即刀具尖端的位置。

5.设置对刀块
将底座块和校验块放置在工件上，然后将对刀块放到刀具尖端上，并
用对刀块夹紧螺丝将其固定住。

6.开启对刀程序
在机床的控制面板上选择对刀程序，并按照提示操作，开始对刀操作。

7.确认对刀结果
对刀程序运行结束后，查看对刀仪的显示结果，确认刀具尖端与刀具
所在位置的偏差。

8.调整刀具偏差
根据对刀结果，调整刀具的位置，确保刀具尖端的位置准确无误。

9.完成对刀操作
当确认刀具尖端位置准确无误后，即完成了对刀操作。

10.完善记录
在对刀操作完成后，及时将对刀结果记录下来，并保存到相应的文件中，以备将来查阅。

总结起来，FANUC数控铣床对刀操作步骤包括准备工作、安装对刀仪、安装刀柄和刀具、移动主轴至刀具测量点、设置对刀块、开启对刀程序、
确认对刀结果、调整刀具偏差、完成对刀操作和完善记录。

通过严格按照
以上步骤进行对刀操作，可以确保刀具正确安装，提高加工效率和精度，
保证产品质量。

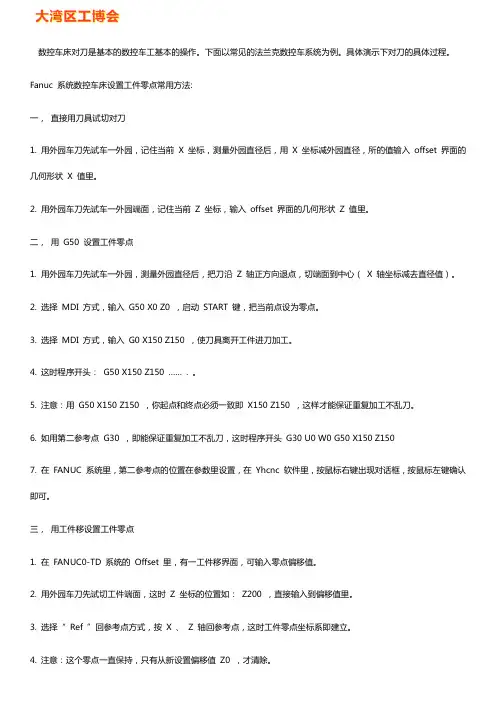

数控车床对刀是基本的数控车工基本的操作。

下面以常见的法兰克数控车系统为例。

具体演示下对刀的具体过程。

Fanuc 系统数控车床设置工件零点常用方法:一，直接用刀具试切对刀1. 用外园车刀先试车一外园，记住当前X 坐标，测量外园直径后，用X 坐标减外园直径，所的值输入offset 界面的几何形状X 值里。

2. 用外园车刀先试车一外园端面，记住当前Z 坐标，输入offset 界面的几何形状Z 值里。

二，用G50 设置工件零点1. 用外园车刀先试车一外园，测量外园直径后，把刀沿Z 轴正方向退点，切端面到中心（X 轴坐标减去直径值）。

2. 选择MDI 方式，输入G50 X0 Z0 ，启动START 键，把当前点设为零点。

3. 选择MDI 方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。

4. 这时程序开头：G50 X150 Z150 …… . 。

5. 注意：用G50 X150 Z150 ，你起点和终点必须一致即X150 Z150 ，这样才能保证重复加工不乱刀。

6. 如用第二参考点G30 ，即能保证重复加工不乱刀，这时程序开头G30 U0 W0 G50 X150 Z1507. 在FANUC 系统里，第二参考点的位置在参数里设置，在Yhcnc 软件里，按鼠标右键出现对话框，按鼠标左键确认即可。

三，用工件移设置工件零点1. 在FANUC0-TD 系统的Offset 里，有一工件移界面，可输入零点偏移值。

2. 用外园车刀先试切工件端面，这时Z 坐标的位置如：Z200 ，直接输入到偏移值里。

3. 选择“Ref ”回参考点方式，按X 、Z 轴回参考点，这时工件零点坐标系即建立。

4. 注意：这个零点一直保持，只有从新设置偏移值Z0 ，才清除。

四，用G54-G59 设置工件零点1. 用外园车刀先试车一外园，测量外园直径后，把刀沿Z 轴正方向退点，切端面到中心。

2. 把当前的X 和Z 轴坐标直接输入到G54----G59 里, 程序直接调用如:G54X50Z50 ……。

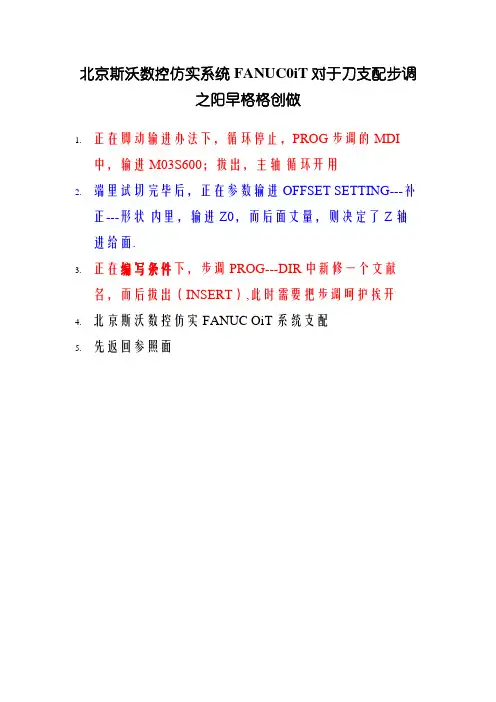

北京斯沃数控仿实系统FANUC0iT对于刀支配步调之阳早格格创做1.正在脚动输进办法下，循环停止，PROG步调的MDI中，输进M03S600；拔出，主轴循环开用2.端里试切完毕后，正在参数输进OFFSET SETTING---补正---形状内里，输进Z0，而后面丈量，则决定了Z轴进给面.3.正在编写条件下，步调PROG---DIR中新修一个文献名，而后拔出（INSERT）,此时需要把步调呵护挨开4.北京斯沃数控仿实FANUC OiT 系统支配5.先返回参照面6.树立毛坯，镗内孔管料7.面打两维，查看工件为管料8.增加刀具采用镗刀，搁于1号刀位，转到加工位.9.对于刀，9.1.正在脚动输进办法下，循环停止，PROG步调的MDI中，输进M03S600；拔出，主轴循环开用9.2.正在脚动进给下，安排刀具的位子X战Z轴正背安排.上头板面打POS查看位子数值.9.3.X的正目标，背下举止端里试切9.4.端里试切完毕后，正在参数输进OFFSET SETTING---补正---形状内里，输进Z0，而后面丈量，则决定了Z轴进给面.9.5.而后X目标对于刀，举止试切.沿6.3步的支配，将刀沿X背目标移动，留一面准备试切.接着Z轴背目标试切一面，再Z正目标退出，之后停止主轴.9.6.举止丈量，用特性面(便是那个接面)举止丈量.测得D=42.3.而后丈量退出，并返回参照面9.7.输进10.新修步调，从表里调步调.新修文原文档，保存典型为：所有文献，文献名为：c.11.正在编写条件下，步调PROG---DIR中新修一个文献名，而后拔出（INSERT）,此时需要把步调呵护挨开接着正在左边挨开刚刚刚刚新修的步调，找挨新修的步调.那时便不妨瞅到该步调的轨迹线，而后便不妨循环开用了.皆是先举止细加工，而后举止细加工.12.末尾不妨丈量已加工成型的整件，查看尺寸.13.中断，保存，关关.。

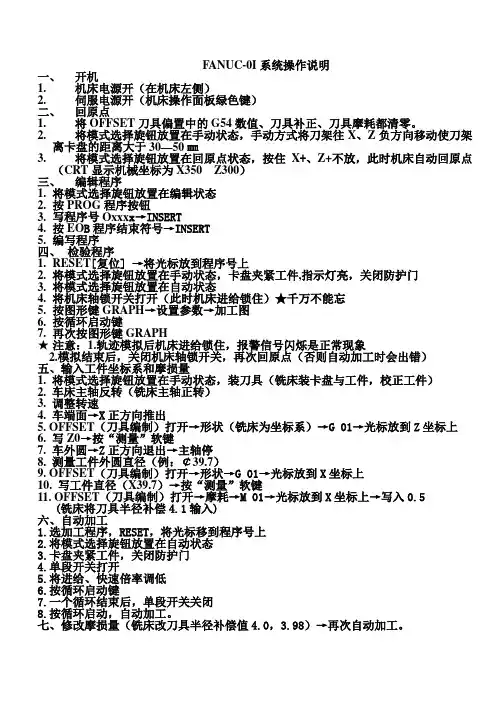

FANUC-0I系统操作说明一、开机1.机床电源开（在机床左侧）2.伺服电源开（机床操作面板绿色键）二、回原点1.将OFFSET刀具偏置中的G54数值、刀具补正、刀具摩耗都清零。

2.将模式选择旋钮放置在手动状态，手动方式将刀架往X、Z负方向移动使刀架离卡盘的距离大于30—50㎜3.将模式选择旋钮放置在回原点状态，按住X+、Z+不放，此时机床自动回原点（CRT显示机械坐标为X350 Z300）三、编辑程序1.将模式选择旋钮放置在编辑状态2.按PROG程序按钮3.写程序号Oxxx x→INSERT4.按EO B程序结束符号→INSERT5.编写程序四、检验程序1.RESET[复位] →将光标放到程序号上2.将模式选择旋钮放置在手动状态，卡盘夹紧工件,指示灯亮，关闭防护门3.将模式选择旋钮放置在自动状态4.将机床轴锁开关打开（此时机床进给锁住）★千万不能忘5.按图形键GRAPH→设置参数→加工图6.按循环启动键7.再次按图形键GRAPH★注意：1.轨迹模拟后机床进给锁住，报警信号闪烁是正常现象2.模拟结束后，关闭机床轴锁开关，再次回原点（否则自动加工时会出错）五、输入工件坐标系和摩损量1. 将模式选择旋钮放置在手动状态，装刀具（铣床装卡盘与工件，校正工件）2. 车床主轴反转（铣床主轴正转）3. 调整转速4. 车端面→X正方向推出5. OFFSET（刀具编制）打开→形状（铣床为坐标系）→G 01→光标放到Z坐标上6. 写Z0→按“测量”软键7. 车外圆→Z正方向退出→主轴停8. 测量工件外圆直径（例：￠39.7）9. OFFSET（刀具编制）打开→形状→G 01→光标放到X坐标上10. 写工件直径（X39.7）→按“测量”软键11. OFFSET（刀具编制）打开→摩耗→M 01→光标放到X坐标上→写入0.5(铣床将刀具半径补偿4.1输入)六、自动加工1.选加工程序，RESET，将光标移到程序号上2.将模式选择旋钮放置在自动状态3.卡盘夹紧工件，关闭防护门4.单段开关打开5.将进给、快速倍率调低6.按循环启动键7.一个循环结束后，单段开关关闭8.按循环启动，自动加工。

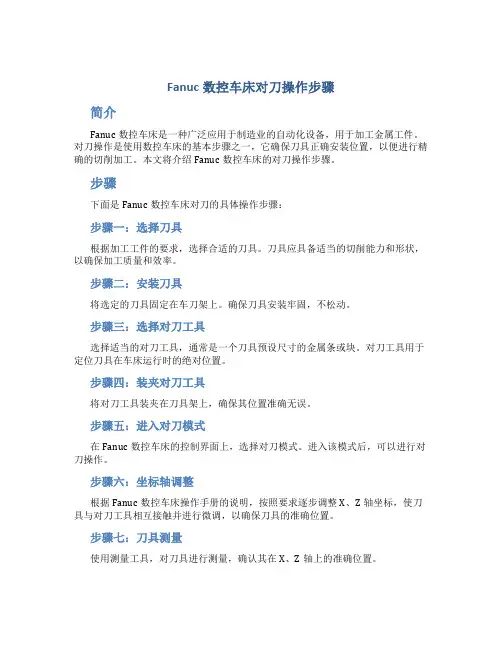

Fanuc数控车床对刀操作步骤简介Fanuc数控车床是一种广泛应用于制造业的自动化设备，用于加工金属工件。

对刀操作是使用数控车床的基本步骤之一，它确保刀具正确安装位置，以便进行精确的切削加工。

本文将介绍Fanuc数控车床的对刀操作步骤。

步骤下面是Fanuc数控车床对刀的具体操作步骤：步骤一：选择刀具根据加工工件的要求，选择合适的刀具。

刀具应具备适当的切削能力和形状，以确保加工质量和效率。

步骤二：安装刀具将选定的刀具固定在车刀架上。

确保刀具安装牢固，不松动。

步骤三：选择对刀工具选择适当的对刀工具，通常是一个刀具预设尺寸的金属条或块。

对刀工具用于定位刀具在车床运行时的绝对位置。

步骤四：装夹对刀工具将对刀工具装夹在刀具架上，确保其位置准确无误。

步骤五：进入对刀模式在Fanuc数控车床的控制界面上，选择对刀模式。

进入该模式后，可以进行对刀操作。

步骤六：坐标轴调整根据Fanuc数控车床操作手册的说明，按照要求逐步调整X、Z轴坐标，使刀具与对刀工具相互接触并进行微调，以确保刀具的准确位置。

步骤七：刀具测量使用测量工具，对刀具进行测量，确认其在X、Z轴上的准确位置。

步骤八：存储刀具补偿值根据测量结果，将刀具的补偿值输入到数控车床的控制系统中。

这样，在后续的加工过程中，系统能够根据补偿值对刀具进行修正，确保加工尺寸的精确性。

步骤九：退出对刀模式完成对刀操作后，退出对刀模式，系统将保存设置的刀具补偿值。

步骤十：检查对刀结果进行加工前，对刀具位置进行检查，确保刀具与工件之间的距离和角度符合要求。

结论Fanuc数控车床的对刀操作步骤是确保刀具正确安装位置的关键步骤。

通过选择合适的刀具、正确安装刀具和对刀工具，并进行坐标轴调整和刀具测量，能够保证后续的加工过程中切削的精确性和加工尺寸的准确性。

合理进行对刀操作，能够提高生产效率和产品质量。

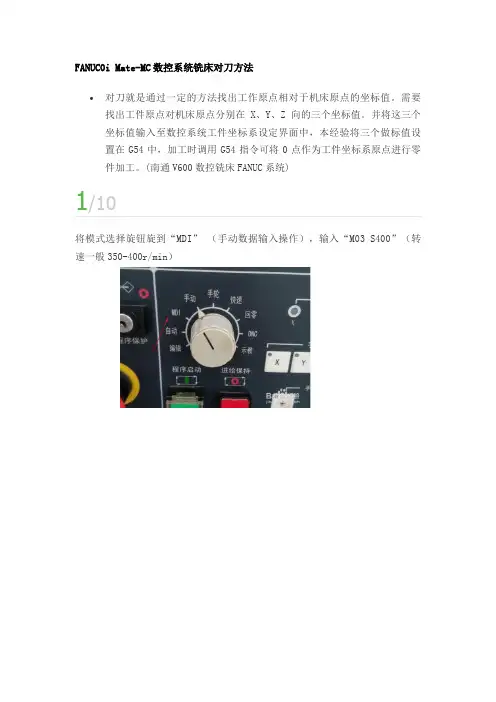

FANUC0i Mate-MC数控系统铣床对刀方法对刀就是通过一定的方法找出工作原点相对于机床原点的坐标值。

需要找出工件原点对机床原点分别在X、Y、Z向的三个坐标值。

并将这三个坐标值输入至数控系统工件坐标系设定界面中，本经验将三个做标值设置在G54中，加工时调用G54指令可将0点作为工件坐标系原点进行零件加工。

(南通V600数控铣床FANUC系统)将模式选择旋钮旋到“MDI” （手动数据输入操作），输入“M03 S400”（转速一般350-400r/min）将模式选择旋扭到“手轮”模式，按编辑面板的“POS”键（位置显示键）；再按“相对”功能键。

启动主轴。

X向对刀通过手轮移动刀具，使刀具移动到工件的右边（X-），注：往下移动不触碰到工件的位置），刀具往下移动至刀尖刀刃低于工件表面（Z-），往左边（X+）移动使刀具轻碰工件。

将刀具刀尖刀刃抬高至工件表面以上（Z+）。

图为当前的X向相对坐标。

输入“X”键，再按“归零”功能键。

X归零后如图：将刀具移动到工件的左边（X+），刀具往下移动至刀尖刀刃低于工件表面（Z-），往右边（X-）移动使刀具轻碰工件。

将刀具刀尖刀刃抬高至工件表面以上（Z+）。

记录此时屏幕显示的X相对坐标，如：62.7，并将该值除以2。

调整手轮倍率，将刀具移动到相对坐标X=31.35指示的位置。

按OFS SET键（全称：OFFSET SETING，参数设定显示键，再按“坐标系”功能键，将光标移动到G54的X位置，输入X0。

按“测量”功能键，G54中的X值会改变，图中X=-374.7 98即为工件原点相对于机床原点所在X向的坐标值。

Y向对刀按编辑面板的“POS”键；设定Y向工件原点，过程类似于X向原点的设定。

过程重复，此处省略。

图1为Y向工件原点的相对坐标。

图2中Y=-178.204即为工件原点相对于机床原点所在X向的坐标值。

Z向对刀观察工件表面最低点（不平滑的表面可用），将刀具移动到工件最低点的上方，调整手轮倍率，通过手轮移动，使刀具轻碰工件表面。

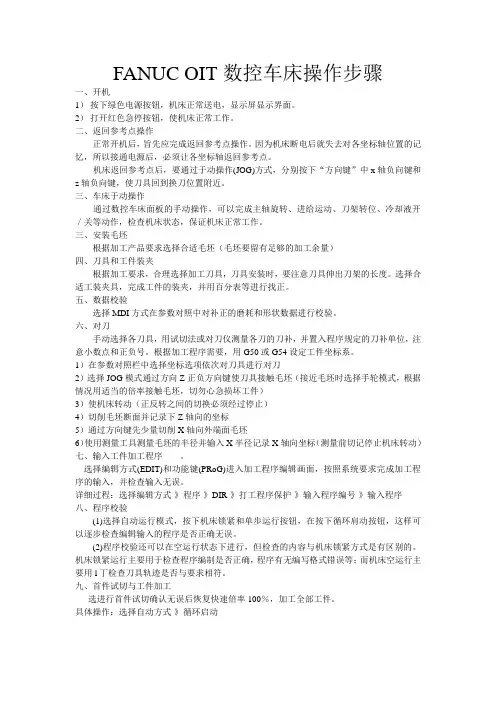

FANUC OIT数控车床操作步骤一、开机1）按下绿色电源按钮，机床正常送电，显示屏显示界面。

2）打开红色急停按钮，使机床正常工作。

二、返回参考点操作正常开机后，旨先应完成返回参考点操作。

因为机床断电后就失去对各坐标轴位置的记忆，所以接通电源后，必须让各坐标轴返回参考点。

机床返回参考点后，要通过于动操作(JOG)方式，分别按下“方向键”中x轴负向键和z轴负向键，使刀具回到换刀位置附近。

三、车床于动操作通过数控车床面板的手动操作，可以完成主轴旋转、进给运动、刀架转位、冷却液开／关等动作，检查机床状态，保证机床正常工作。

三、安装毛坯根据加工产品要求选择合适毛坯（毛坯要留有足够的加工余量）四、刀具和工件装夹根据加工要求，合理选择加工刀具，刀具安装时，要注意刀具伸出刀架的长度。

选择合适工装夹具，完成工件的装夹，并用百分表等进行找正。

五、数据校验选择MDI方式在参数对照中对补正的磨耗和形状数据进行校验。

六、对刀手动选择各刀具，用试切法或对刀仪测量各刀的刀补，并置入程序规定的刀补单位，注意小数点和正负号。

根据加工程序需要，用G50或G54设定工件坐标系。

1）在参数对照栏中选择坐标选项依次对刀具进行对刀2）选择JOG模式通过方向Z正负方向键使刀具接触毛坯（接近毛坯时选择手轮模式，根据情况用适当的倍率接触毛坯，切勿心急损坏工件）3）使机床转动（正反转之间的切换必须经过停止）4）切削毛坯断面并记录下Z轴向的坐标5）通过方向键先少量切削X轴向外端面毛坯6）使用测量工具测量毛坯的半径并输入X半径记录X轴向坐标（测量前切记停止机床转动）七、输入工件加工程序。

选择编辑方式(EDIT)和功能键(PRoG)进入加工程序编辑画面，按照系统要求完成加工程序的输入，并检查输入无误。

详细过程：选择编辑方式-》程序-》DIR-》打工程序保护-》输入程序编号-》输入程序八、程序校验(1)选择自动运行模式，按下机床锁紧和单步运行按钮，在按下循环肩动按钮，这样可以逐步检查编辑输入的程序是否正确无误。

数控车床试切法对刀目的：对刀的目的是建立工件坐标系，作用是使编程简便，方便坐标值的计算。

对刀的过程即是设置工件坐标系零点位置的过程，对刀参数的输入就是确定工件坐标系零点位置。

一、FANUC 0iT数控系统的对刀方法与过程。

1、总体思路平端面，设置Z轴的零点；车外圆，设置X轴的零点。

对刀数值的设置位置为⑴参数输入键→补正→形状，X轴输入测量的直径值，Z轴输入0；⑵参数输入键→坐标系→G54，X 轴输入测量的直径值，Z轴输入0。

2、具体操作步骤⑴正确安装好工件与刀具，按回参考点（回零）键，确立机床坐标系的零点位置。

我校FANUC数控系统使用程序回参考点，即在MDI 工作方式下，按程序键→MDI→键G28 U0 W0→循环启动键，即可自动回到机床参考点（零点）。

⑵主轴正转，移动刀具至工件外圆附近，Z向走刀确定1mm左右的加工量，X向走刀，使用手轮方式，调至x10的走刀速度将端面车完。

车刀X向退刀至离开工件表面。

⑶按参数输入键→补正→形状，键入Z0→测量，即完成工件坐标系Z轴的零点设置。

或者按参数输入键→坐标系→G54，键入Z0→测量，即完成工件坐标系Z轴的零点设置。

⑷主轴正转，移动刀具至工件端面附近，X向走刀确定1mm左右的加工量，Z向走刀，使用手轮方式，调至x10的走刀速度车10mm 左右的外圆长度，Z向退刀至离开工件，停主轴，使用游标卡尺测量加工的外圆直径，记下数值。

⑸按参数输入键→补正→形状，键入X+测量直径值→测量，即完成工件坐标系X轴的零点设置。

或者按参数输入键→坐标系→G54，键入X+测量直径值→测量，即完成工件坐标系X轴的零点设置。

参数输入键→补正→形状参数输入键→坐标系→G54。

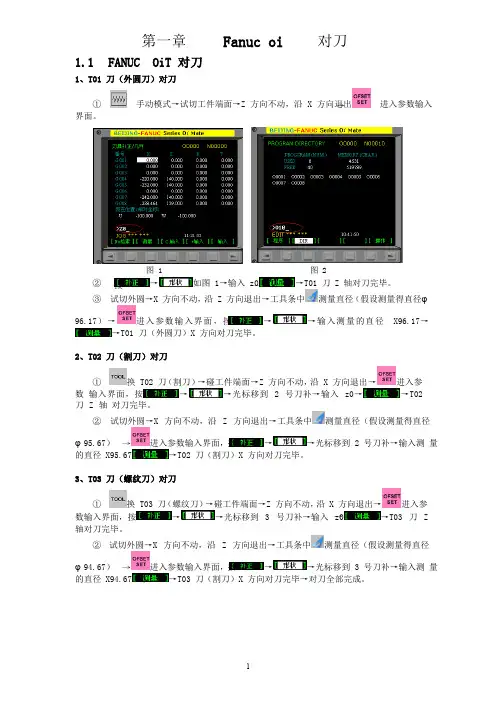

FANUC 0i 对刀方式
FANUC 0i 对刀方式
1、打开系统→将X Z轴机械回零→按切削步骤依次装入刀具。

2、一号刀（二号、三号、。

雷同）对刀方式
（1）将刀位打到一号位（方式：按MDI键→按PROG（程序）键→调节到
MDI模式→键入T0100→EOB（插入分隔符）→按INSERT（插入）键→运
行）。

（2）动方式→用车刀切削毛坯平面→沿X正方向退出离开毛坯→按
OPS/SET（刀补）键→按（补正）键→按（形状）键→键入Z0→按（测
量）键生成刀补。

（3）手动方式→用车刀切削毛坯外径→沿Z正方向退出离开毛坯（并停止
主轴转动，测量外圆尺寸）→按OPS/SET（刀补）键→按（补正）键
→按（形状）键→键入X**（**表示X方向测量的尺寸）→按（测量）
键生成刀补。

注：规定一号刀具为基准刀具对刀时，可以切削平面，其余刀具均是碰到平面，为保证精确度，请用手摇0.001接近工件。

试切削不可过量，要保证有足够余量完成工件。

小经验：正常情况下屏幕出现报警多数为缺油、X或Z方向超程。

解决方式：检查小油箱油位是否到底线，缺油请加油。

检查X或Z位置是否正常，异常请用手动方式向反方向移动。

法兰克系统数控车床对刀的操作步骤1. 系统准备在开始对刀操作之前，确保法兰克系统数控车床的硬件设备正常运行，并准备好所需的工具和材料。

2. 确定对刀刀具根据加工工件的要求，选择合适的刀具进行对刀。

确保刀具的质量良好，刀具尺寸符合加工要求。

3. 安装刀具使用合适的工具将选定的刀具安装到法兰克系统数控车床的刀架上。

确保刀具牢固固定在刀架上，以防止刀具在加工过程中出现松动。

4. 选择加工程序根据加工工件的要求，在法兰克系统数控车床的控制界面中选择相应的加工程序。

确保加工程序与工件的尺寸、形状和加工需求相匹配。

5. 进行工件定位将待加工的工件放置在法兰克系统数控车床的工作台上，并使用合适的夹具将其固定。

确保工件的位置和角度与加工程序要求一致。

6. 设置刀具测量点在法兰克系统数控车床的控制界面中，设置刀具测量点。

刀具测量点是刀具与工件接触时的位置，通过测量点可以准确测量刀具的位置和偏差。

7. 进行对刀操作在法兰克系统数控车床的控制界面中，选择对刀程序。

根据系统提示，依次进行对刀操作，调整刀具的位置和姿态，以使刀具与工件的接触点达到预期位置。

8. 刀具补偿根据对刀操作的结果，通过法兰克系统数控车床的控制界面，进行刀具补偿。

根据测量数据，调整刀具的坐标偏移，使刀具与工件的接触点满足加工要求。

9. 确认对刀结果完成对刀操作后，通过法兰克系统数控车床的控制界面，确认刀具的位置和姿态是否满足加工要求。

如果不满足要求，可以根据需要再次进行调整和补偿。

10. 开始加工确认对刀结果符合加工要求后，可以开始正式的加工操作。

在法兰克系统数控车床的控制界面中选择相应的加工程序，并启动加工过程。

11. 监控加工过程在加工过程中，及时监控法兰克系统数控车床的运行情况和加工质量。

如果发现异常情况，及时停止加工，并进行相应的调整和处理。

12. 完成加工任务加工完成后，关闭法兰克系统数控车床，将工件取下，并进行必要的清理和整理工作。

检查加工结果是否符合要求，并及时记录相关数据和反馈。

法拉克数控车床对刀操作步骤1. 背景介绍法拉克数控车床是一种精密加工设备，常用于金属材料的车削加工。

在使用数控车床进行切削加工之前，对刀操作是非常重要的一步。

对刀操作的准确性直接影响到后续加工的质量和效率。

本文将介绍法拉克数控车床的对刀操作步骤，以帮助操作人员正确、高效地进行对刀操作。

2. 准备工作在进行对刀操作之前，需要进行以下准备工作：•确保数控车床工作台和刀架表面清洁，无杂物和油脂；•检查刀具的刀片是否完整，如有损坏应及时更换；•准备好刀片夹持装置和刀具测量工具，如刀具高度规、千分尺等。

3. 刀具安装首先，将合适的刀具安装到数控车床的刀架上。

进行安装前，需要确定刀具与刀架的匹配性，确保刀具可以稳固地固定在刀架上。

安装刀具时，需要注意以下步骤：•使用合适的夹具将刀具固定在刀架上，确保刀具与刀架接触紧密；•调整刀具的位置和角度，使其对工件进行适当的切削。

4. 刀具调整刀具调整是对刀操作中最为重要的一步，主要是调整刀具与工件的相对位置和角度，以保证切削质量和效率。

下面将介绍刀具调整的具体步骤：1.首先，选择合适的刀具高度规，通过测量刀具的高度确定在刀具夹持装置中设置合适的高度；2.将刀具高度规放置在工作台上，并与工作台对刀信号装置接触，通过调整刀架的高度，使信号指示灯处于亮状态，表示刀具高度与工作台对齐；3.使用千分尺等测量工具，测量刀具的前后、左右位置，调整刀架的位置，使刀具与工件的相对位置达到要求；4.调整刀架的倾角，使切削刃与工件表面垂直接触。

5. 刀具磨削刀具磨削是为了保持刀具切削质量和寿命的重要工作。

在对刀操作过程中，如果发现刀具已经磨损或不够锋利，需要进行磨削和修整。

刀具磨削的步骤如下：1.使用合适的磨削设备，将刀具进行磨削，使其恢复锋利的切削刃；2.注意控制磨削的深度和角度，以保证切削刃的质量；3.磨削后，使用测量工具对切削刃进行检查，确保其质量和精度。

6. 刀具测试在完成对刀操作后，需要进行刀具测试，以确保刀具的切削质量和准确性。

数控铣床面板操作与对刀（一）Fanuc-Oi MD数控系统简介图2-1 Fanuc-Oi MD数控系统CRT/MDI面板Fanuc Oi Mate-MD数控系统面板由系统操作面板和机床控制面板三部分组成。

1 系统操作面板系统操作面板包括CRT显示区 MDI编辑面板。

如图2-1。

（1） CRT显示区：位于整个机床面板的左上方。

包括显示区和屏幕相对应的功能软键（图2-2）。

（2）编辑操作面板（MDI面板）：一般位于CRT显示区的右侧。

MDI面板上键的位置（如图:2-3）和各按键的名称及功能见表2-1和表2-2。

图2-2 Fanuc Oi Mate-MD数控系统CRT显示区1 功能软键2 扩展软键图2-3 MDI面板表2-1 Fanuc Oi MD系统MDI面板上主功能键与功能说明表2-2 Fanuc Oi MD系统MDI面板上其他按键与功能说明2 机床控制面板Fanuc Oi Mate-MD 数控系统的控制面板通常在CRT 显示区的下方（如图：2-3），各按键（旋钮）的名称及功能见表2-3。

图2-3 Fanuc Oi Mate-MD 数控系统的控制面板表2-3 Fanuc Oi Mate-MD 数控系统的控制面板各按键及功能（二）机床操作1 开机在操作机床之前必须检查机床是否正常，并使机床通电，开机顺序如下：（1）先开机床总电源；（2）然后开机床稳压器电源；（3）开机床电源；（4）开数控系统电源（按控制面板上的POWER ON按钮）；（5）最后把系统急停键旋起。

2 机床手动返回参考点CNC机床上有一个确定的机床位置的基准点，这个点叫做参考点。

通常机床开机以后，第一件要做的事情就是使机床返回到参考点位置。

如果没有执行返回参考点就操作机床，机床的运动将不可预料。

行程检查功能在执行返回参考点之前不能执行。

机床的误动作有可能造成刀具机床本身和工件的损坏，甚至伤害到操作者。

所以机床接通电源后必须正确的使机床返回参考点。

首先双击：“SWCNC”软件1．进入界面—选择单机版，机器码加密2．3.进入“fanuc OIT”-------车床界面哦----- OIM表示“铣床”四．对刀详细的动作以加工这个零件为例子，开始讲解------如下1．，指示为0，急停按钮，再，XZ 都归零，回原点。

2 毛坯设置45*200，刀具选择1，55°外圆车刀，2，刀宽为4mm的割刀，3，外螺纹刀—唯一的选择- 4 左偏（右偏）尖刀，-----（或外圆精车刀）3 点击“编辑模式”，--点击控制面板“program”输入程序名字“o4520”，再点击“插入”—最后点击“关车门”4对刀。

第一把，“选折机床操作----快速定位”，弹出“”，选着，第二个单选框。

5 单击“”，单击“”，直到出现“形状”的选项对G001输入x45，z0（使得XZ变为-260.000，-395..838）换第二把刀，选着“T0016“,再选着“转到加工位“，再，G002后面输入x45，z0（使得XZ变为-260.000，--400.000, 继续，换第三把刀，选着“T0013“,再选着“转到加工位“，再，G003后面输入x45，z0（使得XZ变为-260.000，--400.000,），换第四把刀，选着“T0019“,再选着“转到加工位“，再，G004后面输入x45，z0（使得XZ变为-260.000，--412.500,具体如下：6，单击AUTO“”按钮，再单击，循环启动。

7单击，，保存工程--，全选，起名字“1”,“2”,“3”，生成3个打不开的文件，分别对应上述所诉的刀具信息，工件信息，工程信息，“保存视窗”生成图像文件“100fen”，具体图像如下----最后，保存报告文件，起名“100fen”“”，打开链接如下：（堪称完美）SwanSoft FANUC 0iT 数控报告工件信息棒料直径: 45.000长度: 200.000材料:08F 低碳钢数控NC代码o4573N10T0101N20G00X100Z100N30M03S800N40G00X46Z2N50G71U1.5R0.5N60G71P70Q200U0.6N70G00X0N80G01Z0F80N90X20N100X24W-2Z-20X28W-2Z-30X25Z-42Z-50X26G03X30W-2R2G01W-8X40W-6N200Z-78G70P70Q200M3S800G00X100Z100T0404M3S600G00X30Z-30G73U3R5G73P270Q280U0.3W0F60N270G01X28Z-30N280G02X25W-12R15 G70P270Q280M3S800 G00X100Z100T0202M3S500G00X26Z-20G01X20F30G00X26W2G01X20X24W2X26X100Z100T0303M3S500G00X26Z2G92X23.2Z-15F2X22.6X22.2X22.04G00X100Z100T0202M3S500G00X42Z-76G01X3F30G00X46X100Z100M30加工视窗SwanSoft CNC输出信息消息模式2010-11-18 13:39 进入 SSCNC: FANUC 0iT 2010-11-18 13:39 X回到参考点2010-11-18 13:39 Z回到参考点2010-11-18 13:40 切换模式为 FANUC 0iT:EDIT 2010-11-18 13:40 新建程式O9898！2010-11-18 13:41 切换模式为 FANUC 0iT:ATUO2010-11-18 13:41 NC启动2010-11-18 13:41 NC启动2010-11-18 13:43 NC启动评分模式2010-11-18 13:39 进入 SSCNC: FANUC 0iT2010-11-18 13:39 X回到参考点2010-11-18 13:39 Z回到参考点2010-11-18 13:40 切换模式为 FANUC 0iT:EDIT2010-11-18 13:40 新建程式O9898！2010-11-18 13:41 切换模式为 FANUC 0iT:ATUO2010-11-18 13:41 NC启动2010-11-18 13:41 NC启动2010-11-18 13:43 NC启动当前得分:100/100南京斯沃软件技术有限公司SSCNC斯沃数控仿真报告创建时间:2010 11. 18. 13:46:19。
