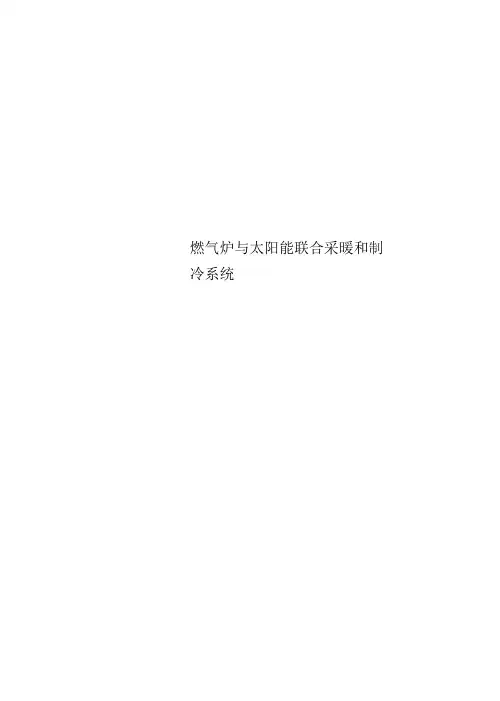

燃气炉与太阳能联合采暖和制冷系统

燃气炉与太阳能联合采暖和制冷系统作者:日期:二书1 燃气炉与太阳能联合热水系统：不论是冬季采暖，夏季制冷，还是直接为用户提供热水，利用的都是燃气炉与太阳能联合系统生产的热水。

2 燃气炉与太阳能联合采暖系统，采暖系统设计的思路是：首先用太阳能集热器产生的热水来采暖，当水温不足（或者水量不够）时，再启动燃气炉，加热已经过太阳能集热器加热过的水，以满足采暖的要求。

太阳能部分的工作情况：当T b达到要求的温度，而且Ts超过了回流温度, 在采暖部分进行换热之前，太阳能部分的三通阀由底部盘管转向散热器, 了保证Tb要求之外，三通阀将优先考虑转向保证热水供应的方向。

燃气炉工作情况：在采暖完成以后，当温度计显示温度过低时，燃气炉开始工作，直到蓄热箱顶部的换热器的水温，Tt达到预定值为止。

3,燃气炉与太阳能联合制冷系统：制冷系统主要由燃气炉与太阳能联合（参照图1）热水系统，吸收式制冷机和中央空调系统组成。

燃气炉与太阳能联合采暖和制冷系统技术领域背景技术发明内容㈠燃气炉与太阳能联合热水系统不论是冬季采暖，夏季制冷，还是直接为用户提供热水，利用的都是燃气炉与太阳能联合系统生产的热水。

联合热水系统如图1所示，其工作情况如下。

I'jl1,|¥』1111-I LI'1-1太阳能加热系统的工作原理：太阳能加热系统可以直接给用户提供热水。

当太阳能加热系统提供热水的水量和水温能满足要求时，就不需要启动燃气炉加热系统。

太阳能加热系统也可以加热蓄热箱里的水，当平板集热器探测器的温度T s高于蓄热箱底部探测器的温度T b时，太阳能系统循环泵被打开，此时平板集热器的热水通过蓄热箱低部的盘管换热器给蓄热箱加热。

太阳能加热系统还能为燃气加热炉的进水加热，提高燃气加热炉的进水温度, 节省燃料。

1-2 燃气炉加热系统的工作原理：当位于蓄热箱顶部的温度计显示的温度(T S )较低，不能满足用户的要求时，燃气炉的三通阀由供热水部分转向顶部盘管，燃气炉水泵起动，燃烧器点燃，蓄热箱顶部的盘管换热器给蓄热箱加热，一旦蓄热箱中的热水温度达到了要求，温度控制器将把三通阀转向热水供应，另外，还可从蓄热箱取水，经燃气炉加热后直接供应给用户。

太阳能与多种热源互补（采暖+制冷+热水）系统简介生活热水供热和冬季热水采暖供热是许多地区不可或缺的基本的生活条件。

我国有70%的人口需要采暖越冬。

采暖耗热量占年生活总耗热量的90%。

我国能够享受城市热力管网或单位、小区局域集中采暖的家庭约占10%，而占90%的城市周边地区、县乡镇和广大农村的家庭基本依靠燃煤或土暖气供热采暖。

供热采暖是个巨大的热量消耗和供应市场。

太阳能显热是取之不尽、用之不竭的可再生能源。

太阳能存在着因为地理位置、气温变换与昼夜更替产生的不稳定性影响，但太阳能又是强大的供热资源，一份能量换得一份热量，只要合理的科学的资源配置，就可以实现太阳能供热采暖应用。

第一次世界能源危机，欧美国家就开始了太阳热能供热采暖的应用，并已形成完善的技术体系。

房间温度每升高1℃要增加17%热耗；18℃标准室温和不同纬度，每㎡太阳能集热面积可以驱动3-10㎡建筑面积采暖，可以节省30-50%电或燃料。

太阳能供热采暖需要有互补热源。

夜间或阴雨雪或极端低温天气，太阳能不能满足供热时，需要有互补热源。

互补热源有电、燃气、燃煤等。

电热源设备是水循环电热采暖器；燃气热源设备是燃气壁挂炉；燃煤热源是热水采暖炉。

电是洁净能源，无污染、无明火、普及率高、电价适宜，容易实现安全与节电的自动化控制。

随着新农村建设和城镇扩建的发展，未来5-10年将有数亿家庭乔迁新居而提供巨大的供热采暖商机。

而太阳能光电互补将是主要的供热采暖方式。

太阳能多热源互补供热采暖系统由太阳能集热器、互补热源设备和控制装置组成。

冬季制热水供热采暖，夏季可以制冷水，经风机盘管制冷风实现室内空气调节。

保温性能不达标的标准住宅，在气温-5℃、室温18℃条件下，采暖供水温度55℃、供回水温差10℃时，采暖循环水量为4.5Kg/h，需要提供的热量为190KJ；保温性能达标的标准住宅，在气温-5℃、室温18℃条件下，采暖供水温度55℃、供回水温差10℃时，采暖循环水量为2.5Kg/h、需要提供的热量为105KJ。

□ngineering Technology工程技术专栏浅析太阳能+燃气互补型热水系统的设计及应用江苏迈能高科技有限公司/宦永旺刘予摘要：本文简单介绍了太阳能+燃气（辅助能源）互补热水系统的设计和应用。

通过与太阳能+电辅助热水系统以及太阳能+空气源热泵辅助 热水系统的对比，分析了太阳能+燃气(辅助能源)热水系统的特点和几大系统设计，着重介绍了太阳能+燃气互补型热水系统两大使用技术形式一K混合使用”和“串联使用”，并对趋势产品光燃双模热水器做了简要的阐述。

关键词：太阳能+燃气热水系统太阳能+电太阳能+空气源热泵混合使用串联使用光燃双模热水器0引言太阳能属非稳定能源，如果仅仅利用太阳能加热来获取生 活热水，会出现阴雨天水温不够的现象。

因此，当下太阳能热 水器已经不再单纯地是利用太阳能的热水器，很多太阳能热水 器往往安装了电辅助加热，太阳能+辅助能源的多能源集成 热水系统成为一种选择。

1細能+辅助齡源的多水織侧多能源集成互补的概念其实很广。

因为太阳能是一种免费 的可再生能源，因此，在多能源集成互补系统中，太阳能一 般作为主能源，而燃气、电等作为辅助能源。

目前，太阳能+ 辅助能源互补热水系统在分户集热分户储热的太阳能阳台壁挂 系统、太阳能集中集热分户储热系统中应用比较多，主要有3 大类：太阳能+电（辅助能源）互补型热水系统、太阳能+ 空气源热泵（辅助能源）互补型热水系统和太阳能+燃气（辅 助能源）互补型热水系统。

1.1太阳能+电（辅助能源）互补热水系统1.1.1系统介绍太阳能+电（辅助能源）互补型热水系统是最初始的互 补型热水器，一般应用在承压系统，水箱一般使用搪瓷承压内 胆。

其结构简单，承压水箱中安装一根加热棒即可，基本上不 存在什么技术门槛，市面上，一般的太阳能阳台壁挂系统、集 中集热分户储热系统中都配有电辅助加热装置。

水箱安装有探 温管，当搪瓷储热水箱中的水温较高时，用户直接使用水箱中 的热水，当水箱中水温达不到设定温度时，控制器就会发出信 号，启动电辅助加热。

太阳能与燃气壁挂炉联合解决地暖供热方案（2013第12期总第116期）随着太阳能应用水平的不断提高，人们越来越关注太阳能系统与其他辅助供热设备解决地暖供热联合运行，期待这种解决方案能够实现能源优化、资源可再生和环保，更期待这种解决方案有更好的经济效益。

目前，利用太阳能与燃气壁挂炉联合解决地暖供热有二种方案。

1、壁挂炉辅助太阳能供热在壁挂炉与太阳能水箱之间建立系统联系。

具体做法是：太阳能水箱内，有二个换热盘管，位于水箱下部的换热盘管，其面积较大，用于太阳能热水加热水箱内的中、低温水；位于水箱上部的换热盘管，其面积较小，用于壁挂炉的供热水加热水箱内的中、低温水。

首先，用太阳能的热水，经水箱下部的换热盘管换热，水箱的热水供地暖用水，当太阳能运行的温度达不到地暖要求水温时，启动壁挂炉。

壁挂炉生产的供热水，经水箱上部的换热盘管换热供地暖用水。

应注意的是：在太阳能系统工作时，不能启动壁挂炉，否则会影响太阳能的工作效率，也达不到优先使用太阳能热源的宗旨。

需设置太阳能系统与壁挂炉的控制装置，以保证地暖系统的设定温度和有效转换。

还应注意的是，太阳能水箱温度，太阳能和壁挂炉设定是相同的。

2、太阳能辅助壁挂炉供热太阳能储水箱储存的热量主要满足生活热水的需求。

将壁挂炉采暖回水直接引回太阳能储水箱，用高于地暖水温的太阳能热水来加热壁挂炉采暖回水，以此来提高壁挂炉的回水温度。

此方案的条件是：太阳能储水箱的水温必须在50-60℃之间。

这种方式，既保证生活热水的使用，也能保证多余的热水作为采暖。

用户在不多花费的情况下，既可洗浴也可供暖。

此方案的条件是：壁挂炉用于地暖的初期加热；太阳能储水箱的水温必须在50-60℃之间；壁挂炉设有控制器，在采暖水达到进水温度设定值时，壁挂炉停止工作。

此方案的关键是，壁挂太阳能储水箱的水温必须在50-60℃之间，在冬季，储水箱的水温要达到50-60℃，必须要用蓄热装置。

这两种方案，可根据实际情况操作。

论太阳能与燃气结合采暖和热水双向互补系统1 引言城市化进程的加快和人们生活水平的提高加剧了城市对能源的需求，舒适生活与能源消耗之间的矛盾变得越来越突出，怎样平衡这两者之间的关系成为现代城市建设者们不得不考虑的一个问题。

而新能源在建筑中的运用无疑是建设者们的首要选择，尤其是太阳能，在城市住宅中已得到较为广泛的运用。

随着太阳能产品的不断升级和人们观念的不断进步，太阳能的利用逐步从农村走向了城市，建筑一体化使太阳能在城市的大规模运用成为了可能。

太阳能在城市住宅中的运用主要是提供生活热水，但由于太阳能的不稳定性，很难提供稳定、持续的热水，难以满足人们对舒适生活的追求。

为解决这一问题，太阳能的发展走上了与其他能源配合使用的道路，如太阳能与电结合，太阳能与燃气结合等，我们从中也可以窥觑到太阳能发展的新动向。

本文通过介绍太阳能与燃气结合采暖、热水双向互补系统在实际工程中的运用，探讨未来太阳能利用的新趋势，为太阳能光热技术在城市中的推广提供一个参考。

2 太阳能与燃气结合采暖、热水双向互补系统的实际运用2.1 工程概况乐都路8号A地块住宅项目占地面积60906平方米，规划总建筑面积122999平方米。

本项目太阳能系统示范安装范围为1#～16#楼住宅建筑，其中毛坯房646户采用集中集热分户储热式太阳能热水系统，系统形式为闭式承压、间接换热型，每户配置水箱容量为100L；其中第1、5、6、11、12号共5幢住宅楼为装修交房，共330户，采用太阳能结合燃气采暖双向互补系统，每户配置水箱容量为150L。

本项目有以下两个特点：1、小高层住宅部分屋顶面积比较充足，太阳能集热器可布置的数量在满足热水需求的同时，还可以为冬季采暖提供部分热量。

2、1、5、6、11、12号共5幢住宅楼为全装修交房，中高端装修房冬季采用低温热水地板辐射采暖已经成为一种趋势。

本项目地暖热源采用燃气壁挂炉，燃气炉可提供地暖热源及太阳能辅助热源。

在太阳能条件不足时，燃气炉可以作为辅助热源，保证热水的连续供应。

太阳能采暖-制冷-热水三联供系统方案一 、引言近年来，人类社会经济发展迅猛，煤、电、石油、天然气等能源日益短缺，能源危机、环境污染等问题日渐突显，已成为威胁人类生存的头等大事，对新能源的开发利用显得尤为重要，特别是对太阳能的开发利用。

太阳能作为一种可再生的清洁能源具有其它能源无可比拟的优势。

我国太阳能资源十分丰富，绝大部分地区年平均日辐射量在4kwh/㎡.d以上，全国2/3以上地区年辐照量大于502万KJ/㎡,年日照时数在2000小时以上。

太阳能取之不尽用之不竭，处处均可开发应用，无需开采和运输，不会污染环境和破坏生态平衡，符合国家倡导的“建设资源节约型、环境友好型社会”的要求，具有良好的节能减排效果。

因此对太阳能的开发利用必将创造出良好的社会效益、环境效益和经济效益。

我们通过深入的调查，收集了大量的信息资料，经专业人员潜心研究，设计出了太阳能采暖-制冷-热水三联供系统,并运用于多个工程。

本系统不但能够满足用户冬季采暖、夏季制冷的需求，还能四季提供日常生活用热水。

现根据在北京市房山区长阳镇实施的工程。

二 、工程概况1、 工程简介该建筑是一座新建的节能民居，上下两层建筑面积为419㎡，大小房间共15间，砖混结构，中空玻璃塑钢门窗，外墙为370㎜厚空心砖，外墙加装70㎜厚标准挤塑板保温层，房顶采用200㎜厚聚苯板保温，建筑外围护结构符合节能50％标准。

.2、设计要求夏季按3个月制冷，冬季4个月采暖，全年每天提供480升45℃热水。

设计参数参照下表空调室外计算参数（表一）干球温度（℃）湿球温度（℃）相对湿度（%）夏季3226.465冬季-9----45空调室内计算参数（表二）夏 季冬 季房间功能温度（℃）相对湿度（%）温度（℃）相对湿度（%）客厅24≦6518≦45卧室26≦6522≦45厨卫餐厅26≦6520≦45太阳能计算参数（表三）北京地区北纬39° 48′，东经116° 28′.月份123456T-4.6-2.2 4.513.119.824.0H15.08117.14119.15518.71420.17518.672月份789101112T25.824.419.412.4 4.1-2.7H16.21516.43018.68617.51015.11213.709 T——月平均室外温度℃；H——等纬度角太阳月平均日辐射量（MJ/㎡d）。

太阳能与燃气结合采暖系统原理及控制研究随着能源危机的不断深化，太阳能燃气系统越来越受到人们的关注和研究。

该系统将太阳能与燃气相结合，在冬天提供采暖，同时在夏季提供制冷服务。

混合使用太阳能和燃气可以降低对传统能源的依赖程度，节约成本，同时也有环保效应。

太阳能与燃气结合采暖系统原理太阳能是一种无限可再生的能源，可以通过太阳能热水器将阳光转化为热能。

太阳能燃气系统利用这种能源将传统的燃气采暖系统和太阳能热水器相结合，形成一种新型的采暖系统。

太阳能与燃气结合采暖系统主要包括太阳能热水器、燃气锅炉、水箱以及暖气设备。

在太阳能热水器将阳光转化为热能后，热能将被储存在水箱中，同时燃气锅炉也会加热水箱中的水，这样就形成了一个稳定的水温度。

当室内温度低于设定的温度时，暖气设备将会启动并将水从水箱中取出，通过暖气片向室内散发热量。

当室内温暖时，暖气设备将会自动关闭，从而达到能量的节约。

此外，该系统还可以利用太阳能热水器提供室内热水，而且不会污染环境，减少碳排放量。

同时，如果使用的是高效的太阳能热水器，其使用寿命也应该很长，从而减少了维修和更换的成本。

太阳能与燃气结合采暖系统控制研究太阳能与燃气结合采暖系统的控制是实现稳定性、可靠性和节能性的关键。

不同的控制策略会影响能源的利用效率和室内温度的稳定性。

太阳能热水器和燃气锅炉的控制是关键。

太阳能热水器需要在阳光强度较高的时候工作，从而提高其利用效率。

燃气锅炉的控制需要根据室内温度实时调整以达到最佳的能源利用效果。

此外，也需要对水箱和暖气设备进行控制，确保它们能够在适当的时间启动和停止。

传感器和调节器是实现太阳能与燃气结合采暖系统控制的重要设备。

温度传感器可以实时监测室内温度和水箱温度，从而帮助控制器得出最优的控制策略。

调节器可以根据控制器的指令控制水泵、暖气设备、太阳能热水器和燃气锅炉的开关，以实现自动控制。

总的来说，太阳能与燃气结合采暖系统的控制需要充分考虑传感器和调节器的选择，以及控制策略的设计。

专利名称：一种太阳能和燃气分户式联合供暖系统专利类型：发明专利
发明人：罗小林,陈华山,罗雅楠
申请号：CN201210330458.4
申请日：20120910
公开号：CN102809188A
公开日：
20121205
专利内容由知识产权出版社提供
摘要：本发明涉及一种太阳能和燃气分户式联合供暖系统，属于供热供暖技术领域。

本发明包括集热器、分户储热水箱、介质循环泵、膨胀罐、换热盘管、集热控制器、下部水温探头、上部水温探头、集热器出口温度探头、截止阀、三通分流阀、主换热器、电动阀、采暖循环泵、地暖盘管、壁挂炉、室内温控器、太阳能出水温度探头。

本发明利用太阳能对冷水进行预加热，同时联合加热，不仅解决了壁挂炉进水温度低的问题，使进入壁挂炉的水具有较高的温度，而且保证了供热质量，节省了运行成本，降低了能源的消耗，减少了有害气体的排放量，保护了环境。

具有结构简单、成本低、可大大降低燃气消耗、减少环境污染等优点。

申请人：昆明理工大学
地址：650093 云南省昆明市五华区学府路253号
国籍：CN
更多信息请下载全文后查看。

家用燃气空间加热器与太阳能辅助采暖的协同系统随着环境保护意识的增强和能源资源的日益减少，人们对于可再生能源的利用越来越重视。

在家庭采暖方面，燃气空间加热器与太阳能辅助采暖的协同系统成为一种高效且环保的解决方案。

本文将从以下几个方面对于该协同系统进行介绍和分析。

首先，家用燃气空间加热器作为基础加热设备在该系统中发挥着重要的作用。

燃气空间加热器以天然气作为能源，通过燃烧产生热量，为室内提供温暖的空气。

其具有快速加热、节能环保等特点，能够满足家庭采暖的基本需求。

而且，燃气空间加热器可以根据室内温度自动调节燃气的供给，保持室内的舒适温度。

整个系统的控制中心可以监测和调节燃气空间加热器的工作状态，提供更加高效和便捷的使用体验。

其次，太阳能作为辅助能源，可以为系统提供可再生的绿色能源。

太阳能热采暖系统通过太阳能集热器将阳光转化为热能，然后传导到室内加热设备中。

这种方式不仅减少了对传统能源的依赖，还大大降低了家庭的能源消耗和环境污染。

太阳能热采暖系统在可再生能源领域有着广泛应用，并且得到了政府的支持和鼓励。

其安装和维护成本相对较低，可以为家庭节省大量的能源开支。

此外，太阳能辅助采暖还可以与燃气空间加热器进行协同工作，提供更加稳定和持续的供暖效果。

当家用燃气空间加热器与太阳能辅助采暖的协同系统完全被应用到家庭采暖中时，将带来许多优势。

首先，热能的有效利用可以大大提高系统的能源利用效率。

太阳能集热器可以在白天吸收阳光并将其转化为热能，然后储存起来，在需要加热的时候释放出来。

这样可以保证系统在夜间或者阴雨天气中也能持续供暖，最大限度地减少对燃气的依赖。

其次，该系统的运行成本相对较低。

太阳能作为可再生能源，不需要额外的能源开支。

而且，太阳能集热器的寿命长，不需要经常更换，减少了家庭的维护成本。

再次，协同系统对环境的友好度也值得一提。

由于太阳能的利用，系统整体的排放量会大大降低，对环境的污染也会减少。

最后，系统的使用体验也将得到极大的提升。

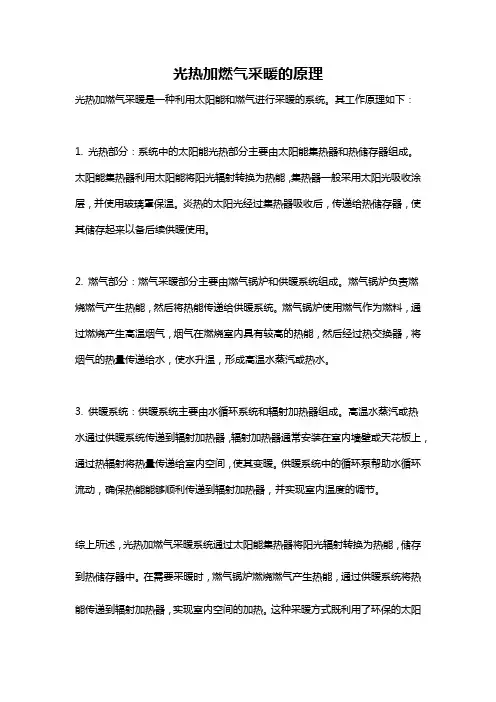

光热加燃气采暖的原理
光热加燃气采暖是一种利用太阳能和燃气进行采暖的系统。

其工作原理如下：
1. 光热部分：系统中的太阳能光热部分主要由太阳能集热器和热储存器组成。

太阳能集热器利用太阳能将阳光辐射转换为热能，集热器一般采用太阳光吸收涂层，并使用玻璃罩保温。

炎热的太阳光经过集热器吸收后，传递给热储存器，使其储存起来以备后续供暖使用。

2. 燃气部分：燃气采暖部分主要由燃气锅炉和供暖系统组成。

燃气锅炉负责燃烧燃气产生热能，然后将热能传递给供暖系统。

燃气锅炉使用燃气作为燃料，通过燃烧产生高温烟气，烟气在燃烧室内具有较高的热能，然后经过热交换器，将烟气的热量传递给水，使水升温，形成高温水蒸汽或热水。

3. 供暖系统：供暖系统主要由水循环系统和辐射加热器组成。

高温水蒸汽或热水通过供暖系统传递到辐射加热器，辐射加热器通常安装在室内墙壁或天花板上，通过热辐射将热量传递给室内空间，使其变暖。

供暖系统中的循环泵帮助水循环流动，确保热能能够顺利传递到辐射加热器，并实现室内温度的调节。

综上所述，光热加燃气采暖系统通过太阳能集热器将阳光辐射转换为热能，储存到热储存器中。

在需要采暖时，燃气锅炉燃烧燃气产生热能，通过供暖系统将热能传递到辐射加热器，实现室内空间的加热。

这种采暖方式既利用了环保的太阳
能，又使用了方便快捷的燃气，实现了高效、可持续的采暖。

浅谈燃气炉和太阳能结合采暖的有效设计对燃气炉和太阳能联合采暖系统的设计进行研究有着巨大的社会经济效益，通过新能源的应用来促进可持续发展，符合建设节约型社会的要求，因此，该项技术的开发与研究有着广阔的前景。

针对此，本文对燃气炉和太阳能联合采暖系统的设计予以了详细的介绍。

标签燃气炉；太阳能；联合采暖；设计一、引言随着我国经济发展水平的不断提高，人民对生活水平也有了更高的要求。

为了实现可持续发展，构建节约型社会，就要让城市的能源结构发展具有多样性。

现阶段，我国很多地区，在冬天，采暖的方法依旧是传统的集中供热。

当然，也存在着应用太阳能、天然气、电以及燃油等较为清洁的采暖方法。

一般情况下，市政热力公司负责集中供热热力管网的管理与控制，因此，在每一年，时间方面，供热与停热都非常固定。

这样，对有些有需求推迟供热时段的用户来讲极为的不变，没有灵活性。

另外，在收费方面，市政供热也存在着问题。

尽管能够对设计采用分户计量，可是只要供热住户的数量在减少，那么，供热的费用就会增加。

同时，如果集中于加大管网，那么在管网的热损失与维护方面的花费亦随之增加。

并且，目前，市政热力管网并未能够覆盖所有地区，比如说离城市较远的地区。

而加入利用分户燃气炉和太阳能采暖均可以解决这个难题，那么每一个用户的燃气采暖炉便有着巨大的优势：节省能源、节约用地、计费灵活以及采暖舒适与采暖便捷。

并且，天然气是众所周知的清洁高效能源，用于燃烧与采暖时对环境造成的污染非常小，而且利用率也高。

另外，太阳能加热系统，与燃气采暖一样，也可以为人们供应极为经济便捷的热水。

在二十一世纪，太阳能是最受瞩目的高效清洁能源，不仅可以节约资源，还可以保护生态环境。

可是，假如仅仅应用燃气炉来采暖的话，就会消耗诸多的常规能源，这就违背了可持续发展的原则。

另外，虽然我国的太阳能资源非常丰富，且用于采暖也极为便捷，可是，假如同样仅仅应用太阳能来采暖的话，会产生两个负面的影响：第一，无法对用户的采暖用能符合予以保障；第二，在阴雨天应用太阳能进行采暖会受到天气的限制。

太阳能系统、风冷热泵系统、燃气锅炉联合制热水的节能效益分析施全臻【摘要】本文针对海烟大酒店应用的太阳能、风冷热泵系统、燃气锅炉联合制热水系统进行阐述，通过理论分析与实践检验，分析了三者联合运行的节能效益，提出了适应海烟大酒店的最佳热水系统运行方式。

【关键字】太阳能热水系统风冷热泵系统燃气锅炉热水系统节能[Abstract] this article aimed at elaborating the Hai Yan Hotel application of solar energy, air source heat pump system, gas boiler and water heating system, through theoretical analysis and practical test, analysis of the energy saving benefits of joint operation of the three, put forward the operation mode of the best hot water system for Hai Yan hotel.[keyword] solar energy heating system air source heat pump system gas boiler heating system energy-saving0.前言空气源热泵技术是可再生能源应用的主要应用方向之一。

空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。

热泵热水机组以清洁再生原料(空气+电)为能源，既不使用也不产生对人体有害的气体，同时也减少了温室效应和大气污染。

目前，在我国电力资源短缺的前提下，采用热泵热水机组制取热水，既能以最小的电力投入获得最大的供热效益。

太阳能与燃气壁挂炉联合解决方案摘要：随着太阳能应用水平的不断提高，人们越来越关注太阳能系统与其他供暖供热系统的联合运行，期待一种联合解决方案能够实现能源优化，最大限度地使用可再生能源。

本文将就太阳能与燃气壁挂炉联合运行以提供生活热水及采暖的可行性进行分析，并将探讨联合运行带来的优势。

关键词：壁挂炉太阳能联合解决方案1 太阳能应用的普及近年来，全球能源问题不断凸显，各国政府都在寻求新的能源替代方法，可再生能源在这样的前提之下得到了前所未有的广泛发展。

其中太阳能以其容易获取、容易实施的特点在众多可再生能源中独树一帜，其销量在近十年的历程中以每年平均23.5%的速度增长。

与销量同时增长的是人们对于太阳能的认知，开始时人们只是为了用上免费的热水。

尽管那时的太阳能热水器只能是季节性的使用，但是不用花钱就能得到热水满足了人们那个时期的简单心理需求，因而也得到了一定的应用。

此后随着太阳能技术的不断进步，新的太阳能转化技术大幅度提升了太阳能热水器的效率，太阳能市场赢来了空前的繁荣。

随着太阳能热水器的逐步普及，人们对于太阳能热水的要求也越来越深入。

目前用户对于太阳能的要求已经到了第三阶段，即系统功能方面的需求：太阳能与其他能源优化组合进行无缝连接，避免各个系统各自为战，各施其能造成的能源浪费与不足，同时实现控制系统功能完善、操作简易、界面人性化。

目前太阳能厂家已经意识到了这一点，也在纷纷寻求与其他能源合作的解决方案。

2 燃气壁挂炉的应用燃气壁挂炉源于欧洲，于上个世纪90年代来到中国。

虽然进入中国市场的时间比较晚，但是由于国内生活水平的迅速提高、气源的普及、以及中国住宅市场的商品化进程等等因素，壁挂炉在较短的时间里就得到了很快的发展。

分户式采暖逐渐成为集中采暖有效的补充方式，满足了没有城市供热管网地区的采暖需求以及有集中供热地区停暖期补充采暖的需求。

作为纯耗气设备，壁挂炉满足用户需求的前提必然是要消耗足够的燃气，从而带来了舒适性与经济性的矛盾。

太阳能和壁挂炉联合使用系统的原理近年来，燃气壁挂炉代替传统燃煤锅炉已走进千家万户。

它污染小、花费少、能源利用率高，深受广大用户青睐。

但是天然气属于不可再生资源，人类一直在不断探索高效清洁、可再生或可持续利用资源的研发，而太阳能便是其中一种。

相矛盾的是，冬季时太阳能受天气等因素影响，效率很不稳定。

因此，单独使用壁挂炉或太阳能都各有优劣，而联合使用两种供热系统则可以做到扬长避短。

一、系统功能1.冷热水循环换热太阳能与壁挂炉系统中分别加装1个太阳能水泵，由单片机控制，通过温度传感器感应温度差，控制系统工作状态，使冷热水进行循环与换热。

2.居民生活用水太阳能水箱为储热水箱，外接阀门提供生活用水，开启阀门时系统循环关闭，保证对居民热水的供应。

3.太阳能供热太阳能加热储水箱下层的水，再通过冷热水之间密度的差异使冷热水循环，储水箱出口连接换热水箱，达到采暖供热的目的。

4.地暖供热温度传感器测量地暖回水温度，得到与换热水箱的温度差，如果达到系统预设的温差，进行水循环，利用太阳能为地暖水加热，达到供热目的；如果没达到预设温差，仍使用天然气加热，保证居民取暖需求。

二、系统工作原理系统由单片机控制，包括读取温度值、计算温差、选择工作状态和显示，下面是程序的工作流程。

读取太阳能出水口、换热水箱出水口、地暖回水口温度，设为T1、T2、T3。

T1和T2的温差为△T1，T2与T3的温差为△T2，2号水箱换热水泵为1号泵，换热水箱和壁挂炉间为2号泵，控制冷水从换热水箱和地暖流回太阳能水箱和壁挂炉的电磁阀分别为1号阀和2号阀，它们同时开启或关闭，3号阀为换热水箱和地暖之间的电磁阀，系统开启后温度传感器和LED屏先初始化，之后1号泵开启2min，2号泵开启1min，使管路中的水循环，读取温度与阀门状态并在LED屏显示，完成初始化。
