空调房间气流组织和散流器形式

常见的气流组织形式有哪些？
1.侧板送风
侧板送风是目前常用的气流组织形式。

风道位于房间上部，沿墙敷设，在风道的一侧或两侧开送风口。

可以上送风，上回风，也可以上送风，下回风。

它的特点是风口应贴顶布置，形成贴附式射流，回风区进行热交换。

回风口设在送风口的同侧，风速为2～5m/s.冬季送热风时，调节百叶窗使气流向斜下方射出。

2.散流器送风
散流器送风可以进行平送和侧送。

它也是在空气回流区进行热交换。

射流和回流流程较短，通常沿顶栅形成贴附式射流时效果较好。

它适用于设置顶栅的房间。

3.条缝送风
条缝送风通过条缝形送风口进行送风，其射程较短。

温差和速度变化较快，适用于散热量较大只求降温的房间，例如纺织厂、高级公共民用建筑等都有采用条缝送风。

4.喷口送风
喷口送风经热、湿处理的空气由房间一侧的几个喷口高速喷出，渡过一定的距离后返回。

工作区处于回流过程中，这种送风方式风速高，射程远，速度、温度衰减缓慢，温度分布均匀。

适用于大型体育馆、礼堂、剧院及高大厂房等公共建筑
中。

5.孔板送风
孔板送风利用顶栅上面的空间作为静压箱。

在压力的作用下，空气通过金属板上的小孔进入室内。

回风口设在房间下部。

孔板送时，射流的扩散及室内空气混合速度较快，因此工作区内空气温度和流速都比较稳定，适用于对区域温差和工作区风速要求严格，室温允许波动较小的场合。

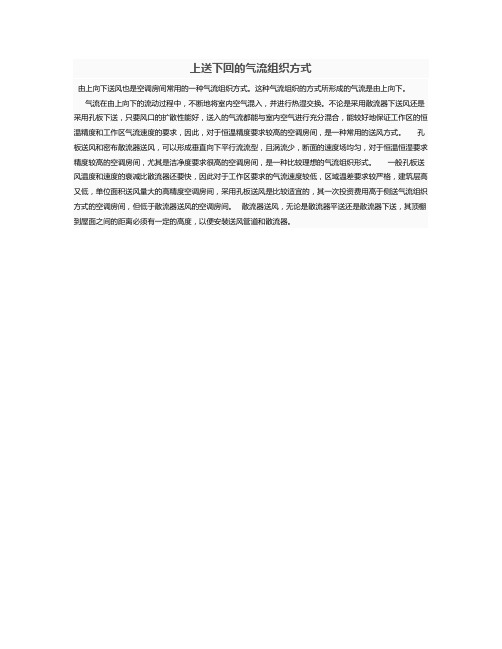

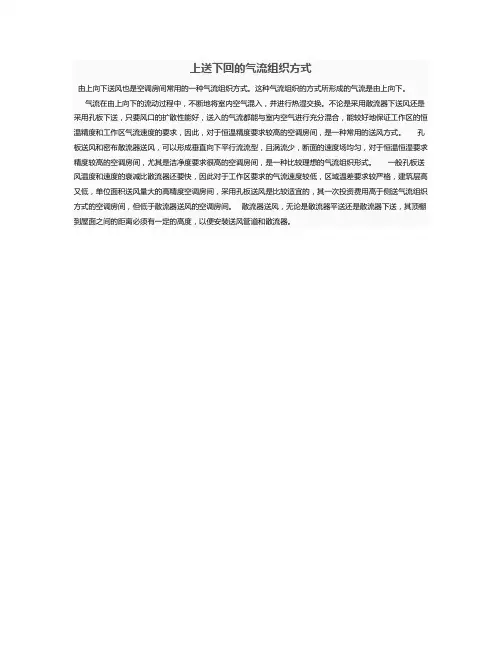

上送下回的气流组织方式
由上向下送风也是空调房间常用的一种气流组织方式。

这种气流组织的方式所形成的气流是由上向下。

气流在由上向下的流动过程中，不断地将室内空气混入，并进行热湿交换。

不论是采用散流器下送风还是采用孔板下送，只要风口的扩散性能好，送入的气流都能与室内空气进行充分混合，能较好地保证工作区的恒温精度和工作区气流速度的要求，因此，对于恒温精度要求较高的空调房间，是一种常用的送风方式。

孔板送风和密布散流器送风，可以形成垂直向下平行流流型，且涡流少，断面的速度场均匀，对于恒温恒湿要求精度较高的空调房间，尤其是洁净度要求很高的空调房间，是一种比较理想的气流组织形式。

一般孔板送风温度和速度的衰减比散流器还要快，因此对于工作区要求的气流速度较低，区域温差要求较严格，建筑层高又低，单位面积送风量大的高精度空调房间，采用孔板送风是比较适宜的，其一次投资费用高于侧送气流组织方式的空调房间，但低于散流器送风的空调房间。

散流器送风，无论是散流器平送还是散流器下送，其顶棚到屋面之间的距离必须有一定的高度，以便安装送风管道和散流器。

建筑环境与设备工程专业毕业设计参考资料5空调气流组织设计编者重庆大学城市科技学院土木工程学院建筑环境与设备工程教研室空调气流组织设计一、空调气流组织设计作用空调气流组织的作用：⑴送风均匀，从而保证空调区的温度场、湿度场、速度场的均匀；⑵送、回风不短路；⑶没有吹冷风感；⑷冬季热风能抵达人员活动区。

二、气流组织选择一、气流组织方式：⑴侧面送风：能形成贴附射流，增大气流射程，有利于室内空气混合，幸免冷风过快下落。

⑵散流器送风：送风距离大，适宜空间较高的房间。

⑶孔板送风：单位面积送风量大，工作区内风速小。

⑷喷口送风：速度高，射程长，适合高大空间的送风。

⑸条缝送风：送风温差、送风速度衰减较快，可与灯具配合布置，适合于会议厅、宴会厅等场所。

⑹旋流风口送风：衰减快，可作大风量、大温差送风。

二、气流组织及送、回风口选择⑴空调区的气流组织宜采纳百叶、条缝型等风口貼附侧送。

当侧送气流有阻碍或单位面积送风量较大，且人员活动区的风速要求严格时，不该采纳侧送。

侧送形式有以下三种：①上送上回：仅为夏日降温效劳，且空调房间层高较低；②上送下回：以冬季送热风为主，且空调房间层高较高；③单侧或双侧贴附射流送风适合于跨度较大的空调房间。

采纳貼附侧送风时，应符合以下规定：①送风口上缘与顶棚的距离较大时，送风口应设置向上倾斜10°～20°的导流片；②送风口内宜设置避免射流偏斜的导流片。

⑵空调区设有吊顶时，应依照空调区的高度及对气流的要求，采纳散流器或孔板送风。

当单位面积送风量较大，且人员活动区内的风速或区域温差要求较小时，应采纳孔板送风散流器分平送和下送两种方式。

平送适合于夏日送冷风；下送适合于冬季送热风。

采纳散流器送风时，应知足以下要求：①风口布置应有利于送风气流对周围空气的诱导，风口中心与侧墙的距离不小于；②采纳平送方式时，貼附射流区无阻挡物；③兼作热风供暖，且风口安装高度较高时，宜具有改变射流出口角度的功能，如温控散流器。

送回风口的型式及气流组织形式Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】第二节送、回风口的型式及气流组织形式一、送风口的型式由前述可知，空调房间气流流型主要取决于送风射流。

而送风口型式将直接影响气流的混合程度、出口方向及气流断面形状，对送风射流具有重要作用。

根据空调精度、气流形式、送风口安装位置以及建筑装修的艺术配合等方面的要求，可以选用不同形式的送风口。

送风口的种类繁多，按送出气流形式可分为四种类型。

1．辐射形送风口：送出气流呈辐射状向四周扩散。

如盘式散流器、片式散流器等；2．轴向送风口：气流沿送风口轴线方向送出。

这类风口有格栅送风口、百叶送风口，喷口、条缝送风口等；3．线形送风口：气流从狭长的线状风口送出。

如长宽比很大的条缝形送风口；4．面形送风口：气流从大面积的平面上均匀送出。

如孔板送风口。

还有按送风口的安装位置分为顶棚送风口、侧墙送风口、窗下送风口及地面送风口等。

还常常将格栅送风口、百叶送风口、条缝送风口等安装在侧墙上或风管侧壁上的送风口统称为侧送风口。

下面介绍几种常见的送风口。

(一)侧送风口此类风口常向房间横向送出气流，表5—2是常用的侧送风口形式。

在百叶送风口内一般根据需要设置1—3层可转动的叶片。

外层水平叶片用以改变射流的出口倾角。

垂直叶片能调节气流的扩散角，叶片平行时扩散角只有19℃，而叶片张开时(最边缘叶片与送风口平面夹角为45℃)，扩散角可增大至60℃(图5—11)。

送风口内层对开式叶片则是为了调节送风量而设置的。

格栅送风口除可装横竖薄片组成格栅外，还可以用薄板冲制成带有各种装饰图案的空花格栅，气流通过有效面积可达53-73％。

(二)散流器散流器是一类安装在顶棚上的送风口，可以与顶棚下表面平齐，也可以在顶棚下表面以下。

散流器有圆形、方形或矩形的。

盘式散流器的送风气流呈辐射状。

片式散流器设有多层散流片，片的间距有固定的也有可调的。
