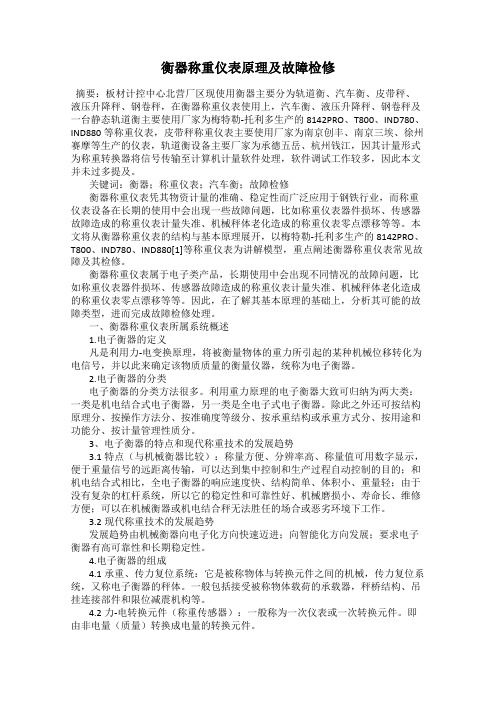

衡器称重仪表原理及故障检修摘要：板材计控中心北营厂区现使用衡器主要分为轨道衡、汽车衡、皮带秤、液压升降秤、钢卷秤，在衡器称重仪表使用上，汽车衡、液压升降秤、钢卷秤及一台静态轨道衡主要使用厂家为梅特勒-托利多生产的8142PRO、T800、IND780、IND880等称重仪表，皮带秤称重仪表主要使用厂家为南京创丰、南京三埃、徐州赛摩等生产的仪表，轨道衡设备主要厂家为承德五岳、杭州钱江，因其计量形式为称重转换器将信号传输至计算机计量软件处理，软件调试工作较多，因此本文并未过多提及。
关键词：衡器；称重仪表；汽车衡；故障检修衡器称重仪表凭其物资计量的准确、稳定性而广泛应用于钢铁行业，而称重仪表设备在长期的使用中会出现一些故障问题，比如称重仪表器件损坏、传感器故障造成的称重仪表计量失准、机械秤体老化造成的称重仪表零点漂移等等。
本文将从衡器称重仪表的结构与基本原理展开，以梅特勒-托利多生产的8142PRO、T800、IND780、IND880[1]等称重仪表为讲解模型，重点阐述衡器称重仪表常见故障及其检修。
衡器称重仪表属于电子类产品，长期使用中会出现不同情况的故障问题，比如称重仪表器件损坏、传感器故障造成的称重仪表计量失准、机械秤体老化造成的称重仪表零点漂移等等。
因此，在了解其基本原理的基础上，分析其可能的故障类型，进而完成故障检修处理。
一、衡器称重仪表所属系统概述1.电子衡器的定义凡是利用力-电变换原理，将被衡量物体的重力所引起的某种机械位移转化为电信号，并以此来确定该物质质量的衡量仪器，统称为电子衡器。
2.电子衡器的分类电子衡器的分类方法很多。
利用重力原理的电子衡器大致可归纳为两大类：一类是机电结合式电子衡器，另一类是全电子式电子衡器。
除此之外还可按结构原理分、按操作方法分、按准确度等级分、按承重结构或承重方式分、按用途和功能分、按计量管理性质分。
3、电子衡器的特点和现代称重技术的发展趋势3.1特点（与机械衡器比较）：称量方便、分辨率高、称量值可用数字显示，便于重量信号的远距离传输，可以达到集中控制和生产过程自动控制的目的；和机电结合式相比，全电子衡器的响应速度快、结构简单、体积小、重量轻；由于没有复杂的杠杆系统，所以它的稳定性和可靠性好、机械磨损小、寿命长、维修方便；可以在机械衡器或机电结合秤无法胜任的场合或恶劣环境下工作。
电子天平基本原理和维修谭伟新(广州市计量测试所,广州510030) 摘 要 本文主要介绍电子天平的基本工作原理和常见故障的维修方法,并介绍了一些维修实例。
关键词 电子天平 电磁感应 光电传感器 四角误差 电子天平设计复杂,制造厂家多,型号规格各有不同,一旦出现故障,往往令人束手无策。
现以常见的电磁感应式电子天平为例,介绍其工作原理及常见故障的维修。
一、电子天平的基本原理电磁感应式电子天平与电子秤不同,电子秤是,电磁感应式电子天平是利用电磁力平衡的原理进行设计的,根据电磁力公式:F =BL I sin θ其中,F 为电磁力;B 为磁感应强度;L 为受力导线的长度;I 为流过导线的电流强度;θ为通电导体与磁场的夹角。
由以上公式可知,F 的大小与B 、L 、I 及sin θ均成正比,由于传感器设计好后,其感应线圈的规格尺寸已固定,所以其B 、L 均不再改变,而θ为90°,故sin θ=1,因此,F 的大小与I 成对应关系。
电子天平主要组成部分有:电源、电磁传感器、光电传感器、键盘和显示器、控制电路。
电源主要是由内置多路输出交流变压器组成,220V 的交流电压经变压器转换成几组不同的交流电压,经过整流、滤波成直流电压,再经三端稳压集成,转变成稳定的直流电压,供不同的电路使用。
另外,由于微处理器电路受电源干扰时会出现失控现象,使系统无法工作,因此在微处理器供电电路上一般会设置一个电源监视电路,常用的有7705芯片。
电磁传感器曲磁缸,感应线圈、支承杠杆组成,磁缸一般是一个圆柱形缸体(进口的天平其磁缸形状会有不同),中间有一块圆柱形磁铁,感应线圈在磁缸的内部,是电磁转换的部件,感应线圈与支承杠杆相连,支承杠杆上有多片支承弹簧片,弹簧片的中间部分非常薄,极易损坏,因此在使用和维修时均需十分小心。
光电传感器由红外发光二极管(旧式电子天平也有使用可见光二极管)和光敏三极管组成,当秤盘位置变化时,光敏三极管接收的光线强度发生变化,其输出电流也相应改变。
电子秤称重仪表的原理、结构及电路维修分析1 电子秤称重仪表的原理及其结构电子秤称重仪表原理是重物加载到秤体上后，由称重传感器将重量信号转变为成比例的电信号输出，然后称重仪表将传感器输出的模拟信号经放大.滤波.A/D 转换.数字处理后在显示屏上显示.电子秤称重仪表可以分为四个部分，如图1 所示.一是称重传感器部分，主要功能是将加到称台上的重量信号转变为成比例的电信号输出；二是显示仪表部分，主要功能将传感器输出的模拟信号经放大.滤波.A/D 转换.数字处理后在显示屏上显示；三是秤体部分，主要功能是承重，机械结构上还可分为秤台.位移限位.卸荷锣栓；电气上有接线盒.信号电缆等；四是外部设备部分，是指连接在显示仪表的信号输出端口，接收仪表输出信号的设备；常见的外部设备有打印机.大屏幕显示器.计算机管理系统；另外还有模拟量输出.光纤输出.固态继电器输出等.电子秤电子称重仪表根据信号源的种类可分为两大类，即模拟称重仪表与数字称重仪表. 模拟称重仪表是接收的是模拟信号，秤体使用的是模拟传感器，是将加到秤台上的重量通过弹性体的变形引起电阻应变计的阻值变化转变为成比例的电信号输出；数字称重仪表是现代电子技术.微处理技术.数字补偿技术与传统的应变式称重传感器相结合的仪表，可以根据提供和数字传感器对应的通讯接口和协议，通过计算机计算出重量并进行显示.存储.打印.传输.2 电子秤称重仪表及传感器附属电路维修方法电子秤称重仪表的故障现象多种多样，而引发故障的因素也很多.且相同的故障现象常常是不同的原因，因为要排除故障，首先因设法找到并确认发生故障的位置，而查找故障主要是根据故障时总结的故障现象和系统结构组件.元器件.接插件.零部件的作用，结合平时处理故障时总结出的故障类型，来检查分析引发故障的所有因素，然后借助万用表，信号源工具仪表，通过多种方式，逐一检查可疑部位，最终确定故障的发生部位.2.1 外部环境造成的故障外部环境的变化会造成电子秤的称重关照主要有供电电源的变化.。
电子衡器的使用与保养与维护和修理指南电子衡器技术指标维护和修理注意事项：1 案秤的传感器容量小，体积也小，所以在拆装时用力要轻，保护好传感器。
2 案秤的精准明确度在1/3000～1/50000，它的灵敏度很高，要选择好使用等级，国家法定鉴定为1/3000、所用的传感器应为C3级（国际标准认证可用于1/3000精度的秤。
3 传感器的上下支架必需安装精准，到位。
（很多无规律的漂数，称量不准都是支架安装不良，上下限位不良引起的，要特别注意！4 有些特别故障如显示异常，码乱跳等很可能是电池电压下降，称盘蹭上壳等简单原因引起的，所以检查时要细心。
（也可能是由于A/D电路受潮引起）5 一些特出的案秤（防水秤，记数秤等）他们都有独特的结构，要保证要求。
防水秤的密封胶套，胶条应完好的封装，主电路板有涂刷防水胶的，也有惯硅胶的。
电子秤的使用与保养电子秤是收寄邮件时的称重计量工具，其精准度不仅影响邮件的收寄质量，而且直接关系到用户的切身利益和企业的实际利益。
在实际使用过程中，有的电子秤会显现一些问题，紧要是由于使用方法不当和日常保养不当造成的，而这些问题往往会引起与用户的纠纷。
因此，营业员在日常工作中有必要把握一些有关电子秤的基本学问，以便在工作中正确使用和保养。
正确摆放是电子秤精准计量的第一步。
电子秤应摆放在水平稳固的台面上使用，秤身下不能垫纸张等物品，在倾斜或摇摆的桌面上使用会影响电子秤的读数，所以，电子秤摆放的水平与否是影响精准度的一个紧要因素。
在使用电子秤称量物品前，假如发觉电子秤面板上的水银泡偏离中心位置，则说明电子秤未处在水平状态，碰到这种情况需要先调整盘面水平度。
电子秤的四个秤脚都是可以通过旋转来调整高度的，通过手工调整秤脚，让面板上的水银泡保持在中心位置上，这样就可以保证秤盘的水平度，从而确保称量的精准度。
除了正确使用外，电子秤的日常保养也很紧要。
电子秤的秤盘下面有三个棘爪，棘爪与秤身上面的称重传感器胶腿相接触，棘爪和传感器胶腿的缺失损毁会造成秤盘发生倾斜，导致称量不准，所以使用电子秤要特别注意对这些敏感易损部件的保护。
浅析电子天平原理及常见故障调修作者：宋慧霞来源：《价值工程》2014年第26期摘要：电子天平主要以计量检测、传递量值、化验产品以及科学分析等内容，广泛地运用于教育、农业、工业、电子以及科研单位等行业，是一种不可缺少的物质称量仪器。
本文就电子天平的工作原理进行了分析，并对其常见的故障进行了研究，讨论了调修方法，对电子天平后期的使用、检测以及维护保养有较大的帮助。
关键词：电子天平；工作原理；故障调修中图分类号：TH715 文献标识码：A 文章编号：1006-4311（2014）26-0042-020 引言电子天平是最新发展的一类天平，因其具有称量快捷、使用简便等优点，被广泛的应用于各行各业中。
电子天平主要平衡原理是电磁力或者电磁力矩，能准确可靠、清晰快速的称量与显示，一般可以达到±0.1mg，同时还具有自动检测和自动校准以及超载保护等功能。
电子天平核心技术是电子技术和传感器，在科技的进步下，电子天平的设计越来越复杂，规格型号存在很大的差异，一旦出现故障就会对影响各行各业的正常工作。
因此必须了解电子天平的工作原理，并对其常见的故障进行了解，熟知其调修的方式，进一步保证电子天平工作质量，延长其使用寿命。
1 电子天平的主要工作原理电子天平是天平的一种类型，不同于其他电子秤。
电子天平的主要元件是传感器，其又包括了电磁式传感器与应变片式传感器。
电磁式传感器是通电导体在磁场中做切割磁场线运动，电子天平是通过其产生的电磁力进行平衡输出，其电磁力公式为：F=BLIsinQ。
其中B是磁感应强度，L是受力导线长度，I是电流强度，Q是通电导体与电磁场形成的夹角，F为电磁力。
电磁式传感器由磁缸、感应线圈、支撑杠杆等组成，磁缸中心有圆柱形磁铁，内部有感应线圈，并与支撑杠杆相连。
通电导体在磁场中做切割磁力线运动，能长生电磁力。
位置传感器采集电子天平秤盘上的物体，引起杠杆的位置相对变化，把产生的数据转化成电信号并由伺服放大器的作用，将其加载到线圈上，这样物体的重力就会和磁场中产生的电磁力相平衡。
电子衡器常见故障及维修作者：於永泳来源：《科学与财富》2014年第06期一、概述电子衡器（简称电子秤）是一种装有电子装置的衡器，包括全电子秤及机电结合秤，其工作原理如下图：当称重物体或载重汽车停放在秤台上，载荷通过秤体，将重量传递给称重传感器，称重传感器的弹性体产生变形，使得粘贴在弹性体上的电子应变计产生应变，由电子应变计连接成的桥路失去平衡，从而产生电信号。
该信号经前置放大器放大，再经二级滤波器滤波后，加到模数转换器，将模拟量变成数字量，再由CPU微处理器进行处理后，由显示器显示物体的重量。
如果用户需要打印记录，数据以ASCⅡ码输入，点阵式打印机打印记录。
我们知道，衡器的发展经历了从手动到自动，从机械到电子的发展过程，特别是在九十年代得到了飞速发展。
新的、高集成度的电子元器件也不断涌现。
现在，机械式衡器已逐渐淡出市场，电子衡器占据着绝对的主导地位。
究其原因，是全电子秤与传统的机械杠杆秤相比，具有显著的优越性：1、承重装置结构简单、体积小、重量轻，安装测试方便，适应性强，形式多样，受安装的限制小。
2、称量范围宽，小到几公斤甚至几百克，大到几十吨甚至几百吨。
使用领域广，能满足不同场合的需要，如高温、高湿、高粉尘、高噪音、辐射等环境。
3、没有杠杆比要求，也没有刀刃和刀承磨损的影响，维护保养简单，工作量小，减小了日常投入。
4、称量速度快，操作简单，从而提高工作效率。
5、分辨率高，重复性能好，直观性强。
6、电子衡器可实现动态计量或与某些作业同时进行，（如动态电子轨道衡，就是在列车运行过程中，同时完成称量工作，又如电子皮带秤、动态汽车蘅等，在完成运输的同时完成称重计量）大大缩短了作业时间，降低劳动强度，提高了效率。
7、智能化的电子衡器具有称量、计量、控制、校验、通讯等多方面的功能，其微机软件的应用更方便了管理，因此，其应用领域在不断扩大，这更是机械衡器所望尘莫及的。
正是由于电子衡器具有诸多优越性，因此，其市场占有份额持续上涨。
电子磅秤故障维修手册一、前言电子磅秤作为现代生产与生活中常见的设备，其在商场、物流、仓储等领域扮演着重要的角色。
然而，由于长时间使用或错误操作等原因，磅秤往往会出现各种故障。
为了帮助用户更好地维护和修复电子磅秤，本手册将详细介绍常见的磅秤故障及其维修方法。
二、故障列表与解决方案1. 电源故障电源故障是磅秤常见的问题之一。
当磅秤无法启动或无法正常工作时，首先需要检查电源是否正常连接并通电。
如果电源连接良好且通电，可以尝试更换电源线或电源插座。
如果问题仍存在，建议联系专业技术人员进行检修。
2. 显示屏故障当磅秤的显示屏出现模糊、无法显示或显示不准确等问题时，需要检查显示屏是否损坏或松动。
如果显示屏未损坏且连接良好，可以尝试重新启动磅秤或进行软件重置操作。
如果问题依旧存在，则需要联系售后维修人员进行更换或修复。
3. 计量不准确计量不准确是用户常常遇到的问题之一，可能会对商家的交易或仓储工作造成困扰。
解决计量不准确的方法主要有两种。
一是校正参数，通过磅秤设备中的校正功能进行调整。
二是检查传感器，若计量偏差较大，则需要检查磅秤传感器是否松动或损坏，并进行修复或更换。
4. 按键失灵磅秤的按键失灵可能导致无法正常使用或设置磅秤的功能。
首先需要检查按键是否被堵塞或损坏。
可以使用清洁剂或棉签轻轻擦拭按键，清除污垢。
如果按键仍然无法正常使用，则需要联系维修人员进行检修或更换。
5. 通信故障对于一些高级电子磅秤而言，通信故障也是常见的问题。
当电子磅秤无法与计算机或其他外部设备进行数据传输时，需要首先检查通信线缆是否连接良好，检查接口的松动情况。
如果问题没有解决，尝试更换通信线缆或重新安装通信驱动程序。
如问题依旧存在，则需要联系厂家或技术支持。
三、维护与保养1. 定期清洁定期清洁电子磅秤能够有效地延长其使用寿命。
使用时，应保持磅秤周围的环境清洁干燥，防止灰尘、水汽等进入磅秤内部。
定期使用柔软的布擦拭磅秤表面和显示屏，清除污垢。
电子秤的日常维护及检修1.1.1、保持电子秤整机清洁电子秤是一种精密的计量器具，保持整机清洁，对延长其使用寿命，提高计量精度有着重要意义。
要保持电子秤各部位不积尘土和油污，保持各活动关节灵活自如，防止锈蚀现象，在多尘和有腐蚀气体等恶劣环境下使用更应及时清尘、保洁。
经常检查有无碰撞、裂纹，各部位紧固件有无松动，如有异常应及时处理。
1.1.2、避免电子秤受剧烈推动和碰撞、冲击力电子秤内部由许多电子元器件组成，如集成电路、石英晶体、显示器件、传感器等等，当电子秤受到剧烈外力时，可能会损坏这些元、配件，造成电子秤故障，影响精度以致影响正常使用，要避免秤体和其它物品强烈碰撞或从高空摔下，显示仪表要轻拿轻放，精心管理，不可在强阳光下长时间爆晒，以防不必要的损失，仪表固定在振动较剧烈的地方时，要采取减振措施，以免影响其可靠性。
1.1.3不要随意拆卸电子秤上的零部件电子秤正常使用过程，不要随意拆卸电子秤上的零部件，更不要拆卸传感器的密封和仪表上的集成电路等元件，必要的维修，必须在有关技术人员的指导下或具备一定的维修知识后进行，以防故障扩大。
1.1.4电子秤的管理电子秤属精密贵重仪器，建议用户制定必要的管理制度，实行专人、专管、专用，建立必要的使用和维修记录，长期不用要定点存放，防晒、防潮、防尘。
1.1.5电池组要及时充电电子秤配备的电池组是可充的蓄电池，其容量有限，长期不用或工作中显示欠电指示时，应及时给电池充电，以免电池过度放电，影响电池使用寿命，要经常检查电池包装是否破损，引线是否完好，以防短路、损坏电池及电子秤电路。
电池充电方法请参照电子秤操作说明书或本书有关章节内容。
1. 2 维修用检测设备检修电子秤时，为了准确判断故障部位，需要一些必要的仪器设备进行测试，以便迅速查出故障部位，进行修复。
检修电子秤常用的仪器设备有：示波器、万用表、逻辑笔、场强计等，现就几种基本测试设备介绍如下：⑴示波器示波器是电子秤检修中常用的观测仪器，可检测电路各点波形的电平幅度、脉冲前后沿、脉宽、相位周期等，比较方便直观。
电子衡器的组成☺全电子衡器按组成部分可分为以下四部分：1. 称重传感器----作用：将加到称台上的重量信号转变为成比例的电信号输出；一般模拟传感器由弹性体、电阻应变片、胶、传输线组成。
2. 称重显示仪表--作用：将传感器输出的模拟信号经放大、滤波、A/D转换、数字处理后在显示屏上显示。
3. 秤体部分--------承重部分，机械结构上还可分为秤台、位移限位、卸荷锣栓、接线盒、信号电缆等。
4. 外部设备-----指连接在显示仪表的信号输出端口，接收仪表输出信号的设备；常见的外部设备有打印机、大屏幕显示器、计算机管理系统；另外还有模拟量输出、光纤输出、固态继电器输出等。
电子秤原理方框图传 感 器 接 线 盒 放 大 器 滤 波 器 A/D 转 换 主 处 理 器 接 口 电 路 外 部 设 备显 示键 盘协 处 理 器 电源•称重传感器是一种将被测量力或重量转换成成比例的电信号输出的装置。
其置换原理最常用的有电阻应变式，电容式、振弦式及电磁力平衡式等。
●其中电阻应变式运用最为广泛，主要应用在中低档精度，中高容量及较恶劣的环境的衡器及系统中。
目前传感器容量3kg~300t。
精度最高可做到C6级.●振弦式及电磁力平衡式传感器主要应用在中高精度及分辩率，中小容量及较好的工作环境的称重系统中，如比较器、天平、高精度秤等。
★电阻应变片模拟传感器主要性能参数：★额定容量：称量范围的上限。
一般用t、kg、g 表示★额定输出（灵敏度）：加额定载荷和空载时，传感器输出信号的差值。
由于输出和传感器加载的信号和所加的激励电压有关，因此一般用mv/v表示，并称为灵敏度。
★输入阻抗：信号端开路，传感器未加载荷时，从电源激励输入端测量的阻抗值，一般用Ω表示。
★输出阻抗：电源激励输入端短路，传感器未加载时，从信号端测得的阻抗，一般用Ω表示。
★零点输出：在推荐的电压激励下，没有加载时传感器的输出值对额定输出的百分比。
★非线性：由空载荷的输出值和额定载荷时的输出值所决定的直线和增加负荷之实际曲线之间最大偏差对额定输出值的百分比。
★重复性：在相同的环境条件下，对传感器反复加荷到额定载荷并卸载。
加荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。
★绝缘阻抗：传感器的电路和弹性体之间的直流阻抗值。
★蠕变：在负荷不变（一般取为额定载荷），其它测试条件也保持不变的情况下，传感器输出随时间的变化量对额定输出的百分比。
•SB/SBC/SBT/SBS/ZY/TSC/TSB传感器的输入阻抗为381±4Ω，输出阻抗为350±1 Ω。
•TSA传感器的输入电阻2200±50Ω，输出电阻2000±20Ω。
•SBD传感器的输入阻抗为772±4Ω，输出阻抗为700±1 Ω。
•GD传感器的输入阻抗为1160±10Ω，输出阻抗为1000±3 Ω。
•PGD传感器的输入阻抗为695±7Ω，输出阻抗为600±2 Ω。
•MTB/IL传感器的输入阻抗为387±4Ω，输出阻抗为350±1 Ω。
•MT1022/MT1041/MT1241/MT1260传感器的输入阻抗为410±10Ω，输出阻抗为350±1 Ω。
•WU高精度电子台秤传感器输入阻抗为418±4Ω，输出阻抗为353±1 Ω。
•称重传感器按结构型式可分成以下几类：–弯曲梁式电阻应变传感器。
其特点是：精度高，可以进行角差修正，因而主要在单传感器场合应用。
如计价秤，台案秤。
但由于结构型式的限制，其容量一般不超过2000kg。
–剪切梁式传感器：可分为单剪切梁和以剪梁两种。
如我们的SB 系列传感器为单剪切梁式，而SBD系列的桥式传感器则为双剪切梁式。
剪切梁传感器的特点是对加载力不太敏感，可以做成较大容量的传感器，主要应用在地上衡，车辆衡上。
–柱式传感器：可分为单球面式及双球面摇柱式。
目前双球面摇柱式应用较广泛。
优点是：安装及更换简单方便。
缺点是：制造工艺过程较为复杂，成本较高。
主要应用于车辆衡和工艺控制秤、配料秤。
–“S”形传感器：由弯曲梁式和剪切梁变形而来，相当于折叠成成“S”形状的弯曲梁或剪切梁传感器。
如我公司的TSC 和TSB 传感器。
主要应用于机电改造秤，配料控制系统，包装秤及测力系统等场合。
•按称重传感器输出信号的方式又可分为：模拟式传感器和数字式传感器。
所谓数字式传感器是在模拟式传感器基本上，将信号处理，A/D 转换，各种误差补偿（如非线性，温度性补偿，自诊断…）等功能集合在一起，输出的为抗干扰较强的数字信号。
激励信号Ri模拟传感器数字传感器ADCPUI/OEROM放大惠斯登电桥滤波激光焊接防腐的不锈钢外壳全密封接头内充氮气自动复位结构专用PCB 板外六角支撑数字式传感器的结构通过个性化补偿精度22.5吨的数字式传感器可达到C3、C4、C5、C6级,45吨、50吨的传感器可以达到C3、C4级≤±0.010% F.S≤±0.016%F.S≤±0.016%F.S称量准确诚实防作弊效果显著采用个性化自动补偿补偿完成后全部密封，不得拆卸专用协议并从未向外公开，无法作弊防腐能力强❖采用激光焊接的防腐不锈钢外壳❖易插拔全密封接头❖防腐等级IP68❖充满氮气，有效保护传感器内部电路防射频干扰❖数字式信号输出❖抗干扰设计能力，可用于高干扰区域。
浪涌保护可靠接地防雷击设计传感器PCB 设计具有浪涌保护功能屏蔽电缆※数字传感器的故障判断：1、通过仪表可进行检测传感器的通讯是否正常，如果不能通讯可以用人工编地址，先进行消址（地址复位到240），再编一次地址，看是否正常。
（T800在”系统维护”的”Power Cell 维护”的“地址复位和手工编址”）2、传感器零点输出性能检测：可以通过仪表检查传感器输出进行判断。
（T800在“系统维护”中的“Power Cell 维护”的查看传感器输出可以看到）3、电阻判断：用数字万用表200K档测量，插头A兰线和插头B黄线电阻在34.4kΩ左右;红表笔接插头C绿线和黑表笔接插头D红线测量为无穷大，反测为49.9kΩ左右；红表笔接插头D红线和黑表笔接插头B线测量为无穷大，反测为73.4kΩ左右；插头A兰线和插头C绿线电阻在17.2kΩ左右；插头C绿线和插头B黄线电阻在17.2kΩ左右。
4、计量性能检测：通过标准砝码进行角差检测调试和线性检测调整，调整不好则更换。
判断全电子衡器故障时，由于故障现象千变万化，同一故障现象存在多种原因，因此刚开始学习故障修理时，应将系统分成几部分，了解电子秤的工作原理，掌握各部的工作情况，然后根据原理进行分析判断，再进行检查、测量，最后对常见故障进行总结。
在全电子衡器的四个组成部分中，前三个部分有故障将影响衡器的正常运行，外设本身故障一般不会影响衡器的正常运行，因此外部设备不能接收仪表信号时，须掌握仪表信号接口的测试方法及电缆测量方法。
基本方法•1、逐步排除法。
•2、直接观察法。
•3、电阻测试法。
•4、电压测试法。
•5、电流测试法。
•6、替换法。
•7、对比测试法。
•8、温度测试法。
•9、敲击判断法。
基本•1、了解清楚发生故障问题的现象。
•2、根据提供的现象进行分析判断可能发生问题的部位，然后提出检查和解决办法；或提出需要进一步需要了解的问题、情况、现象，进行再分析判断，提出最后解决方案。
•3、根据得到的信息，分析判断大概可能存在的故障部位，提出需要现场可能需要做出相应的配合和准备工作（如人员、标准砝码、重型和特殊工具千斤顶、叉车、重车、电焊、切割设备，以及工作时间、计量检定人员等）；然后自己准备需要携带的工具、配件和相关资料。
基本•1、基本工具：•三位半数字万用表、模拟器、模拟器连接线、电烙铁、松香、焊锡丝、活动扳手、尖嘴钳、内六角扳手、一字螺丝刀、十字螺丝刀、小一字和十字螺丝刀、绝缘胶布、电笔、说明书。
•2、专用工具•水平块（柱式传感器水平尺）、数字式传感器模拟器、专用套筒扳手、榔头、水准仪、撬棍、千斤顶、笔记本电脑、9－9串口传输线、反网线、串口检测程序。
一、称重显示仪表：将传感器的信号电缆从显示仪表的接口上移开，将模拟器接上仪表，如果接上模拟器后仪表显示恢复正常，则该仪表基本无故障（还要测量仪表的激励电压是否正常，有5V、10V、12.5V、15V、20V、数字仪表激励电压不一定），反之仪表有故障（模拟秤、数传秤模拟器不可互换）。
注意：如果单位内或附近有类似的衡器，可将仪表互换后观察仪表的显示，可看出显示仪表是否有故障。
如果故障的类型为开机无显示（无自检过程），应检查外部电源及仪表的保险丝是否正常二、称重传感器（模拟传感器）现场检测一个传感器的好坏，必须进行以下的三个基本检测步骤：1.测量单只传感器的输入（绿、黑）阻值与输出（白、红，但要短接绿和黑两根线）阻值是否在合格证要求的范围内。
（多传感器系统中，必须在接线盒内将要测量的传感器线拆下，进行单独测量）2.在空秤状态下且仪表通电时测量每组传感器白、红线之间的mV 信号，一般为0.00mV~8mV左右，如果输出信号过大或为负信号，则该传感器零点输出损坏，须更换(特殊秤除外)；如果传感器不受任何力时，零点输出有1mV时则此传感器的性能已经发生变化，必须更换。
3、将万用表打在20MΩ档测量屏蔽线或传感器外壳与其它色标线之间的阻值，2007年以前的传感器应为1或无穷大，以后的为0；如果实际测量小于20k Ω阻值，对老仪表则传感器绝缘性能不好易受干扰,而对为新仪表,是无穷大容易产生干扰。
4、除了以上三种基本检测方法，还有一项专业检测，传感器线性（计量性能）检测，必须使用标准砝码进行检测。
多传感器系统中简单判断传感器故障：1、在接线盒内先检测传感器的mV 信号数，再将传感器电缆线全部卸下，进行输入、输出电阻和绝缘电阻检测，然后依次接上传感器，每接上一个传感器就观察仪表接上该传感器后的显示有无异常。
☺在用此方法判断传感器故障时应保证仪表、接线盒、信号电缆的完好。
3、传感器线性检测，这个问题是最难判断，需要大量标准砝码，因此难做判断；一般必须使用不少于三分之一的标准砝码＋三分之二的替代物；对汽车衡来说，一般不能少于10吨的标准砝码，而且必须要有秤的量程－10吨的替代物，才能够彻底检测出来。
2、当衡器的偏载误差过大时，在每个传感器上轮流加同一重量，相差过多的传感器损坏。
在用此方法判断传感器故障时，应保证方向限位和卸荷限位间隙正常，以及秤体内外不能有异物卡碰秤体，尤其卸荷间隙符合要求，不能有卡、碰问题。
•数字传感器的好坏判断•在发现某一个传感器不通讯时，先对这个传感器进行单独消址和编址一次，如果可以通讯了，则正常了，如果还是不能通讯，表示这个传感器已经损坏，但做这项测试时必须保证传感器的线和接线盒正常，否则会造成误判断。
