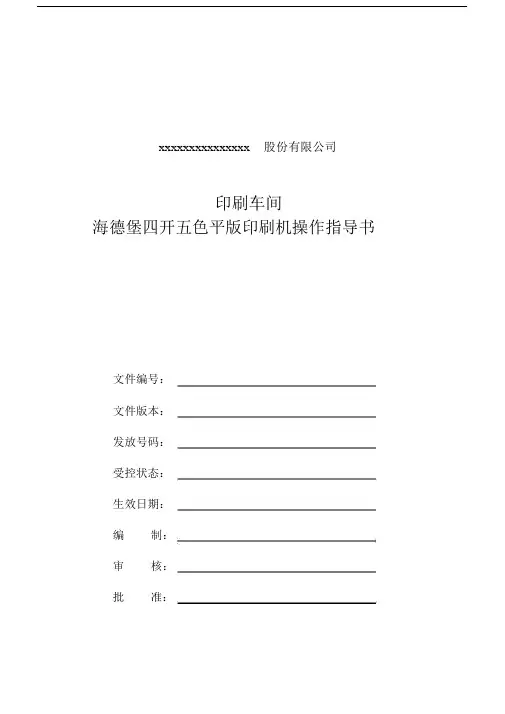

xxxxxxxxxxxxxxx股份有限公司
印刷车间
海德堡四开五色平版印刷机操作指导书
文件编号：
文件版本：
发放号码：
受控状态：
生效日期：
编制：
审核：
批准：
目录
一、目的
二、适用范围
三、应作文件
四、生产设备
五、胶印简单流程图
六、技术参数
七、劳动安全及生产要求
八、设备操作与保养
1、目的
本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围
本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件
《海德堡四开五色平版印刷机使用说明书》
4、生产设备
德国海德堡机械有限公司所生产四开五色平版印刷机
介质
电压：380V 额定电流：30A
频率：50HZ 气压：≥6kg/c㎡
温度: 18ºC—25ºC; 相对温度:45%—65%
5、胶印简单生产流程图
6、技术参数
6.1印刷材料：
最大纸张尺寸：600*740mm （尺寸F）530*740mm(尺寸C) 最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm 6.2油墨/上光：
6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则
需要使用专手型印刷机型。
6.3 自动清洗装置使用清洗液
只允许使用具有下列特性的清洗液：
闪点至少达到55℃。
苯含量要低于0.1%
二甲苯和混合二甲苯的仿量小于1%
芳香烃物质含量（＞Cg）小于1%
清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4 清洗剂和溶剂：
要使用其闪点至少不55℃的清洗剂和溶剂。
6.5 噪声释放量：
输纸机的噪声等线为84 dB(A)
输纸机控制台处的噪声等级为：82dB(A)
高纸堆收纸机上的噪声等级为：83 dB(A)
6.6纸堆的最大重量：
输纸机重量：1000kg
收纸机重量：1000kg
7、劳动安全要求
应遵守公司内部的劳动安全条例。
注意：
所有设备操作人员必须经过培训。
生产过程中无特殊情况不得退出生产界面，不得随意改动设备生产参数如需调整生产参数则必须报告当班领班或主管（助理）。
对于原材料的领用；半成品、废品、耗材的处理必须严格遵守安全管理的有关规章制度，保持其溯源性。
在批量生产前都必须对生产内部定单、原材料、机器设置进行核对并测试，然后才能开始生产。
生产过程中，当设备出现异常情况时，应立即中断生产，及时向当班
领班及主管（助理）报告情况。待查明原因，排除故障后才可继续进行生产。
8、设备操作
机器操作分布于：红纸机操作面的主操作台、收纸上方的集中操作台，每一机组侧面的操作盒。在每一处操作版上的按钮均标明作用，为确保每一机组安全操作，特设操作台之间的互锁系统。
机器运行之前，先按相应的运行按钮，蜂鸣器发出铃声、油泵供油，然后点动或低速运转，机器无故障后再启动运转。
“停锁”按钮：除发生严重事故需立即停车时才按“停车”按钮，一般情况不要在高速运转时按“停锁”按钮，以免损伤机器零件。
8.1 给纸堆送纸，通过在印件/印刷材料菜单中输入印刷材料的厚度就能够自动地完成纸堆自动送纸的预先设置工作：
8.1.1 首先按动“走纸（paper run）按钮。此时走纸（paper run）菜单
显示出来
8.1.2 再按动“输纸机纸堆”（Feeder pile）按钮。输纸机纸堆（Feeder pile）
菜单显示出来。
8.1.3 使用“+”或“-”按钮，设置所需要的纸堆上升量（其调节范围：
处在自动预定的数值2.5mm之间。
8.2输纸：
8.2.1纸张自动控制系统的开关：当印刷机开始运行时，纸张自动到达控制
系统和纸张歪斜修正功能自动打开。如果需要的话，还可以在这个
菜单中采用手工方法进行开关操作。
A．在显示屏幕的页首部分按一下走纸（Paper run）按钮，此时走纸（Paper run）菜单显示出来。
B. 再按一下输纸机（Feedrr）按钮，输纸机（Feedrr）菜单显示出
来。
C. 然后再按一下相应按钮将纸张歪斜修正，或者纸张到达控制系统
接通关闭。
8.3 自动控制系统关闭时进行手动控制操作：
利用光标按钮手动设置纸张到达的时间和纸张歪斜修正功能，纸张的搭接部分越平直地输入越好。
当印刷材料厚度超过0.4mm时在第一张纸走过后。前规矩挡板向下摆动，离开其开始的位置。
8.4对正纸堆位置：
一经启动印刷机，其纸自动堆位置对正功能就随之接通》
A.在显示屏幕的页首部分按一下走纸（Paper run）按钮，此时走纸
（Paper run）菜单显示出来。
B. 再按一下输纸机纸堆（Feeder pile）按钮，输纸机纸堆（Feeder
pile）菜单显示出来。
C.然后就可利手按钮对自动控制系统进行开关操作。
手动控制纸堆的对正：当自动控制系统关闭时，操作人员可以利用输纸机控制台上的控制按钮对主输纸堆和副输纸堆进行手动移动控制。
8.5 设置吹气量：
吹气量是通过在印刷材料菜单中所输入的内容而自动设置的，在此可以更改这项设置。吹气量补偿：吹气量的大小随着印刷机速度的快慢变化，-关闭后吹气量大小保持不变。
A.在显示屏幕的页首部分按一下走纸（Paper run）按钮，此时走纸
（Paper run）菜单显示出来。
B. 再按一下输纸机纸堆（Feeder pile）按钮，输纸机纸堆（Feeder
pile）菜单显示出来。
C．然后按动“吹气量补偿“（Blast air compensation）铵钮，以便打开或者关闭吹气量的补偿功能。
8.5.1手动失吹气量的大小：
利用按钮可以变换吹气量补偿的级别，或吹气力度。吹气补偿开：设置吹气量补偿。控制范围：设置为0%时（吹气量大小保持不变）一直可以设置到100%（吹气量达到最大程度）。
吹气量补偿关闭：设置吹气量补偿级别。控制范围：从20%到100% 侧分纸吹嘴-吸气分离头的调节：
如果在印刷材料（Printing material）菜单中设置纸张尺寸不正确，就会
