LM324热释电红外感应控制灯

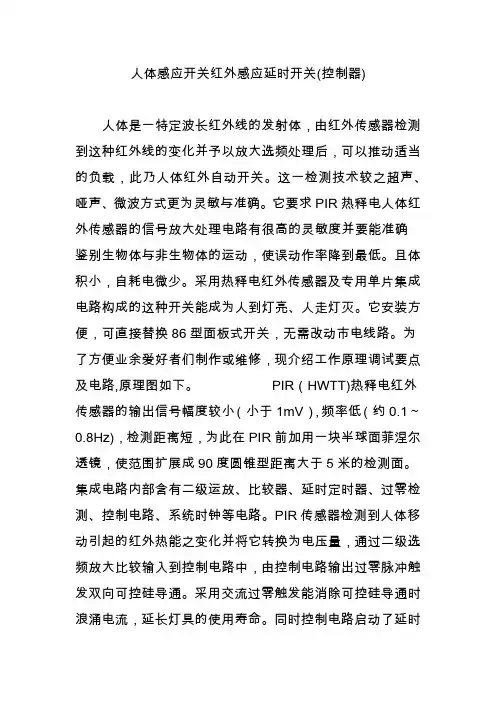

人体感应开关红外感应延时开关(控制器)人体是一特定波长红外线的发射体，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，此乃人体红外自动开关。

这一检测技术较之超声、哑声、微波方式更为灵敏与准确。

它要求PIR热释电人体红外传感器的信号放大处理电路有很高的灵敏度并要能准确鉴别生物体与非生物体的运动，使误动作率降到最低。

且体积小，自耗电微少。

采用热释电红外传感器及专用单片集成电路构成的这种开关能成为人到灯亮、人走灯灭。

它安装方便，可直接替换86型面板式开关，无需改动市电线路。

为了方便业余爱好者们制作或维修，现介绍工作原理调试要点及电路,原理图如下。

PIR（HWTT)热释电红外传感器的输出信号幅度较小（小于1mV），频率低（约0.1～0.8Hz)，检测距离短，为此在PIR前加用一块半球面菲涅尔透镜，使范围扩展成90度圆锥型距离大于5米的检测面。

集成电路内部含有二级运放、比较器、延时定时器、过零检测、控制电路、系统时钟等电路。

PIR传感器检测到人体移动引起的红外热能之变化并将它转换为电压量，通过二级选频放大比较输入到控制电路中，由控制电路输出过零脉冲触发双向可控硅导通。

采用交流过零触发能消除可控硅导通时浪涌电流，延长灯具的使用寿命。

同时控制电路启动了延时定时器，直至PIR传感器在接收到信号后，触发可控硅的信号延时到设定的时间后关断可控硅，做到自动关闭。

改变R5阻值或C4容量可控制延时定时器的时间。

IC电路的9脚为光控输入端，由光敏电阻串联R8接地，白天亮阻小9脚为低电平，封锁控制电路输出，待天暗时亮阻增大9脚转为高电平，并解除控制电路，因此能自动做到天暗时自动开关进入工作。

调整R8电阻可适应不同的感光度。

要将其改为日夜均能工作时，只需将光敏电阻或R8拆下即可。

探测灵敏度的调整也十分方便，增大R9电阻阻值提高放大器的增益，它能使检测距离加远，反之则可缩短检测距离，一般可在2～8米之间调整。

传感器技术实验电路连接参考图及测试项目实验一：红外报警器电路设计
图1：主动式红外发射接收电路图
测试项目：
1）测试D1回路中电流与发射功率同接收距离的关系；
2）测试发射管/接收管安伏曲线；
3）测试D2回路中电阻的取值与电流的关系；
4）通过实测数据给出LM324反相端电压的合理取值；
5）发射端脉冲调制电路（555）设计调试。

（可不要求）实验二：基于热敏电阻的温度检测电路设计
图2：温度传感器电路图
测试项目：
1）测试R T值与温度的关系，判断其温度特性（PTC/NTC）；
2）测试在不同温度下R T电阻上的电压值；
3）通过实测数据给出LM324反相端电压的相对合理取值。

实验三：基于霍尔传感器的转数计电路设计
图3：霍尔传感器电路图
测试项目：
1）测试3144输出端在进入磁场和离开磁场条件下的电压、电流值；
2）通过实测数据给出3144上拉电阻的合理取值；
3）通过实测数据给出LM324反相端电压的相对合理取值；
4）输出端计数电路设计调试（去抖-计数-驱动-LED7段码）。

（可不要求）实验四：基于红外热释电及光敏电阻的灯控电路设计
图4：红外热释电传感器电路图
测试项目：
1）测试R3/R2的比值与检测距离的关系；
2）测试R4×C4的值与灯亮时间的关系；
3）测试EG4001的Pin3分别接高、低电平时的输出状况；
4）测试EG4001的Pin4分别接高、低电平时的输出状况。

西安工业大学北方信息工程学院本科毕业设计(论文) 题目：智能台灯设计系别：电子信息系专业：自动化班级：学生：学号：指导教师：年月毕业设计（论文）任务书系（别） 电子信息系 专业 自动化 班 姓名 学号1.毕业设计（论文）题目： 智能台灯设计2.题目背景和意义： 台灯已是千家万户的必需生活用品，经常由于忘记关灯而造成巨大的能源浪费。

当夜晚来临时，人们又摸黑去开灯，非常不方便。

在这里设计了以人体红外辐射传感控制电路。

当人体在台灯的范围内且环境光强较弱时，自动感应开灯；当人体太靠近桌面时，台灯自动感应，警告纠正坐姿，若在一定时间内未离开桌面则自动熄灭。

当人离开时则自动关灯，达到节约能源的目的。

3.设计(论文)的主要内容（理工科含技术指标）： 设计制作了一种智能台灯，主要是以BISS0001和单片机组成的红外传感控制电路。

其特点是在有人时且外界光强较弱时能自动开灯，无人时关灯，节约能源；且能纠正坐姿，防止近视。

4.设计的基本要求及进度安排（含起始时间、设计地点）：1-3周： 查阅资料，了解课题要求并弄清课题的难点与所需要解决的问题。

3-4周： 设计主流程图。

5-11周: 设计系统各模块流程和编写程序12-13周: 软件模拟调试 14-15周：软硬件联调。

16-18周：写论文准备答辩。

5.毕业设计（论文）的工作量要求 撰写15000字论文① 实验（时数）*或实习（天数）： 150学时 ② 图纸（幅面和张数）*： A4一张 ③ 其他要求： 外文翻译数字不少于3000字；参考文献篇数17篇指导教师签名： 年 月 日学生签名： 年 月 日 系（教研室）主任审批： 年 月 日 说明：1本表一式二份，一份由学生装订入附件册，一份教师自留。

2 带*项可根据学科特点选填。

智能台灯设计摘要设计制作了一种智能台灯，主要是以BISS0001和单片机组成的红外传感控制电路。

其特点是在有人时且外界光强较弱时能自动开灯，无人时关灯，节约能源；且能纠正坐姿，防止近视。

热释电红外传感器及其应用
尚中锋 1，郭景华 2，祁明锋 1,2，范子亮 2
（.郑州炜盛电子科技有限公司，河南 郑州 450001）
摘要：为有效解决电化学、气敏类传感器稳定性差、检测范围窄、易中毒、测量精度低等问题，研制了一种基于钽酸锂薄膜材 料的热释电红外气体传感器。重点介绍了该气体传感器的工作原理及其结构设计，其结构采用双通道光路测量结构，分别为测 量通道和参考通道，有效避免了光源波动和腔体污染对传感器造成的影响。该传感器具有结构新颖、简单可靠、测量范围宽、 不中毒等特点，市场应用前景广阔。 关键词： 钽酸锂薄膜;热释电红外气体传感器;双通道结构;光源波动.
Abstract: In order to effectively resolve the problem of the electrochemical, gas type sensor, such as poor stability, narrow detection range, easy to poisoning and low accuracy etc.， a pyroelectric infrared gas sensor is developed based on lithium tantalate thin-film. The emphasis is paid on the working principle of the gas sensor and its design, its structure using two-channel optical measurement of the structure, respectively measuring channel and reference channel, effectively prevent the light source fluctuation and cavity impact of pollution on the sensor. The sensor has a novel structure, simple and reliable, wide measuring range, not poisoning etc., the market prospect is broad. Keyword: lithium tantalate thin films; pyroelectric infrared gas sensor; dual-channel structure; light fluctuations. 中图分类号：TP212 文献标识码：A 文章编号：
