热释电红外传感器（thermoelectric infrared sensor，TIRS）是一种利用热释电效应（thermoelectric effect）来检测环境中红外热源的光学传感器。它能够通过辐射能量与传感器内表面温度的差异来检测非可见的红外辐射，以实现远距离监测和测量热源发射能力的目的。 热释电红外传感器的工作原理是，当热释电芯片内的两个特定的同质金属材料互相接触时，会出现一个电压，这称为热释电效应。热释电红外传感器将两种金属材质聚集在一起，当热源照射到传感器表面时，会让其中一种材料受热，而另一种材料不受热。随着材料的表面温度升高，热释电效应将产生一个电压，这一区别值便可以表示出环境中红外辐射强度发生变化的情况。

热释电红外传感器广泛应用于飞机机舱设备房内的温度监控，能够检测空调系统及周边电子设备的温度变化，从而维持机舱温度在所需范围内。此外，也常用于物流运输、医疗保健及无人机等行业对环境温度进行监控，能够有效降低安全风险，提高工作效率。此外，热释电红外传感器还可用于检测大气污染物，能够根据环境温度及湿度两种因素来监测大气环境，提供可靠的污染数据以帮助制定行之有效的污染防治措施。

热释电红外传感器模块原理与使用

热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器。除了在楼道自动开关、防盗报警上得到应用外，在更多的领域得到应用。比如：在房间无人时会自动停机的空调机、饮水机；电视机能判断无人观看或观众已经睡觉后自动关机的电路；开启监视器或自动门铃上的应用；摄影机或数码照相机自动记录动物或人的活动等等。

热释电原理 ：

热释电红外传感器内部的热释电晶体具有极化现象,并且随温度的变化而变化。当恒定的红外辐射照射在探测器上时,热释晶体温度不变,晶体对外呈电中性,探测器没有电信号输出,因而恒定的红外辐射不能被检测到。当交变的红外线照射到晶体表面时,晶体温度迅速变化,这时才发生电荷的变化,从而形成一个明显的外电场,这种现象称为热释电效应。 人体温36～37度，会发出10um左右的红外线，当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

热释电人体红外传感器只有配合菲涅尔透镜使用才能发挥最大作用。不加菲涅尔透镜时，该传感器的探测半径可能不足2m，配上菲涅尔透镜则可达10m，甚至更远。菲涅尔透镜是用普遍的聚乙烯制成的，安装在传感器的前面。透镜的水平方向上分成三部分，每一部分在竖直方向上又分成若干不同的区域，所以菲涅尔透镜实际是一个透镜组，当光线通过透镜单元后，在其反面则形成明暗相间的可见区和盲区。每个透镜单元只有一个很小的视场角，视场角内为可见区，之外为盲区。而相邻的两个单元透镜的视场既不连续，更不交叠，却都相隔一个盲区。当人体在这一监视范围中运动时，顺次地进入某一单元透镜的视场，又走出这一视场，热释电传感器对运动的人体一会儿看到，一会又看不到，再过一会儿又看到，然后又看不到，于是人体的红外线辐射不断改变热释电体的温度，使它输出一个又一个相应的信号。输出信号的频率大约为0.1~10Hz，这一频率范围由菲涅尔透镜、人体运动速度和热释电人体红外传感器本身的特性决定。

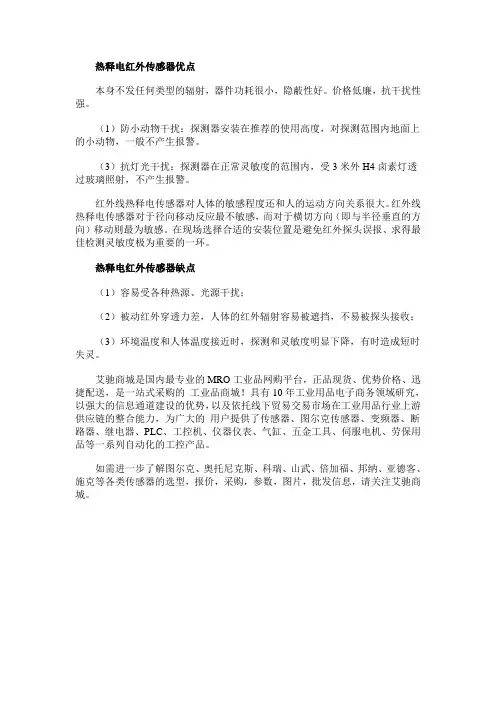

热释电红外传感器优点

本身不发任何类型的辐射，器件功耗很小，隐蔽性好。价格低廉，抗干扰性强。

（1）防小动物干扰：探测器安装在推荐的使用高度，对探测范围内地面上的小动物，一般不产生报警。

（3）抗灯光干扰：探测器在正常灵敏度的范围内，受3米外H4卤素灯透过玻璃照射，不产生报警。

红外线热释电传感器对人体的敏感程度还和人的运动方向关系很大。红外线热释电传感器对于径向移动反应最不敏感，而对于横切方向（即与半径垂直的方向）移动则最为敏感。在现场选择合适的安装位置是避免红外探头误报、求得最佳检测灵敏度极为重要的一环。

热释电红外传感器缺点

（1）容易受各种热源、光源干扰；

（2）被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收；

（3）环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的 工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的 用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城。

- 1 - 热释电红外传感器原理及其应用

随着科技的不断发展，红外技术逐渐成为了现代社会中不可或缺的一部分。作为红外技术的重要组成部分之一，热释电红外传感器因其灵敏度高、响应速度快等特点被广泛应用于安防、智能家居、医疗等领域。本文将介绍热释电红外传感器的原理、工作方式以及应用。

一、热释电红外传感器原理

热释电红外传感器是利用材料的热释电效应来检测周围物体的红外辐射。热释电效应是指当某种材料受到辐射时，内部温度发生变化，进而导致该材料表面产生电荷，从而形成电势差。这种电势差被称为热释电电势。热释电红外传感器利用这种原理来检测周围物体的红外辐射，从而实现对物体的探测。

二、热释电红外传感器工作方式

热释电红外传感器主要由热释电元件、前置放大器、滤波器、放大器等组成。当传感器受到周围物体的红外辐射时，热释电元件内部的温度会发生变化，从而导致元件表面产生电势差。这个电势差被传送到前置放大器中，经过滤波器和放大器的处理后，最终被转化为数字信号输出。

热释电红外传感器的灵敏度和响应速度主要取决于热释电元件的材料和结构。常用的热释电元件材料有锂钽酸盐、钛酸钡、铁酸锂等。不同的材料具有不同的响应频率和灵敏度，可以根据具体的应用场景进行选择。 - 2 - 三、热释电红外传感器应用

热释电红外传感器由于其灵敏度高、响应速度快等特点，在安防、智能家居、医疗等领域得到了广泛的应用。

1.安防领域

热释电红外传感器可以用于室内和室外监控系统中，可以检测到人体的红外辐射，从而实现对人体的探测和跟踪。在夜间或低照度条件下，热释电红外传感器具有更好的效果，可以有效地防止盗窃和入侵。

2.智能家居领域

热释电红外传感器可以用于智能家居系统中，可以检测到人体的活动和位置，从而实现对家居设备的自动控制。例如，当人离开房间时，系统可以自动关闭灯光和电器设备，从而实现节能和智能化管理。
