接地电阻仪工作原理

接地电阻测试仪原理

接地电阻测试仪是一种用于测量接地电阻的仪器。其工作原理基于欧姆定律和电阻分压定律。

测试仪的主要构成部件是一个内部电源，并且通常有两个测试电极。其中一个电极用作注入测试电流，而另一个电极用于测量通过地面返回的电流。测试电极通过连接到接地系统上来实现电流的流动。内部电源会在测试电极之间产生一个已知的电流，并将电流的大小和方向显示在仪器的屏幕上。

当测试电流通过接地系统时，会在接地电阻上产生一个电压降。根据欧姆定律，电压和电阻成正比，因此可以通过测量这个电压降来确定接地电阻的大小。测试仪会将测量到的电压转换为相应的电阻值，并将结果显示在屏幕上。通常，测试仪会提供多种测量范围，以适应不同电阻值的接地系统。

为了准确测量接地电阻，测试仪通常会进行一些校准和补偿。例如，测试仪可能会自动补偿测试电极与接地系统之间的电阻，以确保测量结果准确。测试仪还可以通过自检功能来验证仪器的正常工作。一些高级测试仪还可以提供数据记录和分析功能，以帮助用户更好地评估接地系统的性能。

总之，接地电阻测试仪通过测量测试电流和电压降来确定接地电阻的大小。它是一种方便、快速、准确的工具，广泛应用于电力系统、建筑物、工厂等领域中的接地电阻测试和维护工作中。

接地电阻测试仪工作原理

1.电流源：接地电阻测试仪内部通常包含一个电源，它能够提供测试电路所需的电流。电流源的输出电流通常为几毫安到几安之间。

2.测试电路：接地电阻测试仪的测试电路由电流源和测试点之间的连接线组成。测试电路中的电流源产生一个稳定的电流流过被测设备或设施的接地电路，通过测量电压和电流的关系，可以计算出接地电阻的值。

3.电压测量：接地电阻测试仪通过内部的电压测量电路来测量被测设备或设施的接地电路上的电压。电压测量电路通常包含一个高阻抗的电压测量器和一个放大器，可将接地电路上的微弱电压信号放大，使其能够被测试仪读取。

4.电流测量：接地电阻测试仪通过内部的电流测量电路来测量测试电路中的电流。电流测量电路通常采用霍尔电流传感器或电流互感器等技术，能够准确地测量电流的大小。

1.将测试仪的测试夹具与被测设备或设施的接地端连接。测试夹具上通常有多个接地电极，用于确保测试点与测试仪的连接稳定。

2.通过测试仪的控制按钮或触摸屏，选择测试模式和参数。一般来说，测试仪可以提供几种不同的测试模式，如三线法、四线法和变频法，用户可以根据实际情况选择适合的测试模式。

3.启动测试仪，并等待测试结果。在测试过程中，测试仪会通过通信线与被测设备或设施沟通，发送测试信号并接收电压和电流的反馈信号。测试仪计算接地电阻的值，并将结果显示在屏幕上。 4.根据测试结果进行判断和分析。通过测试仪显示的接地电阻值，用户可以评估被测设备或设施的接地质量。通常来说，接地电阻的值越小，表明接地质量越好。

总结起来，接地电阻测试仪主要通过测试电路、电压测量和电流测量等方式，测量被测设备或设施的接地电阻。通过准确测量接地电阻的值，可以确保电气设备的安全运行，并保护人员免受电击和设备损坏的影响。

接地电阻仪工作原理

引言：

接地电阻仪是一种用于测量电力系统接地电阻的工具。在电力系统中，地线的良好接地是确保系统正常运行和防止电击等安全隐患的重要因素之一。接地电阻仪的工作原理十分关键，本文将对其进行详细介绍。

一、接地电阻的作用

在电力系统中，接地电阻用于将电力设备和设施与地之间建立良好的电气连接。它的作用包括：

1. 保护人身安全：接地电阻能够将电流引入地，减轻或防止电击事故的发生。

2. 分散电流：在传输和配电系统中，接地电阻将故障电流引入地，确保电量准确流向故障地点，从而降低故障损失。

3. 降低干扰：通过良好的接地，接地电阻器能够消除来自信号系统、雷击、静电放电等的电磁干扰。

二、接地电阻仪的分类 根据工作原理的不同，接地电阻仪大致可分为两类：

1. 四电极法：该方法基于电的欧姆定律，在测量过程中，使用四个电极分别进行电流和电压的测量，通过计算得到接地电阻值。

2. 独立电流源法：该方法在进行测量时，使用独立的电流源来生成电流，通过测量电压和电流的关系来计算接地电阻值。

三、四电极法的工作原理

接地电阻仪通过四电极法测量接地电阻值。它的工作原理可以简述为以下几个步骤：

1. 通过两个电极注入电流：接地电阻仪中的电流源产生一定的电流，两个电极通过固定距离的方式将电流注入到地中。

2. 通过其他两个电极测量电压：另外两个电极负责测量接地点产生的电压。

3. 计算接地电阻：根据欧姆定律，接地电阻值可以通过测量的电压和电流值计算得到。

四、独立电流源法的工作原理 接地电阻仪通过独立电流源法测量接地电阻值。它的工作原理可以概括为以下几个步骤：

1. 使用独立电流源产生电流：接地电阻仪中的独立电流源会产生一定的电流，将该电流引入到地中。

2. 测量电压：在电流注入地中的同时，接地电阻仪会测量产生的电压。

3. 计算接地电阻：根据测量的电流和电压值，通过数学计算得出接地电阻值。

五、接地电阻仪的应用领域

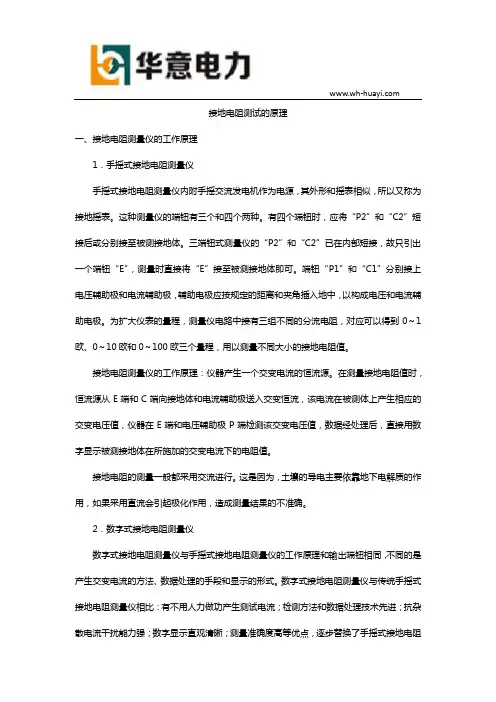

接地电阻测试的原理

一、接地电阻测量仪的工作原理

1．手摇式接地电阻测量仪

手摇式接地电阻测量仪内附手摇交流发电机作为电源，其外形和摇表相似，所以又称为接地摇表。这种测量仪的端钮有三个和四个两种。有四个端钮时，应将“P2”和“C2”短接后或分别接至被测接地体。三端钮式测量仪的“P2”和“C2”已在内部短接，故只引出一个端钮“E”，测量时直接将“E”接至被测接地体即可。端钮“P1”和“C1”分别接上电压辅助极和电流辅助极，辅助电极应按规定的距离和夹角插入地中，以构成电压和电流辅助电极。为扩大仪表的量程，测量仪电路中接有三组不同的分流电阻，对应可以得到0～1欧、0～10欧和0～100欧三个量程，用以测量不同大小的接地电阻值。

接地电阻测量仪的工作原理：仪器产生一个交变电流的恒流源。在测量接地电阻值时，恒流源从E端和C端向接地体和电流辅助极送入交变恒流，该电流在被测体上产生相应的交变电压值，仪器在E端和电压辅助极P端检测该交变电压值，数据经处理后，直接用数字显示被测接地体在所施加的交变电流下的电阻值。

接地电阻的测量一般都采用交流进行。这是因为，土壤的导电主要依靠地下电解质的作用，如果采用直流会引起极化作用，造成测量结果的不准确。

2．数字式接地电阻测量仪

数字式接地电阻测量仪与手摇式接地电阻测量仪的工作原理和输出端钮相同，不同的是产生交变电流的方法、数据处理的手段和显示的形式。数字式接地电阻测量仪与传统手摇式接地电阻测量仪相比：有不用人力做功产生测试电流；检测方法和数据处理技术先进；抗杂散电流干扰能力强；数字显示直观清晰；测量准确度高等优点，逐步替换了手摇式接地电阻

测量仪。

随着科学技术的发展，许多生产厂家以接地电阻测试的工作原理为基础，采用单片机技术，对接地电阻测试仪进行了全新的改造，生产出变频、大电流（3～5A）、可以测量电阻和电抗分量、数字显示的智能型大电流接地电阻测量仪。数字式接地电阻测量仪以45Hz～55 Hz的频率进行测量，避开了工频干扰。同时可以测量一般接地电阻测试仪无法测量的接地电阻中的电抗分量。
