接地电阻测量原理与测量方法

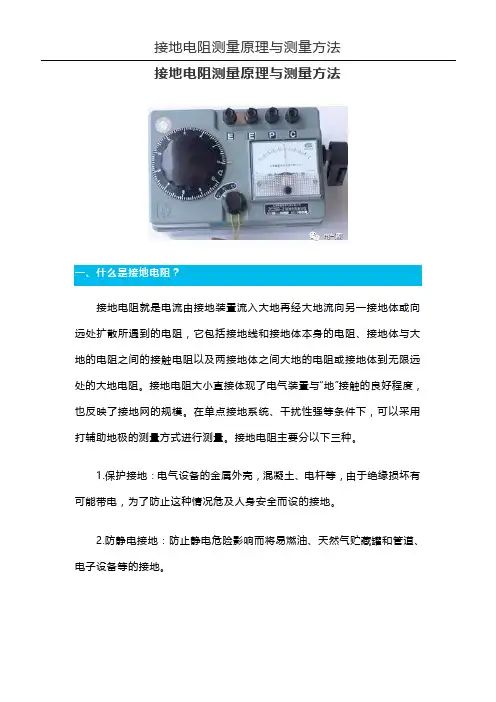

接地电阻测量原理与测量方法

一、什么是接地电阻？

接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。接地电阻主要分以下三种。

1.保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。

2.防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。 接地电阻测量原理与测量方法

3.防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

二、接地电阻测量的几种方法

1. 两线法

条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群稠密或水泥地等密封无法打地桩的地区。

接线：E+ES接到被测地，H+S接到已知地。

2. 三线法

条件：必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的间隔不小于20米。原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

适用于：地基接地，建筑工地接地和防雷接地。

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3. 四线法

基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。测量时E和ES必须单独直接连接到被测地。该方法是所有接地电阻丈量方法中正确度最高的。 接地电阻测量原理与测量方法

防雷接地测试的工作原理

防雷接地测试是电工工作中常用的测试手段之一，用于检测建筑物或设备的接地系统是否良好，是否能有效地将雷电击中建筑物或设备的电流引导到地下，保护人身和财产的安全。其工作原理主要涉及以下几个方面：

1. 接地电阻的测量：雷电击中建筑物或设备时，会产生一定电流，如果接地系统的接地电阻过高，则不能有效将电流引导到地下。因此，防雷接地测试主要通过测量接地系统的接地电阻来评估接地系统的性能。常用的测试仪器是接地电阻测试仪，测试方法一般采用四线法或三线法。四线法测量时，测试仪同时施加电流和测量电压，通过测量电流和电压的比值计算出接地电阻值。三线法测量时，测试仪仅测量通过地线流过的电流和电压，通过测量电流和电压的比值计算出接地电阻值。

2. 接地系统的设计和施工：接地系统的设计和施工是影响接地性能的关键因素之一。在设计接地系统时，需要考虑接地电阻与接地电流的关系，以及接地系统与周围环境的情况，如土壤的电导率等。在施工过程中，需要确保接地系统的接地体与地下土壤接触良好，避免接地体表面存在绝缘物质，以减小接地电阻。另外，还需要保证接地系统与建筑物或设备其他金属结构的连接可靠，以形成有效的电路路径。

3. 测试仪器的选用和操作：进行防雷接地测试时，需要选用适用的测试仪器，并按照操作指南正确使用。一般测试仪器具有自动测量和数据记录功能，可以简化测试过程，并提供精确的测试结果。操作时，需要根据具体测试情况选择合适的测试方式和参数，并遵循测试仪器的操作指南进行操作。测试仪器一般提供一个接地电极和一个测量电极，接地电极通过导线与接地系统连接，测量电极用于测量接地电阻。

4. 测试结果的评估和处理：测试完成后，需要对测试结果进行评估和处理。一般来说，接地电阻的阈值是根据具体的应用要求或标准规定的，如不同行业或不同地区可能有不同的阈值要求。根据测试结果和阈值要求的比较，可以判断接地系统的性能是否良好。如果测试结果超过阈值，表明接地系统存在问题，需要采取相应的措施进行修复或改进。修复措施可能包括更换接地电极、提高接地电极与土壤的接触面积、增加接地电极的数量等。

变电站接地网电阻测试方法

本页仅作为文档封面，使用时可以删除

This document is for reference only-rar21year.March

一、概述

近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则: 发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。 在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。特别是大型接地网接地电阻很小（一般在Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：

二、接地电阻测试原理及方法：

测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度倍（平线布线法）或等于电流线（三角形布线法）。

1、电位降法

电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。3

G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；

接地电阻测量原理与测量方法

一、什么是接地电阻

接地电阻的作用是防止电力或电子等设备遭雷击而采取的保护性措施。工作原理是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，把雷电产生的雷击电流通过避雷针引入到大地。

接地也是保护人身安全的一种有效手段，当某种原因引起的相线（如电线绝缘不良，线路老化等）和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的电流就会经保护地线到大地，从而起到人身安全保护作用。

二、接地电阻测量的几种方法

1、两线法

条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群稠密或水泥地等密封无法打地桩的地区。

接线：E+ES接到被测地，H+S接到已知地。

2、三线法

条件：必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极

间的间隔不小于20米。原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

适用于：地基接地，建筑工地接地和防雷接地。

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3、 四线法

基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。测量时E和ES必须单独直接连接到被测地。该方法是所有接地电阻丈量方法中正确度最高的。

4、单钳测量

测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险

适用于：多点接地，不能断开连接，测量每个接地点的电阻。

接线：用电流钳监测被测接地点上的电流。

5、双钳法

条件：多点接地，不打辅助地桩，测量单个接地。

接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的间隔要大于0.25米。

三、接地电阻测试仪使用方法

1.使用接地电阻测试仪准备工作

（1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。
