输电线路自动重合闸作用及基本要求 输电线路三相一次自动重合闸共15页

三相一次重合闸过程：
1.重合闸启动： 断路器跳闸后（非手动），重合闸启动；
2.重合闸时间： 启动元件发出指令后，时间元件经延时发出 合闸脉冲命令；
3.一次合闸脉冲： 合闸脉冲发出后，开始计时，准备重合闸整 组复归（15-25S），不发出第二个合闸命 令，避免多次重合；
4.手动跳闸后闭锁 5.重合闸后加速保护跳闸：
在线路的一侧装设有检定线路无电压的继电器， 当线路无压时允许重合闸重合；在另一侧装设检定同 步的继电器，检测母线电压与线路电压间满足同期条 件时允许重合。
存在缺陷：使用线路检无压方式重合闸的一侧，断路器 在系统正常运行情况下误动作，不能自动重合闸。 解决方法：在检定无压的一侧同时投入同步检定，两者 关系“或门”。检同期侧的无压检定不允许同时投入。
永久性故障，与保护配合。
➢ 三相一次重合闸工作原理框图：
（二） 双侧电源线路的检同期三相一次重合闸
特点：
1.故障跳闸后，存在着两侧电源是否同步，以 及是否允许非同步合闸的问题； 2.必须保证两侧的断路器都跳闸后再重合；
双侧电源输电线路重合闸的主要方式：
1.快速重合闸： (1).线路两侧都装有可以快速重合的断路器； (2).线路两侧都装有全线速动的保护，如纵联保护； (3).冲击电流对设备和系统的冲击均在允许范围。
自动重合闸概述和基本要求
（一）自动重合闸的作用
电力系统运行经验表明，架空线路大多数的故 障都是瞬时性故障（如雷击、风害等），永久性故 障一般不到10%，因此，在继电保护动作切除故障 之后，电弧将自动熄灭，绝大多数情况下短路处的 绝缘可以自动恢复。
自动重合闸是一种广泛应用于输电和供电线路 上的有效反事故措施。即当线路出现故障，继电保 护使断路器跳闸后，自动重合闸装置经短时间间隔 后使断路器重新合上。所以，在瞬时性故障发生跳 闸的情况下，自动将断路器重合，不仅提高了供电 的安全性，减少了停电损失，而且还提高了电力系 统的暂态稳定水平，增大了高压线路的送电容量。 所以架空线路要采用自动重合闸装置。

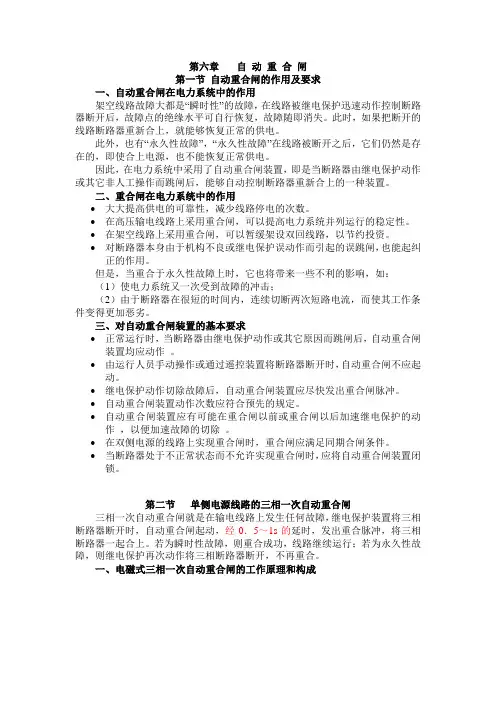

第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

二、重合闸在电力系统中的作用•大大提高供电的可靠性，减少线路停电的次数。

•在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。

•在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。

•对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。

三、对自动重合闸装置的基本要求•正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

•由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

•继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

•自动重合闸装置动作次数应符合预先的规定。

•自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

•在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

•当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。

详细描述
自动重合闸装置应具备适应不同运行 方式和故障情况的能力，能够在各种 情况下正确、可靠地动作，提高线路 的稳定性和可靠性。
03
路三相一次自重合 料
三相一次自动重合闸的原理
原理概述
三相一次自动重合闸是一种用于输电线路的自动 保护装置，其原理是当线路发生故障时，自动检 测并识别故障，然后迅速将线路断开并重新合上， 以提高供电可靠性。
改善系统运行方式
自动重合闸能够根据系统的运行状态和需要进行自动调整和优化，从而改善系统 的运行方式和稳定性。
在一些特殊情况下，如系统负荷过重或线路故障时，自动重合闸能够通过快速切 断故障线路来保护整个系统的安全稳定运行。
02
路自重合的本 要求
动作快
总结词
自动重合闸装置应迅速动作，缩 短故障线路的停电时间，提高供 电可靠性。
02
在单相接地、相间短路等故障情 况下，自动重合闸能够显著缩短 停电时间，提高供电的及时性和 可靠性。
提高供电可靠性
通过自动重合闸，可以大大减少因断 路器误动作或人工操作不及时等原因 造成的停电事故。
在一些瞬时性故障情况下，自动重合 闸能够成功地重新建立供电，避免了 因停电而造成的生产和生活的不便。
详细描述
在发生瞬时性故障时，自动重合 闸装置应尽快动作，快速恢复供 电，减少停电对用户造成的影响。
成功率高
总结词
自动重合闸装置应具有高成功率，确 保在大多数情况下能够成功重合闸。
详细描述
自动重合闸装置应具备较高的成功率， 在大多数情况下能够成功实现重合闸， 提高线路的可靠性。
适应性强
总结词
自动重合闸装置应具有较强的适应性， 能够适应不同的运行方式和故障情况。
用于实时监测线路的电流、电 压等参数，并将数据传输给装置。

1．重合闸前加速保护 ．
例：保护3前加速，d1，无时限切除故障。 保护3前加速，d1，无时限切除故障。 故障 重合于瞬时故障，迅速恢复供电； 重合于瞬时故障，迅速恢复供电； 重合于永久故障，按选择性跳闸。 重合于永久故障，按选择性跳闸。
优点： 优点：
（1）能够快速地切除瞬时性故障； ）能够快速地切除瞬时性故障； （2）可能使瞬时性故障来不及发展成永久性故障，提高重合闸的成功率； ）可能使瞬时性故障来不及发展成永久性故障，提高重合闸的成功率； 以上，从而保证厂用电和重要用户的电能质量； （3）母线电压在 ）母线电压在0.6~0.7UN以上，从而保证厂用电和重要用户的电能质量； （4）使用设备少，简单、经济 ）使用设备少，简单、
（1）故障点熄弧及周围介质去游离，断路器恢复时间； ）故障点熄弧及周围介质去游离，断路器恢复时间； （2）两侧选相元件与保护以不同时限切除故障的可能性； ）两侧选相元件与保护以不同时限切除故障的可能性； （3）潜供电流的影响。 ）潜供电流的影响。
3、评价 、
优点：（1）连续供电，提高供电可靠性； 优点： ）连续供电，提高供电可靠性； （2）提高并列运行的稳定性。 ）提高并列运行的稳定性。 缺点： 缺点： （1）需按相操作的断路器； ）需按相操作的断路器； （2）选相元件，接线复杂； ）选相元件，接线复杂； （3）非全相运行时，有些保护误动，使得整定和调试复杂。 ）非全相运行时，有些保护误动，使得整定和调试复杂。

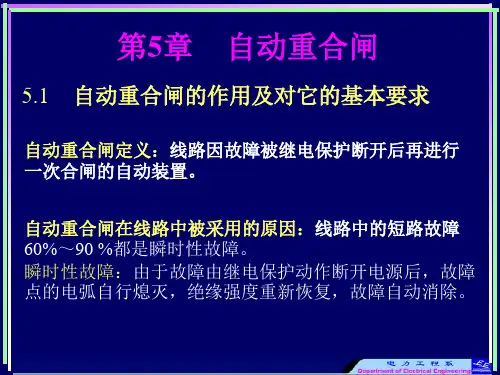

第5章 章
5.1
自动重合闸
自动重合闸的作用及对它的基本要求
自动重合闸定义： 自动重合闸定义：线路因故障被继电保护断开后再进行 一次合闸的自动装置。 一次合闸的自动装置。 自动重合闸在线路中被采用的原因： 自动重合闸在线路中被采用的原因：线路中的短路故障 60%～90 %都是瞬时性故障。 瞬时性故障：由于故障由继电保护动作断开电源后，故障 点的电弧自行熄灭，绝缘强度重新恢复，故障自动消除。

第五章 输电线路的自动重合闸
自动重合闸的作用及要求(ARD (ARD） 第一节 自动重合闸的作用及要求(ARD）
一、自动重合闸在电力系统中的作用 自动重合闸（ARD）装置：将因故障跳开后的QF 自动重合闸（ARD）装置：将因故障跳开后的QF 按需要自动投入的一种自动装置。 按需要自动投入的一种自动装置。 作用： 作用： 提高供电的可靠性（瞬时性故障）； 1、提高供电的可靠性（瞬时性故障）； 2、提高电力系统并列运行的稳定性（双侧电源的 提高电力系统并列运行的稳定性（ 高压输电线路）； 高压输电线路）； 3、可以暂缓架设双回线路，以节约投资； 可以暂缓架设双回线路， 节约投资； 4、纠正误跳闸。 纠正误跳闸。
快速重合闸须具备的条件： 快速重合闸须具备的条件： a、线路两侧均装有全线瞬时动作的保护； 线路两侧均装有全线瞬时动作的保护； b、有快速动作的QF，如快速空气断路器； 有快速动作的QF，如快速空气断路器； QF c、冲击电流<允许值。 冲击电流<允许值。 （2）非同期重合闸方式：不考虑系统是否同步而进 非同期重合闸方式： 行自动重合闸的方式（期望系统自动拉入同步， 行自动重合闸的方式（期望系统自动拉入同步，须 校验冲击电流，防止保护误动）。 校验冲击电流，防止保护误动）。 （3）同期重合闸方式：线路故障且两侧QF跳闸后， 同期重合闸方式：线路故障且两侧QF跳闸后， QF跳闸后 一侧的ARD先动作将本侧QF合闸，另一侧QF在两侧 一侧的ARD先动作将本侧QF合闸，另一侧QF在两侧 ARD先动作将本侧QF合闸 QF 电源同步后才动作于QF合闸。 电源同步后才动作于QF合闸。 QF合闸
b、在正常工作情况下，由于某种原因（保护误动、 在正常工作情况下，由于某种原因（保护误动、 误碰跳闸机构等）使检无压侧（ 误跳闸时， 误碰跳闸机构等）使检无压侧（M侧）误跳闸时，因 线路上仍有电压，无法进行重合（缺陷），为此， 线路上仍有电压，无法进行重合（缺陷），为此， ），为此 在检定无压侧也同时投入同步检定继电器， 在检定无压侧也同时投入同步检定继电器，使两者 的触点并联工作。这样，在上述情况下，同步检定 的触点并联工作。这样，在上述情况下， 继电器工作，可将误跳闸的DL重新合闸。 继电器工作，可将误跳闸的DL重新合闸。 DL重新合闸 2）在使用同步检定的一侧，绝对不允许同时投入无 在使用同步检定的一侧， 压检定继电器。 压检定继电器。

用控制开关手动合闸时 合 闸 后 QF1 接 点 接 通 → V31 截 止 ， C3 开 始 充 电 → 经 15～ 25s时间后，C3充满电压。如果线路上存在故障→继 电保护动作跳闸后→ C3两端的充电电压尚不足以使V32截 止→不会发生断路器自动重合。
第三节
双侧电源线路的三相一次重合闸
一、 双侧电源线路重合闸的特点
第四节 自动重合闸与继电保护的配合
一、自动重合闸前加速
当线路发生故障时，继电保护加速电流保护的第III段， 造成无选择性瞬时切除故障，然后重合闸进行一次重合。 若重合于瞬时性故障，则线路就恢复了供电。若重合于永 久性故障，则保护带时限有选择性地切除故障。
一、自动重合闸前加速
系统的每条线路都装设过电流保护，1QF处装设自动 重合闸装置，变电站B和C没有装自动重合闸装置。
二、单侧电源线路晶体管型三相一次自动重合闸的工作原理
当线路正常运行时 断路器在合闸位置，QF1接点接通，三极管V31截止， 电容器C3两端经R5和R6充满至电源电压，1点电位为+E， 2点电位为0V，充满此电压所需的时间为15～ 25s。由于2 点电位为0V，因此，稳压管V22（其击穿电压选为10V） 截止，V32由R7供给基流而导通，V32的导通使V33截止， 因此信号继电器KS和重合闸执行继电器1KM均不动作。

由运行人员手动操作或通过遥控装置将断路器断开时，自 动重合闸不应起动。
继电保护动作切除故障后，自动重合闸装置应尽快发出重 合闸脉冲。 自动重合闸装置动作次数应符合预先的规定。 自动重合闸装置应有可能在重合闸以前或重合闸以后加速 继电保护的动作 ，以便加速故障的切除 。 在双侧电源的线路上实现重合闸时，重合闸应满足同期合 闸条件。 当断路器处于不正常状态而不允许实现重合闸时，应将自 动重合闸装置闭锁。

3. 对自动重合闸装置的基本要求
(1) 手动或由自动控制装置（如NCS）合闸、分闸时，不起动、并闭锁重合 闸。而且手动合闸于故障线路时，应加速跳闸。 (2) 有加速功能，无论手合或自动重合后，均能与保护配合，实现加速跳闸。 (3) 重合方式功能完善，可选择。 (4) 单重和三重时间可分别整定。 (5) 功能完善，能与各种类型的保护配合。如有些超高压线路，出于对系统 稳定的考虑，对线路故障后保护的切除及重合时间有一定的要求，超过这 个时间，即使是单相、瞬时故障，也不允许重合。这个时间整定范围一般 在250mS以内，称之为“有效时间”。

自动重合闸后加速保护动作方式简称“后 加速”。所谓后加速就是当线路第一次故 障时，保护有选择性地动作，然后进行重 合。如果重合于永久性故障上，则在断路 器合闸后，再加速保护动作，瞬间切除故 障，而且与第一次动作是否带有时限无关。
A
1QF
ARD
k1 B
2QF
ARD
k2
C
ARD
3QF
k3
D
重合闸后加速保护动作的原理图
2.基本功能和原理 (1) 起动方式 自动重合闸装置是高压线路的自动装置。其起动方式有两种，即保护起动和不对应 起动。 当线路故障，保护动作跳闸的同时，起动重合闸装置，重合闸起动后，待开关跳闸 后，经一个延时，发出合闸脉冲。这种起动方式为保护起动。在线路正常运行时， 如发生开关偷跳，装置可以根据合闸手把与开关的位置不对应状态，起动重合闸， 发出合闸脉冲，这种方式为不对应起动。 (2) 重合次数 根据我国电力系统的运行习惯和要求，重合闸装置一般只重合一次。为此，在装 置中设置一个充电电容，这个电容在开关合闸、正常运行时充电，充电时间为15～ 20S，只能提供一次合闸的能量。当开关在分闸位置时，用开关的常闭辅助接点，将 电容放电，使电容不能充电。线路发生永久性故障，重合后再次跳闸，充电电容要 等15～20S后才能再次发合闸脉冲，况且开关一旦跳闸，其常闭接点已将电容放电 回路接通，不会再充电，因此，能够保证只重合一次。

第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

二、重合闸在电力系统中的作用•大大提高供电的可靠性，减少线路停电的次数。

•在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。

•在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。

•对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。

三、对自动重合闸装置的基本要求•正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

•由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

•继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

•自动重合闸装置动作次数应符合预先的规定。

•自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

•在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

•当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。

具有检无压和检同期重合闸的改进
在使用检查线路无电压方式重合闸的一侧，当该侧断路器在正常运行下由于某种原 因（如误碰跳闸开关，保护误动作等）而跳闸时，由于对侧并未动作，线路上有电 压，因而不能实现重合，这是一个很大缺陷。为解决这一问题，通常在检定无电压 的一侧也同时接入同步继电器，两者经“或”门并联工作，如下图所示。
A 3 ARD
K1
B
2
C
1
K2
QF3
QF2
QF1
(1)当 k 点发生瞬时性故障时，保护及重合闸如何动作？从故障开始到恢复
1
供电需多长时间？ 若 k 点发生永久性故障，情况又如何?
1
(2) 当 k 点发生永久性故障时， 保护及重合闸如何动作？从故障开始到切除
2
故障需多长时间？ 若 Q F 拒动，情况又如何?
5.2.2 双侧电源线路的检同期三相一次重合闸
2. 双侧电源送电线路重合闸的主要方式
① 快速自动重合闸。保护断开两侧断路器后，0.5~0.6s后进行重合。使用快 速自动重合闸应满足以下要求： １）线路两侧都装有可以进行快速重合的断路器，如快速气体断路器。 ２）线路两侧都装有全线速动的保护，如纵联保护。 ３）重合瞬间输电线路中出现的冲击电流对电力设备、电力系统的冲击 均在允许范围内。
A
C
B
图5.3 具有同期和无压检查的重合闸接线示意图 KU2—同步检定继电器；KU1—无电压检定继电器；KRC—重合闸继电器； 发生瞬时性故障 两侧断路器跳闸 含KU1的一侧重合闸先重合 另一侧检同步
另一侧无压，KU2不动作， 该重合闸不启动
含KU1一侧重合成功
线路恢复正常工作
投入断路器
5.2.2 双侧电源线路的检同期三相一次重合闸

设置自动重合闸装置好处
✓大大提高供电的可靠性，减少线路停电的次数。 ✓在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳 定性。 ✓在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。 ✓对断路器本身由于机构不良或继电保护误动作而引起的误跳闸， 也能起纠正的作用。
自动重合闸不利的影响
（1）使电力系统又一次受到故障的冲击； （2）由于断路器在很短的时间内，连续切断两次短路电 流，而使其工作条件变得更加恶劣。
非同步合闸的问题。 二、两侧电源线路上的主要合闸方式： （1）快速自动重合方ห้องสมุดไป่ตู้： （2）非同期重合闸方式：
（3）检查双回线另一回线电流的重合闸方式. （4）自动解列重合闸方式
（5）具有同步检定和无压检定的重合闸。
在两侧的断路器上，除装有单侧电源线路的ZCH自动重合闸装 置外，在一侧装有低电压继电器，用以检查线路上有无电压 （检无压侧），在另一侧装有同步检定继电器，进行同步检 定（检同步侧）。
，若成功，恢复正常供电；若不成功，按选择性动作。 • 主要用于35KV以下的网络。
2 、重合闸后加速保护（简称“后加速”） 每条线路上均装有选择性的保护和ZCH。 第一次故障时，保护按有选择性的方式动作跳闸，若是永久性故
障，重合后则加速保护动作，切除故障。 应用于35KV以上的网络中。
第四节 单相自动 重合闸与综合自动 重合闸
生相间故障时,采用三相重合闸方式。单相重合闸和三相 重合闸综合在一起,成为综合重合闸。
• 下图所示单电源网络，已知：在1QF断路器上采用了重合闸前加 速保护动作的接线，它利用电流速断保护重合闸前的非选择性动 作，此电流速断保护的动作时间为0.1s，A、B、C三变电所保护 的动作时间分别为1.5s、1.0s、0.5s；所有断路器的重合闸时间均 为0.35s，跳闸时间为0.07s；自动重合闸的整定时间为0.8s。请简 单分析当K点瞬时性故障，故障发生后经过多长时间能恢复正常 供电？

复习提问： 1）ARD的应用、什么情况下动作 2）单侧电源线路三相一次重合闸含义 3、动作过程 先对照一次接线图说明ARD的作用对象 （1）准备状态 a、线路未投入运行（QF合闸前） SA（跳闸后）——QF（跳闸） “对位” SA2-4闭合 QF1闭合 SA21-23断开 QF2断开 （切断起动回路） QF3闭合
b、起动 SA（合闸后）——QF（跳闸） “不对位” SA21-23闭合 QF3闭合 KT动作：KT1延时闭合→HL灯灭、 KM2断开→保证SJ线圈热稳定 c、放电 KMV动作：KM1、KM3闭合（提高断弧能力， 防止接 点粘连） KM4闭合→KAC动作 d、合闸 KMC（HC）动作：QF重合 KMI：电流自保持线圈，保证QF可靠合闸 （电容放电时间t≈0.01s）
控制开关SA位置——断路器QF状态 SA——QF 正常跳闸： 跳 跳 对位 事故跳闸： 合 跳 不对位 （2）元件组成 DCH型重合闸继电器：KT（SJ）、KM（ZJ）、C、HL、 4R、6R、5R、17R等 防跳继电器KCF（TBJ） 加速继电器KAC（JSJ） 信号继电器KS（XJ） 切换片XB（QP））（投切或试验） 控制开关SA（动作图表介绍） QF辅助触头
防跳措施：装设KCF（TBJ） 继保第二次跳DL同时→TBJI动作 KCF3：保证DL可靠跳闸 KCF2：切断DL合闸回路 KCF1 ：自保持，使KCFV 动作（在QF跳闸后， KCFI失磁时实现防跳） 复习提问： 1、瞬时性故障，SZCH动作过程，每个过程主要元件作 用 2、永久性故障，SZCH能动作几次，为什么？ 3、永久性故障，SZCH如何动作 4、跳跃现象、原因 5、防跳措施、原理
e、复归 QF合闸：QF3断开→KT复归 QF1断开→KM复归 C又开始充电（充电时间需15～20s，HL亮） QF2闭合→HD亮 整套装置回复到准备状态，完成一个重合闸循环过程 （3）重合不成功 永久性故障→继保第二次将QF跳开→ARD第二次起 动→C第二次对KMV放电 但ARD不能第二次使DL合闸 原因：a、4R限制C的充电速度（15～20s ） b、+KM→4R→KT1→KMV→⑤→③→-KM

第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

二、重合闸在电力系统中的作用•大大提高供电的可靠性，减少线路停电的次数。

•在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。

•在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。

•对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。

三、对自动重合闸装置的基本要求•正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

•由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

•继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

•自动重合闸装置动作次数应符合预先的规定。

•自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

•在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

•当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。

输电线路综合重合闸
（4）停用方式——线路上发生任何形式的 故障时，保护动作均跳开三相而不进行 重合。此方式亦叫直跳方式。
对三相一次重合闸的基本要求：

动作迅速； 不对应起动； 手动跳闸时不应重合； 手动合闸于故障线路后，不应重合； 不允许任意多次重合； 动作后能自动复归； 可自动闭锁。
双端供电线路的自动重合闸装置应考虑的问题：
1、时间的配合问题； 2、同期合闸问题。
双端供电线路的自动重合闸的分类
1、检查同期的ZCH方式： 检查同期； 检查无压。 2、不检查同期的自动重合闸方式： 快速ZCH； 非同期ZCH； 检查平行线路电流的ZCH； 自动解列ZCH。
谢谢！
ZCH类型可分为如下几类：
(1) 按 组 成 元 件 的 动 作 原理ZCH可分为： 电气式 机械式。 (2)按作用于断路器的 方式可分为： 三相ZCH； 单相ZCH； 综合 ZCH。 (3)按ZCH的动作次数 可分为: 一次ZCH； 二次ZCH； 多次ZCH。
输电线路综合重合闸
1、综合重合闸方式—— 单相故障时：跳单相，合单相。当重 合到永久性故障时，再跳三相，不再重 合。 相间短路故障时：跳三相，合三相。 当重合到永久性故障时，断开三相，不 再重合。
输电线路三相一次自动重合闸
主讲人：王来军
输电线路自动重合闸的作用：
(1)提高输电线路供电可靠性，减少因暂 时性故障电而造成的损失。 (2)对于双端供电的高压输电线路，可提 高系统并列运行的稳定性，从而提高 线路的输送容量。 (3)自动重合闸与继电保护相配合，在很多 情况下，可以快速切除故障。 (4)可以补救由于人为误碰，继电保护误动 作而引起的误跳闸。
输电线路综合重合闸

（5.8）
电力系统继电保护
5.2.4 自动重合闸与继电保护的配合
重合闸前加速保护 – 动作步骤：
无选择性动作 重合闸 若不成功，保护第二次 有选择性动作
电力系统继电保护
5.2.4 自动重合闸与继电保护的配合
– 前加速的优点 优点： 优点
快速切除瞬时性故障 使瞬时性故障来不及发展为永久性故障，提高重合闸的成功率 母线电压稳定，保证厂用电和重要用户的电能质量 使用设备少，简单
整定原则： 断路器跳闸后，故障点电弧熄灭，绝缘恢复 熄弧后，操作机构恢复准备好再次动作的时间 断路器跳闸时间 经验值：0.3～0.4s
电力系统继电保护
5.2.3 重合闸时限的整定原则
– 双侧电源线路三相重合闸的最小时间
t ARD = t pr .2 + tQF 2 − t pr .1 − tQF 1 + tu
电力系统继电保护
5.2.2 双侧电源线路的检同期三相一次自动重合闸
2.双侧电源送电线路重合闸的主要方式 2.双侧电源送电线路重合闸的主要方式 自动重合闸 （3）检同期的自动重合闸 检同期的自动重 ③一侧检无压 先重合，另 一侧检同步 后重合
电力系统继电保护
5.2.2 双侧电源线路的检同期三相一次自动重合闸
电力系统继电保护
5.2.2 双侧电源线路的检同期三相一次自动重合闸
2.双侧电源送电线路重合闸的主要方式 2.双侧电源送电线路重合闸的主要方式 （1）快速自动重合闸 – 保护断开两侧断路器后在0.5～0.6s内使之再次重合，在这样 短的时间内，两侧电动势角摆开不大，系统不可能失去同步， 即使两侧电动势角摆大了，冲击电流对电力元件、电力系统 的冲击均在可以耐受范围内，线路重合后很快会拉入同步。

三、重合闸的启动方式 1）控制开关与断路器位置不对应启动方式 断路器控制开关处合闸位置，断路器处跳闸状 态，两者位置不对应启动重合闸。 位置不对应启动重合闸可以纠正各种原因引起的 断路器“偷跳”，但是，当发生断路器辅助触点 接触不良、跳闸位置继电器异常以及触点粘牢等 情况时，就无法准确的判断断路器的位置，此时， 位置不对应启动重合闸失效。
1、工作原理
图3-4无电压检定和同步检定的三相自动重合闸示意图
2、检定同步的工作原理 （1）无电压检定和同步检定的逻辑原理图
图3－5 无电压检定和同步检定的逻辑原理图
在双侧电源单回线路上，若线路两侧的 SW1＝ “1”、SW2＝“1”、SW3＝“0”、SW4＝“0”， 则构成了不检定重合闸。 不检定重合闸分为三相快速重合闸和非同步重 合闸两种。 在单侧电源线路的电源侧，置SW1＝“1”、 SW2＝“1”、SW3＝“0”、SW4＝“0”（线路 侧无TV）， 就构成了单侧电源线路的三相自动重合 闸。
五闸于故障线路时，重合闸不应动作。 2）按频率自动减负荷动作跳闸、低电压保护动作跳闸、过 负荷保护动作跳闸、母线保护动作跳闸时，重合闸不允许 动作。 3）当选择检无压或检同步工作时，检测到母线TV、线路 侧TV二次回路断线失压时，重合闸不允许动作。 4）检线路无压或检同步不成功时，重合闸不允许动作。 5）断路器操作机构的气压或液压降低到不允许合闸的程度 ，或断路器弹簧操动机构的弹簧未储能时，重合闸不允许 动作。 6）断路器控制回路发生断线时，闭锁重合闸。 7）重合闸停用时，当断路器跳闸，不允许重合。 8）重合闸发出重合脉冲的同时，闭锁重合闸。
四、解列自动重合闸
图3－6 双侧电源线路上选用解列自动重合 闸示意图
五、自同期重合闸
图3－7 水电厂采用自同步重合闸示意图
