轴向柱塞泵工作原理

时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 轴向柱塞泵工作原理之巴公井开创作

时间：二O二一年七月二十九日

轴向柱塞泵中的柱塞是轴向排列的.当缸体轴线和传动轴轴线重合时,称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上,而成一个夹角γ时,称为斜轴式轴向柱塞泵.轴向柱塞泵具有结构紧凑,工作压力高,容易实现变量等优点.

图3.28a(动画)和图3.28b(动画)分别为斜盘式和斜轴式轴向柱塞泵的工作原理图.工作原理

斜盘式轴向柱塞泵由传动轴1带动缸体4旋转,斜盘2和配油盘5是固定不动的.柱塞3均布于缸体4内, 柱塞的头部靠机械装置或在高压油作用下紧压在斜盘上.斜盘法线和缸体轴线的夹角为γ.当传动轴按图示方向旋转时,柱塞一方面随缸体转动,另一方面,在缸体内作往复运动.显然,柱塞相对缸体左移时工作容腔是压油状态,油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态,油液从配油盘的压油口b压出.缸体每转一周,每个柱塞完成吸、压油一次. 如果可以改变斜角γ的年夜小和方向,就能改变泵的排量和吸、压油的方向,此时即为双向变量轴向柱塞时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 泵.

在图3.28b(动画）中,当传动轴1在电念头的带动下转动时,连杆2推动柱塞4在缸体3中作往复运动,同时连杆的正面带动活塞连同缸体一同旋转.配油盘5是固定不动的.如果斜角度γ的年夜小和方向可以调节,就意味着可以改变泵的排量和吸、压油方向,此时的泵为双向变量轴向柱塞泵.

轴向柱塞泵的排量和流量

设柱塞直径为d,柱塞数为Z,柱塞中心分布圆直径为D, 斜盘倾角为γ,则柱塞行程

泵的排量和流量分别为

式中,n一泵的转速；ηpv一泵的容积效率.

轴向柱塞泵的输出流量是脉动的.理论分析和实验研究标明, 当柱塞个数多且为奇数时流量脉动较小.从结构和工艺考虑,柱塞个数多采纳7或9.

可变量轴向柱塞泵的控制原理

摘要：为了适应市场的需求，辉固研制生产了第五代深水ROV-FCV(fugro core vehicle)，它在保留了之前的sealion系统的一些优点的基础上做了非常大的改善，使得FCV系统的作业水深和作业性能得到了非常大的提高，完全满足作业水深和作业性能的要求。它从电子控制，通信传输，液压动力等方面做了改善。本文讲述了FCV液压动力系统中比较难理解和掌握的可变量轴向柱塞泵的控制原理跟大家共同分享，希望对大家的理解和掌握有帮助。

关键词：可变量轴向柱塞泵

一．引言

FCV系统所采用的都是大流量可变量柱塞泵，通常把这种泵叫做PVH泵，他具有高效，高性能，是FCV首选的泵。本文简要介绍这种泵的结构和控制系统。

1． 构造与工作原理

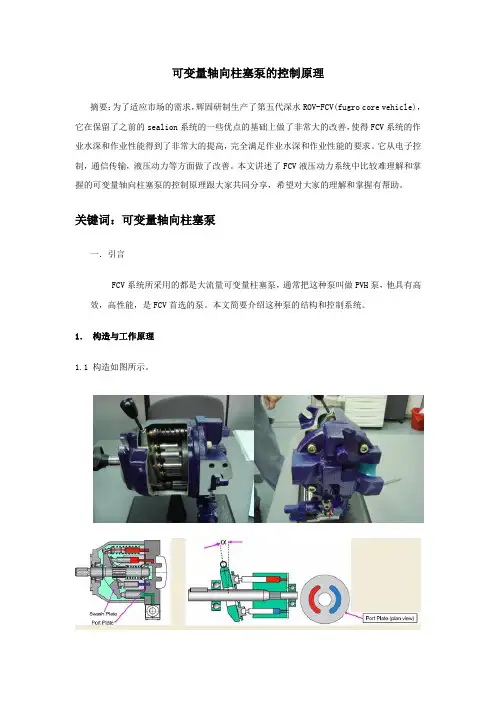

1.1 构造如图所示。

1.2 工作原理

当传动轴带动柱塞缸体旋转时，柱塞也一起转动。由于柱塞总是压紧在斜盘上，且斜盘相对刚体是倾斜的。因此，柱塞在随缸体旋转运动的同时，还要在柱塞缸体内的柱塞孔中往复直线运动。

当柱塞从缸体柱塞塞孔中向外拉出时，缸体柱塞孔中的密闭容积便增大，通过配流盘的进油口将液压油吸进缸体柱塞孔中；当柱塞被斜盘压入缸体柱塞孔时，缸体柱塞孔内的容积便减小，液压油在一定的压力下，经配油盘的出油口排出。如此循环，连续工作。PVH泵的控制系统能调节液压泵的工况，使排出液压油满足工作装置需要。

2 控制系统

1．结构见下图

主要由载荷感应阀和压力限制阀，功率控制阀组成。

2．控制简图如下 3.控制分析

PVH泵的控制系统分为两种：压力补偿控制系统和载荷感应压力限定控制系统。

压力补偿控制系统是通过改变液压泵的流量，保持设定的工作压力来满足工作要求的一种控制方式。

载荷感应压力限定控制系统，是通过对工作载荷的压力变化进行感应，自动调节液压泵的工作状态，以满足特定系统工况的要求。

3.1压力补偿控制系统分析 一般情况下，载荷压力Pload升高，是因为液压泵流量大于载荷所需的流量，造成过量供油而引起的。所以，控制系统通过减少液压泵排量来降低压力。

柱塞泵 Piston Pumps

柱塞泵是通过柱塞在柱塞孔内往复运动时密封工作容积的变化来实现吸油和排油的。由于柱塞与缸体内孔均为圆柱表面，滑动表面配合精度高，所以这类泵的特点是泄漏小，容积效率高，可以在高压下工作。

2.4.1 斜盘式轴向柱塞泵 Swash Plate Axial Piston Pumps

轴向柱塞泵可分为斜盘式(Swash Plate Type)和斜轴式(Bent-axial Type)，图2.18为斜盘式轴向柱塞泵的工作原理。泵由斜盘1、柱塞2、缸体3、配油盘4等主要零件组成，斜盘1和配油盘4是不动的，传动轴5带动缸体3，柱塞2一起转动，柱塞2靠机械装置或在低压油作用压紧在斜盘上。当传动轴按图示方向旋转时，柱塞2在其沿斜盘自下而上回转的半周内逐渐向缸体外伸出，使缸体孔内密封工作腔容积不断增加，产生局部真空，从而将油液经配油盘4上的配油窗口a吸入；柱塞在其自上而下回转的半周内又逐渐向里推入，使密封工作腔容积不断减小，将油液从配油盘窗口b向外排出，缸体每转一转，每个柱塞往复运动一次，完成一次吸油动作。改变斜盘的倾角，就可以改变密封工作容积的有效变化量，实现泵的变量。

图2.18斜盘式轴向柱塞泵的工作原理

1—斜盘(Swash Plate)；2—柱塞(Piston)；3—缸体(Block)；4—配流盘(Valve Plate)；5—传动轴(Drive Shaft)；a—吸油窗口(Inlet Port)；b—压油窗口(Outlet Port)；

2.4.1.1 斜盘式轴向柱塞泵的排量和流量

如图2.18，若柱塞数目为z，柱塞直径为d，柱塞孔分布圆直径为D，斜盘倾角为，则泵的排量为 tan42zDdV （2.25）

则泵的输出流量为

tan42vzDndq （2.26）

实际上，柱塞泵的排量是转角的函数，其输出流量是脉动的，就柱塞数而言，柱塞数为奇数时的脉动率比偶数柱塞小，且柱塞数越多，脉动越小，故柱塞泵的柱塞数一般都为奇数。从结构工艺性和脉动率综合考虑，常取Z=7或Z=9。

轴向柱塞泵油液流动方向与工作原理描述

嘿，朋友们！今天咱来聊聊轴向柱塞泵，这玩意儿可神奇啦！

你看啊，轴向柱塞泵就像是一个不知疲倦的大力士。那油液在它里面流动起来，就像是一群小精灵在欢快地奔跑。油液从进油口就“哧溜”一下钻进去啦，然后呢，就顺着那些巧妙设计的通道和腔室开始了它们的奇妙之旅。

想象一下，这些油液就像是训练有素的士兵，在轴向柱塞泵这个“将军”的指挥下，有条不紊地行动着。它们会被柱塞推着往前走，就好像是在坐过山车一样，忽上忽下，可刺激啦！而柱塞呢，就像是一个个小锤子，不停地敲打着油液，让它们乖乖地按照规定的路线前进。

那它的工作原理呢，其实也不难理解。就好比是我们骑自行车，脚用力一蹬，轮子就转起来啦。轴向柱塞泵也是这样，通过柱塞的往复运动，把油液吸入和排出。当柱塞往后拉的时候，就把油液吸进来了，这时候就像是我们吸气一样；然后柱塞往前推，油液就被挤出去啦，就像我们呼气一样。是不是很好玩呀？

而且哦，轴向柱塞泵可厉害啦，它能产生很大的压力呢！这压力就像是一股强大的力量，能推动各种机器设备运转起来。没有它，好多机器可都没法工作咯！它就像是一个默默奉献的幕后英雄，虽然我们平时可能不太注意它，但它却一直在为我们的生活和工作贡献着力量呢。

你说这轴向柱塞泵神奇不神奇？它能让油液乖乖听话，能产生那么大的压力，还能让各种机器正常运转。咱可真得好好感谢这些聪明的发明家们，是他们让我们有了这么好用的东西。所以啊，以后看到轴向柱塞泵，可别小瞧它哦，它可是有着大本事的呢！

总之，轴向柱塞泵就是这么个了不起的玩意儿，它的油液流动方向和工作原理虽然不复杂，但却有着巨大的作用。它让我们的生活变得更加便利，让我们的工作更加高效。让我们一起为轴向柱塞泵点赞吧！
