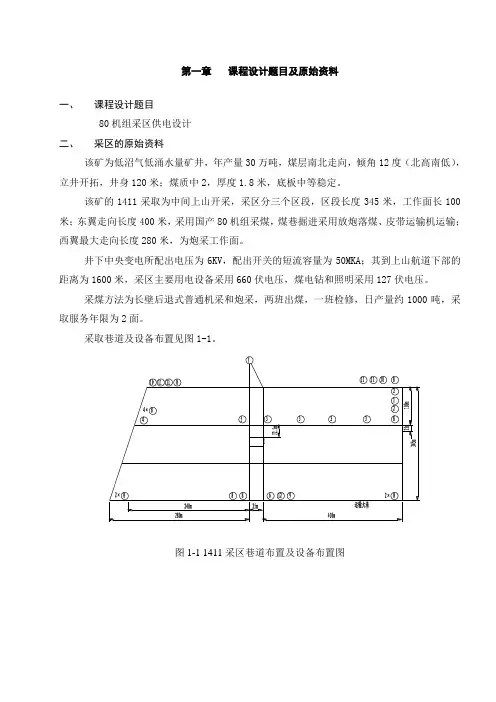

第一章 课程设计题目及原始资料
一、 课程设计题目
80机组采区供电设计
二、 采区的原始资料
该矿为低沼气低涌水量矿井，年产量30万吨，煤层南北走向，倾角12度（北高南低），立井开拓，井身120米；煤质中2，厚度1.8米，底板中等稳定。
该矿的1411采取为中间上山开采，采区分三个区段，区段长度345米，工作面长100米；东翼走向长度400米，采用国产80机组采煤，煤巷掘进采用放炮落煤、皮带运输机运输；西翼最大走向长度280米，为炮采工作面。
井下中央变电所配出电压为6KV，配出开关的短流容量为50MKA；其到上山航道下部的距离为1600米，采区主要用电设备采用660伏电压，煤电钻和照明采用127伏电压。
采煤方法为长壁后退式普通机采和炮采，两班出煤，一班检修，日产量约1000吨，采取服务年限为2面。
采取巷道及设备布置见图1-1。
图1-1 1411采区巷道布置及设备布置图
采区用电设备负荷统计见表1-2
序号 设备名称 型号规格 数量 电 动 机
备注 台数 容量(单台) (KV) 电压（V） 电流（A） 功率因数cosφ 负荷率
Kf 效率η 启动
电流
(A)
1 采煤机 MLQ1-80 1 1 80 660 91 0.83 0.8 0.9 426
2 机采工作面运输机 SGW-44 1 1 22 660 26 0.88 0.6 0.9 181 机头机尾各一台电机
3 下顺槽运输机 SGW-40A 4 4 40 660 45 0.85 0.6 0.9 315
4 炮采工作面运输机 SGW-22 1 1 22 660 26 0.84 0.6 0.9 181
5 顺槽皮带机 SPJ-800 1 1 30 660 33 0.88 0.6 0.9 215
6 上山皮带机 SDJ-150 1 1 75 660 82 0.87 0.7 0.9 533 电机均在机头

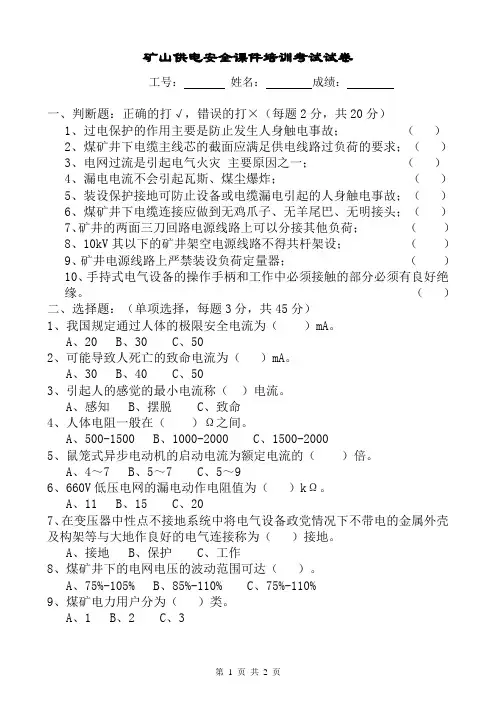

第 1 页 共 2 页 矿山供电安全课件培训考试试卷
工号： 姓名： 成绩：
一、判断题：正确的打√，错误的打×（每题2分，共20分）
1、过电保护的作用主要是防止发生人身触电事故； （ ）
2、煤矿井下电缆主线芯的截面应满足供电线路过负荷的要求；（ ）
3、电网过流是引起电气火灾 主要原因之一； （ ）
4、漏电电流不会引起瓦斯、煤尘爆炸； （ ）
5、装设保护接地可防止设备或电缆漏电引起的人身触电事故；（ ）
6、煤矿井下电缆连接应做到无鸡爪子、无羊尾巴、无明接头；（ ）
7、矿井的两面三刀回路电源线路上可以分接其他负荷； （ ）
8、10kV其以下的矿井架空电源线路不得共杆架设； （ ）
9、矿井电源线路上严禁装设负荷定量器； （ ）
10、手持式电气设备的操作手柄和工作中必须接触的部分必须有良好绝缘。 （ ）
二、选择题：（单项选择，每题3分，共45分）
1、我国规定通过人体的极限安全电流为（ ）mA。
A、20 B、30 C、50
2、可能导致人死亡的致命电流为（ ）mA。
A、30 B、40 C、50
3、引起人的感觉的最小电流称（ ）电流。
A、感知 B、摆脱 C、致命
4、人体电阻一般在（ ）Ω之间。
A、500-1500 B、1000-2000 C、1500-2000
5、鼠笼式异步电动机的启动电流为额定电流的（ ）倍。
A、4～7 B、5～7 C、5～9

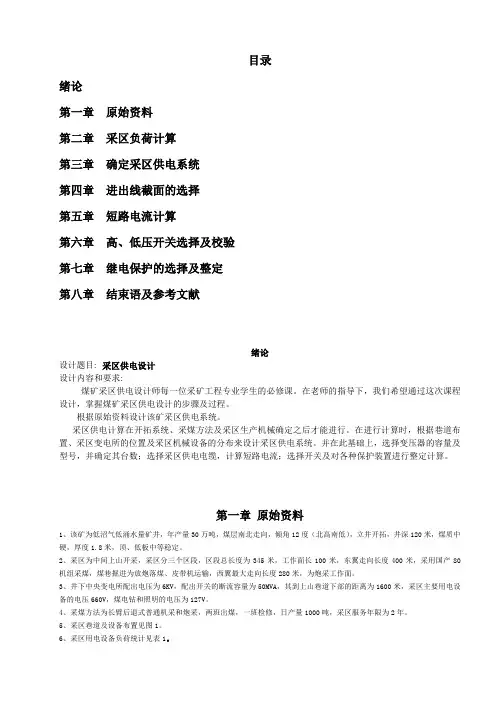

目录
绪论
第一章 原始资料
第二章 采区负荷计算
第三章 确定采区供电系统
第四章 进出线截面的选择
第五章 短路电流计算
第六章 高、低压开关选择及校验
第七章 继电保护的选择及整定
第八章 结束语及参考文献
绪论
设计题目: 采区供电设计
设计内容和要求:
煤矿采区供电设计师每一位采矿工程专业学生的必修课。在老师的指导下，我们希望通过这次课程设计，掌握煤矿采区供电设计的步骤及过程。
根据原始资料设计该矿采区供电系统。
采区供电计算在开拓系统、采煤方法及采区生产机械确定之后才能进行。在进行计算时，根据巷道布置、采区变电所的位置及采区机械设备的分布来设计采区供电系统。并在此基础上，选择变压器的容量及型号，并确定其台数；选择采区供电电缆，计算短路电流；选择开关及对各种保护装置进行整定计算。
第一章 原始资料
1、该矿为低沼气低涌水量矿井，年产量30万吨，煤层南北走向，倾角12度（北高南低），立井开拓，井深120米，煤质中硬，厚度1.8米，顶、低板中等稳定。
2、采区为中间上山开采，采区分三个区段，区段总长度为345米，工作面长100米，东翼走向长度400米，采用国产80机组采煤，煤巷掘进为放炮落煤、皮带机运输，西翼最大走向长度280米，为炮采工作面。
3、井下中央变电所配出电压为6KV，配出开关的断流容量为50MVA，其到上山巷道下部的距离为1600米，采区主要用电设备的电压660V，煤电钻和照明的电压为127V。
4、采煤方法为长臂后退式普通机采和炮采，两班出煤，一班检修，日产量1000吨，采区服务年限为2年。
5、采区巷道及设备布置见图1。
6、采区用电设备负荷统计见表1。
图1-1采区巷道布置及设备布置图
却图
表1-2采区用电设备负荷统计表
第二章 采区负荷计算
一、负荷分组
根据《煤矿安全规程》规定，“在低沼气矿井中，掘进工作面与回采工作面的电器设备应该分开供电。”该采区由一个普通机采工作面、一个炮采工作面、两个掘进头、轨道上山和运输上山组成。根据规定将采区分为机械采煤组、炮采采煤组、掘进组三组。
煤矿电工学培训课件
目录•煤矿电工学概述
•煤矿电气系统基础知识
•煤矿电工操作技能与实践
•自动化技术在煤矿中应用
•安全生产与环境保护要求
•
培训总结与展望
煤矿电工学概述
01煤矿电工学是研究煤矿井下电气设
备和电气控制系统的安装、调试、
维护和管理的科学。定义
具有实践性强、知识面广、技术更
新快等特点，需要掌握电气、电子、
自动化等多个领域的知识。
特点煤矿电工学定义与特点煤矿电工学对于保障煤矿安全生产、
提高生产效率、降低能耗等方面具有
重要意义。
主要应用于煤矿井下的电气设备和控制
系统的安装、调试、维护和管理，包括
采煤机、掘进机、运输设备、通风设备
等。煤矿电工学重要性及应用领域
应用领域重要性
培养具备煤矿电工基本理论和操作技能，能够独立进行煤矿电
气设备和控制系统的安装、调试、维护和管理的专业技术人才。培训目标
包括电工基础、电子技术、电气控制、煤矿安全法规、煤矿电
气设备与控制系统等课程。同时，注重实践操作技能的培训，
如电气设备安装与调试实训、电气控制系统设计实训等。
课程设置培训目标与课程设置
煤矿电气系统基础知
识02
组成
煤矿电气系统主要由电源、输配电设备、用电设备及控制系统等组成。
功能
确保煤矿生产过程中的电力供应稳定可靠，满足各种电气设备的运行需求，同
时保障人员和设备的安全。煤矿电气系统组成与功能电气设备类型及作用
用于控制和保护高压电
气设备，具备完善的五
防功能。将高压电能转换为适合
煤矿设备的低压电能，
确保设备正常运行。为煤矿生产设备提供动
力，如采煤机、输送机
等。对电气系统进行控制和
监测，实现自动化和智
能化管理。高压开关柜变压器电动机控制器供电系统
煤矿供电系统通常采用双回路供电方式，确保在主电源故障时备用电源能迅速投入，
保障生产连续进行。
接地保护
为防止人员触电和设备损坏，煤矿电气系统必须实行严格的接地保护措施，包括保
护接地、工作接地和防雷接地等。供电系统与接地保护
煤矿电工操作技能与
实践03
严格遵守煤矿安全规程和电气
设备安全操作规程，确保人身
