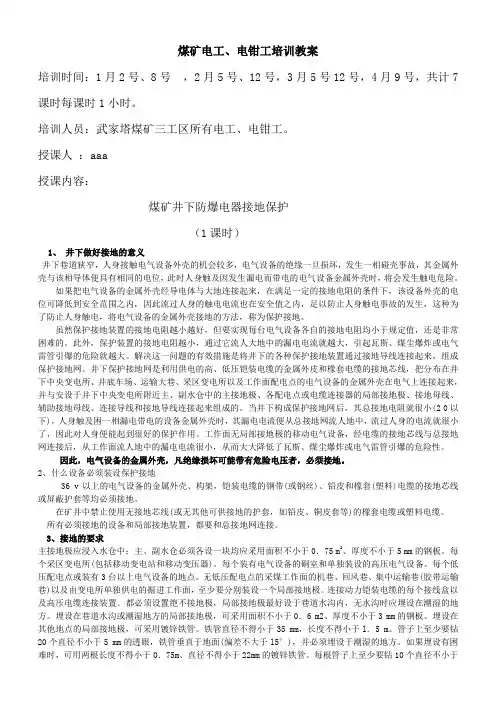

煤矿电工、电钳工培训教案
培训时间：1月2号、8号 ，2月5号、12号，3月5号12号，4月9号，共计7课时每课时1小时。
培训人员：武家塔煤矿三工区所有电工、电钳工。
授课人 ：aaa
授课内容：
煤矿井下防爆电器接地保护
（1课时）
1、 井下做好接地的意义
井下巷道狭窄，人身接触电气设备外壳的机会较多，电气设备的绝缘一旦损坏，发生一相碰壳事故，其金属外壳与该相导体便具有相同的电位，此时人身触及因发生漏电而带电的电气设备金属外壳时，将会发生触电危险。
如果把电气设备的金属外壳经导电体与大地连接起来，在满足一定的接地电阻的条件下，该设备外壳的电位可降低到安全范围之内，因此流过人身的触电电流也在安全值之内，足以防止人身触电事故的发生，这种为了防止人身触电，将电气设备的金属外壳接地的方法，称为保护接地。
虽然保护接地装置的接地电阻越小越好，但要实现每台电气设备各自的接地电阻均小于规定值，还是非常困难的。此外，保护装置的接地电阻越小，通过它流人大地中的漏电电流就越大，引起瓦斯、煤尘爆炸或电气雷管引爆的危险就越大。解决这一问题的有效措施是将井下的各种保护接地装置通过接地导线连接起来，组成保护接地网。井下保护接地网是利用供电的高、低压铠装电缆的金属外皮和橡套电缆的接地芯线，把分布在井下中央变电所、井底车场、运输大巷、采区变电所以及工作面配电点的电气设备的金属外壳在电气上连接起来，并与安设于井下中央变电所附近主、副水仓中的主接地极、各配电点或电缆连接器的局部接地极、接地母线、辅助接地母线、连接导线和接地导线连接起来组成的。当井下构成保护接地网后，其总接地电阻就很小(2 0以下)，人身触及困一相漏电带电的设备金属外壳时，其漏电电流便从总接地网流人地中，流过人身的电流就很小了，因此对人身便能起到很好的保护作用。工作面无局部接地极的移动电气设备，经电缆的接地芯线与总接地网连接后，从工作面流人地中的漏电电流很小，从而大大降低了瓦斯、煤尘爆炸或电气雷管引爆的危险性。
喜乐庆煤矿电工培训计划
1、课程任务及说明
通过培训，使培训对象掌握初级电工工作的理论知识和操作技能。培训完毕，培训对象应能独立上岗，完成一般电气线路及常用电气设备的安装、维护与操作。
在教学过程中，应以理论教学为基础，注重加强技能训练，使培训对象通过电化教学、直观教学和多媒体教学等各种现代化教学手段掌握理论知识和实际操作技能。
2、课时分配
理论知识部分 操作技能部分
内容 授课 内容 授课 练习
职业道德及相关法律 法规知识 2014/8/5(4课时)
交、直流电路基础 2014/8/8(4课时) 安全生产 2014/8/31(4课时) 2课时
电子技术基础 2014/8/11(12课时) 电工常用工具、材料的使用 2014/9/2 (6课时) 6课时
电工识图知识 2014/8/14(8课时) 配线及安装 2014/9/5(8课时) 32课时
变压器知识 2014/8/17(4课时)
常用电工仪表知识 2014/8/20(8课时)
交、直流电动机知识 2014/8/23(4课时)
电力拖动与自动控制知识 2014/8/26(12课时)
照明、动力线路知识 2014/8/29(6课时)
小计 62课时 小计 18课时 40课时
总课时数：120课时
3、理论知识部分教学要求及内容
3.1 职业道德及相关法律法规知识
3.1.1 教学要求
通过培训，是培训对象具备电气设备操作人员的基本道德并能遵守职业守则，了解有关法律法规知识。
3.1.2 教学内容
1、职业道德基本知识
2、职业守则
3、相关法律法规知识
3.2 交、直流电路基础
3.2.1 教学要求
通过培训使培训对象理解交直流电路有关物理量的定义；掌握欧姆定律、基 2014年执业医师资格考试 医学综合笔试临床执业医师 口腔执业医师中医执业医师 尔霍夫定律及其应用；会用电阻的串、并联知识分析、计算相关电路；明确正弦交流的的三种表示方法。
山西******煤业有限公司
煤矿电工培训教材
*****机电科
二零一六年
第一章 矿井供电电网保护
一、矿井电气保护的任务.类型及对电气保护装置的要求
（一）矿井电气保护的任务
煤矿为地下作业。井下开采阴暗潮湿、自然灾害严重、环境恶劣及有限的空间等因素影响，对矿井电气设备有着特殊的要求，井下电网必须实现漏电保护、过流保护和保护接地.即“三大保护”。三大保护是保证井下供电安全的重要措施。
矿井电气保护的任务：一是采取“三大”保护措施，防止人身触电事故，以及防止电火花引起的煤尘、瓦斯爆炸事故；二是采取“三大”保护措施，防止因供电电源故障而损坏或烧毁电气设备，确保电气设备处于安全、高效、正常的良好的工作状态。
(二)电气保护类型
(1)电流保护.包括短路保护.过流(过负荷)保护
(2)漏电保护.包括非选择性.选择性漏电保护和漏电闭锁
(3)保护接地.包括系统接地.局部保护接地
(4)电压保护.包括欠电压保护.过电压保护
(5)单相断线保护
(6)风电.瓦斯与电闭锁
(7)综合保护.有电动机.煤电钻.照明综合保护
（三）电气保护装置的要求 （1）地面变电所和井下中央变电所的高压馈电线上，必须装设有选择性的单相接地保护装置；
供移动变电站高压馈电线上，必须装设有选择性的动作于跳闸的单相接地保护装置。
矿井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路。
（2）井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。
井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷、接地和漏电保护装置。
低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁保护装置和远程控制装置。
（3）电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铅皮或屏蔽护套等必须采取保护接地措施。

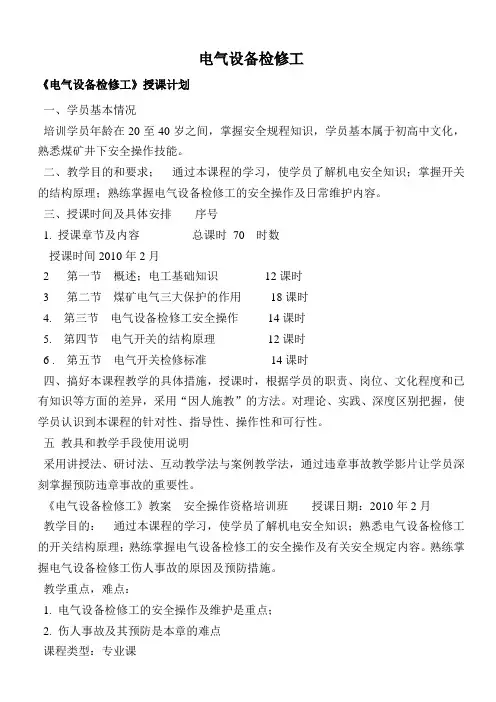

电气设备检修工
《电气设备检修工》授课计划
一、学员基本情况
培训学员年龄在20至40岁之间，掌握安全规程知识，学员基本属于初高中文化，熟悉煤矿井下安全操作技能。
二、教学目的和要求； 通过本课程的学习，使学员了解机电安全知识；掌握开关的结构原理；熟练掌握电气设备检修工的安全操作及日常维护内容。
三、授课时间及具体安排 序号
1. 授课章节及内容 总课时 70 时数
授课时间2010年2月
2 第一节 概述；电工基础知识 12课时
3 第二节 煤矿电气三大保护的作用 18课时
4. 第三节 电气设备检修工安全操作 14课时
5. 第四节 电气开关的结构原理 12课时
6 . 第五节 电气开关检修标准 14课时
四、搞好本课程教学的具体措施，授课时，根据学员的职责、岗位、文化程度和已有知识等方面的差异，采用“因人施教”的方法。对理论、实践、深度区别把握，使学员认识到本课程的针对性、指导性、操作性和可行性。
五 教具和教学手段使用说明
采用讲授法、研讨法、互动教学法与案例教学法，通过违章事故教学影片让学员深刻掌握预防违章事故的重要性。
《电气设备检修工》教案 安全操作资格培训班 授课日期：2010年2月
教学目的： 通过本课程的学习，使学员了解机电安全知识；熟悉电气设备检修工的开关结构原理；熟练掌握电气设备检修工的安全操作及有关安全规定内容。熟练掌握电气设备检修工伤人事故的原因及预防措施。
教学重点，难点：
1. 电气设备检修工的安全操作及维护是重点；
2. 伤人事故及其预防是本章的难点
课程类型：专业课 主要教学方法：采用讲授法、研讨法、互动教学法与案例教学法
教具：多媒体 下面导入《电气设备检修工》课程
第一章 煤矿安全
一、煤矿井下电气事故防治；《电工基础知识》
