低温地板辐射采暖工程施工工艺a

低温热水地板辐射采暖工程技术规程》 ()耐高温聚乙烯（PE-RT ）管道系统低温热水地板辐射采暖工程技术规程一、总则1 、为了在低温热水地板辐射供暖工程的设计、施工及验收中做到技术先进、经济合理、安全适用和确保质量，特制定本规程。

2 、本规程适用于民用或工业建筑内，低温热水地板辐射供暖工程的设计、施工及验收。

散热器供暖系统或生活用水系统的户内支管，采用本规程所涵盖的管材敷设于地面垫层内时，可执行本规程。

3 、管道系统的设计、施工及验收，除执行本规程外，还应符合现行国家标准《采暖通风及空气调节设计规范》﹙GBJ19 ﹚、《采暖与卫生工程施工及验收规范》﹙GBJ242 ﹚和其它有关标准、规范或规定。

二、术语1 、低温热水地板辐射供暖﹙Low-temperature hot water floor radiant heating ﹚以不高于70 ℃的热水作热媒，将加热管埋设在地板中的低温辐射供暖。

2 、铝塑复合管﹙Polyethylene-aluminium compound pipe ﹚内层和外层为密度≥0 ．94g ／c ㎡的聚乙烯或乙烯共聚物、中间层为增强铝管、层间用热熔胶紧密粘合为一体的管材。

用作地板辐射采暖的加热管，内外层均为应为聚乙烯，通常以PAP 标记。

3 、耐高温聚乙烯﹙Resistant high temperture polyethylene pipe ﹚以DOWLEX 2344E 添加适量助剂，经挤出成型的热塑性管材，通常以PE-RT 标记。

4 、热媒集配装置﹙Heating medium collective and distributiveunit ﹚即分水器和集水器，有一个进口﹙或出口﹚和多个出口﹙或进口﹚的筒形承压装置，使横断面的流速限制在一定范围内，并配置放气装置和各通路阀门，以控制系统流量和使各项分路流量分配均匀。

5 、地面层﹙Ground layer ﹚包括地面装饰层及其找平层。

第一章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。

其所需供暖热水温度一般不超过60℃。

低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。

室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。

2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。

维修简便，仅需定期清洗过滤器的过滤网。

可方便地在分水器前安装计量表，易实现分户计量。

3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。

4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。

5、使用寿命长昊龙管用于低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。

第二章系统主要材料我公司将负责地暖系统的设计、材料供应、施工安装，系统调试、以及售后服务等（不包括地面混凝土的施工）。

材料明细1．高效隔热保温层：自熄型：高容重聚苯乙烯保温板，厚度20mm,容重不小于20kg/m3,导热系数W0.05w/m-k,氧指数W30,压缩强度三100kPa。

2．真空镀铝箔3.管材技术指标：符合德国工业标准/-或要求。

4.焊接钢丝网：技术性能:型号为规格的钢丝，直径①，网眼幅宽为，用与塑料管固定。

也可以根据用户需求采用其他规格。

5.分集水器：作用：连接供水回水的总管，将水分配到各环路，经阀门控制调节各环路的水流量，确保室内设计温度。

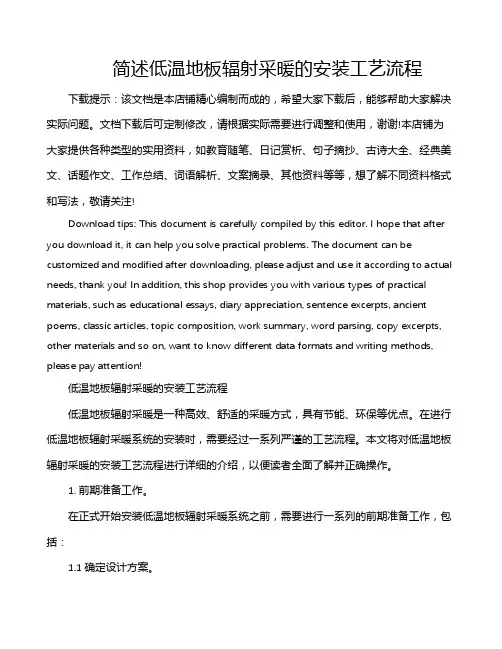

简述低温地板辐射采暖的安装工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!低温地板辐射采暖的安装工艺流程低温地板辐射采暖是一种高效、舒适的采暖方式，具有节能、环保等优点。

低温热水楼面辐射采暖地板施工方案1.准备工作：a.确定供暖面积：首先需要测量房间的面积，确定需要安装地板供暖的区域。

b.准备材料和设备：选择适用的辐射板、供暖管道、衔接件、水泥砂浆等材料，并准备好安装工具如切割机、铺设工具等。

2.地面处理：a.清理地面：清除地面上的杂物和灰尘，确保地面干净。

b.翻修不平坦表面：如果地面存在不平坦的情况，需要进行翻修处理，确保地面平整。

c.防潮处理：根据需要，在地面上涂抹一层防潮剂，防止水分渗透到地板下。

3.安装辐射板：a.辐射板安装：将辐射板按照需要的面积和形状切割，并逐一安装在地板上。

辐射板之间要保持间隙，以便后续安装管道。

b.固定辐射板：使用合适的固定件将辐射板固定在地面上，确保辐射板稳固。

4.安装供暖管道：a.确定管道布置：根据供暖区域的大小和需求，确定供暖管道的布置方案。

b.安装管道：按照布置方案，逐一安装供暖管道在辐射板间。

管道的连接处要使用衔接件进行连接，确保密封性能。

5.测试管道连通性：a.管道测试：在安装完管道之后，进行管道的压力测试，确保管道连接处没有漏水现象。

b.系统调试：测试管道连通性后，可以进行整个供暖系统的调试，确保系统正常工作。

6.覆盖地面材料：a.敷设隔热层：在供暖管道上方敷设一层隔热层，以减少热量的损失。

b.铺设地面材料：在隔热层上铺设所需的地面材料，可以选择木地板、瓷砖等。

7.系统验收：a.检查系统：在施工完成后，对整个供暖系统进行检查，确保系统运行正常。

b.温度测试：通过温度计等工具，对不同区域的温度进行测试，确保供暖效果符合预期。

总结：低温热水楼面辐射采暖地板施工方案涉及到地面处理、辐射板安装、供暖管道安装、系统测试和覆盖地面材料等步骤。

在施工过程中，需要严格按照规范进行操作，确保系统的安全性和供暖效果。

在施工之前，可以根据实际情况进行工艺设计和材料选择，以获得更好的供暖效果。

低温热水地板辐射供暖系统的安装低温热水辐射供暖是指加热的管子埋设在建筑物构件与围护结构内的热水辐射供暖系统，一般有三种形式：墙壁式、天棚式和地面式。

国内广泛应用的是低温热水地板辐射供暖系统，也称“地热供暖”。

其系统供水温度不超过60℃，供回水温差一般控制在10℃，系统的最大压力为0.8 MPa，一般控制在0.6 MPa。

低温热水地板辐射供暖的结构由楼板基础层、保温层、细石混凝土层、砂浆找平层和地面层等组成，如图1-9所示。

从图1-9可以看出，埋管均设在建筑施工的细石混凝土层中，或设在水泥砂浆层中，在埋管与楼板结构层的砂浆找平层之间，设置保温层，在覆盖层设置伸缩缝。

安装效果如图1-10所示。

图1-9 安装结构图图1-10 安装效果图一、安装内容低温热水地板辐射供暖系统的安装工艺流程如图1-11所示。

图1-11 低温热水地板辐射供暖系统安装工艺流程二、具体要求1.楼地面基层清理凡采用地板辐射供暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求，在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。

2.绝热板材铺设（1）绝热板应清洁、无破损，在楼地面上应铺设平整、搭接严密。

绝热板拼接紧凑，间隙为10 mm，错缝敷设，板接缝处全部用胶带粘接，胶带宽度为40 mm。

（2）房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。

（3）房间面积过大时，应以6000 mm×6000 mm为方格留伸缩缝，缝宽10 mm。

伸缩缝处，用厚度为10 mm的绝热板立放，高度与细石混凝土层平齐。

3.绝热板材加固层的施工（以低碳钢丝网为例）（1）钢丝网规格为方格边长不大于200 mm，在采暖房间满布，拼接处应绑扎连接。

（2）钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及翘起的边角。

1.加热盘管敷设（1）加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽可能用一盘整管，应最大限度地减小材料损耗，填充层内不允许有接头。

讲座内容
1、引言
2、工法特点
3、适用范围
4、施工工艺流程及操作要点
5、材料与设备
6、质量要求
7、安全措施及文明施工
8、效益分析
9、应用实例
1、引言
1.1低温热水地板辐射采暖的发展
早在二十世纪三十年代, 低温热水地板辐射供暖开始在工程中得到采用, 并公认是一种最舒适的供暖方式。

由于当时大都采用铜管作为加热管, 造价很高, 因此未能普及推广, 随着塑料工业的发展, 二十世纪七十年代中期, 欧美研制生产出一种新型管材——聚丁烯( PB) 管, 从而开创了在低温热水地板辐射供暖领域以塑代钢( 铜) 的新时代。

低温热水地板辐射采暖是一种利用建筑物内部地面进行采暖的系统。

将塑料管敷设在楼面现浇砼层内, 热水温度不超过60℃, 工作压力不大于0.4 MPa的地板辐射供暖系统。

该系统以整个地面作为散热面, 地板在经过对流换热加热周围空气的同时, 还与人体、家具及四周的维护结构进行辐射换热, 从而使其表面温度提高, 其辐射换热量约占总换热量的50%以上, 是一种理想的采暖系统。

地暖采暖房间以其良好的耐腐蚀性、节省室内空间、卫生、高效节能、散热均匀以及良好的人体舒适感等独特优势得到迅速推广应用。

低温热水地板辐射供暖系统施工安装指南\目录编制说明一、低温热水地面辐射供暖系统施工1、施工安装前应具备以下条件 (1)2、低温热水地面辐射供暖系统的地面结构，通常由以下结构组成…1~23、施工顺序 (2)4、绝热层的敷设…………………………………………………………2~35、加热管的安装………………………………………………………..3~76、边界保温带、伸缩缝安装………………………………………….7~87、填充层的施工……………………………………………………….8~98、面层的施工 (9)9、卫生间，游泳馆等潮湿环境施工 (10)10、试压 (10)二、调试验收1、调试与试运行 (11)2、竣工验收……………………………………………………………….. ..11~12三、低温热水地板辐射供暖系统有关施行安装图集 (12)低温热水地板辐射供暖地面做法（1）（2）…………………………图号1 低温热水地板辐射供暖地面做法（3）（4）…………………………图号2 低温热水地板辐射供暖地面做法（5）（6）…………………………图号3 低温热水地板辐射供暖地面做法（7）………………………………图号4低温热水地板辐射供暖地面做法（8）…….……………………图号5 低温热水地板辐射供暖地面做法（9）…….……………………图号6 管道密集处隔热做法（10）………………………………………图号7 管道密集处隔热做法（11）………………………………………图号8 伸缩缝做法（12）…………………………………………………图号9 伸缩缝做法（13）…………………………………………………图号10 塑料管固定方法……………………………………………………图号11 分/集水器安装示意图………………………………………………图号12 边界保温带，伸缩缝布置…………………………………………图号13 边界保温带，伸缩缝布置…………………………………………图号14 加热管布置示意图…………………………………………………图号15 加热管布置示意图…………………………………………………图号16 边界保温带，绝热层，加热层，分/集水器安装图例……………图号17编制说明随着碧桂园的业务的不断拓展，机电公司的施工区域也由南方地区扩展至北方地区。

低温热水地面辐射采暖系统施工工艺标准低温热水地面敷设供暖：以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

低温辐射地热采暖结构图特点：绿色环保；节约能源、舒适保健、节省空间、使用安全、寿命长。

一、范围本标准适用于供水温度不大于60℃、工作压力不大于0.8MPa的室内低温热水地面辐射采暖系统安装工程。

二、规范性引用文件GB50300－2001 建筑工程施工质量验收统一标准GB50242－2002 建筑给水排水及采暖工程施工质量验收规范JGJ142－2004 地面辐射供暖技术规程三、术语１防潮层：防止建筑地基或楼层地面下潮气透过地面的构造层。

2 分水器：采暖水系统中，用于连接各路加热管供水管的配水装置。

3 集水器：采暖水系统中，用于连接各路加热管回水管的汇水装置。

4 面层：建筑地面直接承受各种物理和化学作用的表面层。

5 找平面：在垫层或楼板面上进行抹平找坡的构造层。

6 隔离层：防止建筑地面上的各种液体或地下水、潮气透过地面的构造层。

7 填充层：在绝热层或楼板基面上设置加热管的构造层。

用以保护加热管并使地面温度均匀。

8 绝热层：用以阻挡热量传递，减少无效热耗的构造层。

9伸缩缝：补偿混凝土填充层、面层等膨胀或收缩的构造缝。

四、施工准备A 技术准备1 施工图纸及其它技术文件齐全，且已进行了图纸会审、技术交底，并形成会议记录。

2《施工方案》已获批准，技术人员已向施工人员进行了技术交底。

3 施工管理人员应充分熟悉图纸，理解设计意图、明确建筑结构形式、地面的工程做法、厚度和伸缩缝位置等设计参数。

4 设计施工图中所涉及的验收规范、技术规程、标准图集等技术资料齐备。

B 物资准备1 主要材料：加热管及管件、分水器、集水器、过滤器、调节阀、绝热材料等，应有材料质量证明文件、产品出厂合格证。

加热盘管常用的管材有：铝塑复合管（PAP）、聚丁烯管（PB）、交联聚乙烯管（PE－X）、无规共聚聚丙烯管（PP－R）、嵌段共聚聚丙烯管（PP－B）等。

低温热水地板辐射采暖专项施工方案一、编制依据《建筑工程施工质量验收统一标准》（GB50300——2001）；《建筑给水排水及采暖工程施工质量质量验收规范》（50242——2002）；《地面辐射供暖技术规程》（JGJ142——2004）；万锦星城设计文件：楼面地板辐射采暖构成：5、预留30厚面层4、40厚C20细石混凝土垫层3、0.2厚真空镀铝聚酯薄膜2、30厚聚苯乙烯泡沫板保温层1、钢筋混凝土楼板卫生间地板辐射采暖构成：8、预留30厚面层7、0.6厚SBC防水层6、40厚C20细石混凝土垫层5、0.2厚真空镀铝聚酯薄膜4、20厚聚苯乙烯泡沫板保温层- 1 -3、0.6厚SBC防水层2、20厚1；3水泥砂浆找坡1、钢筋混凝土楼板室内盘管PE-RT20 * 20连接支管PP-R塑铝稳态管S4级二、施工准备1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。

2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。

3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。

4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。

5、对现场进行清理，打扫干净，达到地板辐射施工要求。

三、施工工艺方法要求（一）地板辐射施工工艺流程准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。

- 2 -（二）施工方法1、绝热层施工a.地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。

b.绝热板铺设1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。

2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。

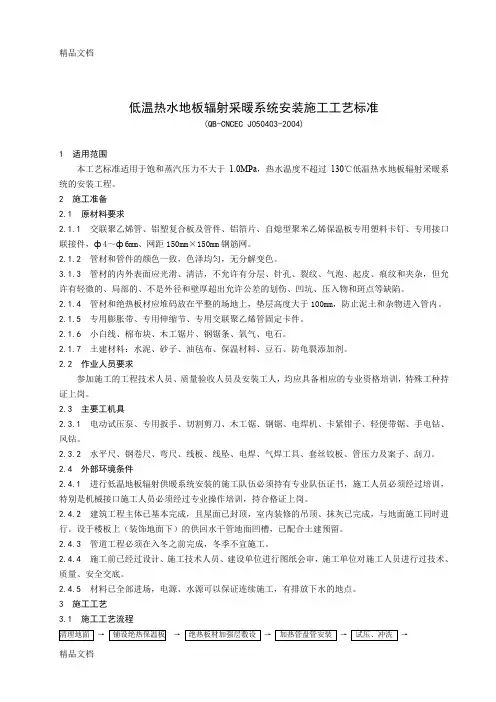

低温热水地板辐射采暖系统安装施工工艺标准(QB-CNCEC J050403-2004)1 适用范围本工艺标准适用于饱和蒸汽压力不大于1.0MPa，热水温度不超过130℃低温热水地板辐射采暖系统的安装工程。

2 施工准备2.1 原材料要求2.1.1 交联聚乙烯管、铝塑复合板及管件、铝箔片、自熄型聚苯乙烯保温板专用塑料卡钉、专用接口联接件，ф4～ф6mm、网距150mm×150mm钢筋网。

2.1.2管材和管件的颜色一致，色泽均匀，无分解变色。

3.1.3管材的内外表面应光滑、清洁，不允许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂，但允许有轻微的、局部的、不是外径和壁厚超出允许公差的划伤、凹坑、压入物和斑点等缺陷。

2.1.4 管材和绝热板材应堆码放在平整的场地上，垫层高度大于100mm，防止泥土和杂物进入管内。

2.1.5 专用膨胀带、专用伸缩节、专用交联聚乙烯管固定卡件。

2.1.6 小白线、棉布块、木工锯片、钢锯条、氧气、电石。

2.1.7 土建材料：水泥、砂子、油毡布、保温材料、豆石、防龟裂添加剂。

2.2 作业人员要求参加施工的工程技术人员、质量验收人员及安装工人，均应具备相应的专业资格培训，特殊工种持证上岗。

2.3 主要工机具2.3.1 电动试压泵、专用扳手、切割剪刀、木工锯、钢锯、电焊机、卡紧钳子、轻便带锯、手电钻、风钻。

2.3.2 水平尺、钢卷尺、弯尺、线板、线坠、电焊、气焊工具、套丝铰板、管压力及案子、刮刀。

2.4 外部环境条件2.4.1 进行低温地板辐射供暖系统安装的施工队伍必须持有专业队伍证书，施工人员必须经过培训，特别是机械接口施工人员必须经过专业操作培训，持合格证上岗。

2.4.2建筑工程主体已基本完成，且屋面已封顶，室内装修的吊顶、抹灰已完成，与地面施工同时进行。

设于楼板上（装饰地面下）的供回水干管地面凹槽，已配合土建预留。

2.4.3 管道工程必须在入冬之前完成，冬季不宜施工。

2.4.4 施工前已经过设计、施工技术人员、建设单位进行图纸会审，施工单位对施工人员进行过技术、质量、安全交底。

地面与楼面工程低温热水楼面辐射采暖地板施工工艺本工艺合用于民用及工业建筑室内低温热水(60℃如下，压力不超过0.8MPa)地板辐射采暖安装工程旳施工。

6.1 材料规定6.1.1 管材、管件和绝热材料，应有明显旳标志，标明生产厂旳名称、规格和重要技术特性，包装上应标有批号、数量、生产日期、检查代号和产品合格证。

6.1.2 管材应符合有关国标，在国标未制定前，企业原则应等同采用国际原则或国外先进原则。

6.1.3 加热管应根据耐用年限规定、使用年限等级、热媒温度和工作压力、系统水质规定、材料供应条件、施工技术条件等原因，选择采用如下管材： 1交联铝塑复合（XPAP）管。

2 聚丁烯（PB）管。

3 交联聚乙烯（PE-X）管。

4无规共聚聚丙烯（PP-R）管。

6.1.4 连接件外观应完整、无缺损、无变形、无开裂。

6.1.5 管材和管件旳颜色应一致，色泽均匀，无分解变色。

6.1.6 管材旳内外表面应光滑、清洁，不容许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂，但容许有轻微旳、局部旳、不使外径和壁厚超过容许公差旳划伤、凹坑、压入物和斑点等缺陷。

轻微旳娇直和车削痕迹、细划痕、氧化色、发暗、水迹和油迹，可不作为报废旳根据。

6.1.7 加热管下部旳绝热层，应采用轻质、有一定承载力、吸湿率低和难燃或不燃旳高效保温材料。

绝热板材宜采用聚苯乙烯泡沫塑料，其物理性能应符合下列规定：1密度不应不不小于20kg/m3。

2 导热系数不应不小于0.05W/m.k。

3 压缩应力不应不不小于100kPa。

4 吸水率不应不小于4%。

5 氧指数不应不不小于32。

6 注：当采用其他绝热材料时，除密度外旳其他物理性能应与上述规定相似。

6.1.8 为增强绝热板材旳整体强度，并便于安装和固定加热管，绝热板材表面可分别作如下处理：1 敷有真空镀铝聚脂薄膜面层。

2 敷有玻璃布基铝箔面层。

3 铺设低碳钢丝网。

6.1.9 管材和绝热板材在运送、装卸和搬运时，应小心轻放，不得受到剧烈碰撞和锋利物体冲击，不得抛、摔、滚、拖，应防止接触油污。

低温热水地板辐射供暖应用技术规程本工艺标准适用于民用住宅及工业建筑内热水温度不超过60℃,工作压力不大于0∙6MPa的采暖管道安装工程。

第一节材料要求13.1.1敷设于地面填充层内的加热管，应根据耐用年限要求、使用条件等级、热媒温度和工作压力、系统水质要求、施工技术条件。

13.1.2塑料管、复合管符合设计要求，管材的内外表面应光滑、清洁，不允许有分层、真孔、裂纹、气泡、起皮、皱纹和夹杂等现象。

13.1.3连接件外观应完整、无缺损、无变形、无开裂。

同一管径管件的锁紧螺帽、紧箍环应能互换。

13.1.4铝塑复合管的工作压力试验，将管材浸入水槽一端封堵，另一端通入LOMPa的压缩空气,稳压3min,管道无膨胀无裂纹无渗漏。

13.1.5绝热板材宜采用聚苯乙烯泡沫塑料，符合要求1密度不应小于20kg∕m302压缩应力不应小于100KPa。

3吸水率不应大于4%o4导热系数不应大于0.05W∕m.k o5氧指数不应大于32o第二节主要工具13.2.1机具：冲击钻、电锤。

13.2.2工具：手锤、大锤、手锯、断管器、整圆器、弯管器、鎏子、捻凿、麻钎13.2.3其他：水平尺、线坠、钢卷尺、小线等。

第三节作业条件13.3.1室内采暖干管、主立管及热表箱已安装试压符合要求。

13.3.2楼层内埋设采暖管道的安装，应在室内模板或杂物清除后安装,且管道穿越结构部位的套管等均已预留完毕，室内弹出房间尺寸线及准确的水平线。

13.3.3暗敷在地面内的管道，应在土建室内地面施工前完成。

第四节操作工艺13.4.1工艺流程：13.4.2安装准备：地板辐射供暖施工前，应了解建筑物的结构，熟悉设计图纸、施工方案及其他工种的配合措施，安装人员应熟悉管材的一般性能，掌握基本操作要点，禁止盲目施工。

13.4.3保温层铺设1清理结构面的杂物，绝热层铺设在平整的基面上。

2绝热层应铺设平整、搭接严密。

当敷有真空镀铝聚脂薄膜或玻璃布基铝箔贴面层时，除将加热管固定在绝热层上的塑料卡钉穿越外，不得有其他破损。

地板辐射采暖工程施工是一种新型的采暖方式，它以低温热水为热媒，通过埋设在地板内的塑料管将地板加热，以整个地面为散热面，均匀地向室内辐射热量。

相比传统的散热器采暖方式，地板辐射采暖具有节能、舒适、美观等优点，因此在我国得到了越来越广泛的应用。

一、施工准备1. 室内粗装修完毕，待铺管地面平整、清洁，平整度要求：1米靠尺检查，高低差<8毫米。

2. 地板辐射采暖设计图纸及其他技术文件齐全。

3. 地板辐射采暖工程施工方案经审批并进行了技术交底。

4. 材料、机具和施工力量等已准备就绪，且能保证正常施工。

5. 施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。

6. 安装过程中防止油漆、沥青或其他化学溶剂污染塑料管道。

7. 地热塑料管材铺设前，检查管道内外是否粘有污垢和杂物。

8. 地板采暖工程中使用的主要材料、设备及成品或半成品，应有符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。

9. 安装人员应熟悉管材的一般性能，掌握基本操作要点。

10. 所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。

二、施工流程1. 铺设绝热层：在地面上铺设绝热层，如挤塑聚苯板、岩棉板等，绝热层应平整、无缝隙。

2. 铺设反射层：在绝热层上铺设反射层，如铝箔板等，反射层应与绝热层紧密贴合。

3. 铺设管道：按照设计图纸，将加热管材固定在反射层上，管材应平整、排列整齐，管间距应符合设计要求。

4. 连接管件：使用专用管件连接管材，管件应与管材颜色一致，无色泽不均匀。

5. 固定管材：在管材上均匀涂抹专用胶水，固定在反射层上，确保管材与反射层紧密贴合。

6. 打压试验：管道系统安装完成后，进行打压试验，检查管道系统是否有泄漏。

7. 填充层施工：在管道上方填充混凝土层，填充层厚度应符合设计要求。

8. 铺设地面面层：在填充层上铺设地面面层，如瓷砖、木地板等。

三、施工注意事项1. 施工过程中应严格遵守施工方案和技术规范，确保施工质量。

本工程采用低温热水地板辐射采暖，采暖系统采用双立管分户热计量系统。

供回水立管安装在管井内，地埋管（管道井至户内分、集水器）采用耐高温聚乙烯(PE-RT)管，管径为De25*2.8,室内盘管采用De20*2.3，每户设分、集水器。

分、集水器上均设有DN15自动放气。

一、低温地板辐射采暖简解1.低温地板辐射采暖的特点地板采暖以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。

它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在25℃左右，通过辐射，使房间气温达到人体适宜的温度。

2.低温地板辐射采暖的构造组成详见下图其它房间地辐射采暖构造详图注：1.L间距见设计。

2.本次施工仅施工至豆石填充层结构层卫生间地辐射采暖构造详图注：1.L间距见设计。

2.本次施工仅施工至豆石填充层二、低温地板辐射采暖施工 1.施工准备1.施工材料及技术要求 1.1聚苯乙烯泡沫塑料板1.2 PE —RT 塑料管材PE—RT塑料加热管的内外表面应光滑、平整，干净，不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。

塑料管的公称外径、壁厚与偏差，应符合规范要求。

1.3分水器、集水器、自动跑风阀：材质为全铜质制品。

分水器、集水器包括分水干管、集水干管、排气及泄水试验装置、支路阀门和连接配件等，分水器、集水器的表观，内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀的缺陷，铜制金属连接件与管材之间的连接结构形式为卡套式夹紧结构。

1.4钢丝网：低碳冷拔丝，焊接网。

1.5反射膜：铝箔反射膜。

2.施工工具准备专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车、手动打压泵、压力表等。

低温热水地板辐射采暖系统施工工艺标准1、适用范围低温热水地板辐射采暖系统（以下简称地暖系统）2、工艺流程施工准备→材料准备→安装集、分水器→连接主管→铺设保温层、边界膨胀带→铺设反射铝箔层→铺设地暖盘管→连接集、分水器→设置过门伸缩缝及柔性塑料套管→中间验收（一次水压试验）→混凝土填充层施工→完工验收（二次水压试验）→运行调试分集水器安装侧视及地板内分层说明：1）地暖管布置的三种形式。

其中以回字形应用最为广泛。

2）地暖管敷设时，间距不得大于 300mm；距离墙边最近间距不小于 100mm；拐弯处弯曲半径宜为管径的5~8 倍。

3）固定点间距直线段宜为500~700mm ；弯曲段宜为200~300mm。

边界保温带、伸缩缝设置说明：1）房间周边沿墙跟设置边界保温带。

2）过门、采暖房间长度超 6 米或面积大于 30 平方米的设置伸缩缝；伸缩缝可采用高发泡聚乙烯泡沫塑料板。

采暖管道过伸缩缝加柔性塑料套管，长度不小于 400mm。

3、采购要求管材一般选用 PE-X（交联聚乙烯）、PP-R（无规共聚聚丙烯）、PB （聚丁烯）、PE-RT（耐高温聚乙烯），具体根据设计确定。

不管选取哪种材质，管的壁厚必须根据设计压力选择。

4、工艺要点1）绝热层施工前要求地面平整，无任何凹凸不平及沙石碎块、钢筋头等。

可要求土建做水泥砂浆找平层，将地面清扫干净。

电线管只允许垂直穿过地板供暖层。

2）户内各回路地暖管施工过程中不允许出现接头，要求使用盘管，厂家定尺加工。

3）砼填充层浇筑过程中必须保证地暖管带压。

4）盘管在穿过伸缩缝必须设置柔性塑料套管，长度不小于 400mm。

出分集水器处盘管密集（盘管间距小于 100mm）必须设置隔热套管，可采用比盘管大两号的同材质塑料管。

5）辐射采暖地板面积超过 30 平方米或长边超 6 米，设置宽度不小于 8mm的伸缩缝；与外墙、柱等垂直部件的交接处，设置宽度不小于 10mm（装饰层为木地板时候不小于 14mm）也设置伸缩缝；伸缩缝可采用高发泡聚乙烯泡沫塑料板或满填弹性膨胀膏。

低温地面辐射采暖施工工法一、序言地面辐射采暖是一种节能并对房间热微天气进行相应调理的供暖系统，是一种世界公认的卫生条件和舒坦程度极佳的供暖方式。

它是经过埋设于地（楼）板上混凝土（或沙浆）垫层的加热盘管，经过低温热水循环将地面加热到表面温度至 25℃-35℃，进而平均地向室内辐射热量，它拥有人体热感觉舒坦、管理方便、不占面积、无噪声无污染、节能并且基本不需要维修等长处。

近几年跟着塑料工业的飞快发展，出现了化学性能稳固、水力性能好、可曲折抗蠕变性能好的各种聚丙烯管资料，为地面辐射采暖技术供应了靠谱的资料保证，这些资料拥有耐腐蚀、抗老化、成本低、不结垢、质量轻、连结方便等特色。

经过近几年对地面辐射采暖的实践应用，经过总结完美，形成本工法。

二、工法特色（一）地热盘管整根铺设，地下无接口，不易渗漏、安全靠谱；连结配件均为标准件，工作简单、操作方便。

（二）因为是地面辐射采暖，温度梯度更为适合，室内温度更为平均，高效节能。

在间歇供暖的条件下，温度变化迟缓能制造出真切适合人体的热环境，切合“温足凉顶，暖人先暖脚”的中医健身理论，不使浑浊的空气对流减少了尘埃的飞场，所以室内卫生条件获得显然改善。

（三）对住所建筑来说，能够十分方便的实现分户计量，用户们可实现按各自需要的室温调理供热量，最大限度的节俭能源和降低花费。

（四）维修运转花费低，管理操作方便，运转安全靠谱，在系统运转时期只要按期检查和改换过滤器。

三、合用范围1、合用新建及改、扩建民用建筑的地面辐射采暖，如住所、托幼建筑、旅馆、办公楼、体育馆、医院、游泳馆等。

2、用于解决大跨度和大玻璃幕落地建筑的供暖问题，如旅馆大厅、展览馆、市场、体育馆等大跨度、大开间或特别需要的厂房、医院、实验室、机房、育苗育种等场所应用。

四、工艺原理1 、供暖热负荷可按常规对流供暖热负荷的 85%-95% 计取，热源为低温热水（ t≤70 ℃），供水压力一般不大于 0.6Mpa ，供回水温差为 8℃ -15 ℃，地面温度为 25 ℃ -35 ℃ 。

1、施工准备(含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）:加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来,加热盘管在此处均须加伸缩节,伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。

施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。

（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。

常规地暖施工层次解剖图3、绝热层的铺设:铺设绝热层的地面应平整、干燥、无杂物.墙面根部应平、直且无积灰现象.绝热层的铺设应平整，绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面,在铺放绝热层之前应先铺一层防潮层。

聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。

伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料.2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。

伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定,同上厚度测量,随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。

卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域.加热管穿止水墙处应设防水套管，防水套管两端应加密封。
