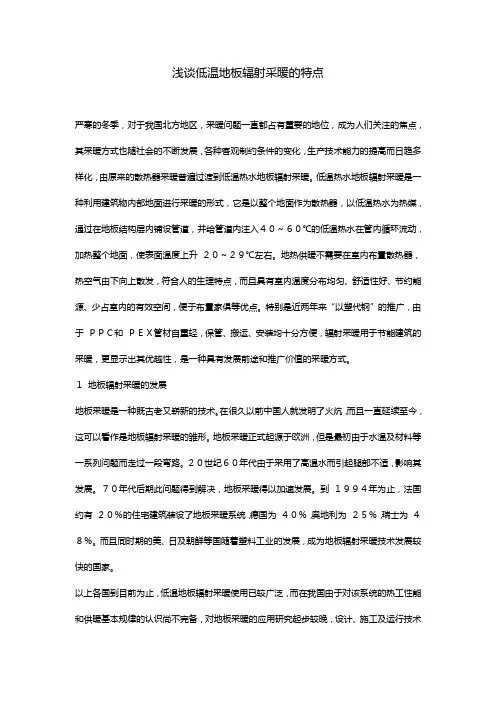

浅谈低温地板辐射采暖的特点严寒的冬季，对于我国北方地区，采暖问题一直都占有重要的地位，成为人们关注的焦点，其采暖方式也随社会的不断发展，各种客观制约条件的变化，生产技术能力的提高而日趋多样化，由原来的散热器采暖普遍过渡到低温热水地板辐射采暖。
低温热水地板辐射采暖是一种利用建筑物内部地面进行采暖的形式，它是以整个地面作为散热器，以低温热水为热媒，通过在地板结构层内铺设管道，并给管道内注入４０～６０℃的低温热水在管内循环流动，加热整个地面，使表面温度上升２０～２９℃左右。
地热供暖不需要在室内布置散热器，热空气由下向上散发，符合人的生理特点，而且具有室内温度分布均匀、舒适性好、节约能源、少占室内的有效空间，便于布置家俱等优点。
特别是近两年来“以塑代钢”的推广，由于ＰＰＣ和ＰＥＸ管材自重轻，保管、搬运、安装均十分方便，辐射采暖用于节能建筑的采暖，更显示出其优越性，是一种具有发展前途和推广价值的采暖方式。
１地板辐射采暖的发展地板采暖是一种既古老又崭新的技术。
在很久以前中国人就发明了火炕，而且一直延续至今，这可以看作是地板辐射采暖的雏形。
地板采暖正式起源于欧洲，但是最初由于水温及材料等一系列问题而走过一段弯路。
２０世纪６０年代由于采用了高温水而引起腿部不适，影响其发展。
７０年代后期此问题得到解决，地板采暖得以加速发展。
到１９９４年为止，法国约有２０％的住宅建筑装设了地板采暖系统，德国为４０％，奥地利为２５％，瑞士为４８％。
而且同时期的美、日及朝鲜等国随着塑料工业的发展，成为地板辐射采暖技术发展较快的国家。
以上各国到目前为止，低温地板辐射采暖使用已较广泛，而在我国由于对该系统的热工性能和供暖基本规律的认识尚不完备，对地板采暖的应用研究起步较晚，设计、施工及运行技术均不够完善。
早期主要作为辅助供暖手段，应用于不大适合单一散热器供暖的高大建筑空间，以及有特殊需要的场合，例如：侯车大厅、公共建筑大堂和游泳池等。
近几年来，随着住宅建设标准和居住者对热舒适度要求的提高，使低温地板辐射采暖技术也越来越被认同，在住宅中的应用也逐年增加。
低温地板辐射采暖原理介绍近年来，人们对居住舒适度的要求日益提高，但由于能源利用效率很低，建筑耗能迅速增长，已大大超过了能源增长的速度，建筑能耗占总能耗的比例已接近30 %，仅采暖能耗一项，就已占到能源总消耗的10%左右，能源紧张已严重制约着经济建设，影响到人民生活水平的进一步提高。
目前，我国北方城镇居民大多是采用散热器对流采暖，最近几年低温地板辐射采暖开始走进千家万户。
低温地板辐射采暖并不是一项新的采暖技术，国外于20世纪初就开始在一些工程中采用，但由于金属管材容易产生腐蚀和渗漏等问题，这种采暖方式未能得到迅速发展。
直到20世纪70年代，“以塑代钢”技术的发展以及联聚乙烯管的出现，使得低温热水地板辐射暖焕发了生机。
1低温地板辐射采暖随着居住条件的不断改善，人们对室内采暖也提出了新的要求。
许多工程采用低温地板辐射采暖系统来代替传统的散热器采暖，克服了诸如能耗大、舒适性差、难于分户计量、占用房间使用面积等问题。
低温热水地板辐射采暖是一种利用建筑物内部地面进行采暖的系统，它将塑料管敷设在楼面现浇混凝土层内，热水温度≯60℃，工作压力≯0．4MPa。
该系统以整个地面作为散热面，地板在通过对流换热加热周围空气的同时，还与人体、家具及四周的维护结构进行辐射换热，从而使其表面温度升高，其辐射换热量约占总换热量的50%以上，是一种理想的采暖系统，可以有效地解决散热器采暖存在的问题。
低温热水地板辐射采暖节省燃料，电能消耗低，是最经济的供暖系统。
1.1舒适、卫生、保健传统的散热器采暖热量主要集中在房间的中上部，上热下凉，人们有口干舌燥的感觉。
而低温地板辐射采暖是以均匀辐射的方式散热，这是最舒适的采暖方式，室内地面温度均匀，室温自下而上逐渐递减，给人以脚暖头凉的感觉，符合“温足凉顶”的中医健身理论，能改善人体血液循环，促进新陈代谢。
同时，散热器采暖方式主要依靠自然对流方式传热，由于热源温度较高，因而空气流速较大;而地板采暖主要依靠辐射和自然对流两种方式传热，使用较低温度的热媒，避免了室内空气的强烈对流热交换，空气流速低，大大减少了因对流所产生的尘埃对室内空气的二次污染。
低温热水地板辐射采暖系统施工方案
1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。
根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。
2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。
地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。
3.布管施工：按照设计方案，在地面上进行地暖管的布置。
一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。
4.连接管道：将地暖管与供暖系统的主管道连接起来。
确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。
5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。
一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。
6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。
一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。
7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。
对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。
低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。
只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。
此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。
第一章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。
其所需供暖热水温度一般不超过60℃。
低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。
室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。
2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。
维修简便，仅需定期清洗过滤器的过滤网。
可方便地在分水器前安装计量表，易实现分户计量。
3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。
4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。
5、使用寿命长昊龙管用于低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。
第二章系统主要材料我公司将负责地暖系统的设计、材料供应、施工安装，系统调试、以及售后服务等（不包括地面混凝土的施工）。
材料明细1．高效隔热保温层：自熄型：高容重聚苯乙烯保温板，厚度20mm,容重不小于20kg/m3,导热系数W0.05w/m-k,氧指数W30,压缩强度三100kPa。
2．真空镀铝箔3.管材技术指标：符合德国工业标准/-或要求。
4.焊接钢丝网：技术性能:型号为规格的钢丝，直径①，网眼幅宽为，用与塑料管固定。
也可以根据用户需求采用其他规格。
5.分集水器：作用：连接供水回水的总管，将水分配到各环路，经阀门控制调节各环路的水流量，确保室内设计温度。
低温辐射地板采暖系统相关数据及标准(发布日期：2008-3-5 10:00:10)鼠标双击自动滚屏一、国家或建筑商或物业公布的地热房间温度的计算是根据裸露的水泥地面的温度来计算的。
所以在铺设地面装饰材料的时候特别要注意他的导热性能。
否则会严重影响地热采暖的效果。
在选购地面装饰材料的时候特别注意他的导热系数过热阻，地面装饰材料的热阻的大小，直接影响到地面的散热量，实践证明，在相同供热条件和地板构造的情况下，在同一个房间里，花岗石、大理石、陶瓷砖等的热阻为0.02㎡·K/W。
木地板的热阻为0.10㎡·K/W，毛毯的热阻为0.15㎡·K/W。
由此可见，面层装饰材料对地面散热量影响巨大，为了节约能耗和降低运行费用，因此在地暖情况时，应尽量选用热阻小于0.05㎡·K/W的装饰材料做面层。
二、地面散热量的计算单位地面面积的散热量应按下列公式计算：q=qf + qdqf=5×10-8[(tpj +273)4-( tfj+273)4]qd=2.13（tpj-tn）1.31式中q ——单位地面面积的散热量（W/㎡）；qf ——单位地面面积辐射传热量（W/㎡）；qd ——单位地面面积对流传热量（W/㎡）；tpj ——地面的表面平均温度（℃）；tfj ——室内非加热表面的面积加权平均温度（℃）；tn ——室内计算温度（℃）。
单位地面面积的散热量和向下传热损失，均应通过计算确定。
三、热负荷的计算3.2.1地面辐射供暖系统热负荷，应按现行国家标准《采暖通风及空气调节设计规范》GB50019的有关规定进行计算。
3.2.2计算全面地面辐射供暖系统的热负荷时，室内计算温度的取值应比对流采暖系统的室内计算温度低2℃，或取对流采暖系统计算总热负荷的90％～95％。
3.2.3局部地面辐射供暖系统的热负荷，可按整个房间全面辐射供暖所算得的热负荷乘以该区域面积与所在房间面积的比值和表3.3.3中所规定的附加系数确定。
低温热水地板辐射供暖系统的安装低温热水辐射供暖是指加热的管子埋设在建筑物构件与围护结构内的热水辐射供暖系统，一般有三种形式：墙壁式、天棚式和地面式。
国内广泛应用的是低温热水地板辐射供暖系统，也称“地热供暖”。
其系统供水温度不超过60℃，供回水温差一般控制在10℃，系统的最大压力为0.8 MPa，一般控制在0.6 MPa。
低温热水地板辐射供暖的结构由楼板基础层、保温层、细石混凝土层、砂浆找平层和地面层等组成，如图1-9所示。
从图1-9可以看出，埋管均设在建筑施工的细石混凝土层中，或设在水泥砂浆层中，在埋管与楼板结构层的砂浆找平层之间，设置保温层，在覆盖层设置伸缩缝。
安装效果如图1-10所示。
图1-9 安装结构图图1-10 安装效果图一、安装内容低温热水地板辐射供暖系统的安装工艺流程如图1-11所示。
图1-11 低温热水地板辐射供暖系统安装工艺流程二、具体要求1.楼地面基层清理凡采用地板辐射供暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求，在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。
2.绝热板材铺设（1）绝热板应清洁、无破损，在楼地面上应铺设平整、搭接严密。
绝热板拼接紧凑，间隙为10 mm，错缝敷设，板接缝处全部用胶带粘接，胶带宽度为40 mm。
（2）房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。
（3）房间面积过大时，应以6000 mm×6000 mm为方格留伸缩缝，缝宽10 mm。
伸缩缝处，用厚度为10 mm的绝热板立放，高度与细石混凝土层平齐。
3.绝热板材加固层的施工（以低碳钢丝网为例）（1）钢丝网规格为方格边长不大于200 mm，在采暖房间满布，拼接处应绑扎连接。
（2）钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及翘起的边角。
1.加热盘管敷设（1）加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽可能用一盘整管，应最大限度地减小材料损耗，填充层内不允许有接头。

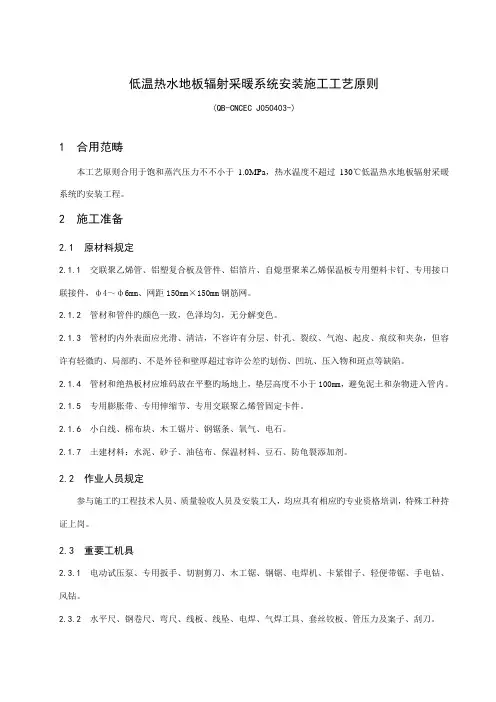

低温热水地板辐射供暖系统安装技术交底一、施工准备1、材料要求(1)管材与其他供暖系统共用同一集中热源水系统,且其他供暖系统采用钢制散热器等易腐蚀构件时,管材宜有阻氧层,以有效防止渗入氧而加速对系统的氧化腐蚀。
1)管材的外径、最小壁厚及允许偏差,应符合规范规定的相关要求。
(2)管件的质量要求1)管件与螺纹连接部分配件的本体材料,应为锻造黄铜。
使用PE-RT管作为加热管时,与PE-RT管直接接触的连接件表面应镀镍。
2)管件的外观应完整、无缺损、无变形、无开裂。
3)管件的物理力学性能,应符合规范规定的要求。
4)管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB/T7307-1987)的规定。
螺纹应完整,如有断丝和缺丝,不得大于螺纹全丝口数的10%。
(3)绝热板材的质量要求1)绝热板材宜采用聚苯乙烯泡沫塑料,其物理性能应符合下列要求:①密度不应小于20kg/m。
②导热系数不应大于0.05W/(m.K)③压缩应力不应小于100kPa。
④吸水率不应大于4%。
⑤氧指数不应小于32.注当采用其他绝热材料时,除密度外的其他物理性能应满足上述要求。
2)为增强绝热板材的整体强度,并便于安装和固定加热管,对绝热板材表面可分别作如下处理:①敷有真空镀铝聚脂薄膜面层。
②敷有玻璃布基铝箔面层。
③铺设低碳钢丝网。
2、作业条件(1)设计图纸及其他技术文件齐全。
(2)有经批准的施工组织设计或施工方案。
(3)安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图。
(4)主要材料的选型、新型材料的施工工艺。
二、操作工艺施工准备—材料准备—安装分水器—连接主管—铺设保温层、边界膨胀带—铺设反射铝箔层—铺设盘管—连接分水器—根据施工图进行埋地管材铺设—设置过门伸缩缝—中间验收(一次水压试验)—细石混凝土填充层施工—完工验收(二次水压试验)—运行调试(1)地暖施工前,楼地面找平层应检验完毕。
(2)分集水器用4个膨胀螺栓水平固定在墙面上,安装要牢固。
低温地板辐射供暖系统及施工技术探讨摘要:随着采暖技术的不断发展,低温地板辐射供暖在我国的应用尚属于起步阶段,目前暂时还没有出台完善的设计与施工及等方面的国家标准。
作者结合工作经验,对低温地板辐射供暖系统的特点、施工及运行进行了阐述,仅供参考。
关键词:低温地板辐射供暖暖通1 低温地板辐射供暖系统概述1.1 低温地板辐射供暖的原理低温地板辐射供暖是一种利用建筑物内部地面进行采暖的系统,以整个地面作为散热面,以对流换热方式加热地板表面空气,将低温热水送入埋设于地下的加热构件,以辐射换热的形式对墙壁、顶棚及加热盘管或者其它的散热体进行加热,从而使周围的围护结构内表面温度升高,将地面加热。
被加热后的地面放射出远红外线,刺激受感人体的皮肤2mm深处的“热点”传感器,使受感人群感到温暖。
低温地板辐射供暖系统是一种理想的采暖系统,经过科学研究:可靠性与安全性已经在诸多工程中得到了验证,辐射换散量能够达到总换热量的50%以上,可以着实有效地解决散热器采暖所存在的问题。
1.2 低温地板辐射供暖的特点(1)节能、费用低。
传统的采暖供水温度低,该地暖系统可利用热泵、太阳能、地热及低品位热能,较好的解决了这个问题,可以节省较多的能源;有研究表明:在建立同样舒适的条件下,辐射供暖方式较对流换热方式热效率高,设计温度16℃时可达到18℃的供暖效果,可节能30％左右。
(2)节省建筑的使用面积在目前住宅房地产房价居高不下的情况下,能够节约建筑面积的都会被推广使用。
低温地板辐射供暖不占用建筑面积,不破坏室内环境的美观,所以该系统比传统散热期采暖具有更多的经济优势。
(3)室内温度分布均匀、舒适低温地板辐射供暖系统所产生的热能形成独特的微气候条件,地面有效温度高于呼吸线空气温度,空气温度在垂直方向上稍微成负的梯度,空间温度分布均匀,符合人体生理学调节的特点,为受感人们提供一个舒适环境。
(4)热源选择范围广由于该系统采用的是低温的热源供应,所以更多的利用多种低温热源。

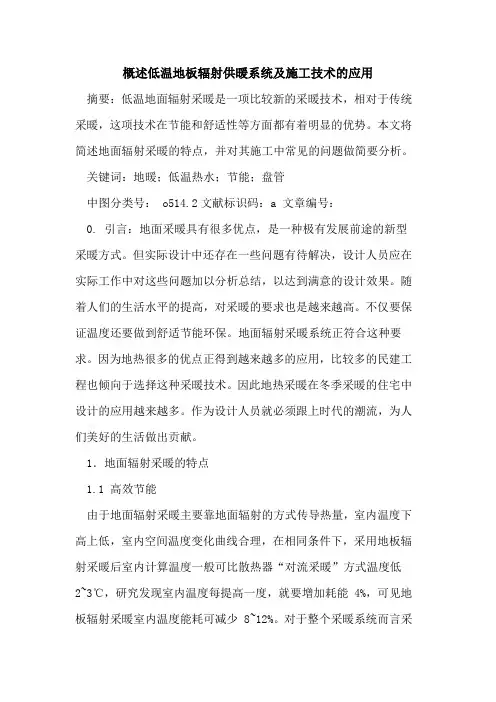

概述低温地板辐射供暖系统及施工技术的应用摘要：低温地面辐射采暖是一项比较新的采暖技术，相对于传统采暖，这项技术在节能和舒适性等方面都有着明显的优势。
本文将简述地面辐射采暖的特点，并对其施工中常见的问题做简要分析。
关键词：地暖；低温热水；节能；盘管中图分类号： o514.2文献标识码：a 文章编号：0. 引言：地面采暖具有很多优点，是一种极有发展前途的新型采暖方式。
但实际设计中还存在一些问题有待解决，设计人员应在实际工作中对这些问题加以分析总结，以达到满意的设计效果。
随着人们的生活水平的提高，对采暖的要求也是越来越高。
不仅要保证温度还要做到舒适节能环保。
地面辐射采暖系统正符合这种要求。
因为地热很多的优点正得到越来越多的应用，比较多的民建工程也倾向于选择这种采暖技术。
因此地热采暖在冬季采暖的住宅中设计的应用越来越多。
作为设计人员就必须跟上时代的潮流，为人们美好的生活做出贡献。
1．地面辐射采暖的特点1.1 高效节能由于地面辐射采暖主要靠地面辐射的方式传导热量，室内温度下高上低，室内空间温度变化曲线合理，在相同条件下，采用地板辐射采暖后室内计算温度一般可比散热器“对流采暖”方式温度低2~3℃，研究发现室内温度每提高一度，就要增加耗能 4%，可见地板辐射采暖室内温度能耗可减少 8~12%。
对于整个采暖系统而言采用地暖辐射采暖系统比传统散热器采暖系统节能幅度可达到 35%左右，对于能源紧张的现在有着非常重大的意义。
1.2舒适地板采暖室内温暖分布要比散热器采暖均匀得多，从室温沿高度的分布来看，地板采暖具有负温梯度，即室温自下而上逐渐递减,其温度垂直分布曲线与人体感觉舒适时室内温度曲线一致，尤其在距地面5-15㎝的人体感觉舒适敏感部位处温度比一般的暖风、暖气采暖高，给人以脚温头凉的良好感觉，符合“温足凉顶”的中医健身理论，能够改善人体血液循环，促进新陈代谢，对流式采暖时，在舒适条件下，人体四肢温度与躯干温度之差为4-6℃；而在辐射采暖情况下，房间内平均温度为18℃，由于辐射强度和温度的双重作用，使人体四肢和躯干温度差趋于0℃，因此具有最佳的舒适感。
