抽油机系统效率分析

抽油机井系统效率影响因素分析摘要：抽油机井目前普遍存在系统效率偏低的问题。

本文通过对机采系统的理论计算，分析了系统效率的构成及影响因素，结合油井生产运行情况，认为地面设备、井下工具、采油管理等都不同程度地影响了机采井系统效率的提高，从而从管理和新技术运用等方面有针对性地提出了提高机采井系统效率的多项措施。

关键词：抽油机井系统效率措施1 机采系统效率影响因素及分析1.1 地面设备对系统效率影响分析1.1.1 电机影响电动机是抽油机井的主要动力设备，也是油田主要的耗能设备之一，机采系统的耗电量最终也体现在电动机耗电上。

电机的影响关键在于电机负载率的影响。

电机负载率过低时,电机效率和功率因数下降,电机处于“大马拉小车”现象,严重影响抽油机系统效率。

多年来抽油机的驱动电机一直采用通用系列异步电机，这种电机额定功率运行时的效率和功率因数呈现最大值，而当负载降低时，效率和功率因数都随之下降，无功损耗随之增大。

为解决异步电机所带弊端，我站从2009年开始推广使用永磁电机等节能电机，目前，节能电机已经占全站总电机数的76.5%。

1.1.2 皮带影响皮带在转动过程中会带来功率损失，皮带传动损失包括:①绕皮带轮的弯曲损失。

②进入与退出轮槽的摩擦损失。

③弹性滑动损失。

④多条皮带传动时，由于皮带长度误差及轮槽误差过大造成的各条皮带间载荷不均而导致的功率损失。

现在使用的皮带一般都是联带和单带，通过上面的分析，我们发现联带与单带相比，能够减少能量损失，所以应尽量使用联组皮带。

1.1.3 减速箱影响减速箱损失包括轴承损失和齿轮损失，它们都是由摩擦引起，减速箱中一般有三对人字齿轮，齿轮在传动时，相啮合的齿面间有相对滑动，因此就会发生摩擦与损失，增加动力消耗，降低传动效率。

如果减速箱润滑不好，减速箱的损失将增加，效率将下降。

1.1.4 四连杆机构影响在抽油机四连杆机构中共有三副轴承和一根钢丝绳。

四连杆机构损失主要包括摩擦损失及驴头钢丝绳变形损失。

881 抽油机井系统效率及影响因素分析从抽油机井系统来看，其能够持续地进行能力转化与能量传递，有效能量与油井的入口能量之比是油井采油系统的效率，而系统的效率，则包括地面和井下效率，从四连杆、减速箱、皮带、电动机等构成，后者是油管柱效率、抽油泵效率、抽油杆效率、盘根箱效率构成的。

地面因素主要有抽油机在运转过程中负荷具有交变载荷的特点，要求在选择驱动电动机容量时都留有足够的裕度。

井下因素主要有油管柱功率损失直接影响到机采系统效率的高低，其损失主要包括油管漏失损失、产出液与油管内壁产生的摩擦损失和油管弹性伸缩损失等。

抽油杆的摩擦及弹性伸缩损失。

设计和管理因素主要有泵径、泵深、冲程、冲次的大小对杆柱和液柱的惯性载荷、泵阀球的运动、柱塞的有效行程及运动状态都起着决定作用[1-2]。

2 提高抽油机井提高系统效率措施系统效率是由产液量、有效扬程、电机输入功率等因素决定的要提高系统效率就必须要减少各个环节的损失。

2.1 优化抽油机井间开制度单井系统效率的高低是有杆抽油井运行是否协调的重要标志，单井系统效率越高，产液的吨油耗电量越少。

以“有效冲程最大化、生产载荷最小化”为原则，重点开展油井间开、参数优化、平衡调整等工作，治理井泵效提高5.6%，系统效率提升1.2%[3]。

通过评价电费与效益关系，确定无效井临界效益产量0.033吨/小时，依据液面恢复，按照单井供液能力，确定停井时间。

关井时间通过液面恢复法确定最佳关井时间5天。

充分依托现有数字化建设条件，通过数据采集、远程控制两个方面的智能化技术建设，实现油井管理智能化，打造智能采油示范区，图1[4-5]，见表1。

图1 地层井下关井压力测试抽油机井机采系统效率影响因素分析陈鹏 曹开开 刘强延长油田股份有限公司志丹采油厂 陕西 延安 716000摘要：油田开采选用的多为有杆抽油法，近些年来油田开采工程的开展，采油成本有了明显的上升，采取针对性的改进措施，以此来提升采油效率，提高油田开采的经济效益。

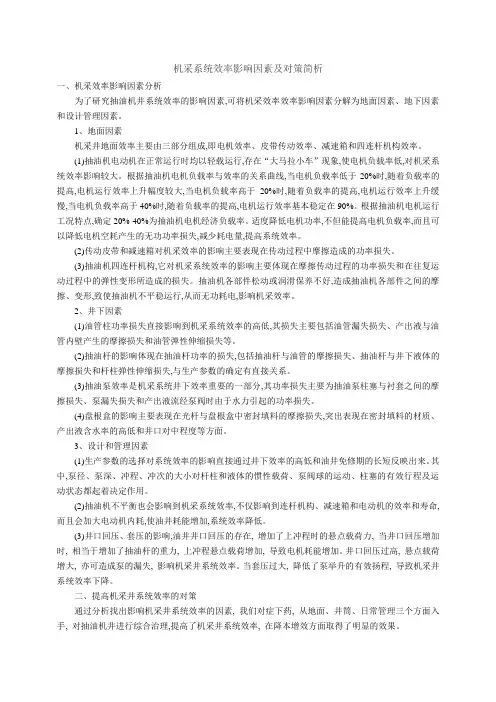

机采系统效率影响因素及对策简析一、机采效率影响因素分析为了研究抽油机井系统效率的影响因素,可将机采效率效率影响因素分解为地面因素、地下因素和设计管理因素。

1、地面因素机采井地面效率主要由三部分组成,即电机效率、皮带传动效率、减速箱和四连杆机构效率。

(1)抽油机电动机在正常运行时均以轻载运行,存在“大马拉小车”现象,使电机负载率低,对机采系统效率影响较大。

根据抽油机电机负载率与效率的关系曲线,当电机负载率低于20%时,随着负载率的提高,电机运行效率上升幅度较大,当电机负载率高于20%时,随着负载率的提高,电机运行效率上升缓慢,当电机负载率高于40%时,随着负载率的提高,电机运行效率基本稳定在90%。

根据抽油机电机运行工况特点,确定20%-40%为抽油机电机经济负载率。

适度降低电机功率,不但能提高电机负载率,而且可以降低电机空耗产生的无功功率损失,减少耗电量,提高系统效率。

(2)传动皮带和减速箱对机采效率的影响主要表现在传动过程中摩擦造成的功率损失。

(3)抽油机四连杆机构,它对机采系统效率的影响主要体现在摩擦传动过程的功率损失和在往复运动过程中的弹性变形所造成的损失。

抽油机各部件松动或润滑保养不好,造成抽油机各部件之间的摩擦、变形,致使抽油机不平稳运行,从而无功耗电,影响机采效率。

2、井下因素(1)油管柱功率损失直接影响到机采系统效率的高低,其损失主要包括油管漏失损失、产出液与油管内壁产生的摩擦损失和油管弹性伸缩损失等。

(2)抽油杆的影响体现在抽油杆功率的损失,包括抽油杆与油管的摩擦损失、抽油杆与井下液体的摩擦损失和杆柱弹性伸缩损失,与生产参数的确定有直接关系。

(3)抽油泵效率是机采系统井下效率重要的一部分,其功率损失主要为抽油泵柱塞与衬套之间的摩擦损失、泵漏失损失和产出液流经泵阀时由于水力引起的功率损失。

(4)盘根盒的影响主要表现在光杆与盘根盒中密封填料的摩擦损失,突出表现在密封填料的材质、产出液含水率的高低和井口对中程度等方面。

影响抽油机井系统效率因素分析及对策通过提高抽油机效率的措施，掌握提高抽油系统效率的途径，为提高抽油机的效率奠定基础，从而提高油井的生产效率，建立最佳的经济效益。

在分析影响抽油系统效率的因素后，采取必要的纠偏措施，满足了油田生产的基本条件，有效地提高了抽油机系统的工作效率，提高了油田的生产效率。

影响抽油机效率的因素是多方面的，通过降低电动机功耗，提高电动机效率，减少泵漏，提高抽油泵效率，保证抽油系统高效运行，提高最终采收率。

标签：机采系统效率；影响因素；策略分析抽油机井系统效率可以反映出机采系统的效率，如果系统的效率高，那么无效损耗低。

为节省机采井施工的成本，文章分析了影响机采系统效率的原因，并且阐述了相关提率策略。

抽油机井系统的效率可检验油井作业的水平，作为反应出油井作业的效率，考量用电损耗的程度关键性指标。

所以说，如何提升抽油机井系统的效率，实现油田作业的节能降损、节约石油生产的成本，获得最大化效益是值得大家研究的问题。

1. 影响机采系统效率因素分析1.1 影响地面系统效率因素分析1）电动机：通常电动机的类型、质量的好坏、抽油机平衡性、配置合理性、老化的程度等影响到电动机的效率。

特别是类型、质量以及配置，还有抽油机平衡度是重要的因素。

2）皮带：在三角式皮带传动的时候，受到弹性方面因素的影响，弹性容易变形，并且能量会损失，难防止发生相互间错动、和打滑以及震动问题，导致有些能量损失。

特别是皮带的松紧度，这是关乎到皮带的效率关键性因素。

3）减速箱：减速箱具有三组人字齿轮，当齿轮在转动的时候，齿面容易滑动，从而发生了摩擦力，部分能量损失，并且轴承也发生摩擦损失。

特别是齿轮和轴承润滑度，影响减速箱的效率。

4）四连杆机构：四连杆机构具有三组合轴承和一条钢丝绳，轴承的摩擦力损失以及钢丝绳发生了变形，都会影响到四连杆机构的效率。

所以轴承润滑度，钢丝绳变形的问题，要执行保养维护方法。

5）抽油机平衡：如果平衡率偏低，电动机在工作在一定时间段内会呈现负功的问题，结合电能转为成→机械能转变为→电能的过程，这时转化率是50%，说明电动机做了1kWh 的负功，那么需用电2kWh。

影响抽油机井系统效率因素分析及措施摘要：抽油机系统效率是衡量油井工作状况的主要指标,系统效率反映着油井的生产水平,抽油机的耗电能力,目前各油田产量紧张,单方液量成本高,有必要对影响抽油机系统效率的因素进行研究,以最经济的方式实现最大的效益。

关键词：抽油机井系统效率影响因素分析提升一、影响抽油机井系统效率的因素1.地下因素1.1原油粘度原油粘度是影响油井产量的重要因素之一，由于原油粘度过大，会致使油井供液不足，油泵充不满，造成系统效率的降低。

1.2气体对系统效率的影响、在抽油过程中时，总会有气体随液体一起进入泵内。

气体占用一定的泵内容积，影响液体进泵及排油；因此，气体进入泵内会影响泵效，当大量气体进入泵内，还会产生气锁，使泵无法工作。

1.3密封盒功率损失光杆摩擦力主要与工作压力、密封材质及硬度、接触面积、运动速度和温度有关，而在调参前后仅有光杆运动速度发生变化，密封盒功率损失仅与光杆运行速度有关，且呈线性关系。

1.4抽油杆功率损失抽油杆运动过程中，杆管间、杆柱与液柱间产生摩擦造成功率损失。

在注水开发的油井中，采出液黏度较低，杆柱液柱间摩擦力仅有(100—200) N，可忽略不计。

1.5抽油泵功率损失泵功率损失包括机械摩擦、容积和水力损失功率。

其中在产液量保持不变条件下，水抽油泵损失功率仅与冲程S、冲数n和柱塞两端压差△p有关，且成线性关系，而压差△p与流压有关。

1.6管柱功率损失管柱功率损失包括管柱漏失和流体沿油管流动引起的功率损失两部分，在调参前后管柱功率损失与流速、流量有关，这两项参数在产液量稳定的条件下实际上可转化为冲次与冲程的函数关系。

因此调整参数前后对比，各部分功率损失可以变成为地面参数变化量的函数关系，从而为系统效率分析奠定了基础。

2.地面因素2.1电动机方面的影响目前大部分油田配置机型与产能不匹配，部分仍在大电机、高参数下生产，机械效率低于85％.由于抽油机的的载荷变化大，上下冲程峰值电流差异较大，及平衡度不够造成电动机负载率低、功率配置过大、运行效率下降、设备老化功率损失大等问题。

抽油机井系统效率影响因素及应对措施摘要：从泵效、参数、沉没度、电机、平衡率等不同因素入手，分析了系统效率的影响因素，并提出了相应的措施。

结果表明，抽油机的平衡率在85%~100%之间时，系统效率可提高1.5个百分点左右，随检泵下入气锚可提高了10.8个百分点，应用节能电机、合理流压及盘根过紧度对系统效率影响较大。

关键词：抽油机井系统效率节能一、系统效率计算公式，，式中：P1-电机的输入功率，kW；P2-有效功率（水功率），kW；Q-产液量，t/d；H-举升高度（或有效扬程），m；g-重力加速度，g=9.8 m/s2；H-有效扬程，m；Hd-实测油井动液面深度，m；Po-油压，MPa；Pt-套压，MPa；fw-含水率，%；ρo-油的密度（ρo =0.86），t/m3；ρw-水的密度（ρw =1.0），t/ m3。

二、影响因素与应对措施2.1摩擦损失在计算油井的系统效率时，如果油井流压下降，泵的举升压头变大，抽油泵做的大部分是有用功，而在相同的液量下，如果回压升高，摩擦压损变大同样使泵的举升压头变大，使得电机作无用功。

通过定期清理管线和调节转油站的回油压力，降低抽油泵所作的无用功，这方面通过制度和工艺改造是可以达到的。

可采取降低油管回压和摩擦损失的措施，降低地面管线的压力损失。

（1）回压及套压。

油井井口的回压存在，增加了上冲程时的悬点载荷力，当回压增加时，相当增加抽油杆的重力，上冲程悬点载荷增加，导致电机耗能增加。

回压过高，悬点载荷增大，亦造成泵的的漏失，影响系统效率。

当套压过大时，降低泵举升的有效扬程，导致系统效率下降。

（2）沉没度。

根据系统效率计算公式，增加有效扬程可提高系统效率，即满足泵的沉没压力下提高泵的扬程，降低动液面保持合理沉没度。

沉没度与泵效有关，随着沉没度的增加，泵效增加，当沉没度达到一定值时，泵效增加趋势变缓。

（3）管柱结构。

油井正常抽吸时，由于液柱载荷使抽油杆和油管柱发生伸缩变形，引起活塞和泵筒在一定范围内相向运动，使活塞的冲程小于光杆冲程，其值称为冲程损失，冲程损失越大，产量损失越大，泵效就下降的越多。
