燃气锅炉房的电气设计浅析

燃气锅炉房的火灾自动报警系统设计探讨

侯贺

【期刊名称】《《现代建筑电气》》

【年(卷),期】2019(010)008

【总页数】5页(P27-30,46)

【关键词】燃气锅炉房; 火灾自动报警系统; 可燃气体探测报警系统; 爆炸危险场所

【作 者】侯贺

【作者单位】中国建筑西南设计研究院有限公司 四川成都610042

【正文语种】中 文

【中图分类】TU892

0 引 言

一些工业与民用建筑中都会设置锅炉房,其中以天然气为燃料的锅炉房居多,故此类场所存在一定的火灾危险性。实际设计中,很多人并未区分锅炉房位置及其实际工艺情况,只要是燃气锅炉房,均设置火灾自动报警系统(简称火警系统),但从设计角度考虑是不严谨的,不仅给业主增加投资,也造成资源浪费。

GB 50116—2013《火灾自动报警系统设计规范》[1](简称《火规》)中并未对可燃气体探测器的设置原则作明确具体要求;GB 50493—2009《石油化工可燃气体和有毒气体检测报警设计规范》仅介绍可燃气体探测器的保护半径,实际上可燃气体探测器的设置与燃气密度、建筑层高以及燃具位置有密切关系。 燃气锅炉房是否属于爆炸危险场所直接影响火灾报警装置等设备的选型,市场上防爆型产品价格远高于普通型产品,产品选型不准确对工程造价影响较大。因此,确定燃气锅炉房是否为爆炸危险场所十分必要。

1 燃气锅炉房火灾自动报警系统设置要求

1.1 火灾报警装置的设置要求

锅炉房内是否设置火灾报警装置与锅炉房所在位置及其工艺情况有密切关系,按锅炉房设置位置可分为非独立锅炉房和独立锅炉房两种情况。

1.1.1 非独立锅炉房

GB 50016—2014《建筑设计防火规范》[2](简称《建规》)第5.4.12条第7款规定:布置在民用建筑内的锅炉房应设置火灾报警装置。GB 50041—2008《锅炉房设计规范》[3]第17.0.5条规定:非独立锅炉房应设置火灾探测器和自动报警装置。因此,当燃气锅炉房设置在建筑内时,需要设置火灾报警装置,无论其所在建筑是否设置火警系统。当园区有消防控制室时,火灾报警装置应通过总线由消防控制室集中控制,当园区无消防控制室时可采用独立式火灾报警装置。

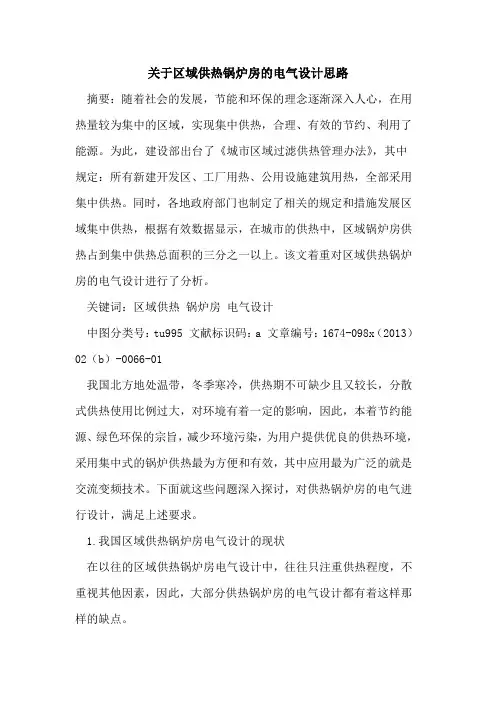

关于区域供热锅炉房的电气设计思路

摘要：随着社会的发展，节能和环保的理念逐渐深入人心，在用热量较为集中的区域，实现集中供热，合理、有效的节约、利用了能源。为此，建设部出台了《城市区域过滤供热管理办法》，其中规定：所有新建开发区、工厂用热、公用设施建筑用热，全部采用集中供热。同时，各地政府部门也制定了相关的规定和措施发展区域集中供热，根据有效数据显示，在城市的供热中，区域锅炉房供热占到集中供热总面积的三分之一以上。该文着重对区域供热锅炉房的电气设计进行了分析。

关键词：区域供热 锅炉房 电气设计

中图分类号：tu995 文献标识码：a 文章编号：1674-098x（2013）02（b）-0066-01

我国北方地处温带，冬季寒冷，供热期不可缺少且又较长，分散式供热使用比例过大，对环境有着一定的影响，因此，本着节约能源、绿色环保的宗旨，减少环境污染，为用户提供优良的供热环境，采用集中式的锅炉供热最为方便和有效，其中应用最为广泛的就是交流变频技术。下面就这些问题深入探讨，对供热锅炉房的电气进行设计，满足上述要求。

1.我国区域供热锅炉房电气设计的现状

在以往的区域供热锅炉房电气设计中，往往只注重供热程度，不重视其他因素，因此，大部分供热锅炉房的电气设计都有着这样那样的缺点。 经济性较差：很多锅炉房控制风机和水泵采用的都是自隅减压器或者丫一△方式，利用起动后的恒速电力带动系统，风机吸风用电动执行器控制，水流用节流阀控制，这些方式的经济性都非常差。风量和水流得到控制，但其转速不被，电动机的消耗未曾减少。

节能性较差：在采购供暖锅炉时，大都希望投入少量的资金得到最大程度的供热，因此只注重其价格，却没有重视其节能性。换个角度思考，锅炉是长期使用的产品，应当从长远的利用率出发，对其慎重考虑，以便获得经济与节能的双赢。

预见性较差：现代供热系统大多采用的都是变频调速技术，但是其受土地资源的限制，有一定的局限性。因此，在电气设计时如果对变频调速技术不重视，则在供暖密集区再建工厂等设施，对锅炉房的改造难以实现预期效果。

锅炉房设计标准

一、选址与布局

锅炉房的选址应考虑以下因素：

1. 接近用汽负荷中心，便于输送热量；

2. 尽量减少对周围环境的影响，如噪音、烟尘等；

3. 考虑水源、电源的便利性；

4. 良好的自然环境，便于通风和排放。

布局要求：

1. 锅炉设备应按工艺流程合理布局，便于操作和维护；

2. 辅助设备应与锅炉设备相匹配，并保证工艺流程顺畅；

3. 通道宽度应符合安全要求，并保持畅通无阻；

4. 应设置合理的检修空间，便于日后维修保养。

二、建筑结构

1. 锅炉房的建筑结构应满足相关规范和标准，具备足够的强度和稳定性；

2. 应根据锅炉设备的发热量和烟尘排放量，确定合适的通风方式和排烟管道；

3. 建筑物的保温、隔音、防火、防水等性能应符合要求。

三、设备选型与配置

1. 锅炉设备的选择应根据实际需要，综合考虑热效率、能效比、环保性能等因素；

2. 辅助设备的选择应与锅炉设备相匹配，并保证工艺流程的顺畅； 3. 配置合理的管道、阀门、仪表等附件，保证设备正常运行。

四、热力系统设计

1. 根据实际需要，确定合理的热力系统，保证热量的有效利用；

2. 热力管道的走向、连接方式应合理设计，便于操作和维护；

3. 应考虑热力管道的膨胀、位移等因素，保证系统的稳定性。

五、电气与自动化

1. 根据工艺要求，配置合适的电气设备，保证设备正常运行；

2. 自动化控制系统的设计应符合实际需要，实现智能化控制；

3. 应考虑电气安全问题，采取相应的保护措施。

煤炭　工程　２０１３年第５期　

ｄｏｉ：１０．１　ｌ７９９／ｃｅ２０１３０５００７　

电锅炉供配电与控制设计及问题探讨　

陈　萍　

（煤炭工业济南设计研究院有限公司，山东济南２５００３１）　

摘要：电锅炉作为一种新型环保锅炉已在部分对环境要求比较高的场所开始使用，兴跃煤　

矿锅炉房是煤炭．ｘ－．，３ｋ济南设计研究院首次设计的电锅炉房。文章介绍了电锅炉的优点、供电方　

案、配电系统、热工检测和控制系统等，并对设计过程中遇到的问题进行了探讨，对该类３－程的　

设计有一定的借鉴作用。　

关键词：电锅炉；供配电系统；热工检测与控制　

中图分类号：ＴＭ９２４．１　文献标识码：Ｂ　文章编号：１６７１—０９５９（２０１３）０５－００２０－０３　

１概述　

目前我国煤矿采暖多采用燃煤锅炉，但燃煤锅炉因其　

占地面积大，排放固体废料和有害气体，对环境造成污染　

等原因在某些情况下受到限制，而采用电锅炉就可以很好　

地解决这些问题。电锅炉是以电力为能源，利用电阻发热　或电磁感应发热，通过锅炉的换热部位把热媒水或有机热　

载体加热到一定参数（温度、压力）时，向外输出具有额定　丁质的一种热能机械设备。电锅炉相比燃煤锅炉具有以下　

优点：　１）结构简单。电锅炉实际是装有电加热元件的容器，　

只有“锅”，没有“炉”。　

２）洁净环保。电锅炉对环境零污染。　３）热效率高。电锅炉热效率达到９５％以上，高于油、　

汽锅炉，电锅炉有的热效率高达９９．９９％。　

４）安全性高。燃煤、燃油、燃气锅炉为受压设备，安　

全要求高，每年必须进行年检；油、气燃料为可燃易爆品，　消防要求高。电锅炉大部分为常压设备，安全性高。　

５）无噪音。电锅炉没有鼓、引风机，无噪声源。　６）维护维修费用低。电锅炉因无传动机械，维护和维　

修费用比燃煤、燃油、燃气锅炉低。　７）自动化程度高。电锅炉自动化程度高，且容易实现。　

在兴跃矿井锅炉房设计中，根据当地环保部门的要求，　

首次选用了电锅炉。　

２电锅炉房的电气设计
