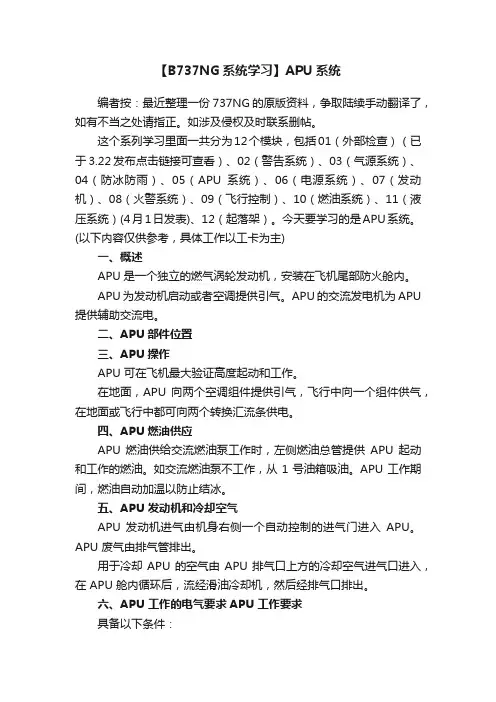

【B737NG系统学习】APU系统
编者按：最近整理一份737NG的原版资料，争取陆续手动翻译了，如有不当之处请指正。如涉及侵权及时联系删帖。
这个系列学习里面一共分为12个模块，包括01（外部检查）（已于3.22发布点击链接可查看）、02（警告系统）、03（气源系统）、04（防冰防雨）、05（APU系统）、06（电源系统）、07（发动机）、08（火警系统）、09（飞行控制）、10（燃油系统）、11（液压系统）(4月1日发表)、12（起落架）。今天要学习的是APU系统。(以下内容仅供参考，具体工作以工卡为主)
一、概述
APU是一个独立的燃气涡轮发动机，安装在飞机尾部防火舱内。
APU为发动机启动或者空调提供引气。APU的交流发电机为APU提供辅助交流电。
二、APU部件位置
三、APU操作
APU 可在飞机最大验证高度起动和工作。
在地面，APU 向两个空调组件提供引气，飞行中向一个组件供气，在地面或飞行中都可向两个转换汇流条供电。
四、APU燃油供应
APU 燃油供给交流燃油泵工作时，左侧燃油总管提供 APU 起动和工作的燃油。如交流燃油泵不工作，从 1 号油箱吸油。APU 工作期间，燃油自动加温以防止结冰。
五、APU 发动机和冷却空气
APU 发动机进气由机身右侧一个自动控制的进气门进入 APU。APU 废气由排气管排出。
用于冷却 APU 的空气由 APU 排气口上方的冷却空气进气口进入，在 APU 舱内循环后，流经滑油冷却机，然后经排气口排出。
六、APU 工作的电气要求APU 工作要求
具备以下条件： • 过热/防火面板的 APU 火警电门必须在压下（IN）位
• APU 地面控制面板的 APU 火警控制手柄必须在压下位
• 电瓶电门必须接通。
APU 起动电源由 1 号转换汇流条或飞机电瓶提供。交流电源可用时，起动机发电机用交流电起动 APU。交流电源不可用时，起动机发电机用电瓶电源起动 APU。
