当前位置：文档之家 › PVC-O管材新标准

PVC-O管材新标准

  • 格式：pdf
  • 大小：1.21 MB
  • 文档页数：30

2022

目次

4 材料 ............................................................................... 3

5 产品分类 ........................................................................... 4

6 要求 ............................................................................... 5

7 试验方法 .......................................................................... 10

8 检验规则 .......................................................................... 12前言.................................................................................

III

引言................................................................................ Ⅳ

1 范围............................................................................... 1

2 规范性引用文件..................................................................... 1

3 术语和定义、符号和缩略语........................................................... 2

9 标志、运输、贮存 .................................................................. 13

附录A（资料性） 轴向和环向取向因子的确定 ............................................ 14

附录B（资料性） 温度对压力的折减系数 ................................................ 16

附录C（规范性） 管材材料定级 ........................................................ 17

附录D（资料性） 承口最小配合深度 .................................................... 18

附录E（资料性） 环刚度 .............................................................. 20

附录F（规范性） 长期压力试验 ........................................................ 21

附录G（规范性） 弯曲和内压下密封、强度试验 .......................................... 24

参考文献 ............................................................................. 272022

III 前言

本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件使用重新起草法参考 ISO 16422:2014《压力输水用取向硬聚氯乙烯（PVC-O）管材和连接件

—规范》（英文版），与 ISO 16422:2014 的一致性程度为非等效。

请注意本文件的某些内容可能涉及到专利。本文件的发布机构不承担识别这些专利的责任。

本文件由中国轻工业联合会提出。

本文件由全国塑料制品标准化技术委员会（SAC/TC48）归口。

本文件起草单位：河北建投宝塑管业有限公司 、保定市力达塑业有限公司 、宜宾天亿新材料

科技有限公司 、山东东宏管业股份有限公司 、北京建筑材料检验研究院有限公司 、新疆天

业(集团)有限公司 、国家化学建筑材料测试中心（材料测试部） 、北京市建筑设计研究院有

限公司 。

本文件主要起草人：高长全 、李艳英 、欧阳司晨 、倪奉尧 、王迎涛 、李延军 、宋晓玲

、华晔 、阎博萱 。 2022

III 引言

热塑性塑料在略高于玻璃化转变温度的条件下进行分子取向，可改善其物理和力学性能。

PVC-U 管材材料的分子取向可以通过不同的加工工艺诱导。通常应用的加工工艺是：挤出的厚壁坯

管在设定的温度下进行调节，在可控条件下，同时启动环向和轴向的取向，取向过程完成后，将管材迅

速冷却至环境温度。

分子取向后形成了层状结构的管壁，这种结构可抵抗由于基材的微小缺陷或管壁表面划伤引起的

脆性破坏，因此 PVC-O 管材具有极好的抗缺口破坏能力，无需进行抗缺口性能测试，同时也无长距离

快速裂纹扩展的风险。

由于分子取向后环向强度的提高，允许减少 PVC-O 管材的壁厚，可节约材料和能源。同时提高了

管材的抗冲击性能和抗疲劳性能。

PVC-O 管材材料等级取决于所用坯管材料的混配料/配方和拉伸比，材料定级后，坯管材料的混配

+10

-5料/配方和拉伸比要求保持稳定，其拉伸比的允许变化值不应超过 PVC-O 管材材料定级时测定值的 %，

拉伸比的大小用取向因子表征，测试方法见附录 A。

2022

1 压力输水用取向硬聚氯乙烯（PVC-O）管材和连接件

1 范围

本文件规定了压力输水用取向硬聚氯乙烯（PVC-O）管材（以下简称“管材”）和连接件的术语和

定义、符号和缩略语、材料、产品分类、要求、试验方法、检验规则和标志、运输、贮存。

本文件适用于水温不超过 45 ℃,最大工作压力（MOP）不超过 2.5 MPa，地下或地上（不直接暴露

在阳光下）给水、压力排水、排污及灌溉系统的管材和连接件。

注：工作温度不超过 25 ℃ 时，温度对压力的折减系数（f

t）等于 1。工作温度在 25 ℃～45 ℃ 的 f

t ，参见附

录 B。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T 1033.1—2008 塑料 非泡沫塑料密度的测定 第 1 部分：浸渍法、液体比重瓶法和滴定

法

GB/T 2828.1 计数抽样检验程序 第 1 部分： 按接收质量限（AQL）检索的逐批检验抽样计划

GB/T 2918 塑料 试样状态调节和试验的标准环境

GB/T 5761 悬浮法通用型聚氯乙烯树脂

GB/T 6111 流体输送用热塑性塑料管道系统 耐内压性能的测定

GB/T 8802 热塑性塑料管材、管件 维卡软化温度的测定

GB/T 8806 塑料管道系统 塑料部件 尺寸的测定

GB/T 9647 热塑性塑料管材 环刚度的测定

GB/T 13295 水及燃气用球墨铸铁管、管件和附件

GB/T 13526 硬聚氯乙烯（PVC-U）管材 二氯甲烷浸渍试验方法

GB/T 14152 热塑性塑料管材耐外冲击性能试验方法 时针旋转法

GB/T 17219 生活饮用水输配水设备及防护材料的安全性能评价标准 GB/T 8804.2 热塑性塑料管材 拉伸性能测定 第 2 部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙

烯（PVC-C）和高抗冲聚氯乙烯（PVC-HI）管材

GB/T 18252 塑料管道系统 用外推法确定热塑性塑料材料以管材形式的长期静液压强度

GB/T 18475 热塑性塑料压力管材和管件用材料分级和命名 总体使用（设计）系数

GB/T 19278—2018 热塑性塑料管材、管件与阀门 通用术语及其定义

GB/T 19471.1 塑料管道系统 硬聚氯乙烯（PVC-U）管材弹性密封圈式承口接头 偏角密封试验

方法

GB/T 19471.2 塑料管道系统 硬聚氯乙烯（PVC-U）管材弹性密封圈式承口接头 负压密封试验

方法

GB/T 21300 塑料管材和管件 不透光性的测定

GB/T 21873 橡胶密封件 给、排水管及污水管道用接口密封圈 材料规范

GB/T 32018.2 给水用抗冲改性聚氯乙烯（PVC-M）管道系统 第 2 部分：管件 2022

2 3 术语和定义、符号和缩略语 GB/T 19278—2018 界定的以及下列术语和定义、符号和缩略语适用于本文件。

术语和定义

3.1.1

取向硬聚氯乙烯（PVC-O）管材 oriented unplasticized poly(vinyl chloride)pipe

因受双向拉伸等作用而使分子链沿管材轴向和环向呈一定程度有序排列的硬聚氯乙烯管材。

3.1.2

坯管 feedstock pipe

在取向过程启动前的PVC-U管材。

3.1.3

公称压力 nominal pressure

PN

与管道系统部件耐压能力有关的名义数值，为便于使用，通常取R10系列的优先数。

[来源：GB/T19278—2018，2.4.1 ]

3.1.4

最大（允许）工作压力 maximum (allowable) operating pressure

MOP 考虑总体使用（设计）系数后确定的管材的允许使用压力。可按式（1）计算：

2

C(SDR1)MRS

MOP .................................... (1)

式中：

C ——总体使用（设计）系数；

MRS——最小要求强度，单位为兆帕（MPa）；

SDR——标准尺寸比。

[来源：GB/T19278—2018，2.5.1.6，有修改 ]

3.1.5

温度对压力的折减系数 pressure derating coefficient for various temperature

f

t

仅改变工作温度时，最大（允许）工作压力与20℃公称压力的比值。

[来源：GB/T19278—2018，2.5.1.12 ]

3.1.6

预测静液压强度的置信下限 lower confidence limit of the predicted hydrostatic strength

σ

LPL

一个与应力有相同量纲的量，是在置信度为97.5%时，与温度T

和时间t

对应的预期静液压强度的

置信下限，可表示为σ

LPL=σ

（T

,t

,0.975）。

[来源：GB/T19278—2018，2.1.7 ]

3.1.7

最小要求强度（MRS） minimum required strength

在20℃，50年条件下，按预测静液压强度的置信下限对材料进行分级时规定的该级别材料的最小

强度。

[来源：GB/T19278—2018，2.1.9，有修改 ]

3.1.8

合集下载

PVC-O管材的生产和它的优缺点

PVC-O管材的生产和它的优缺点

.

. PVC-O管材的生产和它的优缺点

－－傅松平

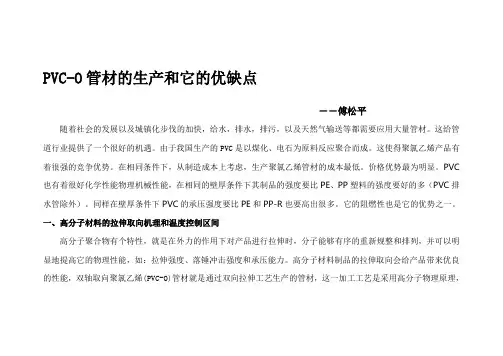

随着社会的发展以及城镇化步伐的加快，给水，排水，排污，以及天然气输送等都需要应用大量管材。这给管道行业提供了一个很好的机遇。由于我国生产的PVC是以煤化、电石为原料反应聚合而成。这使得聚氯乙烯产品有着很强的竞争优势。在相同条件下，从制造成本上考虑，生产聚氯乙烯管材的成本最低。价格优势最为明显。PVC也有着很好化学性能物理机械性能，在相同的壁厚条件下其制品的强度要比PE、PP塑料的强度要好的多（PVC排水管除外）。同样在壁厚条件下PVC的承压强度要比PE和PP-R也要高出很多。它的阻燃性也是它的优势之一。

一、高分子材料的拉伸取向机理和温度控制区间

高分子聚合物有个特性，就是在外力的作用下对产品进行拉伸时，分子能够有序的重新规整和排列，并可以明显地提高它的物理性能，如：拉伸强度、落锤冲击强度和承压能力。高分子材料制品的拉伸取向会给产品带来优良的性能，双轴取向聚氯乙烯(PVC-O)管材就是通过双向拉伸工艺生产的管材，这一加工工艺是采用高分子物理原理，.

. 拉伸取向机理的方法完成的，对PVC管材进行纵向拉伸和横向拉伸扩张，使管材中的PVC分子在外力的作用下重新有序的排列，使PVC分子能够均一的承受一定的力，从而形成合力，使强度、韧性、抗冲击性和抗疲劳性得到加强，避免了分子单一受力的现象。PVC－O管材就是通过这一原理生产而成的，由于PVC-O管的产品性能要优于PVC-U管材，所以扩大了它的使用范围，具有明显的经济效益和社会效益。

高分子材料的拉伸取向过程是在Tg与Tf之间，一般是在高弹态区间的温度条件下，温度控制在80℃－160℃之间，对管材进行拉伸和扩张，使高分子材料在外力的作用下分子从无序排列到有序排列的过程。

由图可知高分子材料有三种物理状态，即：玻璃态、高弹态和黏流态，其转变温度分别为：Tg=80℃(玻璃化温度)、Tf=160℃(粘流温度)、Td=200℃(分解温度)，根据配方中稳定体系、稳定剂用量与搭配，分解温度有所提高或降低，所以从理论上讲成型硬质PVC管材时机筒各段温度的控制应有所不同，为获得高质量、高产量，各段温度需反复调节，准确控制。 .

新疆PVC-O管材项目填补国产空白

新疆PVC-O管材项目填补国产空白

・ｌ６０・　塑料工业　２０１６正　青岛科技大学：国内ｉＰＢ树脂生产　打破空白　高等规聚丁烯（ｉＰＢ）是一种非常特　殊的聚烯烃材料，具有优异的耐热蠕变　性能和耐应力开裂性能，ｉＰＢ的耐热蠕变　性要明显优于通用的聚丙烯（ＰＰ）和聚　乙烯（ＰＥ），可在９５℃下长期使用，主　要用于Ｔ业和民用冷热水管及其配件上，　是最好的地暖管材材料。　目前，青岛科技大学橡塑新材料合　成与应用团队在丁烯先进聚合工艺、聚　合物颗粒形态控制、高等规、高效催化　剂的研究方面开发了具有知识产权的丁　烯聚合技术，填补了我国ｉＰＢ树脂的生产　空白。　新疆ＰＶＣ－Ｏ管材项目填补国产空白　新疆城轩高新材料有限公司年产１０　万ｔ双轴取向聚氯乙烯（ＰＶＣ—Ｏ）管材项　目继获得国家产业基金支持８　４００万元　后，近日再获新疆战略性新型产业专项　基金１１０万元支持。　据称，这一项目技术产业化的生产打　破了国外技术垄断，实现了高性能塑料新　材料市场的突破，填补了我国ＰＶＣ—Ｏ管材　制造业的空白。　ＰＶＣ—Ｏ是传统ＰＶＣ．Ｕ管材的升级版，　是ＰＶＣ管的最新进化形式，也是目前国　际上最先进的ＰＶＣ管材生产技术，可广　泛应用于农业节水灌溉、市政供排水系　统、园林绿化、水利工程、电力、工业　管道等领域，特别是在高承压管道的应　用领域具有极大的优势。新疆是ＰＶＣ树　脂的重要生产区域，ＰＶＣ树脂总产能为　３８０万ｔ。而全疆管材行业只能消化３０万　ｔ左右，属产能过剩行业。新疆城轩高新　材料有限公司达产后可再消化１０万ｔ，未　来可消化５０万～６０万ｔ。　为引进先进的生产技术及设备，新疆　城轩公司与路博润特种化工（上海）有限　公司等多家公司联系和合作，经过四、五　年的努力，于２０１３年达成技术引进协议，　并对装备和技术进行消化和升级，现已具　备实现ＰＶＣ—Ｏ技术产业化的条件。　茂名石化成功产出高端ＰＰ新产品　茂名石化２号聚丙烯（ＰＰ）装置克　服氢气加入多反应控制难度大、熔融指　数高、造粒切粒难度大等难题，成功生　产高熔高透丙丁共聚聚丙烯ＰＰＤ—ＭＴ４５一Ｓ，　首次生产该产品约５００　ｔ。　据介绍，该产品具有透明性高、流　动性好、注塑周期短、成型快、翘曲率　低、抗冲性能好等优点，适用于快速成　型薄壁透明食品容器、大型或复杂薄壁　零件注塑、ＤＶＤ和ＣＤ包装等领域。　ＰＵ胶黏剂助力汽车轻量化发展　聚氨酯（ＰＵ）胶黏剂广泛应用于制　鞋、包装、建筑、汽车等领域，而且由　于其优良的性能，被认为是国内最有发　展潜力的胶种之一，也成为聚氨酯新材　料工业一个重要的行业，其中汽车工业　已经成为聚氨酯胶黏剂发展最快的领域，　２０１６年ＰＵ胶黏剂的需求平均增速依旧保　持在１０％左右，在汽车Ｔ业的增速则将　高于这一数字，预计约为１３％～１５％。　由于环保和节能的需要，汽车的轻　量化已经成为世界汽车发展的潮流，其　中一个途径是更多的采用轻质材料，如　高性能塑料和复合材料零部件，这也加　速了Ｐｕ胶黏剂的发展。由于含有大量极　性基团和活性反应基团，调节ＰＵ胶的配　方，对汽车使用的各种基材，如玻璃、　塑料、金属等表面光洁的材料和各种内　外饰材料及织物等，均有极好的粘接性　能；而为了提高ＰＵ胶的环保性，水基型　Ｐｕ胶黏剂和无溶剂ＰＵ结构胶及反应型　ＰＵ热熔胶等也相继成为开发重点。　全球第一只生物ＰＬＡ全降解　矿泉水瓶在抚松面世　在ｌ０月１２日鹿呜创新集团在抚松万　达长白山国际度假区召开新产品发布会，　由其公司研制的全球第一只以聚乳酸　（ＰＬＡ）生物１００％全降解环保材料制成　的矿泉水瓶及系列产品在白山市抚松县　正式面世。　鹿鸣创新集团的子公司鹿呜科技　（中国）有限公司，运用高科技研发出　１００％完全可降解、无毒、无５Ｐ（聚对苯　二甲酸乙二醇酯ＰＥＴ、聚丙烯ＰＰ、聚乙　烯ＰＥ、聚氯乙烯ＰＶＣ、聚苯乙烯Ｐｓ）、　无重金属，且通过国内外最高检测标准，　由玉米、纤维经发酵提炼制成的ＰＬＡ，首　次应用于矿泉水包装产业，此项创新成　果将应用到人类社会生活各方面，取代　传统塑料产业。　湖南岳化化工公司尼龙６　聚合项目开工　９月２８日，湖南岳化化纤公司旗下　全资子公司岳化化工股份公司年产３．５万　ｔ尼龙６聚合装置项目开工建设，预计明　年３月份中间交接，８月份建成投产。届　时，该公司尼龙６等聚合年生产能力由目　前的１１万ｔ提升到１６万ｔ，加上锦纶长、　短丝装置，该公司装置年总产能达２２　万ｔ。　这种尼龙切片有纺丝加工性能好、　染色均匀、耐光和耐热性能好的优点，　主要应用于高端精纺服装领域，弥补公　司在高档半光尼龙切片市场的短板，在　化纤行业开辟新效益增长点。　优巨新材料扩大聚亚苯基砜产能　江门市优巨新材料有限公司作为国　内唯一掌握特种工程塑料聚亚苯基砜　（ＰＰＳＵ）生产技术的厂家，发展十分　迅速。　该公司首条设计产能２　０００　ｔ的生产　线远远满足不了目前的需求。目前该公　司新建了二期年产３　０００　ｔ的生产线。该　公司还计划在２０２０年前后实现１万ｔ的　产能并实现相应销售规模，届时年销售　额有望达到２０亿一２５亿元。　目前全世界ＰＰＳＵ的产能大约是６万　ｔ，由于技术门槛很高，生产技术只有德　国巴斯夫、比利时索尔维集团等化工巨　头掌握。优巨新材已经申请了七十多个　专利，目前正在申请国外的专利。　神雾集团８Ｏ万ｔ聚乙烯多联产　示范项目开工　神雾集团年产８０万ｔ聚乙烯新型电　石法乙炔化工多联产示范项目在九原工　业园区开工。　该项目占地３．１３　ｋｍ　，总投资１７５亿　元，由北京神雾环境能源科技集团全资　子公司——包头神雾煤化科技有限公司　投资建设，项目建成投产后将实现年产　２４０万ｔ电石（中间产品）、８０万ｔ聚　乙烯。　该项目计划分两期建设，今年先行　启动项目一期，占地约１．８４６　ｋｍ　，投资　９５亿元，年产电石１２０万ｔ、聚乙烯４０　万ｔ

双轴取向硬聚氯乙烯管材PVC-O的加工技术

双轴取向硬聚氯乙烯管材PVC-O的加工技术

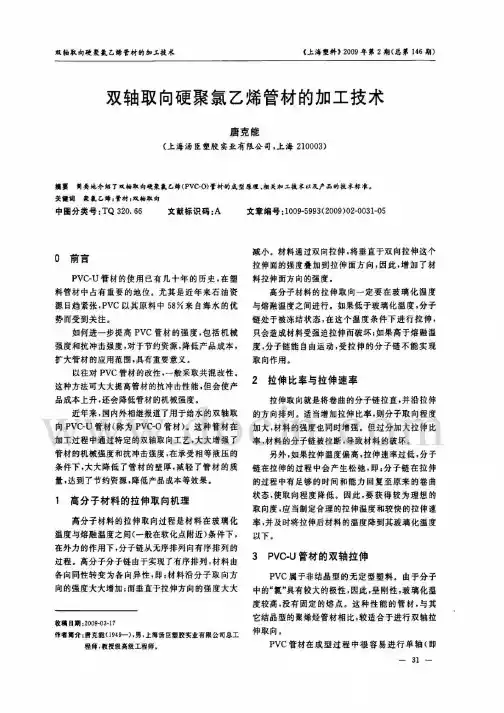

瓢lU这向硬来1.乙4't树的""1在术u海盒ttl2∞9年'再2期〈总第1"期〉双轴取向硬聚氯乙烯管材的加工技术庸克能U.海浦臣塑胶事业有限公司，上海210003)•• 简要地介绍T"~"1iJ硬1.1.

西班牙Molecor新设PVC-O管材生产线进军马来西亚

西班牙Molecor新设PVC-O管材生产线进军马来西亚

中国氯碱　２０１４年第４期　

正在建设．年内有望实现科研成果转化。　

ＰＶＣ材料就是聚氯乙烯．如ＰＶＣ管道、ＰＶＣ墙　纸等。ＰＶＣ材料在使用时需要加热到２００摄氏度进　行预处理．因此需要在ＰＶＣ材料中添加防止热分解　

的稳定剂。目前，国内ＰＶＣ稳定剂以铅盐稳定剂使　

用最为广泛，但存在危害环境的安全性问题，随着国　家的禁铅，铅类稳定剂将逐步退出市场。　稀土院高级工程师张玉玺告诉记者，稳定剂约　

占ＰＶＣ重量的３．５％，现在每年中国的ＰＶＣ产量为　

１　３００万ｔ，并且产量还在攀升，稳定剂的需求也逐年　增加。特别是我国稳定剂的使用实行全面禁铅已迫　在眉睫．稀土稳定剂的研制成功，可以在很大程度上　

满足ＰＶＣ生产企业对环保高效稳定剂的需求。稀土　

稳定剂的主要成分是镧铈元素，含量在１０％左右，　若以ＰＶＣ年产量１　３００万ｔ计算，每年可使用４万ｔ　

镧铈元素，对于消化白云鄂博富余的镧铈元素具有　重要意义。　西班牙Ｍｏｌｅｃｏｒ新设　ＰＶＣ—Ｏ管材生产线进军马来西亚　

西班牙塑料管材生产巨头Ｍｏｌｅｃｏｒ集团宣布，公　司已在马来西亚投资８０００万林吉特（１８００万欧元），　

用以其ＰＶＣ—Ｏ管材生产线第一阶段工程项目支出。　该新建生产基地坐落于马来西亚关东县，内设　３条ＰＶＣ—Ｏ管材生产线。待正式投产运营后，其最　

初产能预计将达ｌ　１　０００　ｄａ。然随后几年会翻倍。　Ｍｏｌｅｃｏｒ表示，公司拟将用三年半的时间完成该　

新建工厂的扩能计划，并彻底实现本土化生产。此　外．为更好地布局全球化战略，抢占更多的市场份　

额。Ｍｏｌｅｃｏｒ还将在泰国和印度尼西亚等地新设　

ＰＶＣ—Ｏ管材生产线。　“我们利用专利技术所生产的ＰＶＣ—Ｏ管材备　受意大利、澳大利亚、西班牙、厄瓜多尔、哥伦比亚等　

国家的欢迎。而经前期调研发现，公司Ｈｙｐｒｏ牌ＰＶＣ—　Ｏｐｉｐｅ在马来西亚的市场潜力巨大．因此我们决定斥资　

在该国建厂，从而为当地广大客户带来更好的产品服
