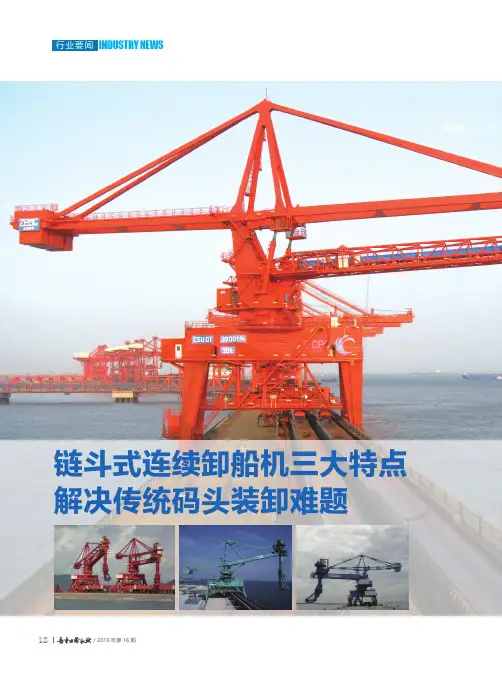

链斗式连续卸船机三大特点解决传统码头装卸难题

18 / 2019年第16

期行业要闻INDUSTRY NEWS链斗式连续卸船机三大特点解决传统码头装卸难题192019年第16期 / 行业要闻INDUSTRY NEWS链斗式连续卸船机是一种高效的环保型卸船机产品。按所卸物料主要可分为卸矿和卸煤两种，也有特殊设计的机型可兼顾卸矿及卸煤。通常，链斗式连续卸船机卸煤机型额定卸船能力在1200t/h—2500t/h之间，卸矿机型额定卸船能力在2000t/h—4500t/h。链斗式连续卸船机主要有三大特点备受行业用户青睐。第一个特点是环保。链斗式连续卸船机的环保特点，主要体现在其对扬尘的控制。链斗机在工作时，头部挖掘部分一直在船舱内，在挖掘的同时可配以洒水系统，有效对挖掘过程中产生的扬尘加以控制。而物料的整个输送过程均在密封的空间内进行，并在每个转运点均设有洒水系统，有效抑制粉尘溢出。高效是链斗式连续卸船机的第二个特点。传统的散货搬运系统，除卸船机外，其他搬运机械均已实现连续作业。链斗式连续卸船机的应用，弥补了散货搬运系统的薄弱环节。在控制上，链斗式连续卸船机可通过半自动操作，进一步提高卸船时的效率，并且简化司机的操作。较之于传统的散货搬运系统，链斗式连续卸船机是连续工作的，作业过程没有加减速，且垂直提升段主要是物料做功（提升部分链斗重量平衡），各机构功率相对较小。故相比同等能力的传统卸船设备，链斗式连续卸船机的整机装机容量相对较小。而这就是它的第三个特点——节能。目前，世界最大规格的，具有完全自主知识产权、设计生产能力达到3800t/h的大型链斗式连续卸船机，就是由上海振华重工（集团）股份有限公司建造的，此产品结束了散货露天搬运作业不可避免扬尘污染的历史，开创了散货搬运装备环保高效新时代。同时也打破国外对大能力连续卸船设备供应的垄断，提高企业在散料卸船设备方面的核心竞争力，填补了国内空白。2014年，由上海振华重工（集团）股份有限公司完全自主设计、制造的2台1500t/h链斗式连续卸船机交付越南用户，标志着我国自主研发的链斗式连续卸船机成功走出国门。该设备采用了国内首创的门座内含皮带机、泊位两侧可卸船等创新设计，大幅减少了设备的尺寸和重量，突出了经济性、环保性特点，整机性能达到国际先进水平。从2007年开始，上海振华重工（集团）股份有限公司已为韩国、越南等国内外多个用户提供了19台设备。可谓链斗式连续卸船机产品领域的佼佼者。

－　…　

整机海运技术研究与应用　

罗传正刘峻　

摘要：对链斗式连续卸船机整机海运绑扎设计中的主要关键技术进行研究，在韩国现代制铁项目上进行了应用　

实践，填补了上海振华重工公司在这一领域的空白，并取得了很好的社会效益和经济效益。　

关键词：连续卸船机整机海运绑扎设计　

作为全球码头装卸设备的主供应商，上海振华重工已　

经把技术创新作为企业生存和持续发展的必要条件。链斗　

式连续卸船机是该公司近年来开发的新市场，确保此类卸　

船机整机海运绑扎的高可靠性，避免海损和事故，是占领　

该市场的基本条件之一。现就整机海运技术在韩国现代制　

铁公司５台链斗式连续卸船机项目上的应用做简要介绍。　

主要关键技术的研究　

链斗式连续卸船机与常规港口机械的结构形式区别很　

大，其总体布置概况见图１。考虑到整机运输和装卸流程，　在运输船选型与配载，运输船加速度计算，以及海运绑扎　

方案的设计上都有很多技术难点。尤其是其海运绑扎形式　

和常规港口机械绑扎形式完全不同，必须进行技术攻关，　

以确保整机运输安全可靠，具体研究内容如下。　

１、运输船选型与配载　韩国现代制铁公司铁矿石码头位于韩国唐津地区，航　

线跨过整个黄海，航程约５００海里，除台风季节需要规避　

外，无其它特别要求。因卸船机整机质量大，且当地海潮　

潮差达９米，必须选择稳性好、压载水调载能力强的运输　

船，才能保证整机运输与滚装滚卸的安全。　

ｌ　

ｉ　

图１　５５００Ｔ／Ｈ链斗式连续卸船机　

该卸船机外形尺寸大，单台自重约２５００吨，结构形式　特殊，结合海运绑扎要求的考虑，ＢＥ链斗机构（３３０吨）　

和配重（８００吨）必须放置在船甲板上方，用钢结构塔架支　

２４　ＣＷ＇Ｉ＂中国水运２０１１・８　撑，并约束其随船舶运动而产生的附加力。通过对公司目　

前所有运输船在稳性、调载能力、甲板面积和甲板强度等　

几个方面进行论证和对比后，选择“振华２４”轮运输，单　

个航次装载２台卸船机，三个航次运完，配载情况见图２。　

图２振华２４轮配载图　２、运输船加速度计算　

卸船机的应用和发展情况[摘要]随着经济全球化的发展，特别是矿石及煤炭等散货的海运量不断增长。我国各大港口

的吞吐量也呈不断上升的趋势。为了提高港口企业的核心竞争力，适应港口散货装卸设备专

业化、大型化、高效化的发展趋势，世界各国都在大力研究并应用信息化、自动化和智能化

技术来建设和改造散货码头，研制新型散货装卸与输送设备。本文主要介绍了卸船机的应用

和发展情况。[关键词]卸船机类型性能特点发展趋势

1卸船机的基本结构

卸船机是利用连续输送机械制成能提升散粒物料的机头，或兼有自行取料能力，或配以取料、

喂料装置，将散粒物料连续不断地提出船舱，然后卸载到臂架或机架并能运至岸边主输的地

方送机系统去的专用机械。使用卸船机可大大提高卸货效率，保持环境清洁减小粉尘污染，

使货物卸载过程高效环保。卸船机的种类比较多，其中可分为连续卸船机和非连续卸船机，

在非连续卸船机中主要有抓斗门式起重机、转斗岸桥等设备。在连续卸船机中包括链斗式卸

船机、螺旋式卸船机、斗轮式卸船机、夹带式卸船机等[1]。1.1链斗式卸船机

链斗式卸船机是近几年迅速发展起来的一种连续卸船设备。目前、德国、中国都在研制生产

这种类型的产品。链斗式卸船机主要由以下部分所组成：链斗取料提升机构、斗式提升机头、

旋转机构、受料机构、臂架旋转机构、臂架俯仰机构、行走机构及带式输送机系统等。卸船

作业时，链斗从船舱内将物料挖起，通过提升卸入受料机构，在转入臂架中的带式输送机，

最后通过中心漏斗、出料带式输送机进入码头上的带式输送机系统[2]。我国已经研制的链

斗式卸船机有两种形式，一是悬链式，适用于甲板驳。该卸船机的链斗在取料段没有刚性支

架，是悬垂的，落在舱面上作业的料斗在船舶颠簸时，可以随着舱面上下浮动，所以料斗可

以紧贴舱面工作，有清仓能力。另一种是L形链斗卸船机，链斗把物料挖出，并提升到顶上，

通过螺旋漏斗卸料器，将物料卸臂架带式输送机上运送到后方。L形的取料头可以旋转，臂

架可以俯仰及旋转[3]。1.2螺旋式卸船机

图2　采用PLC

控制时的接线图 收稿日期:1999-04-14装卸效率。系统改造后的调速系统主回路单线图如

图1。

直流调速器的控制部分采用PLC进行控制。一

般采用GE公司Series90-30或A-B公司SLC-

500系列PLC,也可以采用其他品牌的PLC。图2为采用PLC控制时的接线图。从图中可以看出,调速

器的控制信号主要由ENABLE信号、RUN信号和

FW方向信号以及速度给定信号等组成。调速器能根据运行状态提供零速信号(或制动器抱闸信号)、

调速器准备就绪信号等。同时采用调速器的模拟量

输出信号,可以同时对电机速度、电枢电流、电枢电

压、磁场电流进行显示。漳州后石电厂煤码头工艺探讨

第一航务工程勘察设计院(天津300222)　王宝金

漳州后石电厂位于福建省龙海市港尾镇后石村

东侧,是台塑美国独资公司投资建设的福建省重点

能源建设项目,与其配套建设的专用卸煤码头,设有1个10万吨级煤船泊位,码头长度590m,按同时停

泊2艘巴拿马极限级7.3万吨级煤船要求考虑。这

两种设计代表船型主要参数见表1。

表1　设计代表船型主要参数

船舶吨级总长󰃗m型宽󰃗m型深󰃗m满载吃水󰃗m

1000002603921.415.2

7300022532.219.012.5

电厂总装机容量为10×60万千瓦,年耗煤量

1300万吨,煤码头结构及卸船设备都是按此规模进

行设计和建设的,其中煤码头结构一次建成,卸船设

备分期投资。

1　卸船工艺方案及工艺流程

由于电厂选用货源稳定的进口筛选煤,其松散

密度:0.8～0.9t󰃗m3;粒度级配:<50mm的约占

90%,≥50mm约占10%,最大粒度≤200mm。这

种煤适合采用连续卸船机装卸。根据台湾同类码头的使用情况及业主意见,最终选用链斗式连续卸船

机作为码头主要卸煤设备。

链斗式连续卸船机卸煤作业时,链斗从船舱中

将煤挖起,通过提升装置卸入受料机构,转入臂架中

的带式输送机,再通过中心漏斗、出料输送机进入码
