触发器试题

电子技术基础试题(一)一、选择题：（每小题3分，共30分）1、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（ ）。

A ．置1 B ．清0 C ．保持 D ．翻转2、如图电路中，设二极管为硅管，正向压降为 0.7V ，则Y= （ ）。

A ．0.7V B ．3.7V C ．10VD ．1.5V3、以下表述正确的是（ ）。

A ．组合逻辑电路和时序逻辑电路都具有记忆能力。

B ．组合逻辑电路和时序逻辑电路都没有记忆能力。

C ．组合逻辑电路有记忆能力，而时序逻辑电路没有记忆能力。

D ．组合逻辑电路没有记忆能力，而时序逻辑电路有记忆能力。

4、逻辑函数式Y=A+A ，化简后的结果是（ ）。

A ．2AB ．AC ． 1D ．A 25、逻辑函数式Y=EF+E +F 的逻辑值为（ ）。

A ．EFB ．EF C ． 0 D ． 16、基本 RS 触发器电路中，触发脉冲消失后，其输出状态（ ）。

A ．恢复原状态 B ．保持现状态 C ．出现新状态 D.都有可能7、用万用表欧姆档测小功率晶体三极管好坏时，应选择的档位（ ）。

A ． Rx100或Rx1K B. Rx10K C. Rx1 D.都可以8、当晶体三极管发射结反偏，集电极反偏时，晶体三极管的工作状态是（ ）。

A ． 放大状态 B. 饱和状态 C. 截止状态 D.无法判定 9、三极管的基极电流I B 、集电极电流I C 和射极电流I E 的关系是A ． I E = IB + IC B. I E = I B – I C C. I E = I C – I B D.I C = I B + I E 10、基本放大器的电压放大倍数Av=ViV O ，当输入电压为10mV 时，测得输出电压为500mV ，则电压放大倍数是（ ）。

A ． 10 B. 50 C. 500 D.100 二．填空题：（每题3分，共30分）1．半导体二极管的最主要特性是__________________________ 。

《数字电路与逻辑设计》试题3参考答案一. 填空题(10)1． 一个触发器有Q 和Q 两个互补的输出引脚，通常所说的触发器的输出端是指 Q ，所谓置位就是将输出端置成 1 电平，复位就是将输出端置成 0 电平。

2． 我们可以用逻辑函数来表示逻辑关系，任何一个逻辑关系都可以表示为逻辑函数的 与或 表达式，也可表示为逻辑函数的 或与 表达式。

3．计数器和定时器的内部结构是一样的，当对不规则的事件脉冲计数时，称为 计数 器，当对周期性的规则脉冲计数时，称为 定时 器。

4．当我们在计算机键盘上按一个标为“3”的按键时，键盘向主机送出一个ASCII 码，这个ASCII 码的值为 33H 。

5．在5V 供电的数字系统里，所谓的高电平并不是一定是5V ，而是有一个电压范围，我们把这个电压范围称为 高电平噪声 容限；同样所谓的低电平并不是一定是0V ，而也是有一个电压范围，我们把这个电压范围称为 低电平噪声 容限。

二. 选择题(10)1．在数字系统里，当某一线路作为总线使用，那么接到该总线的所有输出设备（或器件）必须具有 b结构，否则会产生数据冲突。

a. 集电极开路；b. 三态门；c. 灌电流；d. 拉电流2．TTL 集成电路采用的是 b 控制，其功率损耗比较大；而MOS 集成电路采用的是 a 控制，其功率损耗比较小。

a. 电压；b.电流；c. 灌电流；d. 拉电流3． 欲将二进制代码翻译成输出信号选用 b ，欲将输入信号编成二进制代码选用 a ，欲将数字系统中多条传输线上的不同数字信号按需要选择一个送到公共数据线上选用 c ，欲实现两个相同位二进制数和低位进位数的相加运算选用 e 。

a. 编码器；b. 译码器；c. 多路选择器；d. 数值比较器；e. 加法器；f. 触发器； ｇ. 计数器； h. 寄存器4． 卡诺图上变量的取值顺序是采用 b 的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。

a. 二进制码； b. 循环码； c. ASCII 码； d. 十进制码5． 根据最小项与最大项的性质，任意两个不同的最小项之积为 0 ，任意两个不同的最大项之和为1 。

试卷一一、填空题（每空1分，共20分）1、与非门的逻辑功能为。

（全1出0，有0出1）2、数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。

3、三态门的“三态”指，和。

4、逻辑代数的三个重要规则是、、。

5、为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S为电平有效7、在进行A/D转换时，常按下面四个步骤进行，、、、。

二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。

A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。

A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。

A、Y=A+B；B、Y=AB；C、Y=BA+；D、Y=AB4、十二进制加法计数器需要（）个触发器构成。

A、8；B、16；C、4；D、35、逻辑电路如右图，函数式为（）。

A、F=AB+C；B、F=AB+C；AB+；D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为（）A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有（），74LS148编码器有（）A、三个输入端，三个输出端；B、八个输入端，八个输出端；C、三个输入端，八个输出端；D、八个输入端，三个输出端。

8、单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。

（×）2、对于MOS门电路多余端可以悬空。

（×）3、计数器的模是指对输入的计数脉冲的个数。

（×）4、JK触发器的输入端J 悬空，则相当于J = 0。

（×）5、时序电路的输出状态仅与此刻输入变量有关。

《数字电路》试卷及答案一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

1、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为（）。

[A] RS=X0 [B] RS=0X [C] RS=X1 [D] RS=1X2、以下各电路中，（）可以产生脉冲定时。

[A] 多谐振荡器[B] 单稳态触发器[C] 施密特触发器[D] 石英晶体多谐振荡器3、下列逻辑电路中为时序逻辑电路的是（）。

[A] 变量译码器[B] 加法器[C] 数码寄存器[D] 数据选择器4、同步时序电路和异步时序电路比较，其差异在于后者（）。

[A] 没有触发器[B] 没有统一的时钟脉冲控制[C] 没有稳定状态[D] 输出只与内部状态有关5、当用专用输出结构的PAL设计时序逻辑电路时，必须还要具备有（）。

[A] 触发器[B] 晶体管[C] MOS管[D] 电容6、能将输出端直接相接完成线与的电路有（）。

[A] TTL与门[B] 或门[C] 三态门[D] 三极管非门7、TTL与非门的多余脚悬空等效于（ A ）。

[A] 1 [B] 0 [C] Vcc [D] Vee8、以下哪一条不是消除竟争冒险的措施（）。

[A] 接入滤波电路[B] 利用触发器[C] 加入选通脉冲[D] 修改逻辑设计9、主从触发器的触发方式是（）。

[A] CP=1 [B] CP上升沿[C] CP下降沿[D] 分两次处理10、组合型PLA是由（）构成。

[A] 与门阵列和或门阵列[B] 一个计数器[C] 一个或阵列[D] 一个寄存器11、下列四个数中，最大的数是（）。

[A] (AF)16[B] (001010000010)8421BCD[C] (10100000)2[D] (198)1012、触发器有两个稳态，存储8位二进制信息要（）个触发器。

[A] 2 [B] 8 [C] 16 [D] 3213、下列门电路属于双极型的是（）。

电子技术基础与技能第三版张金华期中考试试题1. JK触发器在CP作用下，若状态必须发生翻转，则J、 K的状态为（）。

[单选题] *A J=K=0B J=K=1(正确答案)C J=0，K=1D A．J=1，K=02. 在 CP 脉冲作用下，只具有置 0 、置1功能的触发器是（）触发器。

[单选题] *A JK 触发器B T 触发器C D触发器(正确答案)D RS 触发器3. 欲使D触发器按工作，应使输入D =（）。

[单选题] *A 0B 1C QD /Q(正确答案)4.从74LS74的功能表中可以解读，该触发器的触发方式是（）。

[单选题] *A 边沿触发(正确答案)B 电平触发5. 基本RS触发器的特性方程,它的约束条件为。

[单选题] *ABC(正确答案)D6. 触发器输出端有两个稳定状态，即0态和1态。

[单选题] *A) 正确(正确答案)B) 错误7.电路输入频率1KHZ，幅度为5V的方波信号。

Q2 输出波形的频率（）。

[单选题] *A 1KHZB 500HZC 250HZ(正确答案)8. 在 CP脉冲作用下，只具有保持和翻转功能的触发器是（）触发器。

[单选题] *A JK 触发器B T 触发器(正确答案)C T/触发器D RS 触发器9. T触发器，在T＝1时，加上时钟脉冲，则触发器（）。

[单选题] *A 保持原态B 置0C 置1D 翻转(正确答案)10. 为实现将JK触发器转换为D触发器，应使（）。

[单选题] *A J=D,K=/D(正确答案)B J=/D,K=DC J=K=DD J=K=/D11. 满足特征方程的触发器称为（）。

[单选题] *A D触发器B JK触发器C T/触发器(正确答案)D T触发器12.电路输入频率1KHZ，幅度为5V的方波信号。

Q1 、Q2输出什么波形（）。

[单选题] *A 方波(正确答案)B 三角波C 正弦波13. 为实现将JK触发器转换为D触发器，应使（）。

时序逻辑电路试题及答案一、单选题1.CP有效时，若JK触发器状态由1翻转为0，则此时JK输入端必定有A、J=0B、J=1C、K=0D、K=1【正确答案】：D2.主从RS触发器是在时钟脉冲CP的( )，根据输入信号改变状态。

A、低电平期间B、高电平期间C、上升沿时刻D、下降沿时刻【正确答案】：D3.仅具有置0和置1功能的触发器是A、RS触发器B、JK触发器C、D触发器D、T触发器【正确答案】：C4.关于JK触发器的错误表述是A、对于输入信号没有制约条件B、不允许JK同时为1C、允许JK同时为1D、允许JK同时为0【正确答案】：B5.D触发器当D=Q时，实现的逻辑功能是A、置0B、置1C、保持D、翻转【正确答案】：C6.JK触发器有( )触发信号输入端。

A、一个B、二个C、三个D、四个【正确答案】：B7.下列哪项表示基本RS触发器的符号A、B、C、D、【正确答案】：A8.D触发器在CP脉冲有效的情况下能实现的功能是A、置0和置1B、置1和保持C、置0和保持D、保持和翻转【正确答案】：A9.基本RS触发器是( )。

A、组合逻辑电路B、单稳态触发器C、双稳态触发器D、无稳态触发器10.双D集成触发器CD4013的时钟脉冲CP的引脚是A、14脚B、7脚C、3脚与11脚D、5脚与11脚【正确答案】：C11.与非型同步RS触发器，CP=1期间，( )，触发器维持原态。

A、R=0，S=0B、R=0，S=1C、R=1，S=0D、R=1，S=1【正确答案】：A12.主从JK触发器的初态为0，JK=01时，经过2021个触发脉冲后，其状态变化及输出状态为A、一直为0B、由0变为1，然后一直为1C、在01间翻转，最后为1D、在01间翻转，最后为013.对双JK集成触发器74LS112引脚功能叙述错误的是A、16脚是VccB、8脚是GNDC、1脚是CP1D、16脚是GND【正确答案】：D14.D触发器用作计数型触发器时，输入端D的正确接法是A、D=0B、D=1C、D=D=Q【正确答案】：C15.JK触发器中，当JK取值相同时，则Q等于A、J⊕QB、QC、1D、016.在RS触发器的逻辑符号中表示A、低电平时置1B、高电平时置1C、低电平时置0D、高电平时置0【正确答案】：C17.JK触发器，若J=，K= Q，则可实现的逻辑功能是A、置0B、置1C、保持D、翻转【正确答案】：D18.D触发器有( )触发信号输入端。

电工技术rs触发器试题及答案作文题目：电工技术RS触发器试题及答案电工技术RS触发器是电子工程中常见的逻辑门电路，它具有存储和控制信号的功能。

下面将给出一些关于电工技术RS触发器的试题及答案，以供学习和参考。

一、选择题1. RS触发器中的R和S分别代表什么？A. Reset（复位）和 Set（置位）B. Register（寄存器）和 Switch（开关）C. Real（真）和 Simulation（模拟）D. Reverse（反转）和 Sequential（时序）正确答案：A2. RS触发器的输入信号可以是什么形式？A. 电流B. 电压C. 频率D. 光强度正确答案：B3. RS触发器的输出信号可以是什么形式？A. 电流B. 电压C. 频率D. 光强度正确答案：B4. 在RS触发器中，当R和S同时为1时，会出现什么情况？A. 触发器处于复位状态B. 触发器处于置位状态C. 触发器处于不稳定状态D. 触发器不受影响正确答案：C二、填空题1. RS触发器的输出状态取决于________和________的输入状态。

正确答案：R，S2. RS触发器有________个稳定的输出状态。

正确答案：2（置位和复位状态）3. RS触发器可以通过对________和________信号进行操作来实现状态的改变。

正确答案：R，S4. RS触发器可以用于________和________等应用。

正确答案：时序电路，计算机存储器三、简答题1. 请简要解释RS触发器的工作原理。

答：RS触发器由两个输入端（R和S）和两个输出端（Q和Q'）组成。

当R和S的输入状态变化时，根据其真值表，触发器的输出状态会发生相应的改变。

具体而言，当R=0，S=0时，触发器保持上一个状态；当R=0，S=1时，触发器复位，输出Q=0；当R=1，S=0时，触发器置位，输出Q=1；当R=1，S=1时，触发器不稳定，输出状态不确定。

2. RS触发器有哪些应用领域？答：RS触发器可以用于时序电路中，例如计数器、移位寄存器等。

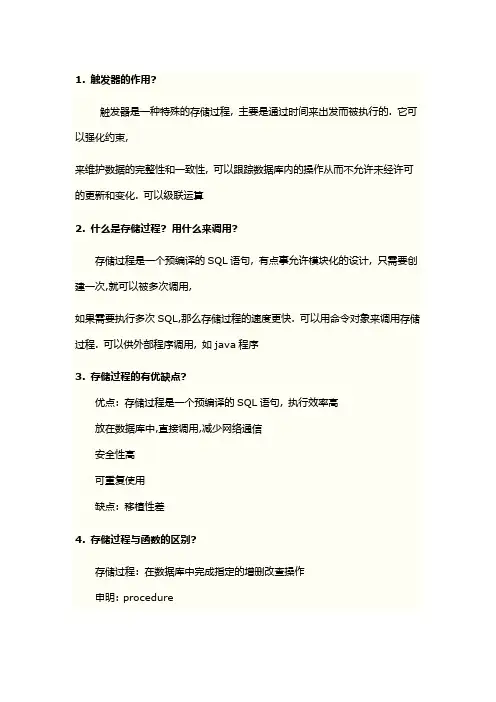

1. 触发器的作用?触发器是一种特殊的存储过程, 主要是通过时间来出发而被执行的. 它可以强化约束,来维护数据的完整性和一致性, 可以跟踪数据库内的操作从而不允许未经许可的更新和变化. 可以级联运算2. 什么是存储过程? 用什么来调用?存储过程是一个预编译的SQL语句, 有点事允许模块化的设计, 只需要创建一次,就可以被多次调用,如果需要执行多次SQL,那么存储过程的速度更快. 可以用命令对象来调用存储过程. 可以供外部程序调用, 如java程序3. 存储过程的有优缺点?优点: 存储过程是一个预编译的SQL语句, 执行效率高放在数据库中,直接调用,减少网络通信安全性高可重复使用缺点: 移植性差4. 存储过程与函数的区别?存储过程: 在数据库中完成指定的增删改查操作申明: procedure函数: 在编程语言中进行任务的处理申明: function5. 索引的作用? 和他的优点缺点是什么?索引就是一种特殊的查询表, 数据库的搜索可以利用它加速对数据的检索. 类似于现实生活中的目录. 不需要查找整本书就可以找到想要的结果.6. 什么样的字段适合建立索引?唯一, 不为空, 经常被查询的字段7. 索引的类型有哪些?逻辑上: 单行索引,多行索引,唯一索引,非唯一索引,函数索引,域索引.物理上: 分区索引, 非分区索引B-tree: 正常性B树反转型B树bitmap位图索引8. 什么是事务? 什么是锁?事务就是被绑在一起作为一个逻辑工作单元的SQL语句分组, 如果任何一个语句操作失败那么整个操作就会失败, 会回滚到之前的状态. 要么全部执行, 要么一个都不执行.锁: DBMS中, 锁是实现事务的关键.9. 什么叫视图? 游标是什么?视图就是一种虚拟的表, 具有和物理表相同的功能. 可以对视图进行增改查操作, 视图通常是一个表或多个表的行或列的子集游标是遍历结果集的一个指针, 用来逐条处理数据10. 视图的优缺点?优点: 对数据的选择性访问用户可以通过简单的查询从复杂查询中得到结果维护数据的独立性对相同的数据产生不同的视图缺点: 性能11. 列举几种表连接的方式,有什么区别?左连接: 左边为主表表数据全部显示, 匹配表的不匹配部分不显示右连接: 右边为主表表数据全部显示, 匹配表的不匹配部分不显示内连接: 只有两个元素表相匹配的才能在结果集中显示全外连接: 连接中的不匹配的数据全部会显示出来交叉连接: 笛卡尔乘积, 显示的结果是连接表数的乘积12. 主键和外键的区别?主键在本表中是唯一的,不为空的, 外键可以重复和为空.外键和另外一张表相关联, 不能创建对应表中不存在的外键. 13. 在数据库中查询语句速度很慢, 如何优化?建立索引减少表之间的关联优化SQL语句简化查询字段14. 数据库三范式是什么?第一范式: 列不可再分第二范式: 行可以唯一区分, 主键约束第三范式: 表的非主属性不能依赖其他表的非主属性外键约束15. union和union all有什么不同?union会删掉重复的记录, union all不会16. varchar2和varchar有什么区别?varchar2是Oracle自己开发的, 目前varchar2和varchar是同义词, 关键点是varchar是可变长度的, 可以根据实际的长度来存储17. oracle和mysql的区别?库函数不同Oracle是用表空间来管理的, mysql不是SQL语句不同分页查询不同18. oracle语句有多少类型?DDL, DML, DCLDDL: 建表,建数据库,建立约束,修改约束,权限修改DML: insert, update, deleteDCL: 管理用户权限19. oracle的分页查询语句?select * from table where row_num between 1 and 10;20. 从数据库中随机选择50条?select * from (select * from example order bydbms_random.random) where rownum <= 50;21. order by与group by的区别?order by是排序查询group by是分组查询having只能在group by之后, 使用group by查询的语句需要使用聚合函数22. commit在哪里会运用?Oracle的commit就是DML语句提交数据. 在未提交之前你的操作都是保存在内存中, 没有更新到物理内存中.执行commit从用户角度来讲就是更新到物理文件了. 事实上commit还写入了日志文件23. 行转列, 列转行怎么转?使用decode函数, 或者使用case when语句24. 什么是PL/SQL?PL/SQL是一种程序语言,叫做过程化SQL语言, PL/SQL是对oracle数据库对SQL语句的扩展.在普通的SQL语句的使用上增加了编程语言的特点. 通过逻辑判断,循环等操作来实现复杂的功能或者计算.PL/SQL只有Oracle数据库有, mySQL现在不支持PL/SQL25. 序列的作用?Oracle使用序列来生成唯一的编号, 用来处理一个表中的自增字段. 26. 表和视图的关系?视图其实就是一条查询语句, 用于显示一个或多个表或其他视图中的数据, 表就是关系型数据库中实际存储数据用的.27. oracle基本数据类型?字符串char nchar varchar varchar2 nvarchar2数字number integer浮点binary_float binary_double float日期时间date timestamp字符块blob clob nclob bfile28. truncate与delete的区别?delete table: 删除内容, 不删除定义, 不释放空间truncate: 删除内容和定义,释放空间29. oracle获取系统时间?select to_char(sysdate,"yyyy-MM-dd") from dual 30. oracle如何去重?使用distinct关键字。

触发器一、单项选择题：(1)对于D触发器，欲使Q n+1=Q n，应使输入D=。

A、0B、1C、QD、(2)对于T触发器，若原态Q n=0，欲使新态Q n+1=1，应使输入T=。

A、0B、1C、Q(4)请选择正确的RS触发器特性方程式。

A、B、C、 (约束条件为)D、(5)请选择正确的T触发器特性方程式。

A、B、C、D、(6)试写出图所示各触发器输出的次态函数(Q)。

n+1A、B、C、D、(7)下列触发器中没有约束条件的是。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器二、多项选择题：(1)描述触发器的逻辑功能的方法有。

A、状态转换真值表B、特性方程C、状态转换图D、状态转换卡诺图(2)欲使JK触发器按Q n+1=Q n工作，可使JK触发器的输入端。

A、J=K=0B、J=Q,K=C、J=,K=QD、J=Q,K=0(3)欲使JK触发器按Q n+1=0工作，可使JK触发器的输入端。

A、J=K=1B、J=0,K=0C、J=1,K=0D、J=0,K=1(4)欲使JK触发器按Q n+1=1工作，可使JK触发器的输入端。

A、J=K=1B、J=1,K=0C、J=K=0D、J=0，K=1三、判断题：(1)D触发器的特性方程为Q n+1=D，与Q无关，所以它没有记忆功能。

（）n(2)同步触发器存在空翻现象，而边沿触发器和主从触发器克服了空翻。

（）(3)主从JK触发器、边沿JK触发器和同步JK触发器的逻辑功能完全相同。

（）(8)同步RS触发器在时钟CP=0时，触发器的状态不改变( )。

(9)D触发器的特性方程为Q n+1=D，与Q n无关，所以它没有记忆功能( )。

(10)对于边沿JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转一次( )。

四、填空题：(1)触发器有（）个稳态，存储8位二进制信息要（）个触发器。

(2)在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的（），触发方式为（）式或（）式的触发器不会出现这种现象。

一、选择题（每题2分，共10题）1: 一位十六进制数可以用（ ）位二进制数来表示。

A. 1B. 2C. 4D. 16 2: 逻辑函数B A F ⊕= 和 G=A ⊙B 满足关系（ ）相等。

A. G F = B. G F =' C. G F = D. G F =3. 三态门输出高阻状态时， 是不正确的说法。

A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动4：要用n 位二进制数为N 个对象编码，必须满足（ ）。

A N = 2n B N ≥ 2n C N ≤ 2n D N = n5：串行加法器的进位信号采用（ ）传递，并行加法器的进位信号采用（ ）传递。

A 超前，逐位 B 逐位，超前 C 逐位，逐位 D 超前，超前6：存在一次变化问题的触发器是( )。

A RS 触发器B D 触发器C 主从JK 触发器D 边沿JK 触发器7．同步计数器和异步计数器比较，同步计数器的显著优点是( )。

工作速度高 B.触发器利用率高 C.电路简单 D.不受时钟C P 控制8．下列逻辑电路中为时序逻辑电路的是( )。

A.变量译码器B.加法器C.数码寄存器D.数据选择器9. N 个触发器可以构成能寄存（ ）位二进制数码的寄存器。

A.N -1 B.N C.N +1 D.2N10：想选一个中等速度，价格低廉的A/D 转换器，下面符合条件的是（ ）。

A 逐次逼近型 B 双积分型C 并联比较型D 不能确定二、填空题（每题1分，共10题）1: 若用二进制代码对48个字符进行编码，则至少需要 （ ）位二进制数。

2：己知逻辑函数AC C B A Y +=，约束条件为C B =0，则卡诺图中有（ ）个最小项，有（ ）个无关项。

3．TTL 与非门的关门电平为0.8V ，开门电平为2V ，当其输入低电平为0.4V ，高电平为3.2V 时，其输入低电平噪声容限U NL = ( ) ；输入高电平噪声容限为U NH = ( ) 。

触发器和时序逻辑电路测试题（十二章，十三章）一、填空题1、存放N为二进制数码需要_______个触发器。

2、一个四位二进制减法计数器状态为_______时，在输入一个计数脉冲，计数状态为1111，然后向高位发_____信号。

3、时序逻辑电路在结构方面的特点是;由具有____逻辑门电路和具有______的触发器两部分组成。

4、十进制计数器最少要用______个触发器。

5、用N个触发器可以构成存放_______位二进制代码寄存器。

6、在数字电路系统中，按逻辑功能和电路特点，各种数字集成电路可分位________逻辑电路和_________逻辑电路两大类。

7、8421BCD码位1001，它代表的十进制是_________。

8、8421BCD码的二一进制计数器当前计数状态是1000，再输入三个计数脉冲，计数状态位________。

9、数码寄存器主要由______和______组成，起功能是用来暂存_______数码。

10、同步计数器各个触发器的状态转换，与________同步，具有______特点。

11、寄存器在断电后，锁存的数码_______。

12、4个触发器构成8421BCD码计数器，共有______个无效状态，即跳过二进制数码_________到______6个状态。

二、判断题、1、移位寄存器每输入一个脉冲时，电路中只有一个触发器翻转。

（）2、移位寄存器即可并行输出也可串行输出。

（）3、右移寄存器存放的数码将从低位到高位，依次串行输入。

（）4、八位二进制能表示十进数的最大值是256. （）5、表示一位十进制数至少需要二位二进制。

（）6、触发器实质上就是一种功能最简单的时序逻辑电路，是时序逻辑存储记忆的基础。

（）7、数码寄存器存放的数码可以并行输入也可以串行输入。

（）8、显示器属于时序逻辑电路类型。

（）9、计数器、寄存器和加法器都属于时序逻辑电路。

（）10、时序逻辑电路具有记忆功能。

（）11、用4个触发器可构成4位二进制计数器。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为： 、 和 。

4 . 主从型JK 触发器的特性方程 = 。

5 . 用4个触发器可以存储 位二进制数。

6 . 存储容量为4K×8位的RAM 存储器，其地址线为 条、数据线为 条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（ ）图。

图 12.下列几种TTL 电路中，输出端可实现线与功能的电路是（ ）。

A 、或非门B 、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

触发器复习题及答案班级： 姓名： 学号：4.1 分析图题4.1所示RS 触发器的功能，并根据输入波形画出Q 和Q 的波形。

4.2 边沿触发器接成图题4.3(a)、 (b)、 (c)、 (d)所示形式，设初始状态为0，试根据图(e)所示的CP 波形画出Q a 、Q b 、Q c 、Q d 的波形。

QQR S“1”(a )(b )(c )1234CP“0”4.3 维持阻塞D 触发器接成图题4.3(a)、 (b)、 (c)、 (d)所示形式，设触发器的初始状态为0，试根据图(e)所示的CP 波形画出Q a 、Q b 、Q c 、Q d 的波形。

(e)4.4 下降沿触发的JK 触发器输入波形如图题4.4所示，设触发器初态为0，画出相应输出波形。

DQ aDCPQ bDQ cDQ CP“0”(a )(b )(c )(d )CP JK“1”“0”“0”4.5 边沿触发器电路如图题4.5所示，设初状态均为0， 试根据CP 波形画出Q 1、Q 2的波形。

4.6 边沿触发器电路如图题4.6所示，设初状态均为0，试根据CP 和D 的波形画出Q 1、 Q 2的波形。

2CP“0”2CPD “0”4.7 边沿T 触发器电路如图题4.7所示，设初状态为0，试根据CP 波形画出Q 1、Q 2的波形。

Q Q 1234CP“0”习题答案4.1 输出波形如图题K4.1所示。

图题K 4.14.2 输出波形如图题K4.2所示。

图题K 4.24.3 输出波形如图题K4.3所示。

图题K 4.34.4 输出波形如图题K4.4所示。

CPJKQ图题K 4.44.5 输出波形如图题K4.5所示。

CPQ1Q2图题K 4.5 4.6 输出波形如图题K4.6所示。

图题K4.64.7 输出波形如图题K4.7所示。

图题K4.7。

《数字电子技术基础》试题一一、 填空题（22分 每空2分）1、=⊕0A , =⊕1A 。

2、JK 触发器的特性方程为： 。

3、单稳态触发器中,两个状态一个为 态，另一个为 态.多谐振荡器两个状态都为 态， 施密特触发器两个状态都为 态.4、组合逻辑电路的输出仅仅只与该时刻的 输入 有关，而与 电路原先状态 无关。

5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。

若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 。

6、一个四选一数据选择器，其地址输入端有 个。

二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）A B C R Y G0 0 0 0 0 1 0 1 00 1 11 0 0 1 0 1 1 1 0 1 1 1 1 1 0 0 1 00 1 01 0 00 1 01 0 0 1 0 0 0 0 11）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、绿三个批示灯的 状态，“1”表示亮，“0”表示灭。

1、下列有关触发器的描述，错误的是（B）
A、触发器是一种特殊的存储过程，用户不能直接调用
B、触发器inserted表和deleted表有共同记录
C、触发器可以用来定义比check约束更复杂的规则
D、删除触发器可以哟弄DROP TRIGGER命令，也可以用管理平台操作
2、关于触发器的正确说法是（D）
A、D ML触发器控制表记录
B、DDL触发器实现数据库管理
C、D ML触发器不能控制所有数据完整性
D、触发器中的T-SQL代码在事件产生时执行
3、关于触发器的错误说法是（C）
A、游标一般用于存储过程
B、游标也可以用于触发器
C、应用程序也可以调用触发器
D、触发器一般是针对表
4、当触发器执行时，系统会创建临时表保存用户操作更改的行的新值和旧值，UPDATE操
作所涉及的旧值会被临时保存在（C）
A、u pdate表
B、inserted表
C、d eleted表
D、i nserted表和update表
5、如果有两个事物同时对数据库中同一数据进行操作，不会引起冲突的是（D）
A、一个DELETE和一个SELECT
B、一个SELECT和一个DELETE
C、两个UPDATE
D、两个SELECT
判断题
6、触发器基于一个表创建，但是可以针对多个表进行操作（对）
7、触发器（trigger）是一种特殊的存储过程（对）
8、触发器被定义以后，只有当用户调用它时才触发，用户不调用时，触发器不起作用（错）
9、可以根据完整性的需要，对某一个表定义SELECT触发器（错）
10、触发器主要是通过表操作事件进行触发而被执行的（对）。

电工学触发器试题及答案触发器是数字电路中常用的元件之一，用于存储和处理信号。

本篇文章将为大家提供一些关于触发器的试题及答案，希望能够帮助读者更好地理解和掌握触发器的知识。

一、选择题1. 下列选项中，属于触发器的是：A. 与门B. 或门C. 与非门D. RS触发器答案：D. RS触发器2. 考虑一个JK触发器，当J=0，K=1时，该触发器的状态为：A. 高电平保持B. 低电平保持C. 状态不确定D. 前一状态保持答案：A. 高电平保持3. D触发器的特点是：A. 可以通过触发器内部的逻辑门实现任意功能B. 具有无限大的状态数C. 仅由外部时钟信号控制触发D. 输出反转延时较大答案：C. 仅由外部时钟信号控制触发二、填空题1. 一个T触发器有_____个稳定状态。

答案：22. JK触发器的J和K输入不能同时为____。

答案：13. RS触发器的输入是由_____实现的。

答案：两个交叉连接的与非门三、简答题1. 请解释触发器的工作原理。

触发器是数字电路中的存储元件，可以存储一个比特位。

它受到控制信号的作用，根据特定的触发条件改变输出状态。

触发器可以用于存储信息、数据暂存、时序控制等应用。

触发器一般包括一个或多个输入端和一个或多个输出端，可以通过控制输入信号的变化来改变输出状态。

2. 分别描述RS触发器和D触发器的功能及应用场景。

RS触发器是最基本的触发器之一，具有两个控制端R和S，可以用来存储一个比特位。

它的输出状态取决于输入信号和触发条件。

RS触发器常用于频率分频、计数器等数字电路中。

D触发器是一种特殊的RS触发器，只具有一个输入端D，用于存储一个比特位。

D触发器的输出状态在时钟信号的上升沿或下降沿发生变化，常用于数据寄存器和移位寄存器等电路中。

3. 请描述JK触发器的特点及其工作方式。

JK触发器是一种比较灵活的触发器，具有两个控制端J和K。

当J和K均为1时，JK触发器的输出状态取决于前一状态，可以实现状态的保持、置位和复位等功能。

电子技术基础与技能试题库与答案一、单选题（共40题，每题1分，共40分）1、十进制数19与二进制数1111比较大小的结果是A、二进制数1111大B、无法比较C、十进制数19大D、一样大正确答案：C2、下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C3、在主从RS触发器中，当CP=1时A、主、从触发器均被打开B、主、从触发器均被封锁C、从触发器被封锁D、主触发器被封锁正确答案：C4、OTL电路中，输出电容起到了双电源电路中的( )作用。

A、正电源B、输入信号C、负电源D、消除高次谐波正确答案：C5、描述放大器对信号电压的放大能力，通常使用的性能指标是A、电压放大倍数B、电流放大倍数C、功率放大倍数D、电流增益正确答案：A6、在整流电路中将高压转变成低压的元器件是A、电容B、电感C、二极管D、变压器正确答案：D7、移位寄存器可能是A、双向移位寄存器B、右移寄存器C、左移寄存器D、都可能正确答案：D8、下列所述中，属于串联型稳压电路的特点的是A、调试方便B、输出电压稳定度高且可调节C、输出电压不可调D、输出电流小正确答案：B9、常用的74×× 系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A10、若输入信号有8个，则经过3位二进制编码器编码之后，输出信号位数为A、6B、8C、4D、3正确答案：D11、最能直观反映逻辑函数的值与输入变量取值之间的关系的是A、逻辑函数表达式B、真值表C、逻辑电路图D、波形图正确答案：B12、十进制数码4用8421BCD码表示为A、0100B、0011C、0011D、1111正确答案：A13、下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。

正确答案：B14、CP有效时，若JK触发器状态由0翻转为1，则此时JK输入端必定有A、J=0B、J=1C、K=0D、K=1正确答案：B15、下列关于低频功率放大器的各种叙述中，错误的是A、甲类功放电路只需一只功放管B、功率放大器不允许有信号失真C、乙类功放电路的最高效率可达78.5%D、音响设备中肯定有功放电路正确答案：B16、把射极输出器用作多级放大器的最后一级，是利用它的A、电压放大倍数略小于1，电压跟随特性好B、输入电阻高C、输出电阻低D、有一定的电流和功率放大能力正确答案：C17、下列命题正确的是A、若AB=AC，则B=CB、若A+B=A+C，则B=CC、若A+B=A+C，AB=AC，则B=CD、若A=B，则1+AB=A正确答案：C18、逻辑电路中，低电平应A、低于B、高于C、低于D、高于正确答案：A19、在通常情况下，要改变串联型稳压电源的输出电压大小，可以通过调A、比较放大器的放大倍数B、取样电路中的电位器C、基准电路的稳压值D、调整管的放大倍数正确答案：B20、主从JK触发器中，当JK取不同值时，则Q等于A、1B、JC、0D、K正确答案：B21、D触发器当D=1时，实现的逻辑功能是A、置0B、置1C、保持D、翻转正确答案：B22、下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案：C23、放大器的通频带指的是A、频率响应曲线B、下限频率以上的频率范围C、放大器上限频率和下限频率之间的频率范围D、以上均不正确正确答案：C24、开关稳压电源按不同的控制方式可分为A、调频型和调幅型B、调宽型和调频型C、自激式和他激式D、串联型和并联型正确答案：B25、钟控同步RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案：C26、乙类推挽功放电路与甲类功放电路相比主要优点是A、输出功率大B、不用输出变压器C、无交越失真D、效率高正确答案：D27、甲乙类功放电路最大理想效率为A、50%B、78.5%C、75%D、60%正确答案：B28、有二进制异步计数器从0计到十进制数100，至少需要的触发器的个数为A、8个B、7个C、6个D、5个正确答案：B29、理想运放电路接成反相器，其输入电压为4V，则输出电压约为A、-2VB、-4VC、4VD、2V正确答案：B30、在串联型稳压电路中，取样电路电阻器的温度系数越小，其输出电压受温度的影响A、越小B、与温度系数无关C、越大D、成正比增大正确答案：A31、若逻辑函数L=(A+BCD )AB，则L可简化为A、L=AB、L=BCDC、L=ABD、L=A+BCD正确答案：C32、功率放大电路的输出是指A、负载上的直流功率B、直流信号和交流信号叠加的功率C、电源共给的功率D、负载上的交流功率正确答案：D33、JK触发器，若J=K=0，则可实现的逻辑功能是A、置1B、置0C、保持D、翻转正确答案：C34、主从RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案：B35、当七段共阳数码管当abcdefg分别为0110000，则显示为A、3B、EC、bD、6正确答案：B36、二进制数11转换为十进制数为A、4B、3C、1D、2正确答案：B37、下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路正常工作时能驱动同类门的数目C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路的输出电压正确答案：B38、十进制数5转换为二进制数为A、101B、110C、100D、011正确答案：A39、以下关于理想集成运放的各种表述中，错误的是A、线性应用时，有“虚断”概念B、开环共模电压放大倍数无穷大C、共模抑制比无穷大D、线性应用时，有“虚短”概念正确答案：B40、用二进制异步计数器从0计到十进制数100，至少需要的触发器个数为A、5B、6C、8D、7正确答案：D二、多选题（共10题，每题1分，共10分）1、下列运放中，输出电压与输入电压同相的是A、同相输入加法器B、倒相放大器C、电压跟随器D、反相输入加法器正确答案：AC2、下列关于真值表描述中正确的有A、真值表是列出了部分输入值组合及其对应输出值的表格B、真值表包括了全部可能的输入值组合及其对应的输出值C、真值表中的数值“0”和“1”表示实际大小D、真值表是一种表明逻辑门电路输入状态和输出状态对应关系的表格正确答案：BD3、三端固定式集成稳压器，它们都有三个管脚，分别是A、输入端B、接地端C、输出端D、公共端正确答案：ACD4、在谐振功率放大器中，LC谐振回路起到的作用是A、提高功率放大倍数B、增宽同频带C、阻抗匹配D、选频滤波正确答案：CD5、要使74LS161的输出状态保持不变，需要满足的条件是A、CLR=1B、LD=1C、ET=0D、ET?EP=0正确答案：ABD6、带有放大环节的稳压电路一般其组成部分有A、采样电路B、调整元件C、比较放大电路D、基准电路正确答案：ABCD7、常用的LED数码有A、共阴接法B、共阳接法C、单相接法D、双向接法正确答案：AB8、表示门电路的逻辑功能的方法有A、逻辑图B、真值表C、逻辑函数表达式D、波形图正确答案：ABCD9、阻容耦合放大器通频带中，低频端放大倍数下降的原因有A、结电容的存在B、β值随频率上升而减小C、耦合电容的存在D、射极旁路电容的存在正确答案：CD10、中等职业学校规定机电专业的学生至少取得车工( )、钳工( )、电工( )中级技能证书中的任意两种，才允许毕业，下面各选项几个同学获得的证书代码，则能毕业的有A、AB、ABC、ACD、ABC正确答案：BCD三、判断题（共50题，每题1分，共50分）1、射极输出器的输入电阻小，输出电阻大。
