数电-触发器练习题

1第8章 触发器和时序逻辑电路——基本习题解答8.4如果D 触发器外接一个异或门，则可把D 触发器转换成T 触发器，试画出其逻辑图。

解：Q n +1=D=T ⊕Q n 故D =T ⊕Q n 如题8.4图所示。

题8.4.图8.5试用T 触发器和门电路分别构成D 触发器和JK 触发器。

解：（1）T 触发器构成D 触发器Q n +1=D =T ⊕Q n ∴T =D ⊕Q n 如题8.5（a ）图所示。

题8.5（a ）图（2）T 触发器构成JK 触发器Q n +1=n n n n Q K Q J Q T Q T +=+=T ⊕Q n ∴T =n n n n n KQ Q J Q Q K Q J +=⊕+)(如题8.5（b ）图所示。

题8.5（b ）图8.6逻辑电路如题8.6图（a ）所示，设初始状态Q 1=Q 2=0，试画出Q 1和Q 2端的输出波形。

时钟脉冲C 的波形如题8.6图（b ）所示，如果时钟频率是4000Hz ，那么Q 1和Q 2波形的频率各为多少？题8.6图（a ） 题8.6图（b ）解：JK 触发器构成了T ′触发器，逻辑电路为异步加法计数，Q 1和Q 2端的输出波形如题CP228.6图（c ）所示。

Q 1输出波形为CP 脉冲的二分频，Q 2输出波形为CP 脉冲的四分频。

如果CP 脉冲频率为4000Hz ，则Q 1波形的频率是2000Hz ；Q 2波形的频率是1000Hz 。

题8.6图（c ）8.8试列出题8.8图所示计数器的状态表，从而说明它是一个几进制计数器。

题8.8图解：F 0：J 0=21Q Q ，K 0=1F 1：J 1=Q 0，K 1=20=Q 0+Q 2 F 2：QJ 2=K 2=1假设初态均为0，分析结果如题8.8图（a ）所示，Q 2Q 1Q 0经历了000-001-010-011-100-101-110七种状态，因此构成七进制异步加法计数器。

题8.8图（a ）8.9试用主从型JK 触发器组成两位二进制减法计数器，即输出状态为“11”、“10”、“01”、Q Q Q3“00”。

数电触发器习题触发器是数字电路中常用的重要元件，用于存储和处理信息。

在数字电路的设计与实现中，经常需要使用触发器来完成不同的任务。

以下是一些关于数电触发器的习题，旨在帮助读者加深对触发器的理解和应用。

问题一：D触发器的真值表和特性方程D触发器是最简单的触发器之一，其输入信号为D（数据输入）和Clk（时钟输入），输出信号为Q（输出）和Q’（输出的补）。

请完成以下任务：1.给出D触发器的真值表。

D Clk Q Q’0 0 Q(n) Q’(n)0 1 0 11 0 Q(n) Q’(n)1 1 1 02.根据真值表，写出D触发器的特性方程。

Q(n+1) = D + Q(n) * Clk’Q’(n+1) = D’ + Q’ * Clk’问题二：JK触发器的真值表和特性方程JK触发器是一种可以实现各种功能的多功能触发器，其输入信号为J（置位输入）、K（复位输入）和Clk（时钟输入），输出信号为Q（输出）和Q’（输出的补）。

请完成以下任务：1.给出JK触发器的真值表。

J K Clk Q Q’0 0 0 Q(n) Q’(n)0 0 1 Q(n) Q’(n)0 1 0 0 10 1 1 0 11 0 0 1 01 0 1 1 01 1 0 \* \*1 1 1 \* \*注：*代表不确定状态。

2.根据真值表，写出JK触发器的特性方程。

Q(n+1) = (J * Q’(n)’)’ * (K’ * Q(n))’Q’(n+1) = (J’ * Q(n))’ * (K * Q’(n)’)’问题三：T触发器的状态转换图和特性方程T触发器是一种特殊的JK触发器，其输入信号为T（切换输入）和Clk（时钟输入），输出信号为Q（输出）和Q’（输出的补）。

请完成以下任务：1.绘制T触发器的状态转换图。

T触发器状态转换图注：图中S0、S1、S2、S3分别表示T触发器的四种状态。

2.根据状态转换图，写出T触发器的特性方程。

Q(n+1) = T * Q’(n)’ + T’ * Q(n)Q’(n+1) = T’ * Q’(n)’ + T * Q(n)问题四：D触发器与JK触发器的状态表达式转换已知D触发器和JK触发器的状态表达式分别为：D触发器：Q(n+1) = D + Q(n) * Clk’JK触发器：Q(n+1) = (J * Q’(n)’)’ * (K’ *Q(n))’请完成以下任务：将D触发器的状态表达式转换为JK触发器的状态表达式。

第五章触发器5.1画出如题图5.1所示的基本RS触发器输出端Q、Q的电压波形图。

宁和★的电压波形如图5.1(b) 所示。

解：波形如图:5.2或门组成的基本RS触发器电路如题图5.2(a)所示，己知S和R的波形如题图5.2(b)所示。

试画出Q、3的波形图。

设触发器的初态Q = 0。

题图解：波形如图：5.3题图5.3所示为一个防抖动输出开关电路。

当拨动开关K 时，由于开关接通瞬间发生振颤，R 和S 的波形如图中所示，请画出Q 和Q 端的对应波形。

解：波形如图: 5.4有一时钟RS 触发器如题图5.4所示，试画出它的输出端。

的波形。

初态Q =0-解：波形如图：(b题图(a) (b)题图5.45.5设具有异步端的主从JK 触发器的初始状态Q =0,输入波形如题图5.5所示，试画出输出端Q 的波形。

CLKk题图5.5解：波形如图:CLK5.6设题图5.6的初始状态为0 21 Qo =000,在脉冲CLK 作用下，画出0、0、0的波形（所用 器件都是CD4013）o S D 、R D 分别是CD4013高电平有效的异步置1端，置。

端。

题图5.6解：波形如图:I II I I II I I I(-1__L-. I I --I_L-I I —I__L-1 1 1 1 1 1 0 1 1 1 Illi 1 -J_L- 1 Illi Illi —r i i H — i i i 1(-J__L- 1 1 1 1 1 1 -Hi i /III K I 1 1 1 1 1 1 1 1 o : | | IIII IIII i -i―i - i IIII i i i U_ i i i i i ii -i —i — i i i i i i t; ; 1 1 1 1 1 01 I IIII i [ i i i i —i i—i i ii i.1 1」 1 1 1 IIII IIII IIII1 1 11 1 1 1 1 1 oljiiii i i i i iiiii i ! i i i , 1 1 1——1tnmjwwi.,r -: ~: ~: : ~: ~: ~: ~: ~: ~: ~: ~: ~: ~~: ~: t5.7设题图5.7电路两触发器初态均为0,试画出0、0波形图。

第五章 触发器5.1习题类型1．给定触发器输入信号的波形，求对应的输出波形2. 触发器的应用。

包括触发器存储功能的应用，触发器分频/计数功能的应用。

5.2 习题1.逻辑电路如图题1所示，已知CP 和A 的波形，画出触发器Q 0、Q 1端的波形，设触发器的初始状态为0。

图题12.逻辑电路如图题2所示，已知CP 和A 的波形，画出触发器Q 0、Q 1端的波形，设触发器的初始状态为0。

图题23.设主从JK 触发器的初始状态为0，CP 、J 、K 信号如图题3所示，试画出触发器Q 端的波形。

4．维持—阻塞D 触发器的初始状态为0，CP 、D 信号如图题4所示，试画出触发器Q 端的波形。

CP J K5.一个触发器的特性方程为nn Q Y X Q ⊕⊕=+1，试用下列两种触发器实现这种触发器的功能。

（1）JK 触发器； （2）D 触发器。

1Q Q CPAAQ CP A图题3CPD图题45.3 习题答案1. Q 0、Q 1端的波形见图解1。

CP A Q Q 1A CP Q1Q 0图解1 图解22. Q 0、Q 1端的波形见图解2。

3. Q 端的波形见图解3。

J K CP Q图解3 图解4 4. Q 端的波形见图解4。

5. 解：（1）JK 触发器：将JK 触发器的J 、K 端相并，再由输入端T 加以控制，则可以构成T 触发器，其特性方程为：nn Q T Q ⊕=+1。

若要实现特性方程为n n Q Y X Q⊕⊕=+1的功能，只要使：Y X T ⊕=,对应的逻辑电路见图解5（a ）。

XYQQ（a ） （b ）图解5（2）D 触发器:先将D 触发器转变成T 触发器，其特性方程为：n n Q T Q⊕=+1。

若要实现特性方程n n Q Y X Q ⊕⊕=+1的功能，只要使：Y X T ⊕=,对应的逻辑电路见图解5（b ）。

CP D Q。

触发器复习题及答案班级： 姓名： 学号：4.1 分析图题4.1所示RS 触发器的功能，并根据输入波形画出Q 和Q 的波形。

4.2 边沿触发器接成图题4.3(a)、 (b)、 (c)、 (d)所示形式，设初始状态为0，试根据图(e)所示的CP 波形画出Q a 、Q b 、Q c 、Q d 的波形。

QQR S“1”(a )(b )(c )1234CP“0”4.3 维持阻塞D 触发器接成图题4.3(a)、 (b)、 (c)、 (d)所示形式，设触发器的初始状态为0，试根据图(e)所示的CP 波形画出Q a 、Q b 、Q c 、Q d 的波形。

(e)4.4 下降沿触发的JK 触发器输入波形如图题4.4所示，设触发器初态为0，画出相应输出波形。

DQ aDCPQ bDQ cDQ CP“0”(a )(b )(c )(d )CP JK“1”“0”“0”4.5 边沿触发器电路如图题4.5所示，设初状态均为0， 试根据CP 波形画出Q 1、Q 2的波形。

4.6 边沿触发器电路如图题4.6所示，设初状态均为0，试根据CP 和D 的波形画出Q 1、 Q 2的波形。

2CP“0”2CPD “0”4.7 边沿T 触发器电路如图题4.7所示，设初状态为0，试根据CP 波形画出Q 1、Q 2的波形。

Q Q 1234CP“0”习题答案4.1 输出波形如图题K4.1所示。

图题K 4.14.2 输出波形如图题K4.2所示。

图题K 4.24.3 输出波形如图题K4.3所示。

图题K 4.34.4 输出波形如图题K4.4所示。

CPJKQ图题K 4.44.5 输出波形如图题K4.5所示。

CPQ1Q2图题K 4.5 4.6 输出波形如图题K4.6所示。

图题K4.64.7 输出波形如图题K4.7所示。

图题K4.7。

第3章习题一、单选题1．1个触发器可记录一位二进制代码，它有（C ）个稳态。

A）0 B）1 C）2 D）32．对于JK触发器，若J=K，则可完成（C ）触发器的逻辑功能。

A）D B）RS C）T D）T'3．对于JK触发器，若K=J则可完成（A ）触发器的逻辑功能。

A）D B）RS C）T D）T'4．基本RS锁存器输入端禁止的情况为（A ）。

A）R=1 S=1 B）R=1 S=1C）R=0 S=0 D）RS=05．触发器的异步置位端Set、Clr不能同时取值为（A ）。

A）Set=1，Clr=1 B）Set=0，Clr=0C）Set=1，Clr=0 D）Set=0，Clr=16．JK触发器在J、K端同时输入高电平，处于（D ）功能。

A）置0 B）置1 C）保持D）翻转7．时序逻辑电路的特点是（C ）。

A）仅由门电路组成B）无反馈通路C）有记忆功能D）无记忆功能8．4个触发器构成的8421BCD码计数器共有（A ）个无效状态。

A）6 B）8 C）10 D）49．4位二进制计数器计数容量为（C ）。

A）4 B）8 C）16 D）1010．要构成五进制计数器，至少需要（D ）个触发器。

A）2 B）3 C）4 D）511．N进制计数器的特点是设初态后，每来（C ）个Clk，计数器又重回初态。

A）N-1 B）N+1 C）N D）2N12．将两片4位二进制同步加法计数器芯片级联，最大可构成（C ）进制计数器。

A）16 B）255 C）256 D）10013．由4个触发器组成的二进制加法计数器，当初始状态为1010时，经过（C ）个Clk脉冲，计数器的状态会变为0101。

A）4 B）10 C）11 D）1614．触发器符号中Clk输入端的小圆圈表示（D ）。

A）高电平有效B）低电平有效C）上升沿触发D）下降沿触发二、判断题1. 触发器有互补的输出，通常规定Q=1、Q=0称触发器为0态。

（✗）2. D触发器的特性方程为Q n+1=D，与Q n无关，所以它没有记忆功能。

触发器练习题一、判断题1.由逻辑门组成的各种触发器属于电平异步时序逻辑电路（）2、rs、jk、d和t四种触发器中，唯有rs触发器存在输入信号的约束条件（）3、与非门的输入端加有低电平时，其输出端恒为高电平。

（）4、数字电路可以分为组合逻辑电路和时序逻辑电路两大类。

（）5.时序逻辑电路中存在反馈，其输出不仅取决于当时的输入，还取决于电路的最后状态。

（6）组合逻辑电路的输出只与当时的输入有关，与电路的最后状态无关，没有记忆功能。

（7）触发器是时序逻辑电路的基本单元。

（）8、时序逻辑电路由组合逻辑电路和存储电路构成。

（）9.触发器的反转条件由触发器输入和时钟脉冲决定。

（）10、组合逻辑电路任何时刻的输出不仅与该时刻的输入状态有关，还与先前的输出状态有关。

（）11.译码器和比较器属于组合逻辑电路。

12、数字电路可分为组合逻辑电路和时序逻辑电路。

13.全加器是一种逻辑电路，它将两个1位二进制数相加，并考虑低进位。

14.实现相同逻辑功能的逻辑电路可以不同。

15.解码是编码的逆过程。

16、寻找组合逻辑电路输入输出关系表达式的过程和方法,是组合逻辑电路的设计过程.17、公式化简法有时不容易判断结果是否最简.18、实现同一逻辑功能的电路是唯一的.19、加法器可以有并行进位加法器.20.七段显示解码器有两个连接：公共阳极和公共阴极显示21、一个班级有80个学生，现采用二进制编码器对每位学生进行编码，则编码器输出至少5位二进制数才能满足要求22.高级有效显示解码器可驱动公共阴极连接数码管23，低级有效显示解码器可驱动公共阳极连接数码管24，高级有效显示解码器可驱动公共阳极连接数码管25，低电平有效显示解码器可以驱动公共阴极连接的数码管26。

由同一CP控制的每个触发器的计数器称为异步计数器（）27。

每个触发器具有不同信号源的计数器称为同步计数器（）28。

一个触发器可以存储两个二进制数（）29和D。

触发器只有时钟脉冲上升沿的有效变化。

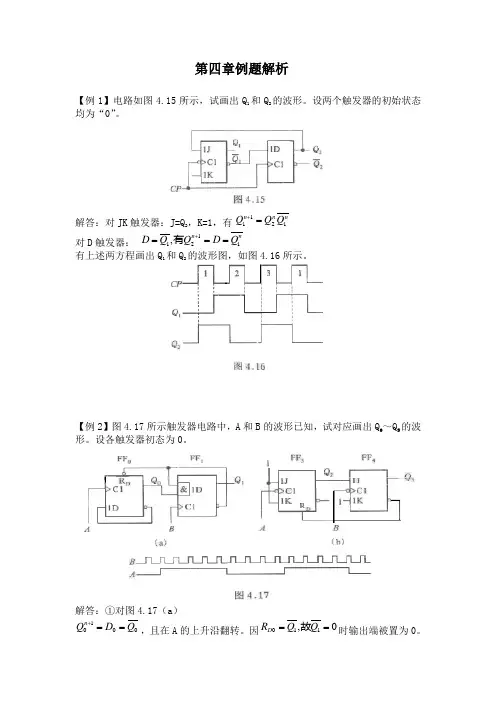

第四章例题解析【例1】电路如图4.15所示，试画出Q 1和Q 2的波形。

设两个触发器的初始状态均为“0”。

解答：对JK 触发器：J=Q 2，K=1，有nn n Q Q Q 1211=+ 对D 触发器： nn Q D Q Q D 1121,===+有有上述两方程画出Q 1和Q 2的波形图，如图4.16所示。

【例2】图4.17所示触发器电路中，A 和B 的波形已知，试对应画出Q 0～Q 3的波形。

设各触发器初态为0。

解答：①对图4.17（a ）0010Q D Q n ==+，且在A 的上升沿翻转。

因0,110==Q Q R D 故时输出端被置为0。

n nn Q Q D Q 10111==+，且在B 的上升沿翻转。

②对图4.17（b ）n n n n Q Q K Q J Q 222212=+=+，且在A 的下降沿翻转。

因为0332==Q Q R D ，所以时输出端被置为0。

n n n n n Q Q Q K Q J Q 3233313=+=+，且在B 的下降沿翻转。

Q 0、Q 1、Q 2、Q 3的波形如图4.18所示。

【例3】试画出主从结构RS 触发器转换成D 、T 、T ’及JK 型触发器的电路。

解答：RS 型触发器的特性方程为1=•+=+S R Q R S Q n n（1）RS →DD 触发器的特性方程为：n n n DQ D Q D D Q +=+==+)1(1 与RS 触发器的特性方程比较可得： S=D D R =根据方程式S=D ，D R =画出逻辑电路图，如图4.19所示。

（2）RS →TT 触发器的特性方程为：n n n Q T Q T Q+=+1与RS 触发器的特性方程比较可得：T R Q T S n==,但是当1,1==nQ T 时，出现R=1、S=1，不满足R ·S=0的约束条件。

故将T 触发器的特性方程变换为nn n n n n Q Q T Q T Q T Q T Q +=+=+1 与RS 触发器的特性方程联解可得：n n TQ R Q T S ==,根据方程式画出逻辑电路图，如图4.20所示。

《脉冲数字电路—触发器》试题姓名_________学号_________一、填空题：（每空1分，共30分）1、触发器具有两个互补的输出端Q和Q，定义Q＝1、Q＝0为触发器的____状态；Q＝0、Q＝1为触发器的______状态。

2、同步RS触发器的的改变是与________________信号同步的。

3、按逻辑功能分，触发器主要有___________、___________、___________和_____________、__________五种类型。

4、触发器的S D端、R D端可以根据需要预先将触发器置______或置______，不受__________________的同步控制。

5、按CP触发方式分，触发器主要有________触发、________触发、_______触发和主从触发四种类型。

6、RS触发器具有_________、_________、________三项逻辑功能。

7、凡是具有_________、_________、________和_______四项逻辑功能的触发器称为JK触发器。

8、主从RS触发器是由两个____________触发器组成，前级称_______触发器，后级称______触发器。

9、在CP作用下，输入信号T=0时，触发器_______________；T=1时，触发器状态发生________________，这种触发器称为T触发器。

10、对于JK触发器，若初态Q n=1，当J=K=1时，Q n+1=_______。

11、对于T型触发器，若初态Q n=1，欲使Q n+1=0，则T=____。

12、D型触发器的初态Q n=0，欲使Q n+1=1，则D=________。

13、电路如图，若初态Qn=1，则次态Q n+1=_______。

二、单选题：（每小题2 分，共20 分）1、基本RS触发器电路中，当触发脉冲消失后，其输出状态( )A、恢复原状态B、保持现状态C、0状态D、1状态2、基本RS触发器处于1状态时，其对应的输出端Q和Q分别为( )A 、Q=0 Q=1B 、Q=1 Q=0C 、Q=1 Q=1D 、Q=0 Q=03、同步RS 触发器禁止( )A 、R 端、S 端同时为1B 、R 端、S 端同时为1C 、R 端、S 端同时为0D 、R 端、S 端同时为04、右图中，由JK 触发器构成了( ) A 、D 触发器 B 、基本RS 触发器 C 、T 触发器 D 、同步RS 触发器5、对于JK 触发器，输入J=0、K=1，CP 脉冲作用后，触发器的状态应为( ) A 、不定 B 、置0 C 、置1 D 、翻转6、右图中，由JK 触发器构成了( ) A 、D 触发器 B 、基本RS 触发器 C 、T 触发器 D 、同步RS 触发器7、T ′ 触发器的逻辑功能是( )A 、置0、置1B 、保持、翻转C 、翻转D 、置1、翻转8、JK 型触发器欲实现Q n+1=Q n 逻辑功能，J 、K 取值的正确组合是： A 、J=0 K=0 B 、J=0 K=1 C 、J=1 K=0 D 、J=1 K=19、下列触发器中不能克服空翻现象的是( )A 、主从RS 触发器B 、主从JK 触发器C 、边沿触发器D 、同步RS 触发器 10、RS 触发器波形如图，则该触发器为( )A BC三、分析、作图题：（共50分） 1、同步RS 触发器的初始状态Q=0。

一、单选题1、输入高有效的基本RS锁存器在使用时要尽量避免R、S输入同时为高电平（逻辑1）的组合，否则输出（）。

A.状态不确定B.全1C.全0D.0态正确答案：C解析：A、只是在高电平同时撤销后的状态无法确定，因为门电路的延迟等因素。

B、基本RS锁存器由两个输入输出交叉耦合的或非门构成，输入高有效。

或非门的特性是有1出02、双稳态电路有（）个稳态，可用于存储一位二进制数码。

A.0B.1C.2D.3正确答案：C3、使用基本RS锁存器（或非门构成的）时必须遵循的约束条件是（），否则会输出非法状态。

A.R+S≠2B.R+S=0C.RS=0D.R+S=2正确答案：C4、初态为1态的R̅S基本锁存器（复位、置数信号低有效），若锁存器要输出0态，输入的R̅、S可以是（）。

A.R̅=0,S̅=0B. R̅=0,S̅=1C. R̅=1,S̅=0D. R̅=1,S̅=1正确答案：B解析：B、复位低有效5、基本RS锁存器加一个同步信号CP和两个（）门可以实现同步信号高有效的同步RS锁存器。

A.与非B.与C.或D.或非正确答案：B6、D触发器具有数据锁存功能，如果将输入D与Q̅端相连，也可以实现（）触发器的功能。

A.RSB.TC.T'D.JK正确答案：C二、多选题1、使用基本R̅S锁存器时（与非门构成的），必须遵循的约束条件是（），否则会输出非法状态。

A.输入不可以同时有效B.输入不能同时为1C.输入不能同时为0D. R̅+S̅=1正确答案：A、C、D2、初态为0态的基本RS锁存器（或非门构成的），若锁存器要继续保持0态输出，输入R、S可以是（）。

A.R=0,S=0B. R=0,S=1C. R=1,S=0D. R=1,S=1正确答案：A、C3、同步D锁存器（）。

A.没有复位与置数功能B.使用时没有约束条件C.对电平敏感D.有数据锁存功能正确答案：B、C、D4、4个（）加一个反相器可以构成同步信号（）电平有效的同步D锁存器。

第5章触发器5.1 RS触发器自测练习1．或非门构成的基本RS触发器的输入S=1、R=0，当输入S变为0时，触发器的输出将会（）。

（a）置位（b）复位（c）不变2．与非门构成的基本RS触发器的输入S=1，R=1，当输入S变为0时，触发器输出将会（）。

（a）保持（b）复位（c）置位3．或非门构成的基本RS触发器的输入S=1，R=1时，其输出状态为（）。

（a）Q=0，Q=1 （b）Q=1，Q=0（c）Q=1，Q=1 （d）Q=0，Q=0 （e）状态不确定4．与非门构成的基本RS触发器的输入S=0，R=0时，其输出状态为（）。

（a）Q=0，Q=1 （b）Q=1，Q=0（c）Q=1，Q=1 （d）Q=0，Q=0 （e）状态不确定5．基本RS触发器74LS279的输入信号是（）有效。

（a）低电平（b）高电平6．触发器引入时钟脉冲的目的是（）。

（a）改变输出状态（b）改变输出状态的时刻受时钟脉冲的控制。

7．与非门构成的基本RS触发器的约束条件是（）。

（a）S+R=0 （b）S+R=1（c）SR=0 （d）SR=18．钟控RS触发器的约束条件是（）。

（a）S+R=0 （b）S+R=1（c）SR=0 （d）SR=19．RS触发器74LS279中有两个触发器具有两个S输入端，它们的逻辑关系是（）。

（a）或（b）与（c）与非（d）异或10．触发器的输出状态是指（）。

（a）Q （b）Q答案：1．c 2．c 3．d 4．c 5．A 6．b 7．b 8．c 9．b10．a5.2 D 触发器自测练习1．要使电平触发D 触发器置1，必须使D=（ ）、CP=（ ）。

2．要使边沿触发D 触发器直接置1，只要使S D ＝（ ）、R D ＝（ ）即可。

3．对于电平触发的D 触发器或D 锁存器，（ ）情况下Q 输出总是等于D 输入。

4．对于边沿触发的D 触发器，下面（ ）是正确的。

（a ）输出状态的改变发生在时钟脉冲的边沿 （b ）要进入的状态取决于D 输入 （c ）输出跟随每一个时钟脉冲的输入 （d ）（a ）（b ）和（c ） 5．“空翻”是指（ ）。

《数字电子技术基础》试卷一一填空题(22分每空2分)1、A 0 , A 1 ________ 。

2、JK触发器的特性方程为：。

3、单稳态触发器中，两个状态一个为态，另一个为态.多谐振荡器两个状态都为态，施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关，而与无关。

5、某数/模转换器的输入为8位二进制数字信号(D7~D0)，输出为0〜25.5V的模拟电压。

若数字信号的最低位是“1其余各位是“0”则输出的模拟电压为。

6、一个四选一数据选择器，其地址输入端有个。

二、化简题(15分每小题5分)用卡诺图化简逻辑函数，必须在卡诺图上画岀卡诺圈1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15)2) L(A, B,C,D) m(0,13,14,15) d(1,2,3,9,10,11)利用代数法化简逻辑函数，必须写岀化简过程3)F(A,B,C) AB ABC A(B AB)三、画图题(10分每题5分)据输入波形画输岀波形或状态端波形(触发器的初始状态为0)1、AJLBB丁L2、rLrmrLHT1 ~h 1< [i ~~i~■四、分析题(17分)1、分析下图，并写岀输岀逻辑关系表达式，要有分析过程(2、电路如图所示，分析该电路，画出完全的时序图，并说明电五、设计题（28分）1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列岀控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。

（8分）六、分析画图题（8分）画岀下图所示电路在V作用下，输岀电压的波形和电压传输特性74LS138功能表如下:2 / 26（勿74LS161功能表 清零 预置 使能 时钟 预置数据输入 输出 RD LDEP ETCPD C B AQ D Q C Q B Q A L XX X X XXXXL L L L H L X XT D C B AD C B A H H LXX XXXX 保 持 HH X LX XXXX 保 持 HHH HTXXXX计 数《数字电子技术基础》试卷一答案一、 填空题（22分每空2分）n 1nn1、A ，A2、Q JQ KQ3、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、 化简题（15分 每小题5分）1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15) = A BDG1 G 2A G 2BC BAY 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7 X H X X X XHHHHHHHHXX HX X XHHHHHHHHL XX XXXHHHHHHHHH L LL L L LHHHHHHHLL H HLHHHHHH H L LL H L HHLHHHHHLHHHHHLHHHHH L LH L L HHHHLHHH H L LH LH HHHHHLHH H L LH HLHHHHHHLHH L LH HHHHHHHHHLH L LH L L输 入输出2)L(A,B,C,D) m(0,13,14,15) d(1,2,3,9,10,11) AB AD AC3)F(A,B,C) AB ABC A(B AB) A B BC AB AB A B BC A 0 三、画图题（10分每题5分） 1、n2、 rA 1钉厂LTLrLTLRr 1 U1―r丁 H ： ■ ： um四、分析题（17分）1、（6 分） L A B2、（11 分） 五进制计数器12 34 5 67 8 9.JWWWWL五、设计题（28分） 1、(20 分) 1 ）根据题意，列岀真值表 由题意可知，令输入为 A 、B 、C 表示三台设备的工作情况,A B C R Y G 0 0 01 1 0 00 10 1 0 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 0 1 0 1 0 1 1 0 0 11 0 1 0 0 11 10 0 1“1”表示正常，“0”表示不正常，令输岀为 R ，Y ，G 表示红、黄、绿二个批示灯的状态，“1”表示亮，“0”表示灭。

触发器习题及其答案1.由与非门组成的基本RS 触发器中输入图P5.1所示R D ’和S D ’的电压波形，试画出输出Q 和Q ’端的电压波形。

设触发器的初始状态为Q=0。

图 P5.1解：2.已知同步D 触发器CP 和D 端的输入电压波形如图P5.5所示，试画出输出Q端的电压波形。

设触发器的初始状态为Q=0。

图 P5.5解：3.已知同步JK 触发器输入CP 、J 、K 的电压波形如图P5.6所示，试画出输出Q和Q ’端的电压波形。

设触发器的初始状态为Q=0。

图 P5.6解：R D ’ S D ’ Q Q ’CPDCPD Q CP J K Q Q ’CP JK4.TTL 边沿JK 触发器如图P5.7（a ）所示，输入CP 、J 、K 端的电压波形如图P5.7所示，试对应画出输出Q 和Q ’端的电压波形。

设触发器的初始状态为Q=0。

图 P5.7解：5.图P5.8(a)～(l)所示各边沿JK 触发器的初始状态都为1状态，试对应图P5.8(m)输入的CP 电压波形画出各触发器输出Q 端的电压波形。

1J Q C1 1K Q ’ CPJ KCP JK QQ ’解：6.图P5.9(a)～(h)所示各边沿D 触发器的初始状态都为0状态，试对应图P5.9(i)输入的CP 电压波形画出各触发器输出Q 端的电压波形。

解：CP Q1-(b)Q5-(f) Q8-(i) CP Q4-(e) Q6-(g) Q7-(h)7.试写出图P5.10所示各触发器的特性方程，并注明使用时钟条件。

解：(b)nnnnnnn QA QQ A AQ QQ A Q11111111)()(=+=⊕=+(c) nn n Q A Q A D Q 2212+===+8.在图P5.12(a)所示的电路中输入图P5.12(b)所示的CP 、A 、B 的电压波形，试写出它的特性方程，并画出输出Q 端的电压波形。

设触发器的初始状态为Q=0。

解：A K J ==⊙B=AB+B ACP 下降沿有效9.根据图P5.14(a)给定的逻辑电路和图P5.14(b)所示CP 的电压波形，试画出Q 0和Q 1端的电压波形。

第14章触发器和时序逻辑电路一、选择题：1、相同计数器的异步计数器和同步计数器相比，一般情况下（）A。

驱动方程简单 B. 使用触发器个数少C. 工作速度快 D。

以上都不对2、n级触发器构成的环形计数器,其有效循环的状态数是（ )A. n个 B。

2个 C. 4个 D. 6个3、下图所示波形是一个( )进制加法计数器的波形图.试问它有（ )个无效状态。

A .2； B. 4 ; C。

6； D. 12PQ1Q2Q34、设计计数器时应选用( )。

A．边沿触发器 B．基本触发器C．同步触发器 D．施密特触发器5、一块7490十进制计数器中，它含有的触发器个数是( )A。

4 B. 2 C。

1 D. 66、n级触发器构成的扭环形计数器,其有效循环的状态数是( )A。

2n个 B。

n个 C. 4个 D。

6个7、时序逻辑电路中一定包含（）A。

触发器 B。

组合逻辑电路 C.移位寄存器 D。

译码器8、用n个触发器构成计数器，可得到的最大计数长度为（）A. 2n B。

2n C。

2n D.n9、有一个移位寄存器,高位在左，低位在右，欲将存放在其中的二进制数乘上（4）10，则应将该寄存器中的数( ）A。

右移二位 B.左移一位 C. 右移二位 D.左移一位10、某时序逻辑电路的状态转换图如下，若输入序列X=1001时，设起始状态为S1，则输出序列Z=（） X/Z 0/11/0 S1 S2 0/01/1A。

0101 B。

1011 C。

0111 D。

100011、、一位8421BCD码计数器至少需要( ）个触发器A。

4 B. 3 C.5 D.1012、利用中规模集成计数器构成任意进制计数器的方法有（ ABC ）A.复位法B.预置数法 C。

级联复位法13、在移位寄存器中采用并行输出比串行输出（ )。

A.快 B。

慢 C.一样快 D。

不确定14、用触发器设计一个24进制的计数器，至少需要（ )个触发器。

A。

5 B。
