阵列乘法器的基本原理

6位有符号补码阵列乘法器一. 简介在计算机科学和数字电路设计中，6位有符号补码阵列乘法器是一种重要的电路组件。

补码是一种表示有符号数的编码方式，能够有效地表示负数。

本文将深入探讨6位有符号补码阵列乘法器的原理、设计和应用，并分享对该电路的观点和理解。

二. 原理1. 有符号补码表示有符号补码是一种在计算机中表示负数的常用编码方式。

在6位有符号补码中，最高位表示符号位，0代表正数，1代表负数。

其余位表示数值部分，通过取反加一的方式对负数进行编码。

2. 阵列乘法器阵列乘法器是一种用于执行乘法运算的电路。

6位有符号补码阵列乘法器能够以比较高的效率和较小的面积完成乘法运算。

其主要原理是将乘法运算拆分为多个部分，使用并行的方式进行计算，并最后将结果相加得到最终的乘积。

三. 设计1. 输入和输出6位有符号补码阵列乘法器一般包含两个输入，分别是被乘数和乘数，以及一个输出，即乘积。

被乘数和乘数的输入位数都为6位。

2. 乘法计算乘法计算是6位有符号补码阵列乘法器的核心部分。

它首先对乘数进行拆分，每一位与被乘数相乘，从而生成多个部分乘积。

接下来，对这些部分乘积进行累加，最后得到乘积的结果。

该阵列乘法器的设计需要考虑到乘法运算可能会出现的溢出和进位问题。

3. 控制逻辑6位有符号补码阵列乘法器还需要一些控制逻辑来控制乘法计算的顺序和结果的输出。

这些控制逻辑一般包括时钟信号、使能信号和清零信号等。

四. 应用1. 数字信号处理6位有符号补码阵列乘法器在数字信号处理领域得到广泛应用。

它能够高效地进行乘法运算，常用于滤波器等算法的实现。

2. 图像处理图像处理中经常需要进行像素之间的乘法运算，例如图像增强、滤波和特征提取等。

6位有符号补码阵列乘法器可以在图像处理中快速完成这些乘法运算。

3. 神经网络神经网络是人工智能领域的热门研究方向。

6位有符号补码阵列乘法器能够提供高效的乘法运算支持，可以在神经网络的训练和推理过程中扮演重要角色。

乘法器的工作原理
乘法器是一种用于实现数字乘法运算的电路或器件。

它将两个输入的数字进行相乘，并得到其乘积作为输出。

乘法器的工作原理基于逻辑门电路的组合与串联。

乘法器通常是由多个部分组成的，其中包括乘法器的位数、运算规则以及乘法器内部的逻辑门电路。

这些部分协同工作以实现精确且高效的乘法运算。

在一个典型的乘法器中，输入信号将首先被分为不同的位数。

每一位数将被独立处理，并最终合并以得到最终的乘积结果。

每个位数的处理过程包括了多个逻辑运算，例如与门、或门和异或门。

为了完成乘法运算，乘法器将两个输入位进行逐位相乘。

这里的位可以是二进制位，也可以是十进制位。

逐位相乘的方法可以通过一系列的逻辑门电路来实现。

这些逻辑门电路可以对输入位进行操作，并生成相乘位的输出。

在乘法器中，最低有效位（LSB）的运算最先进行。

在相邻的
位运算完成后，它们的结果会被以并行的方式传递给下一位的运算。

这样一直进行到最高有效位（MSB）的运算完成。

最后，所有位的乘法结果会被整合在一起，形成最终的乘积。

乘法器的性能取决于其位数和逻辑门电路的设计。

更高的位数会产生更精确的乘法结果，但也会增加乘法器的复杂性和功耗。

因此，在设计乘法器时需要权衡精确性和性能之间的关系。

总之，乘法器是一种通过组合逻辑门电路来实现数字乘法运算的电路或器件。

它将输入信号分解为不同的位数，并使用逻辑门电路逐位相乘。

最后，将每个位的乘法结果合并在一起，得到总体的乘积输出。

乘法器工作原理
乘法器是一种电子设备，用于实现两个数字（或模拟）信号的乘法运算。

其工作原理可以简单地描述如下：
1. 输入信号：乘法器通常有两个输入端，分别用于接收待相乘的数字信号A和B。

2. 位展开：乘法器将输入信号A和B进行位展开操作，即将
每一个输入位（或字节）进行分离和独立处理。

这可以通过触发器、逻辑门电路等实现。

3. 部分乘积计算：对每一对输入位进行乘法运算，并将结果存储在部分乘积寄存器中。

这可以通过加法器电路来实现，其中每一个乘积被加到累加器中。

4. 乘积累加：将所有的部分乘积相加得到最终的乘积结果。

这可以通过多级加法器电路来实现。

一般来说，乘法器采用树形结构或布斯-舍乘法算法（Booth's algorithm）来提高计算效率。

5. 结果输出：输出端给出乘法运算的结果。

根据需求，这个结果可以是数字信号，模拟电压或电流等形式。

乘法器的工作原理可以根据底层电路和算法的不同而有所变化。

现代的乘法器采用复杂的电路设计和优化算法，以实现更高的运算速度和精度。

乘法器原理
乘法器是一种用于执行乘法运算的数字电路。

它通常由多个逻辑门、寄存器和时钟信号组成。

乘法器的主要原理是将两个输入数（被乘数和乘数）进行相乘，然后输出它们的乘积。

乘法器的输入是一系列位（比特），每个位代表一个二进制数。

这些输入位通过逻辑门来实现不同位上的相乘。

一般来说，较高位的输入乘数与较低位的被乘数相乘后，得到的乘积需要左移若干位。

这个左移操作可以通过使用寄存器和时钟信号来完成。

乘法器可以分为多种类型，其中最常见的是布斯乘法器和Wallace树乘法器。

布斯乘法器通过将被乘数和乘数进行分割，并使用部分积和约化乘法器来实现乘法运算。

Wallace树乘法
器是一种高效的乘法器类型，它通过将乘法操作转化为加法操作来提高运算速度。

这种乘法器通常使用布斯乘法器和连锁加法器来实现。

乘法器的输出是乘法的结果，通常也是一系列位（比特）。

输出可以进一步用于其他计算或者存储在寄存器中。

同时，乘法器也可以进一步扩展为多位乘法器，用于执行更大位数的乘法操作。

综上所述，乘法器是一种将两个输入数进行相乘的数字电路。

它的原理是利用逻辑门、寄存器和时钟信号来实现乘法运算。

乘法器可以分为不同类型，其中最常见的是布斯乘法器和
Wallace树乘法器。

乘法器的输出是乘法的结果，通常用于其他计算或者存储在寄存器中。

阵列乘法器的基本原理
阵列乘法器是一种高效的数字电路，用于实现大规模的乘法运算。

它的基本原理是将乘法运算分解为多个小的乘法运算，然后通过并行计算的方式来加速整个乘法过程。

阵列乘法器通常由多个乘法器和加法器组成，其中乘法器用于计算两个数的乘积，加法器用于将多个乘积相加得到最终结果。

这些乘法器和加法器被排列成一个二维的矩阵，每个乘法器都与相邻的乘法器和加法器相连。

在阵列乘法器中，输入的两个数被分解为多个小的位数，然后每个位数都被送到相应的乘法器中进行计算。

例如，如果输入的两个数是8位二进制数，那么它们将被分解为8个小的位数，每个位数都由一个乘法器和一个加法器计算。

这些乘法器和加法器被排列成一个8×8的矩阵，每个乘法器都与相邻的乘法器和加法器相连。

在阵列乘法器中，每个乘法器都可以同时计算多个位数的乘积，因此整个乘法过程可以并行计算。

这使得阵列乘法器比传统的乘法器更快，特别是在处理大规模的乘法运算时。

阵列乘法器还可以通过一些优化技术来进一步提高性能。

例如，可以使用更快的乘法器和加法器，或者使用更高效的算法来分解输入的数。

此外，还可以使用流水线技术来进一步提高计算速度。

阵列乘法器是一种高效的数字电路，用于实现大规模的乘法运算。

它的基本原理是将乘法运算分解为多个小的乘法运算，然后通过并行计算的方式来加速整个乘法过程。

在实际应用中，阵列乘法器可以通过一些优化技术来进一步提高性能，从而满足不同的应用需求。

阵列乘法器课课程设计一、教学目标本节课的学习目标包括以下三个方面：1.知识目标：学生需要掌握阵列乘法器的基本原理和操作方法，了解其在工作中的应用和优势。

2.技能目标：学生能够熟练使用阵列乘法器进行计算，提高计算效率，培养学生解决实际问题的能力。

3.情感态度价值观目标：通过学习阵列乘法器，学生能够培养对科学知识的热爱和探索精神，增强对数学学科的信心和兴趣。

二、教学内容本节课的教学内容主要包括以下几个部分：1.阵列乘法器的基本原理：介绍阵列乘法器的概念、工作原理和数学基础。

2.阵列乘法器的操作方法：讲解如何使用阵列乘法器进行计算，包括基本操作和高级应用。

3.阵列乘法器在工作中的应用：通过实际案例，展示阵列乘法器在各个领域中的应用和优势。

4.练习和拓展：布置相应的练习题，让学生巩固所学知识，并进行拓展训练。

三、教学方法为了提高教学效果，本节课将采用以下几种教学方法：1.讲授法：教师通过讲解，引导学生了解阵列乘法器的基本原理和操作方法。

2.案例分析法：教师通过分析实际案例，让学生了解阵列乘法器在工作中的应用和优势。

3.实验法：学生动手操作阵列乘法器，加深对知识的理解和记忆。

4.讨论法：学生分组讨论，分享学习心得和经验，互相促进。

四、教学资源为了支持教学内容和教学方法的实施，本节课将准备以下教学资源：1.教材：为学生提供权威、系统的学习资料。

2.多媒体资料：通过图片、视频等形式，丰富教学手段，提高学生的学习兴趣。

3.实验设备：为学生提供实地操作的机会，增强实践能力。

4.网络资源：引导学生利用网络资源进行拓展学习，拓宽知识面。

五、教学评估为了全面、客观地评估学生的学习成果，本节课将采用以下几种评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度。

2.作业：布置适量的作业，要求学生在规定时间内完成，通过作业的完成质量评估学生的掌握程度。

3.考试：安排一次课堂小测或期中期末考试，测试学生对知识的掌握和应用能力。

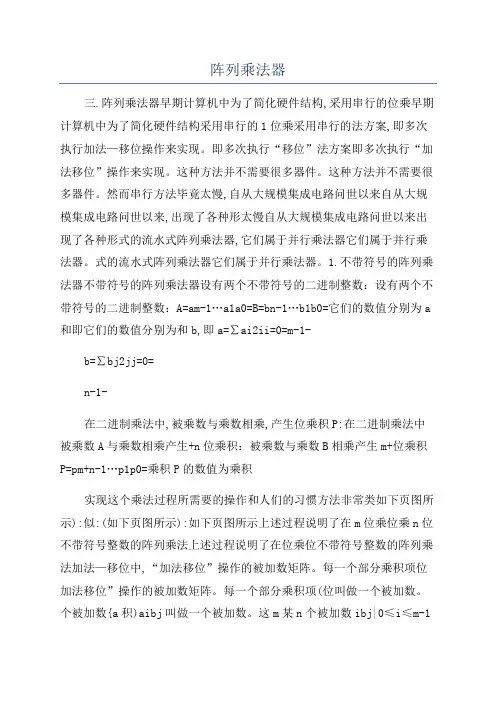

阵列乘法器三.阵列乘法器早期计算机中为了简化硬件结构,采用串行的位乘早期计算机中为了简化硬件结构采用串行的1位乘采用串行的法方案,即多次执行加法—移位操作来实现。

即多次执行“移位”法方案即多次执行“加法移位”操作来实现。

这种方法并不需要很多器件。

这种方法并不需要很多器件。

然而串行方法毕竟太慢,自从大规模集成电路问世以来自从大规模集成电路问世以来,出现了各种形太慢自从大规模集成电路问世以来出现了各种形式的流水式阵列乘法器,它们属于并行乘法器它们属于并行乘法器。

式的流水式阵列乘法器它们属于并行乘法器。

1.不带符号的阵列乘法器不带符号的阵列乘法器设有两个不带符号的二进制整数：设有两个不带符号的二进制整数：A=am-1…a1a0=B=bn-1…b1b0=它们的数值分别为a 和即它们的数值分别为和b,即a=∑ai2ii=0=m-1-b=∑bj2jj=0=n-1-在二进制乘法中,被乘数与乘数相乘,产生位乘积P:在二进制乘法中被乘数A与乘数相乘产生+n位乘积：被乘数与乘数B相乘产生m+位乘积P=pm+n-1…p1p0=乘积P的数值为乘积实现这个乘法过程所需要的操作和人们的习惯方法非常类如下页图所示):似:(如下页图所示):如下页图所示上述过程说明了在m位乘位乘n位不带符号整数的阵列乘法上述过程说明了在位乘位不带符号整数的阵列乘法加法—移位中,“加法移位”操作的被加数矩阵。

每一个部分乘积项位加法移位”操作的被加数矩阵。

每一个部分乘积项(位叫做一个被加数。

个被加数{a积)aibj叫做一个被加数。

这m某n个被加数ibj|0≤i≤m-1和个被加数-和0≤j≤n-1}可以用某n个“与”门并行地产生(如右下图所-可以用m个门并行地产生(可以用)。

显然设计高速并行乘法器的基本问题,就在于缩短被加显然,设计高速并行乘法器的基本问题示)。

显然设计高速并行乘法器的基本问题就在于缩短被加数矩阵中每列所包含的1的加法时间的加法时间。

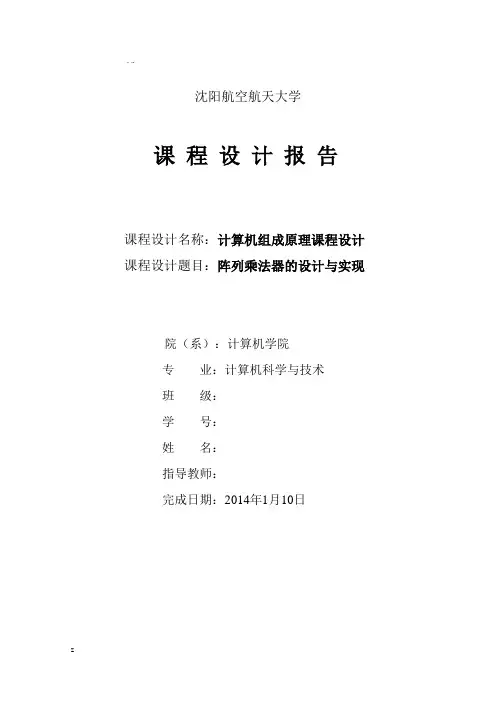

沈阳航空航天大学课程设计报告课程设计名称：计算机组成原理课程设计课程设计题目：阵列乘法器的设计与实现院（系）：计算机学院专业：计算机科学与技术班级：学号：姓名：指导教师：完成日期：2014年1月10日目录第1章总体设计方案 (1)1.1设计原理 (1)1.2设计思路 (2)1.3设计环境 (3)第2章详细设计方案 (3)2.1总体方案的设计与实现 (4)2.1.1总体方案的逻辑图 (4)2.1.2器件的选择与引脚锁定 (4)2.1.3编译、综合、适配 (5)2.2功能模块的设计与实现 (5)2.2.1一位全加器的设计与实现 (6)2.2.2 4位输入端加法器的设计与实现 (7)2.2.3 阵列乘法器的设计与实现 (10)第3章硬件测试 (13)3.1编程下载 (13)3.2 硬件测试及结果分析 (13)参考文献 (15)附录（电路原理图） (16)第1章总体设计方案1.1 设计原理阵列乘法器采用类似人工计算的方法进行乘法运算。

人工计算方法是用乘数的每一位去乘被乘数，然后将每一位权值对应相加得出每一位的最终结果。

如图1.1所示，用乘数的每一位直接去乘被乘数得到部分积并按位列为一行，每一行部分积末位与对应的乘数数位对齐，体现对应数位的权值。

将各次部分积求和，即将各次部分积的对应数位求和即得到最终乘积的对应数位的权值。

为了进一步提高乘法的运算速度，可采用大规模的阵列乘法器来实现，阵列乘法器的乘数与被乘数都是二进制数。

可以通过乘数从最后一位起一个一个和被乘数相与，自第二位起要依次向左移一位，形成一个阵列的形式。

这就可将其看成一个全加的过程，将乘数某位与被乘数某位与完的结果加上乘数某位的下一位与被乘数某位的下一位与完的结果再加上前一列的进位进而得出每一位的结果，假设被乘数与乘数的位数均为4位二进制数，即m=n=4,A×B可用如下竖式算出，如图1.1所示。

X 4 X3X2X1=A× Y4 Y3Y2Y1=BX4Y1X3Y1X2Y1X1Y1X4Y2X3Y2X2Y2X1Y2X4Y3X3Y3X2Y3X1Y3(进位) X4Y4 X3Y4 X2Y4 X1Y4Z8 Z7Z6Z5Z4Z3Z2Z1图1.1 A×B计算竖式X4 ,X3,X2,X1,Y4,Y3,Y2,Y1为阵列乘法器的输入端，Z1-Z8为阵列乘法器的输出端，该逻辑框图所要完成的功能是实现两个四位二进制既A(X)*B(Y)的乘法运算，其计算结果为C(Z) (其中A(X)=X4X3X2X1，B(Y)=Y4Y3Y2Y1，C(Z)=Z8Z7Z6Z5Z4Z3Z2Z1而且输入和输出结果均用二进制表示 )。

四川警安职业学院标准教案纸m+∑k=位×5位不带符号的阵列乘法器逻辑电路图图2-10为5 位×5 位不带符号的阵列乘法器的逻辑电路图，其中FA是我们前面讲过的5位×5位一位全加器，FA的斜线方向为进位输出，竖线方向为而所有被加数项的排列和前述A×B = P 乘法过程中的被加数矩阵相同。

图中阵列中最后一行构成了一位行波进位加法器，其时间延迟为(n - 1)2T。

当然，为了缩短加法时间，最下一行的行波进位加法器也可以用先行进位加法器来代替。

这种乘法器要实现n 位×n 位时，需要n ( n-1) 个全加器和n2个“与”门。

该乘法器的总的乘法时间可以估算如下：为“与门”的传输延迟时间，T f为全加器(FA)的进位传输延迟时间，假定用2级“与非”逻辑或者图2-11 对2求补器电路图。

这样，a i 以右的每一个输入位，包括a i自己，都保持不变，而i 以左的每一个输入位都求。

鉴于此，横向链式线路中的第i扫描级的输出C i为1的条件是：第级链式输入(即第i - 1级的输出C i - 1)C i - 1 = 1。

另外，最右端的起始链式输入C2-12 (n + 1)位×(n + 1)位带求补器的阵列乘法器逻辑方框图示出了(n + 1)位×(n + 1)位带求补器的阵列乘法器逻辑方框图。

通常，的乘法器又称为符号求补的阵列乘法器。

在这种逻辑结构中，共使用了三个求补器。

其中两个算前求补器的A和B在被不带符号的乘法阵列(核心部件)相乘以前，先变成正整数。

而算后求补器的作用则是：当两个输入操作数的符号不一致时，把运算结果变换成带符号的数。

a0和B = b n b n-1…b1b0均为用定点表示的(n + 1)位带符号整数。

由图A和B的码值输送给n位×n位不带符号的阵列乘法器，并由此产生A ×B = P = p2n-1…p1p0。

阵列乘法器设计实验报告
首先，我们对4位数字乘法运算进行了分析。

两个4位数相乘的结果为一个8位数，即最多需要8位的加法器来实现。

因此，我们将阵列乘法器划分为3个模块：乘法单元、加法器单元以及结果输出单元。

乘法单元是阵列乘法器中最核心的部分。

我们采用了一种基于乘法器意义的设计方法，将乘法运算分解为一系列的AND门和全加器。

具体地，我们将两个4位数的每一位相乘得到16个乘积，然后利用8个全加器将这16个乘积进行累加得到结果。

通过使用层层递进的方式，我们可以保证乘法运算的正确性。

加法器单元负责将乘法单元的结果进行累加。

在本实验中，我们使用了一个8位全加器来实现8位数的加法运算。

通过将乘法单元的结果与加法器单元的进位相连，可以保证每一位的进位都被正确地累加到下一位。

结果输出单元将加法器单元的结果进行输出。

由于乘法结果的有效位数是8位，因此我们只需要将加法器单元的前8位进行输出即可。

通过使用Verilog HDL对阵列乘法器进行了仿真和验证。

我们设计了一个测试平台，使用不同的输入进行了对阵列乘法器进行了测试。

实验结果表明，设计的阵列乘法器具有良好的性能和准确的计算结果。

总结来说，本实验设计了一种4位乘法器的阵列乘法器电路，并通过Verilog HDL进行了仿真和验证。

通过设计和测试，我们验证了该电路的正确性和高效性。

阵列乘法器是一种重要的数字逻辑电路，对于实现高速的数字乘法运算具有很高的实用价值。

补码阵列乘法器例题
补码阵列乘法器是一种用于进行数字乘法运算的电子电路，常用于计算机中的算术逻辑单
元（ALU）中。

下面我们来看一个例题，了解补码阵列乘法器的工作原理。

假设我们要计算两个8位二进制数的乘积：A = 10101010，B = 01010101。

首先，我们需要将
这两个二进制数转换为补码表示。

由于A是正数，补码表示和原码相同，所以A的补码为10101010。

而B是负数，我们需要将其转换为补码表示。

对于B的补码表示，我们需要先将其转换为反码，即将所有位取反。

所以B的反码为10101010。

接下来，将反码的所有位加1，得到B的补码：10101011。

接下来，我们使用补码阵列乘法器进行乘法运算。

补码阵列乘法器的基本原理是将两个补码数
的每一位都和另一个数的每一位相乘，然后将乘积相加得到最终结果。

首先，我们将A的补码（10101010）和B的补码（10101011）分别输入到补码阵列乘法器中。

然后，乘法器开始执行乘法操作。

依次将A的每一位和B的每一位相乘，并将结果保留在乘
法器的不同位上。

在乘法过程中，如果某位的乘积超过了8位，乘法器会自动将其截断为低8位。

此外，在进行
乘法计算后，乘法器会将所有结果相加得到最终的乘积。

经过补码阵列乘法器的计算，我们得到的结果为11011000，即补码表示的乘积。

希望通过上面的例题，你能对补码阵列乘法器有更深入的理解。

补码阵列乘法器在计算机中扮
演着重要的角色，它能够高效地进行乘法运算，并且适用于各种数字表示形式。

脉动阵列矩阵乘法器
脉动阵列矩阵乘法器是一种计算矩阵乘法的特殊硬件结构，通常用于高性能计算和并行处理。

下面是关于脉动阵列矩阵乘法器的简要解释：
1.脉动阵列（Systolic Array）：脉动阵列是一种并行计算结构，其特点是数据在结构
内部以“脉动”（pulse-like）的方式流动。

在矩阵乘法应用中，每个处理单元负责执行乘法和累加操作，而数据以流水线的形式在这些处理单元之间传递，形成高效的并行计算结构。

2.矩阵乘法器（Matrix Multiplier）：矩阵乘法是一种常见的线性代数运算，涉及两个
矩阵相乘。

在脉动阵列矩阵乘法器中，每个处理单元负责执行一个乘法和累加操作，从而实现高度并行的矩阵乘法。

3.工作原理：脉动阵列矩阵乘法器的工作原理是将输入矩阵的元素通过流水线方式传
送到处理单元，每个处理单元执行乘法和累加运算，然后将结果传递给下一个处理单元。

这种方式能够有效地利用硬件资源，提高计算速度。

4.应用领域：脉动阵列矩阵乘法器常用于需要大规模矩阵乘法计算的应用，例如图形
处理、信号处理、神经网络等领域。

其并行计算的特性使其在高性能计算环境中具有优势。

总体而言，脉动阵列矩阵乘法器是一种利用并行计算的硬件结构，用于加速矩阵乘法等线性代数运算。

沈阳航空航天大学课程设计报告课程设计名称：计算机组成原理课程设计课程设计题目：阵列乘法器的设计与实现院（系）：计算机学院专业：计算机科学与技术班级：学号：姓名：指导教师：完成日期：2014年1月10日目录第1章总体设计方案 01.1设计原理 01.2设计思路 (1)1.3设计环境 (2)第2章详细设计方案 (2)2.1总体方案的设计与实现 (3)2.1.1总体方案的逻辑图 (3)2.1.2器件的选择与引脚锁定 (3)2.1.3编译、综合、适配 (4)2.2功能模块的设计与实现 (4)2.2.1一位全加器的设计与实现 (5)2.2.2 4位输入端加法器的设计与实现 (6)2.2.3 阵列乘法器的设计与实现 (9)第3章硬件测试 (12)3.1编程下载 (12)3.2 硬件测试及结果分析 (12)参考文献 (14)附录（电路原理图） (15)第1章总体设计方案1.1 设计原理阵列乘法器采用类似人工计算的方法进行乘法运算。

人工计算方法是用乘数的每一位去乘被乘数，然后将每一位权值对应相加得出每一位的最终结果。

如图1.1所示，用乘数的每一位直接去乘被乘数得到部分积并按位列为一行，每一行部分积末位与对应的乘数数位对齐，体现对应数位的权值。

将各次部分积求和，即将各次部分积的对应数位求和即得到最终乘积的对应数位的权值。

为了进一步提高乘法的运算速度，可采用大规模的阵列乘法器来实现，阵列乘法器的乘数与被乘数都是二进制数。

可以通过乘数从最后一位起一个一个和被乘数相与，自第二位起要依次向左移一位，形成一个阵列的形式。

这就可将其看成一个全加的过程，将乘数某位与被乘数某位与完的结果加上乘数某位的下一位与被乘数某位的下一位与完的结果再加上前一列的进位进而得出每一位的结果，假设被乘数与乘数的位数均为4位二进制数，即m=n=4,A×B可用如下竖式算出，如图1.1所示。

X 4 X3X2X1=A× Y4 Y3Y2Y1=BX4Y1X3Y1X2Y1X1Y1X4Y2X3Y2X2Y2X1Y2X4Y3X3Y3X2Y3X1Y3(进位) X4Y4 X3Y4 X2Y4 X1Y4Z8 Z7Z6Z5Z4Z3Z2Z1图1.1 A×B计算竖式X4 ,X3,X2,X1,Y4,Y3,Y2,Y1为阵列乘法器的输入端，Z1-Z8为阵列乘法器的输出端，该逻辑框图所要完成的功能是实现两个四位二进制既A(X)*B(Y)的乘法运算，其计算结果为C(Z) (其中A(X)=X4X3X2X1，B(Y)=Y4Y3Y2Y1，C(Z)=Z8Z7Z6Z5Z4Z3Z2Z1而且输入和输出结果均用二进制表示 )。

斜向进位阵列乘法器引言随着计算机技术的不断发展，计算机的性能、速度和稳定性都得到了极大的提升，而高性能计算正是离不开高效的乘法器的支持。

在数字乘法运算中，进位是一个很重要的问题，进位延迟会直接影响乘法器的速度，因此，设计一种能够高效地进行进位的乘法器对于提升计算性能非常重要。

在本文中，我们将探讨一种名为“斜向进位阵列乘法器”的乘法器，了解其工作原理和优势。

斜向进位阵列乘法器的原理斜向进位阵列乘法器是一种基于并行计算的乘法器，它将乘法运算分解为多个子运算，并行计算，然后将结果相加得到最终结果。

斜向进位阵列乘法器的核心思想是解决进位问题，它采用了一种特殊的进位方式，即“斜向进位”。

在传统的进位方式中，我们会发现，所有的进位都是在同一列上进行的，而斜向进位阵列乘法器则采用了不同的进位方式。

它将进位拆分成了两个方向：正斜向进位和反斜向进位。

在斜向进位阵列乘法器中，每个位的进位只会向正斜方向和反斜方向传递，不会像传统的进位方式那样一路“顺风顺水”的传递到最高位，从而减少了进位延迟，提高了乘法器的速度。

值得一提的是，斜向进位阵列乘法器的加法器和乘法器是分离的，分别处理加法和乘法。

这种分离的设计方式能够使得斜向进位阵列乘法器能够更灵活地适应各种不同位宽的输入数据，从而进一步提高计算效率。

斜向进位阵列乘法器的优势1. 减少进位延迟如前所述，斜向进位阵列乘法器的正斜向进位和反斜向进位能够将进位分散到各个位上，减少了进位延迟，从而提高了计算速度。

2. 更好的适应性斜向进位阵列乘法器的加法器和乘法器分离，能够更好地适应不同位宽的输入数据，对于大量位宽连续变化的数据处理具有优势。

3. 高效的资源利用斜向进位阵列乘法器采用并行计算方式，可以在同一时间内运行多个子运算，高效利用计算资源，从而提高了计算效率。

结论本文对斜向进位阵列乘法器的工作原理和优势进行了详细地介绍。

与传统进位方式相比，斜向进位方式能够减少进位延迟，提高计算速度，而分离的加法器和乘法器也使得它更好地适应不同位宽的输入数据。

沈阳航空工业学院课程设计报告课程设计名称：计算机组成原理课程设计课程设计题目：阵列乘法器的设计院（系）：计算机学院专业：计算机科学与技术班级：学号：姓名：指导教师：完成日期：2006年12月31日沈阳航空工业学院课程设计报告目录第1章总体设计方案 (1)1.1设计原理 (1)1.2设计环境 (3)第2章详细设计方案 (4)2.1顶层方案图的设计与实现 (4)2.1.1创建顶层图形设计文件 (4)2.1.2器件的选择与引脚锁定 (4)2.2功能模块的设计与实现 (5)2.2.1四位阵列乘法模块的设计与实现 (5)2.2.2细胞模块的设计与实现 (7)2.3仿真调试 (9)第3章编程下载与硬件测试 (11)3.1编程下载 (11)3.2硬件测试及结果分析 (11)参考文献 (14)第1章总体设计方案1.1 设计原理由于采用普通的方法计算两个数的相乘比较慢，为了进一步提高乘法运算的运算速度，可以采用类似于人工计算的方法，用阵列乘法器来进行计算，给人们带来了很大的方便。

四位阵列乘法器的原理框图如图1.1所示，X=X1X2X3X4 Y=Y1Y2Y3Y4且X为被乘数的输入端，Y为乘数的输入端，M=M0M1M2M3M4M5M6M7为乘积的输出端。

其基本原理是阵列的每一行送入乘数Y的每一位数位，而各行错开形成的每一斜列则送入被乘数的每一数位。

四位阵列乘法器的整体设计包含十六个加法器模块，加法器模块中由一个与门和一个全加器构成，由四个与门、两个异或门、一个三端接口的或门构成的全加器为底层设计，采用原理图设计输入方式，所谓的全加器就是两个数X、Y及进位输入Cn相加可得全加和Fn和进位输出Cn。

顶层的四位阵列乘法器也采用原理图设计输入方式，在以十六个加法器为基础而构成的四位阵列乘法器，其主要以四个被乘数输入端、四个乘数输入端以及八个乘积输出端为主，外加还包括中间过程参与计算的进位输入端、部分积输入端和进位输出端、部分积输出端，这样一来就构成了一个完整的四位阵列乘法器。

5位无符号阵列乘法器无符号阵列乘法器是一种常用的数字系统组件，广泛应用于数字信号处理、图像处理以及通信系统等领域。

在本文中，我们将介绍五种无符号阵列乘法器的相关参考内容，并且遵守不出现链接的要求，详细阐述其工作原理、应用场景以及优势。

1. 基于传统算法的无符号阵列乘法器传统算法是最常见的无符号阵列乘法器实现方式之一，也是其他无符号阵列乘法器的基础。

该算法使用了传统的乘法和加法运算方法，通过级联多个乘法器和加法器实现高精度的乘法运算。

这种乘法器的优点是结构简单、易于实现，并且可以实现多位数的乘法运算。

2. Wallace树乘法器Wallace树乘法器是一种基于树状结构的无符号阵列乘法器实现方式，通过将乘积分解为部分乘积，实现了并行的乘法运算。

Wallace树乘法器的优点是具有较高的运算速度和较少的延迟，适用于需要高速乘法运算的场景。

不过，其缺点是资源占用较大，对面积和功耗要求较高。

3.Booth编码乘法器Booth编码乘法器是一种基于编码的无符号阵列乘法器实现方式，通过使用Booth编码优化乘法器的结构和乘法运算过程，减少部分乘积的数量和运算复杂度。

Booth编码乘法器的优点是具有较高的运算速度和较少的部分乘积数量，适用于需要高效能耗比的场景。

然而，其缺点是可能会引入编码和解码的延迟。

4.冯诺依曼乘法器冯诺依曼乘法器是一种基于分块计算的无符号阵列乘法器实现方式，通过将乘法运算分解为多个部分乘法和累加运算，实现了复杂乘法运算的可行性。

冯诺依曼乘法器的优点是结构灵活、模块化程度高，适用于对面积和功耗要求不太严格的场景。

缺点是性能相对较低，速度较慢。

5. Karatsuba乘法器Karatsuba乘法器是一种利用分治策略的无符号阵列乘法器实现方式，通过将大整数乘法运算分解为多个较小规模的乘法运算，实现了高效的乘法计算。

Karatsuba乘法器的优点是具有较好的运算速度和较少的运算复杂度，适用于对性能要求较高的场景。
