管道保温层厚度计算公式

热力管道保温厚度计算公式δ = (2×Rcdm)/(λ×(Td - Ta))其中，δ表示保温层厚度，Rcd表示热损失的导热系数，dm表示热力管道外径减去保温层的管径减去内径的一半，λ表示保温材料的导热系数，Td表示热力管道运行温度，Ta表示环境温度。

该热力管道保温厚度计算公式的理论依据是根据热传导热阻有关的基本规律推导而来的。

它基于传热的基本公式Q=λ*A*(T1-T2)/δ，其中Q为单位时间内通过单位面积的热流量，λ为导热系数，A为面积，T1和T2分别表示热流体的温度和环境温度。

将Q表示为能量损失E除以时间t，即Q=E/t，然后将面积A表示为管道的外表面积S再乘以管道单位长度L，即A=S*L，最后代入热流量公式中，得到Q=λ*S*L*(T1-T2)/δ。

由于整个管道的保温层是一个连续的导热体，所以整个管道的热阻等于各个部分热阻的总和，即Rc=δ/λ，所以最终得到δ=2*Rc*d/λ。

在热力管道保温厚度计算中，需要确定几个参数，包括热损失的导热系数、热力管道外径减去保温层的管径减去内径的一半、保温材料的导热系数、热力管道运行温度和环境温度。

这些参数的选择和确定需要根据实际情况进行，其中热损失的导热系数和保温材料的导热系数可以参考相关的标准和规范，热力管道运行温度和环境温度可以通过测量获得。

总之，热力管道保温厚度的计算公式是一个比较简单且常用的公式，可以用来估计热力管道保温层的厚度，以避免热量的损失和管道外壁温度过高。

但是需要注意的是，该计算公式只是一种估算方法，实际情况中可能会有一定的误差，所以在具体工程中还需要结合实际情况进行调整和优化。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ个人理解上述体积公式的含义：D＋1.033δ表示：保温层中心到中心的长度 + 单根的扎带厚度（0.033δ） = 调整后的保温层中心线长度π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）1.033δ表示：保温层调整过系数的厚度（可想象成宽度）π×(D＋1.033δ)×1.033δ表示：长度*宽度S＝π×(D＋2.1δ＋0.0082)×L个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度 * 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

②双管伴热 (管径相同，夹角大于90°时)。

D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热 (管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。

V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。

1.圆筒面（公称直径等于和小于1000mm 的管道和圆筒形设备）
（D1/D0）Ln（D1/D0）＝2λ/αsD0*（Tf-Ts）/（Ts-Ta）
δ＝（D1-D0）/ 2
2.平面单层保冷层（公称直径大于1000mm 的管道和圆筒形设备）
δ＝λ/αs*（Tf-Ts ）/（Ts-Ta ）
输入参数
输入参数介质温度 T f ＝
5℃露点温度 T d ＝20.54℃环境温度 Ta ＝
23.6℃表面温度 Ts ＝21.54℃取值T d +1℃相对湿度 RH ＝90%导热系数 λ＝0.034
w/（m·k）放热系数 αs ＝8.14w/（m2k）保温管内径 D 0＝
15mm 1.圆筒面（公称直径等于和小于1000mm 的管道和圆筒形设备）
福耐斯保温层厚度为δ＝17.3mm
3.95458≥
4.4715854公式右边2λ/αsD0*（Tf-Ts）/（Ts-Ta）注：设的保温厚度值必须使公式左边≥公式右边
2.平面单层保冷层（公称直径大于1000mm 的管道和圆筒形设备）
福耐斯保温层厚度为δ＝33.536891mm
计算保温层厚度（防凝露法）
一、保温厚度计算公式：
二、设计参数：
三、计算保温层厚度：
公式左边（D 1/D 0）Ln（D 1/D 0）＝
（Tf-Ts）/（Ts-Ta）。

管道保温的计算公式
管道保温计算公式是根据导热传热原理推导出的，主要用于估算管道
保温材料的厚度。

常用的管道保温计算公式有热传导方程和保温层厚度计
算公式。

1.热传导方程计算公式
热传导方程用于计算管道保温材料表面到环境温度的传热热流量。

热
流量的计算公式如下：
q=(T1-T2)/(R1+R2)
其中，q代表热流量（单位：瓦特，W），T1和T2分别代表管道内外
的温度（单位：摄氏度，℃），R1和R2分别代表内外表面的热阻（单位：开尔文-瓦特/米，K·W/m）。

2.保温层厚度计算公式
保温层厚度计算公式用于根据热传导方程计算出的热阻和材料的导热
系数，来估算管道保温材料的最小厚度。

常用的保温层厚度计算公式如下：δ = (R1 - R2) * ((ln(R1/R2))/(2πλ))
其中，δ代表保温层厚度（单位：米，m），R1和R2分别代表内外
表面的热阻（单位：开尔文-瓦特/米，K·W/m），λ代表管道保温材料
的导热系数（单位：瓦特/米·开尔文，W/m·K）。

需要注意的是，以上公式只是一种理论计算方法，并不考虑实际情况
中的各种因素，如风速、辐射热量等。

因此，在实际工程中，还需要根据
具体需求、管道材质和使用环境等因素进行综合考虑和调整。

绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

②双管伴热(管径相同，夹角大于90°时)。

D′＝D1＋1.5D2 ＋(10～20mm)③双管伴热(管径不同，夹角小于90°时)。

D′＝D1 ＋D伴大＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。

V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×NS＝\[(D＋2.1δ)／2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×NS＝π×(D＋2.1δ)×1.5D×1.05×N(6)弯头绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／BS＝π×(D＋2.1δ)×1.5D×2π×N／B(7)拱顶罐封头绝热、防潮和保护层计算公式。

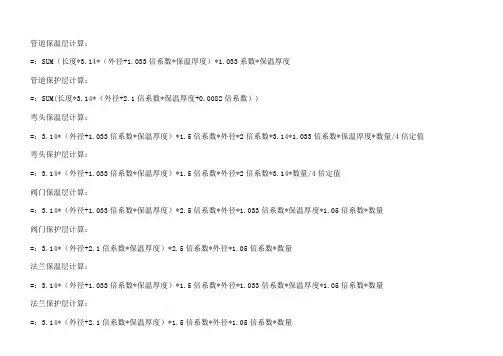

管道保温层计算：
=：SUM（长度*3.14*（外径+1.033倍系数*保温厚度）*1.033系数*保温厚度
管道保护层计算：
=：SUM(长度*3.14*（外径+2.1倍系数*保温厚度+0.0082倍系数）)
弯头保温层计算：
=：3.14*（外径+1.033倍系数*保温厚度）*1.5倍系数*外径*2倍系数*3.14*1.033倍系数*保温厚度*数量/4倍定值弯头保护层计算：
=：3.14*（外径+1.033倍系数*保温厚度）*1.5倍系数*外径*2倍系数*3.14*数量/4倍定值
阀门保温层计算：
=：3.14*（外径+1.033倍系数*保温厚度）*2.5倍系数*外径*1.033倍系数*保温厚度*1.05倍系数*数量
阀门保护层计算：
=：3.14*（外径+2.1倍系数*保温厚度）*2.5倍系数*外径*1.05倍系数*数量
法兰保温层计算：
=：3.14*（外径+1.033倍系数*保温厚度）*1.5倍系数*外径*1.033倍系数*保温厚度*1.05倍系数*数量
法兰保护层计算：
=：3.14*（外径+2.1倍系数*保温厚度）*1.5倍系数*外径*1.05倍系数*数量。

保温层的厚度怎么计算1.正常情况下的保温层厚度计算：首先，需要确定要使用的保温材料的导热系数（λ），单位为W/(m·K)。

然后，确定所在环境的温度差（ΔT），即介质温度和环境温度之差。

最后，根据希望的保温效果（通常以保温层中心的温度为基准），使用以下公式计算保温层的厚度（d）：d=(ΔT×希望的保温效果)/(λ×2)例如，如果希望在介质温度为100°C，环境温度为25°C的情况下，保温层中心的温度不超过70°C，且保温材料的导热系数为0.04W/(m·K)，则保温层的厚度可以计算为：d = ((100 - 25) × 0.7) / (0.04 × 2) = 87.5 mm2.冷却设备的保温层厚度计算：对于冷却设备，保温层的厚度计算可以使用类似的方法，只需将温度差改为冷介质温度和环境温度之差，并根据要求的保温效果计算厚度。

3.管道的保温层厚度计算：在管道保温层的厚度计算中，需考虑到管道的直径、流体温度、环境温度等因素。

根据使用的保温材料的导热系数、管道的外径和环境温度，可以使用以下公式计算保温层的厚度（d）：d=(0.21×管道外径×(流体温度-环境温度))/(保温材料导热系数)需要注意的是，以上方法仅为一般情况下的保温层厚度计算方法，实际情况中还需要考虑到一些其他因素，如保温材料的耐久性、成本、安装和维修方便性等。

因此，在具体的工程设计中，应该综合考虑以上因素进行细致的计算和决策。

在实际工程中，还可以使用一些专业的工程设计软件来进行保温层厚度计算，这些软件通常会综合考虑以上因素，提供更准确和可靠的计算结果。

保温层厚度计算保温层厚度计算有A种方法，选择介绍四种方法：经济厚度法；直埋管道保温热力法；多层绝热层法；允许降温法。

将计算结果经对比分析后选定厚度。

1．保温层经济厚度法(1)厚度公式式中δ——保温层厚度，m；Do——保温层外径，m；Di——保温层内径，取0．125m；A1——单位换算系数，A1=1．9×10-3；λ——保温材料制品导热系数，取0．028W／(m·℃)；τ——年运行时间，取5840h；fn——热价，现取7元／106kJ；t——设备及管道外壁温度，不计玻璃钢管酌保温性能，取介质温度55℃；ta——保温结构周围环境的空气温度，取极端土壤地温5℃；Pi——保温结构单位造价，Pl——保温层单位造价，硬质聚氨酯泡沫塑料造价1700元／m3；P2——保护层单位造价，玻璃钢保护层取135元／m2；S——保温工程投资贷款年分摊率，按复利率计息，n——计算年限，取15年；i——年利率(复利率)，取7％；a——保温层外表向外散热系数，取11．63W／(cm2·℃)。

用试差法，经计算δ=22．5mm。

(2)管道保温层表面散热损失式中q——单位表面散热损失，W／m。

经计算q=42．2W／m，满足国标GB4272—84《设备及管道保温技术通则》要求。

(3)温降计算式中△t——卑位长度温降，℃／km；Q——流量，kg／h；cp——比热容，W·h／(kg·℃)；L——管长，km。

△t=0．15℃／km，满足建设方提出的温降要求。

(4)保温结构外表面温度式中ts——保温层外表面温度，℃。

经计算ts=9．44℃。

保温层厚度的计算(1)保温层厚度的计算公式δ=3.14dwl.2λ1.35tl.75／ql.5 (式1)δ——保温层厚度(mm)；dw——管道的外径(mm)：λ一一保温层的导热系数(KJ／h·m·℃)；t一一未保温的管道的外表面的温度(℃)：q一一保温后的允许热损失(KJ／m·h)。

(2)允许热损根据建设部2003年颁布的《全国民用建筑工程设计技术措施·给水排水》中的规定选取（若要用到这本书里的数据可向我要，我已经下载下来了）3)参数确定公称管径为：2 0、40、5 0的管道(钢)其外径分别为33.5mm、48mm、60mm保温层的导热系数λ：1.1中已经确定，未保温的管道的外表面的温度t：由于钢的导热系数很大，管道壁又薄，所以可以认为管道的外表面的温度和流体的温度相等(误差不超过0．2℃)(4)根据式——1计算的保温层厚度如表4：3．结果验证和实际热损(1)模型的建立如图所示是包裹着保温材料的管道的横截面。

设管道中的热水温度为t1，管道内壁的温度是t2，管道和保温材料接触处的温度为t3，保温材料外表面的温度为t4，管道所处空间的温度为t5：设管道的内径是r1外径是r2，保温材料的外径是r3。

设管道材料的数为λ2，管内热水和管导热系数为λ1，保温材料导热系外空气与管壁间的对流换热系数分别a1、a2。

由传热学公式可知，热水通过管道壁和保温层传热给空气的过程总热阻为R=1／(2a1πr1)+(1nr2/r1)／2πλ1+(1nr3／r2)／2πλ2+l／2a2πr3=R1十R2+R3+R4 (式2)式中：R1——管内对流换热热阻，R1=1／(2a1πr1);R2——管壁导热热阻，R2=(1nr2／r1)／2πλ1;R3——保温层导热热阻，R3=(1nr3/r2)／2πλ2;R4——保温层外对流换热热阻，R4=1／2a3πr3.q=(t1－t5)／(Rl+R2+R3+R4) (式3)由于所计算的管道材料为铸铁、钢或者铜，其导热系数都很大，而且管道壁的厚度很小，所以其热阻可以忽略，认为其外壁温度和其中热水的温度相等；同时，为了计算的简便可以将R4忽略，这样得出的结果将比实际的值偏大，但若在偏大的情况下能满足表——3的要求，则精确的结果肯定也能满足。
