风力发电机结构

小型风力发电机的原理图
以下是小型风力发电机的原理图：
图片描述：一个垂直放置的小型风力发电机，由下到上依次由以下部分组成：
1. 基座：用于支撑发电机的结构。

2. 垂直轴：一根垂直放置的杆，用于固定转子和叶片组件。

3. 转子：位于垂直轴上方，由固定在轴上的转子叶片组成，用于转动发电机。

4. 发电机：位于转子上方，由电磁线圈和磁铁组成，利用转子旋转时产生的磁场变化来产生电能。

5. 小型电容器：位于发电机的一侧，用于储存发电机产生的电能。

6. 输出线路：连接电容器和外部电路，用于将储存的电能输出。

7. 控制装置：连接于发电机和输出线路之间，用于检测和控制发电机的运行状态。

8. 塔筒：位于基座顶部，用于支撑整个装置，并提供便于转子旋转的轴心支撑。

9. 安全装置：位于塔筒和垂直轴之间，用于保持转子叶片在适当的风速下旋转，并限制其在过大风力下的转速。

风力发电机的构造及工作原理_风能发电的原理风力发电机是很多人都熟悉的发电机种类，但是大多数的人不清楚风力发电机是如何发电的。

下面一起来看看小编为大家整理的风力发电机的构造及工作原理，欢迎阅读，仅供参考。

风力发电机结构机舱：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过风力发电机塔进入机舱。

机舱左端是风力发电机转子，即转子叶片及轴。

转子叶片：捉获风，并将风力传送到转子轴心。

现代600千瓦风力发电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。

轴心：转子轴心附着在风力发电机的低速轴上。

低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。

在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。

轴中有用于液压系统的导管，来激发空气动力闸的运行。

齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。

高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。

它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。

发电机：通常被称为感应电机或异步发电机。

在现代风力发电机上，最大电力输出通常为500至1500千瓦。

偏航装置：借助电动机转动机舱，以使转子正对着风。

偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。

通常，在风改变其方向时，风力发电机一次只会偏转几度。

电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。

为防止任何故障(即齿轮箱或发电机的过热)，该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。

液压系统：用于重置风力发电机的空气动力闸。

冷却元件：包含一个风扇，用于冷却发电机。

此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。

一些风力发电机具有水冷发电机。

塔：风力发电机塔载有机舱及转子。

通常高的塔具有优势，因为离地面越高，风速越大。

现代600千瓦风汽轮机的塔高为40至60米。

绍结机构介风力发电风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电该机组通过风力推动叶轮旋转，塔架和基础等组成。

机、控制与安全系统、机舱、有效的将风能转再通过传动系统增速来达到发电机的转速后来驱动发电机发电，化成电能。

风力发电机组结构示意图如下。

1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。

叶轮的转动是风作用在叶片上产生的升力导致。

由叶片、轮毂、变桨系统组成。

每个叶片有一套独立的变桨机构，主动对叶片进行调节。

叶片配备雷电保护系统。

风机维护时，叶轮可通过锁定销进行锁定。

（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。

（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。

发电机是将叶轮转动的机械动能转换为电能的部件。

明阳）发电机4（．1.5s/se机组采用是带滑环三相双馈异步发电机。

转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。

（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。

同时提供必要的锁紧力矩，以保障机组安全运行。

（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。

轮毂结构是3个放射形喇叭口拟合在一起的。

轮箱转速比：）发电机：（41550kw 发电机额定功率：发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动。

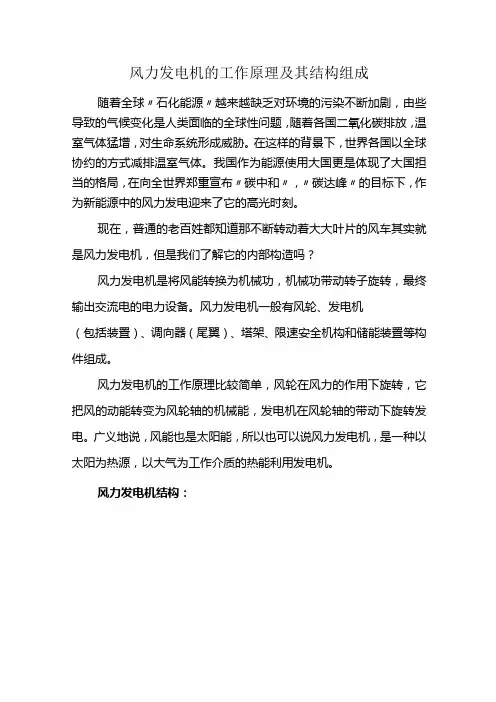

风力发电机的工作原理及其结构组成随着全球〃石化能源〃越来越缺乏对环境的污染不断加剧，由些导致的气候变化是人类面临的全球性问题，随着各国二氧化碳排放，温室气体猛增，对生命系统形成威胁。

在这样的背景下，世界各国以全球协约的方式减排温室气体。

我国作为能源使用大国更是体现了大国担当的格局，在向全世界郑重宣布〃碳中和〃，〃碳达峰〃的目标下，作为新能源中的风力发电迎来了它的高光时刻。

现在，普通的老百姓都知道那不断转动着大大叶片的风车其实就是风力发电机，但是我们了解它的内部构造吗？风力发电机是将风能转换为机械功，机械功带动转子旋转，最终输出交流电的电力设备。

风力发电机一般有风轮、发电机（包括装置）、调向器（尾翼）、塔架、限速安全机构和储能装置等构件组成。

风力发电机的工作原理比较简单，风轮在风力的作用下旋转，它把风的动能转变为风轮轴的机械能，发电机在风轮轴的带动下旋转发电。

广义地说，风能也是太阳能，所以也可以说风力发电机，是一种以太阳为热源，以大气为工作介质的热能利用发电机。

风力发电机结构：机舱：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过风力发电机塔进入机舱。

机舱左端是风力发电机转子，即转子叶片及轴。

转子叶片：捉获风，并将风力传送到转子轴心。

现代600千瓦风力发电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。

轴心：转子轴心附着在风力发电机的低速轴上。

低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。

在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。

轴中有用于液压系统的导管，来激发空气动力闸的运行。

齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。

高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。

它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。

发电机：通常被称为感应电机或异步发电机。

在现代风力发电机上，最大电力输出通常为500至1500千瓦。

风力发电机组的组成风力发电机组是一种利用风能转换为电能的一种装置，它由风轮、风速传感器、变流器和其他部件组成。

一、风轮风轮是整个发电机组的核心部件，它是将风能转换为机械能的装置。

它由轮毂、轮皮和叶片三大部分组成。

轮毂部分由铸铁或铝合金材料制成，设有轴承，将风轮固定在轴上，并使其旋转；轮皮由镀锌板材或不锈钢板制成，用于形成整体结构；叶片部分由碳纤维或玻璃纤维复合材料制成，叶片数量可以根据需要设计，一般为3~6片。

二、风速传感器风速传感器是测量风速的装置，它可以检测出风轮的转速，通过对风速的检测，使风轮以最佳的转速运行，从而获得最佳的发电效率。

风速传感器的常用装置有热电偶、传感器等。

三、变流器变流器是一种用于将交流电转换成直流电的装置，它是一种半导体器件，可以将交流电转换成直流电。

风力发电机组中的变流器包括桥式整流器、门控整流器、双极性整流器等，它们可以将交流电转换成直流电，并将其输出到电网中。

四、控制器控制器是一种电子设备，它可以根据实际情况调节风轮的转速，从而保证发电机组的最佳性能。

它还可以根据风速变化对发电机组进行负荷调节，从而使发电机组保持稳定工作状态。

五、风力发电机风力发电机是风力发电机组的重要组成部分，它将风轮旋转产生的机械能转换为电能，并输出到电网中。

它采用永磁异步发电机，具有较高的效率和可靠性，而且具有较高的稳定性。

六、安全保护装置风力发电机组的安全保护装置是为了保障发电机组的安全运行而设置的装置，包括漏电保护器、避雷器、温度保护器等。

它们可以在发电机组发生故障时，立即停止发电机组的运行，从而保护发电机组的安全。

以上就是关于风力发电机组的组成的详细说明，它由风轮、风速传感器、变流器、控制器、风力发电机和安全保护装置组成。

它们可以有效地将风能转换为电能，为人们提供可再生的可持续的能源。

风电原理及结构详解
一、风电原理
风力发电是利用风能转化为电能的原理，通过风力发电机组将风能转化为电能。

当风吹向风力发电机时，风力发电机叶片受到风的冲击而旋转，从而带动发电机转动，产生电能。

通过调节发电机的输出电压和频率，可以实现并网发电，为电网提供稳定的电能。

二、风电结构
风电结构包括风力发电机组、输电线路、变电站等部分。

其中，风力发电机组是风电的核心部分，包括叶片、齿轮箱、发电机、塔筒等部分。

1. 叶片：是风力发电机组中最重要的部分之一，它能够吸收风能并将其转化为机械能，从而驱动发电机转动。

叶片的形状和材料直接影响着风能利用率和发电效率。

2. 齿轮箱：是连接叶片和发电机的中间部分，它将叶片传来的低速旋转转化为高速旋转，从而提高发电机的发电效率。

齿轮箱是风力发电机组中较为昂贵的部分，同时也是故障率较高的部分。

3. 发电机：是风力发电机组中的主要部分之一，它将机械能转化为电能。

发电机通常采用无刷双馈异步发电机或永磁同步发电机等类型。

4. 塔筒：是支撑整个风力发电机组的部分，高度一般在60-100米之间。

塔筒通常采用钢材或混凝土制成，其结构必须能够承受强风、暴雪等极端天气的影响。

5. 输电线路：是将电能从风力发电机组输送到变电站的线路，通常采用高压输电线路，以保证电能传输的稳定性和经济性。

6. 变电站：是将电能从输电线路进一步升压或降压，以满足不同地区用电需求的部分。

变电站通常包括变压器、开关柜等设备。

1。

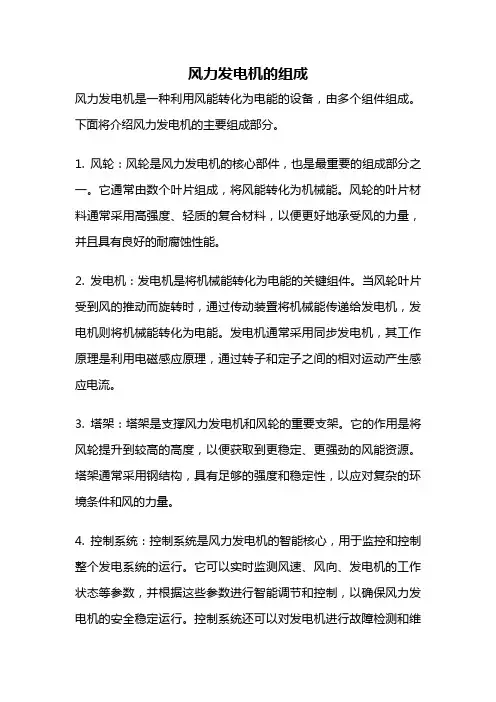

风力发电机的组成风力发电机是一种利用风能转化为电能的设备，由多个组件组成。

下面将介绍风力发电机的主要组成部分。

1. 风轮：风轮是风力发电机的核心部件，也是最重要的组成部分之一。

它通常由数个叶片组成，将风能转化为机械能。

风轮的叶片材料通常采用高强度、轻质的复合材料，以便更好地承受风的力量，并且具有良好的耐腐蚀性能。

2. 发电机：发电机是将机械能转化为电能的关键组件。

当风轮叶片受到风的推动而旋转时，通过传动装置将机械能传递给发电机，发电机则将机械能转化为电能。

发电机通常采用同步发电机，其工作原理是利用电磁感应原理，通过转子和定子之间的相对运动产生感应电流。

3. 塔架：塔架是支撑风力发电机和风轮的重要支架。

它的作用是将风轮提升到较高的高度，以便获取到更稳定、更强劲的风能资源。

塔架通常采用钢结构，具有足够的强度和稳定性，以应对复杂的环境条件和风的力量。

4. 控制系统：控制系统是风力发电机的智能核心，用于监控和控制整个发电系统的运行。

它可以实时监测风速、风向、发电机的工作状态等参数，并根据这些参数进行智能调节和控制，以确保风力发电机的安全稳定运行。

控制系统还可以对发电机进行故障检测和维护，提高发电机的可靠性和稳定性。

5. 变速箱：变速箱是将风轮旋转的低速机械能转化为发电机需要的高速机械能的装置。

由于风速是不稳定的，需要通过变速箱来调整风轮的转速，使其与发电机的额定转速相匹配，以确保发电机的正常工作。

6. 停机制：停机制是风力发电机的安全保护装置，用于在遇到极端天气或故障情况下停止发电机的运行。

当风力发电机检测到风速过大或发生其他故障时，停机制会自动启动，将发电机刹车停止，以保护整个系统的安全。

7. 电缆和输电系统：电缆和输电系统用于将风力发电机产生的电能传输到消费者或电网中。

电缆将发电机产生的电能传输到变电站，经过变压、变频等处理后，再通过输电系统将电能传输到需要的地方。

风力发电机的组成部分都起着重要的作用，各个部件之间相互配合，共同实现将风能转化为电能的目标。
