开关电源控制原理

开关电源的工作原理及技术趋势开关电源是一种电能转换装置，它将功率电子器件（如开关管）工作在开关状态下，通过电子开关的控制，将输入电源的电能转换为所需的输出电能。

开关电源的工作原理及技术趋势如下：1. 工作原理：开关电源主要由输入端（输入电源和输入滤波器）、控制电路、功率器件（开关管）、输出变压器、输出滤波电路和反馈电路等部分组成。

工作过程如下：当输入电源通电时，输入滤波器将电源的交流电转换为稳定的直流电。

然后，控制电路控制开关管工作在开关状态下，通过控制开关管的导通和断开，将输入电源的直流电按一定频率进行开关操作。

开关管导通时，输入电源的直流电被输入到输出变压器，通过变压器的变压作用，将输入电压调整到所需的输出电压。

当开关管断开时，输入电源的直流电被关闭，通过变压器的变压作用，将变压器的能量传递给输出滤波电路，得到稳定的输出电压。

输出电压经过反馈电路与控制电路相连接，实现对输出电压的稳定控制。

2. 技术趋势：（1）高效率：随着人们对能源的节约要求越来越高，开关电源不断追求更高的能源转换效率。

高效率能够减少功耗和热量产生，降低能源浪费。

（2）小型化：开关电源的体积越小越便于携带和集成。

随着现代电子产品尺寸的减小，开关电源要求更小巧的尺寸以适应产品设计。

（3）轻量化：开关电源的重量越低越有利于产品的携带和移动性。

减轻开关电源的重量可以带来更高的便携性和用户体验。

（4）可靠性：开关电源的可靠性是保障设备正常工作的重要因素。

随着电子产品的使用要求日益严格，开关电源的可靠性要求也日益增强。

（5）环保性：环境保护意识的增强，使得开关电源要求具备低噪声、低辐射等特性，减少电磁污染对周围环境和人体的影响。

（6）智能化：随着信息技术的不断发展，开关电源要求智能化、数字化。

通过微处理器、集成电路和专用芯片等技术，实现对开关电源的智能控制和状态监测。

随着科技的不断进步和社会对电力需求的日益增长，开关电源的工作原理和技术趋势将不断演进。

开关电源工作详细原理讲解
开关电源是一种将输入电源转换为需要的输出电源的电子装置。

它主要由变压器、整流电路、滤波电路、功率开关器件、控制电路等组成。

以下是开关电源的工作原理的详细讲解。

1. 变压器：开关电源采用高频工作，输入的交流电压经过变压器降压，得到适合的工作电压。

2. 整流电路：变压器输出的交流电压经过整流电路，将其变为直流电压。

常用的整流电路包括单相半波整流电路、单相全波整流电路和三相全波整流电路。

3. 滤波电路：直流电压经过整流后还带有较大的纹波，需要通过滤波电路进行滤波，减小纹波。

常见的滤波电路有电容滤波电路和电感滤波电路。

4. 功率开关器件：开关电源使用功率开关器件（如MOSFET
或IGBT）来控制电流的开关状态。

通过控制开关的导通和关
断时间，可以调整输出电压和电流。

5. 控制电路：控制电路是开关电源的核心部分，它根据输出电压的反馈信号，实时调整功率开关器件的开关状态，确保输出电压稳定。

6. 反馈回路：开关电源会通过反馈回路感知输出电压情况，并将这一信息传递给控制电路。

当输出电压偏离设定值时，控制电路将校正功率开关器件的开关状态，维持输出电压的稳定性。

综上所述，开关电源通过变压器对输入电源进行降压，然后经过整流、滤波、功率开关器件和控制电路的协同作用，将输入的交流电源转换为稳定的直流输出电源。

控制电路通过反馈回路不断调整功率开关器件的开关状态，以维持输出电压的稳定性。

开关电源具有高效率、小体积、重量轻等优点，广泛应用于各种电子设备中。

开关电源工作原理超详细解析开关电源工作原理是指通过开关元件（如晶体管、MOSFET等）控制电源的输入电压，使其以一定的频率进行开关操作，从而将输入电压转换为所需的输出电压。

下面是对开关电源工作原理的超详细解析：1. 输入电压：开关电源的输入电压通常是交流电（AC），其电压值和频率根据不同的应用而不同。

在实际应用中，通常需要将交流电转换为直流电（DC）来供给电子设备。

2. 整流：通过整流电路将交流电转换为直流电。

整流电路通常采用整流桥或者二极管桥等元件，将交流电的负半周或者正半周转换为直流电。

3. 滤波：由于整流后的直流电还存在较大的纹波，需要通过滤波电路进行滤波处理。

滤波电路通常采用电容器和电感器等元件，将纹波电压进行平滑，得到较为稳定的直流电。

4. 开关操作：开关电源的核心部份是开关元件，如晶体管、MOSFET等。

开关元件根据控制信号的输入，以一定的频率进行开关操作。

当开关元件处于导通状态时，输入电压通过开关元件传递到输出端；当开关元件处于断开状态时，输入电压不会传递到输出端。

5. 脉宽调制（PWM）：为了控制开关元件的导通和断开时间，需要使用脉宽调制技术。

脉宽调制是通过调节开关元件导通时间的比例来控制输出电压的大小。

通常使用比较器和参考电压等元件来实现脉宽调制。

6. 输出变压器：为了将输出电压变换为所需的电压水平，通常使用输出变压器。

输出变压器通过变换输入电压和输出电压的变比关系，实现输出电压的变换。

7. 输出滤波：由于开关操作会引入一定的干扰和纹波，需要通过输出滤波电路进行滤波处理。

输出滤波电路通常采用电容器和电感器等元件，将纹波电压进行平滑，得到稳定的输出电压。

8. 控制和保护：开关电源通常还包括控制和保护电路。

控制电路用于控制开关元件的开关操作，保护电路用于保护开关电源和电子设备免受过电流、过电压和短路等故障的影响。

以上是开关电源工作原理的超详细解析。

开关电源通过开关操作和脉宽调制技术，将输入电压转换为所需的输出电压，并通过滤波和保护等电路对输出电压进行处理和保护。

开关电源工作原理详解
开关电源是一种将直流电转换为高频交流电，然后通过变压器进行变压、整流和滤波得到稳定的直流电输出的电源。

开关电源的工作原理主要包括以下几个步骤：
1. 输入电压调整：开关电源首先对输入电压进行调整，通常使用一个电压反馈回路来实现电压稳定。

具体方式是通过一个采样电阻将一部分输入电压反馈给一个比较器，与内置的参考电压进行比较并调整。

2. 脉冲宽度调制：为了将输入电压转换为高频交流电，开关电源使用脉冲宽度调制（PWM）技术。

通过调整一个脉冲调制器中的比较器输入电压来控制开关管的开关时间，从而调整输出电压。

3. 开关管控制：开关电源中的主要元件为开关管，通常使用MOSFET作为开关管。

通过控制开关管的导通和断开，可以将输入电压转换为高频的方波信号。

开关管的导通和断开通过PWM信号控制。

4. 变压器和整流：通过变压器将高频方波信号变换为适宜的电压，并进行整流。

变压器主要负责将输入电压变压到适合输出电压的比例，并通过整流电路将高频信号转换为直流信号。

5. 稳压和滤波：通过控制PWM信号的占空比和频率，可以调整输出电压的稳定性。

而后，通过滤波电容和电感器对输出直
流电进行滤波，减小输出电压波动。

6. 输出调节：将滤波后的直流电通过一个稳压稳流电路进行输出调节，确保输出电流和电压的稳定性和精度。

输出调节可以通过负载的变化来自动调整。

开关电源的工作原理利用了高频开关管的导通和断开来控制输出电压，通过变压器和整流电路将输入电压转换为稳定的直流电。

开关电源具有体积小、效率高、可调范围广等优点，被广泛应用于各种电子设备中。

开关电源电路原理开关电源电路是一种常用的电源供电方式。

相比线性电源，开关电源具有高效率、小体积、稳定性好等优点，因此在各个领域得到了广泛的应用。

了解开关电源的原理对于电子工程师和爱好者来说是非常重要的。

本文将介绍开关电源的基本原理以及其工作过程。

一、开关电源的基本原理开关电源的基本原理是通过控制开关管（也叫开关MOS管）的导通和截止来实现电源输出电压的调节。

开关电源主要由输入电流滤波电路、整流电路、PWM调制电路以及输出滤波电路等组成。

1. 输入电流滤波电路开关电源的输入电流滤波电路主要由输入滤波电容和输入滤波电感构成。

输入滤波电容能够对输入电流进行平滑，使得输入电流的波形更加接近直流。

而输入滤波电感可以起到滤除高频噪声的作用，从而保护后续电路。

2. 整流电路整流电路主要由整流二极管和输出滤波电容构成。

在开关电源中，通常采用整流二极管将输入电压的负半周截掉，从而得到一个单向的输出电压波形。

输出滤波电容的作用是进一步平滑输出电压，使得输出的直流电压更加稳定。

3. PWM调制电路PWM调制电路是开关电源的核心部分，其作用是通过调节开关管的导通和截止时间，改变输出电压的占空比。

一般采用固定频率的PWM调制方式，通过将输入电压转换成高频PWM信号，并且通过控制开关管的导通和截止时间来调节输出电压的大小。

4. 输出滤波电路输出滤波电路主要由输出滤波电感和输出滤波电容构成。

输出滤波电感可以滤除PWM调制带来的高频噪声，而输出滤波电容可以进一步平滑输出电压。

二、开关电源的工作过程开关电源的工作过程可以简单分为导通状态和截止状态两种情况。

1. 导通状态当PWM调制电路控制开关管导通时，电路中的电感会储存能量，同时输出电容开始向负载放电。

此时，输出电压会逐渐上升，直到达到设定值。

2. 截止状态当PWM调制电路控制开关管截止时，电路中的电感释放储存的能量，并将其传递给输出电容。

同时，输出电容会向负载供电，并且带动电流流向负载。

开关电源工作原理在讨论开关电源的工作原理之前，首先需要了解什么是开关电源。

开关电源是一种将输入直流或交流电源转换为所需输出电压或电流的电子设备。

相比于线性电源，开关电源具有体积小、效率高、稳定性好等优点，在各种电子设备中得到广泛应用。

下面我们将从开关电源的基本结构和工作原理两方面来进行讨论。

一、开关电源的基本结构一般来说，开关电源由以下几个基本部分组成：1.整流滤波器：用于将输入的交流电源或者变压器输出的交流电源经过整流滤波后得到较为稳定的直流电压信号。

2.开关电源控制器：控制开关管的开关状态，实现对输出电压的调节和稳定。

3.开关管：用来开关控制电源的工作状态，通常采用晶体管或者MOSFET。

4.变压器：用于调节输入输出电压的变压器。

5.输出滤波器：用于消除开关电源输出波形中的高频噪声。

二、开关电源的工作原理开关电源的工作原理基于开关管的开关控制，主要包括以下几个步骤：1.输入电源：开关电源首先接收输入交流或者直流电源，经过整流滤波器将其转换为稳定的直流电压。

2.开关管控制：开关管由开关电源控制器根据输出电压的反馈信号开关控制，根据需要开合，不断调节输出电压。

3.变压器转换：开关管的不断开合导致变压器的输入输出也在不断变化，通过变压器进行输入输出电压的变换。

4.输出滤波：开关电源通过输出滤波器消除输出波形的高频噪声，得到稳定的输出电压信号。

5.输出稳定：经过一系列控制和变换，最终获得稳定的输出电压或电流，满足设备的工作需求。

综上所述，开关电源通过开关管的控制和变压器的转换，实现对输入电源的调节和转换，最终得到稳定的输出电压或电流，从而保证设备正常工作。

开关电源在现代电子设备中具有重要作用，对于提高设备性能和节能减排具有重要意义。

一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件,通过周期性通断开关,控制开关元件的占空比来调整输出电压;开关元件以一定的时间间隔重复地接通和断开,在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量,当开关S断开时,电路中的储能装置L1、C2、二极管D组成的电路向负载RL释放在开关接通时所储存的能量,使负载得到连续而稳定的能量;开关电源原理图VO=TON/TViVO为负载两端的电压平均值TON为开关每次接通的时间T为开关通断的工作周期由式可知,改变开关接通时间和工作周期的比例,VO间电压平均值也随之改变,因此,随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变;改变接通时间TON和工作周期比例亦即改变脉冲的占空比,这种方法称为“时间比率控制”TimeRationControl,缩写为TRC;按TRC控制原理,有三种方式：1、脉冲宽度调制PulseWithModulation,缩写为PWM开关周期恒定,通过改变脉冲宽度来改变占空比的方式;2、脉冲频率调制PulseFrequencyModulation,缩写为PFM导通脉冲宽度恒定,通过改变开关工作频率来改变占空比的方式;3、混合调制导通脉冲宽度和开关工作频率均不固定,彼此都能改变的方式,它是以上二种方式的混合;二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下,“看、闻、问、量”看：打开电源的外壳,检查保险丝是否熔断,再观察电源的内部情况,如果发现电源的PCB板上有烧焦处或元件破裂,则应重点检查此处元件及相关电路元件;闻：闻一下电源内部是否有糊味,检查是否有烧焦的元器件;问：问一下电源损坏的经过,是否对电源进行违规操作;量：没通电前,用万用表量一下高压电容两端的电压先;如果是开关电源不起振或开关管开路引起的故障,则大多数情况下,高压滤波电容两端的电压未泄放悼,此电压有300多伏,需小心;用万用表测量AC电源线两端的正反向电阻及电容器充电情况,电阻值不应过低,否则电源内部可能存在短路;电容器应能充放电;脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值;加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象,若有要及时切断供电进行检修;测量高压滤波电容两端有无300伏输出,若无应重点查整流二极管、滤波电容等;测量高频变压器次级线圈有无输出,若无应重点查开关管是否损坏,是否起振,保护电路是否动作等,若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等;如果电源启动一下就停止,则该电源处于保护状态下,可直接测量PWM芯片保护输入脚的电压,如果电压超出规定值,则说明电源处于保护状态下,应重点检查产生保护的原因;2、常见故障保险丝熔断一般情况下,保险丝熔断说明电源的内部线路有问题;由于电源工作在高电压、大电流的状态下,电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断;重点应检查电源输入端的整流二极管,高压滤波电解电容,逆变功率开关管等,检查一下这此元器件有无击穿、开路、损坏等;如果确实是保险丝熔断,应该首先查看电路板上的各个元件,看这些元件的外表有没有被烧糊,有没有电解液溢出,如果没有发现上述情况,则用万用表测量开关管有无击穿短路;需要特别注意的是：切不可在查出某元件损坏时,更换后直接开机,这样很有可能由于其它高压元件仍有故障又将更换的元件损坏,一定要对上述电路的所有高压元件进行全面检查测量后,才能彻底排除保险丝熔断的故障;无直流电压输出或电压输出不稳定如果保险丝是完好的,在有负载情况下,各级直流电压无输出;这种情况主要是以下原因造成的：电源中出现开路、短路现象,过压、过流保护电路出现故障,辅助电源故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等;在用万用表测量次级元件,排除了高频整流二极管击穿、负载短路的情况后,如果这时输出为零,则可以肯定是电源的控制电路出了故障;若有部分电压输出说明前级电路工作正常,故障出在高频整流滤波电路中;高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出,其中整流二极管击穿会使该电路无电压输出,滤波电容漏电会造成输出电压不稳等故障;用万用表静态测量对应元件即可检查出其损坏的元件;例：某一24伏直流电机供电电源通电后无直流24伏输出,拆开电源外壳,观察保险丝未烧断且电路板无明显的烧焦处或破裂元件,在未通电情况下量AC输入端阻值和DC输出端阻值正常,量开关管、整流桥、整流管等重要元件正常,故判断不存在内部严重短路的可能,估计保护电路动作;经检查此开关电源采用U3842PWM控制芯片,经查找相关的资料得知,当U3842芯片的3端电压高于1伏时,内部电流敏感比较器输出高电平,将PWM锁存器复位使输出关闭;通电测量U3842的3端高于1伏,6端无输出,经检查相关电路,发现稳压管D2击穿,如图3,故PC1导通,致使U3842的3端为高电平,故6端无输出,开关管不工作,直流侧无直流输出;更换同型号稳压管D2,故障解除;电源负载能力差电源负载能力差是一个常见的故障,一般都是出现在老式或工作时间长的电源中,主要原因是各元器件老化,开关管的工作不稳定,没有及时进行散热等;应重点检查稳压二极管是否发热漏电,整流二极管损坏、高压滤波电容损坏等;三、开关电源维修具体方法1、开关电源维修的时候,我们首先需要利用万用表检测一下各功率器件是否存在击穿短路,例如电源整流桥堆、开关管、高频大功率整流管、抑制浪涌电流的大功率电阻是否烧断等,然后需要再检测各输出电压端口电阻是否异常,如上述器件有损坏的情况我们则需要进行更换新的器件;2、我们在完成上述检测之后,接通电源后如还不能正常工作,接着我们就要检测功率因数模块PFC和脉宽调制组件PWM,查阅相关资料,熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件;3、对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右,如有380VDC 左右电压,说明PFC模块工作正常,接着检测PWM组件的工作状态,测量其电源输入端VC,参考电压输出端VR,启动控制Vstart/Vcontrol端电压是否正常,利用220VAC/220VAC隔离变压器给开关电源供电,用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形,如TL494CT端为锯齿波,FA5310其CT端为三角波;输出端V0的波形是否为有序的窄脉冲信号;4、在开关电源维修实践中,有许多开关电源采用UC38××系列8脚PWM组件,大多数电源不能工作都是因为电源启动电阻损坏,或芯片性能下降;当R断路后无VC,PWM组件无法工作,需更换与原来功率阻值相同的电阻;当PWM组件启动电流增加后,可减小R值到PWM组件能正常工作为止;在修一台GEDR电源时,PWM模块为UC3843,检测未发现其他异常,在R220K 上并接一个220K的电阻后,PWM组件工作,输出电压均正常;有时候由于外围电路故障,致使VR端5V电压为0V,PWM组件也不工作,在修柯达8900相机电源时,遇到此情况,把与VR端相连的外电路断开,VR从0V变为5V,PWM组件正常工作,输出电压均正常;5、当滤波电容上无380VDC左右电压时,说明PFC电路没有正常工作,PFC模块关键检测脚为电源输入脚VC,启动脚Vstart/control,CT和RT脚及V0脚;修理一台富士3000相机时,测试一板上滤波电容上无380VDC电压;VC,Vstart/control,CT和RT波形以及V0波形均正常,测量场效应功率开关管G极无V0波形,由于FA5331PFC为贴片元件,机器用久后出现V0端与板之间虚焊,V0信号没有送到场效应管G极;将V0端与板上焊点焊好,用万用表测量滤波电容有380VDC 电压;当Vstart/control端为低电平时,PFC亦不能工作,则要检测其端点与外围相连的有关电路;总之,开关电源电路有易有难,功率有大有小,输出电压多种多样;只要抓住其核心的东西,即充分熟悉开关电源的基本结构以及PFC及PWM模块的特性,它们工作的基本条件,按照上述步骤和方法,多动手进行开关电源的维修,就能迅速地排除开关电源故障,达到事半功倍的效果;四、开关电源维修经验之谈1、开关电源出现不启振的时候,我们通常需要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题,开关管是否击穿等;2、开关电源变压器发热或发出“嗞嗞嗞”声,一般是开关频率不对;3、开关电源输出电压电源指示灯一闪一闪的一般是副边有短路的;。

开关电源的基本原理
开关电源是一种电源，它可以将交流电转换成直流电，并且可以控制电流的大小。

它的基本原理是：将交流电通过变压器转换成高压直流电，然后将高压直流电经过滤波器过滤，再经过稳压电路调节，最后输出低压直流电。

开关电源的工作原理是：将交流电通过变压器转换成高压直流电，然后将高压
直流电经过滤波器过滤，再经过稳压电路调节，最后输出低压直流电。

变压器的作用是将交流电的电压转换成高压直流电，滤波器的作用是过滤掉交流电中的杂波，稳压电路的作用是将高压直流电调节成低压直流电，最后输出低压直流电。

开关电源的优点是：输出电压稳定，输出电流可控，效率高，可靠性高，可以
节省能源，可以满足不同的电压要求，可以满足不同的电流要求，可以满足不同的功率要求，可以满足不同的频率要求，可以满足不同的电压调节要求，可以满足不同的电流调节要求，可以满足不同的功率调节要求，可以满足不同的频率调节要求。

开关电源的缺点是：由于开关电源的工作原理是将交流电转换成直流电，所以
它会产生一定的电磁干扰，这种电磁干扰会影响周围的电子设备的正常工作，所以在使用开关电源时，应该注意防止电磁干扰。

总之，开关电源是一种非常有用的电源，它可以将交流电转换成直流电，并且
可以控制电流的大小，可以满足不同的电压、电流、功率和频率要求，但是也会产生一定的电磁干扰，所以在使用开关电源时，应该注意防止电磁干扰。

开关电源电路图工作原理及维修详解析一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件,通过周期性通断开关，控制开关元件的占空比来调整输出电压。

开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量,当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量.开关电源原理图VO=TON/T＊Vi，VO 为负载两端的电压平均值，TON 为开关每次接通的时间，T 为开关通断的工作周期;由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此,随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。

改变接通时间TON和工作周期比例亦即改变脉冲的占空比,这种方法称为“时间比率控制”（TimeRationControl，缩写为TRC)。

按TRC控制原理,有三种方式：1、脉冲宽度调制(PulseWithModulation,缩写为PWM)开关周期恒定,通过改变脉冲宽度来改变占空比的方式。

2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。

二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量” 看：打开电源的外壳，检查保险丝是否熔断,再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件.闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件.问：问一下电源损坏的经过，是否对电源进行违规操作.量：没通电前，用万用表量一下高压电容两端的电压先.如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心.用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。

开关电源的基本工作原理
开关电源的基本工作原理是通过高频的开关操作，周期性地将输入电能转换为另一种形式的电能输出。

其主要由输入滤波器、整流器、开关电源控制器、开关管、输出滤波器和负载组成。

首先，交流电输入进入输入滤波器进行滤波，以去除输入电源中的高频噪声和尖峰。

接下来，经过整流器将交流电转换为直流电。

整流器常用的有单相整流桥和三相整流桥两种类型，其作用是将输入的交流电变为经过整流的脉动直流电。

然后，经过开关电源控制器对直流电进行控制和调节。

控制器常用的有PWM控制和谐振控制两种方式。

控制器通过对开关
管进行高频开关操作，将直流电转换为高频的脉冲电流。

接着，高频脉冲电流经过开关管进行开关操作，周期性地将输入电能传递到输出环节中。

在输出环节，高频脉冲电流通过输出滤波器进行滤波，去除高频噪声和脉动，得到平滑的直流输出电能。

最后，这个直流输出电能供给给负载使用，完成电源的输入输出转换。

通过以上的工作流程，开关电源可以实现高效率、高可靠性和
高稳定性的电能转换。

它在电子设备、通信设备以及工业控制等领域得到广泛应用。

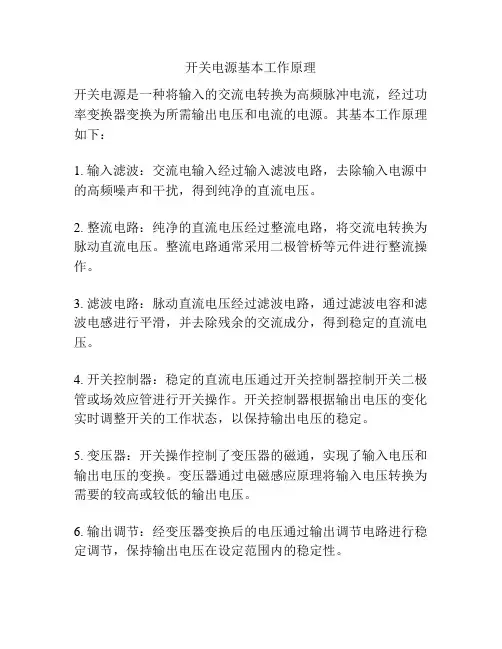

开关电源基本工作原理
开关电源是一种将输入的交流电转换为高频脉冲电流，经过功率变换器变换为所需输出电压和电流的电源。

其基本工作原理如下：
1. 输入滤波：交流电输入经过输入滤波电路，去除输入电源中的高频噪声和干扰，得到纯净的直流电压。

2. 整流电路：纯净的直流电压经过整流电路，将交流电转换为脉动直流电压。

整流电路通常采用二极管桥等元件进行整流操作。

3. 滤波电路：脉动直流电压经过滤波电路，通过滤波电容和滤波电感进行平滑，并去除残余的交流成分，得到稳定的直流电压。

4. 开关控制器：稳定的直流电压通过开关控制器控制开关二极管或场效应管进行开关操作。

开关控制器根据输出电压的变化实时调整开关的工作状态，以保持输出电压的稳定。

5. 变压器：开关操作控制了变压器的磁通，实现了输入电压和输出电压的变换。

变压器通过电磁感应原理将输入电压转换为需要的较高或较低的输出电压。

6. 输出调节：经变压器变换后的电压通过输出调节电路进行稳定调节，保持输出电压在设定范围内的稳定性。

7. 反馈控制：开关电源通过反馈控制电路监测输出电压，并将监测到的输出电压与设定值进行比较，通过反馈控制器调整开关的工作频率和占空比，使输出电压保持稳定。

8. 保护功能：开关电源常常具备过压保护、过流保护、短路保护等功能，以保护电源和负载不受损坏。

通过以上工作原理，开关电源能够实现高效率的能量转换，使得电源输出电压稳定、可调节，并且具备较好的保护功能。

因此，在工业、通讯、家电等领域广泛应用。

电源开关电源工作原理电源开关是电源的一个重要组成部分，它通过控制电源的开关状态来控制电流的通断。

本文将从电源开关的工作原理、分类及应用等方面进行详细介绍。

一、电源开关的工作原理电源开关的工作原理主要涉及到两个概念：导通和断开。

当电源开关处于导通状态时，电流可以顺利通过；而当电源开关处于断开状态时，电流无法通过。

电源开关通过控制开关的导通和断开来实现电源的开关控制。

电源开关通常由开关机构和触点组成。

开关机构是电源开关的核心部分，它通过手动或自动操作来实现开关的导通和断开。

触点是控制电流通断的关键部件，它负责将电源输入端与输出端连接或隔离。

电源开关的工作原理可以简单描述为：当开关机构处于导通状态时，触点闭合，电流可以顺利通过；而当开关机构处于断开状态时，触点打开，电流无法通过。

二、电源开关的分类根据电源开关的不同特点和应用场景，电源开关可以分为多种不同类型。

常见的电源开关包括手动开关、自动开关和远程控制开关等。

1. 手动开关：手动开关是最常见的一种电源开关，它通常由一个旋钮或按钮构成，通过手动操作来实现开关的导通和断开。

手动开关广泛应用于各种电器设备中，如电灯开关、电风扇开关等。

2. 自动开关：自动开关是根据特定条件自动实现开关的导通和断开。

常见的自动开关有热开关、光敏开关、声敏开关等。

热开关是根据温度变化来控制开关状态的，光敏开关是根据光线强度来控制开关状态的，声敏开关是根据声音信号来控制开关状态的。

自动开关广泛应用于家居自动化、工业自动化等领域。

3. 远程控制开关：远程控制开关是通过无线遥控器或网络控制实现开关的导通和断开。

远程控制开关可以通过手机APP、遥控器等方式进行控制，具有方便、灵活的特点。

远程控制开关广泛应用于智能家居、智能办公等领域。

三、电源开关的应用电源开关在各个领域都有广泛的应用。

以下是几个常见的应用场景：1. 家庭电器：电源开关广泛应用于家庭电器中，如电视机、空调、冰箱等。

通过电源开关的控制，可以方便地对家电进行开关操作，提高使用便利性。

开关电源工作原理详细解析开关电源是一种将输入电源变换为输出电源的电源转换装置，其主要特点是高效率、轻便、体积小和输出电压稳定等。

本文将详细解析开关电源的工作原理。

开关电源的基本组成部分包括输入滤波器、整流器、能量存储元件、开关管、控制电路和输出变压器等。

1.输入滤波器：开关电源将电源直流电压转换为高频脉冲电压，因此需要通过输入滤波器消除输入电源中的高频干扰和杂散信号。

2.整流器：开关电源首先将输入交流电压通过整流器转换为直流电压，常用的整流器包括二极管整流器和桥式整流器。

二极管整流器只能进行半波整流，而桥式整流器则能进行全波整流。

3.能量存储元件：开关电源通过能量存储元件来实现电能转换，常用的能量存储元件包括电感和电容。

电感在工作过程中能够储存磁能，并通过改变电流来改变电压；而电容则能够储存电能，并通过改变电荷来改变电压。

4.开关管：开关电源中的开关管根据需要周期性地切断和闭合电路，以控制能量的传输和流动。

开关管主要有晶体管、IGBT和MOSFET等。

晶体管可完成小功率的开关控制，IGBT适用于中高功率的开关控制，而MOSFET则适用于高频开关。

5.控制电路：开关电源的控制电路负责控制开关管的导通和关断，以确保输出电压稳定。

控制电路主要包括脉宽调制（PWM）控制电路和反馈控制电路。

脉宽调制控制电路通过改变开关管的导通时间来调节输出电压；反馈控制电路则通过与输出电压进行比较，并改变PWM信号的占空比来实现输出电压的稳定控制。

6.输出变压器：开关电源中的输出变压器将高频脉冲电压转换为所需的输出电压。

输出变压器主要由一对或多对线圈组成，通过互感作用来实现电能的传输和变压。

开关电源的工作过程如下：1.输入交流电压通过输入滤波器进入整流器，经二极管或桥式整流器转换为直流电压。

2.直流电压通过能量存储元件（电感和电容）进行储能和滤波，以保证输出电压的平稳。

3.控制电路根据反馈信号和设定值，通过脉宽调制控制电路生成PWM信号，控制开关管的导通和关断。

电器中的开关电源工作原理电器中的开关电源是一种常见的电源类型，广泛应用于家用电器、计算机设备、通信设备等领域。

本文将介绍开关电源的工作原理，以及其在电器中的应用。

一、开关电源的工作原理开关电源是一种将输入电源频率转换为高频脉冲，再经过变压器、整流滤波电路等一系列变换和处理过程，最终得到需要的输出电压的电路。

其基本工作原理如下：1. 输入电源变换：开关电源首先接收输入电源，通常为交流（AC）电源。

通过输入电源的变压器，将交流电压变压为较低的交流电压，并通过整流电路将交流电压转换为直流电压。

2. 高频脉冲产生：开关电源中的主要元件是开关管（或开关电源芯片），它可以快速开关导通和截止。

通过开关管的高频开关动作，将直流电压变换为高频脉冲信号。

3. 变压器转换：高频脉冲信号通过变压器的升压或降压转换，实现输入电压的变换。

变压器通常由多个线圈绕制而成，根据输出的电压需求，通过不同的绕制方式实现升压或降压。

4. 整流滤波：经过变压器转换后的高频信号，需要通过整流电路进行整流，将其转换为稳定的直流电压。

整流电路中常使用二极管进行单向导通，滤波电容则用于平滑电压波动。

5. 输出调节：得到稳定的直流电压后，需要通过稳压电路对输出电压进行调节。

稳压电路常采用反馈原理，监测输出电压，并通过控制开关管的开关频率和占空比，使输出电压保持稳定。

二、开关电源在电器中的应用开关电源由于其高效率、体积小、重量轻等优点，被广泛应用于电器领域。

以下是几个常见的应用场景：1. 家用电器：开关电源在家用电器中广泛应用，如电视机、空调、冰箱等。

其高效率和稳定的输出电压，能够满足不同电器对电源的需求。

2. 计算机设备：在计算机设备中，开关电源用于为主机、显示器、硬盘等供电。

其高频率开关工作方式，减少了能量损耗，提高了电源效率。

3. 通信设备：无线通信设备、网络设备等需要稳定电源的领域，也广泛采用开关电源。

开关电源提供了高效、可靠的电源支持，确保了通信设备的稳定运行。

开关电源的基本控制原理开关电源是一种将直流电转换为交流电的电源装置。

其基本控制原理是通过开关管（晶体管或功率MOS管等）的开关动作，控制输入电源电压的连续开闭，以达到输出电压的变化。

1.输入电压整流与滤波：开关电源通常使用交流输入电源，首先需要使用整流电路将交流电转换为直流电。

整流电路可以采用二极管桥式整流电路，将交流信号变为全波整流的直流电。

然后采用滤波电路对整流电压进行平滑，以消除残余的交流成分。

2.输入电压调整电路：开关电源还需要一种输入电压调节电路，用来改变输入电压的大小，以实现对输出电压的调节。

调节电路一般采用电位器、电阻、可调电压稳压器等元件组成，通过改变电路的电阻或给定的精确电压来调整输入电压的大小。

3.输入电流控制：开关电源中的输入电流通常由输入电源提供。

通过对电源输入电流进行控制，可以实现对输出电流的控制。

电流控制主要依靠反馈电路实现，通过对反馈信号进行放大、调节，以达到期望的输出电流。

4.正弦波PWM控制：开关电源的核心控制方式是采用脉宽调制（PWM）技术，通过调节开关元件的导通时间和关断时间来控制输出电压。

通常使用比较器比较输入信号和三角波信号，产生PWM信号。

PWM信号通过控制开关管的导通和关断，实现对输出电压的调节。

5.输出电压滤波：开关电源输出的是脉冲信号，需要通过滤波电路将其转变为平滑的直流电压。

滤波电路一般采用电感、电容等元件组成的低通滤波电路，将高频脉冲信号滤除，得到平稳的输出电压。

开关电源通过以上控制原理实现对输入电压、电流的调节和对输出电压的稳定控制。

其核心是PWM技术的应用，通过高频开关控制实现对输出电压的精确调节。

开关电源具有高效率、便携性和稳定性好的特点，广泛应用于计算机、通信设备、工业设备等领域。

开关电源原理
开关电源是一种电子电源，通过开关管的开、关控制来实现对电源电压的调节。

其基本原理是利用开关管的导通和关断，改变输入电源电压的有效工作周期，从而得到需要的输出电压。

开关电源主要由输入滤波电路、变压器、整流电路、滤波电路、开关管、控制电路和输出电路等部分组成。

输入电源经过输入滤波电路，用来去除干扰和滤波，然后经过变压器将电压变成需要的电压。

变压器的输入和输出之间的转换通过开关管的开、关控制来实现。

开关管作为核心部件，在控制电路的控制下，实现对输入电压的有效调节。

当开关管导通时，电源电压通过变压器转换后供给负载；当开关管关断时，输出电压为零。

整流电路通过整流二极管将交流电压转换为直流电压。

滤波电路用来去除直流电压中的纹波和杂散干扰，使输出电压平稳。

控制电路对开关管的开、关进行控制，根据需要调整开关管的导通和关断时间，从而调节输出电压。

常见的控制方式有脉冲宽度调制（PWM）和脉冲频率调制（PFM）。

输出电路将经过滤波的直流电压提供给负载，以满足负载的工作要求。

输出电压的稳定性是开关电源的重要性能指标之一。

总之，开关电源利用开关管的开、关控制，通过变压器、整流、
滤波、控制等部分实现对输入电源电压的调节，得到需要的输出电压，具有调节范围广、效率高等优点。

同时，开关电源也需要具备良好的稳定性和可靠性，以确保其在各种工作条件下的正常运行。

开关电源电流控制原理
开关电源电流控制原理是一种广泛应用于电子设备的电源控制技术。

它通过控
制输出电流的大小，以满足电子设备对稳定电力供应的需求。

在开关电源中，电流控制主要通过改变开关元件的导通和截止时间来实现。

开关电源是一种通过高效转换来提供稳定电压输出的电源。

其基本原理是将输
入电流以高频振荡的方式转换成高频脉冲信号，并经过滤波电路得到稳定的输出电压。

而电流控制则是在这个转换过程中对开关元件进行控制，以调整输出电流的大小。

在开关电源中，电流控制一般采用两种方法：恒流控制和脉宽调制（PWM）
控制。

恒流控制是通过传感器监测输出电流的大小，并将电流信号反馈给控制电路，使其调整开关元件的导通时间来控制输出电流的恒定。

而PWM控制则是根据需要
调整开关元件的导通时间的占空比，从而间接控制输出电流的大小。

恒流控制的优点是能够实现精确的电流控制，适用于对电流要求较高的电子设备。

然而，它要求电源控制电路具有精确的电流传感器和控制元件，成本较高。

相比之下，PWM控制方式更为常见和经济，适合大多数应用场合。

它通过调整开关
元件导通时间的占空比，实现对输出电流的控制，具有成本低、效率高的优势。

总之，开关电源电流控制原理是通过改变开关元件的导通和截止时间来实现对
输出电流的控制。

恒流控制和PWM控制是两种常见的电流控制方法，具有各自的
优点和适用场合。

随着技术的不断进步，开关电源电流控制原理在电子设备领域的应用也变得越来越广泛。
