塔吊附着施工方案一、工程概况工程名称：延吉百利城一期工程结构型式：框剪结构建筑物最高高度：地上50.8m，地下19米。
二、塔机情况生产厂家：中联重科股份有限公司机械型号：TC6010型塔式起重机出厂编号：2012TC01300701编制依据：（1）《特种设备安全监察条例》（（2009修正）国务院令第549号）（2）《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号）（3）《起重机械安全监察规定》（国家质量监督检验检疫总局令第92号）（4）《建筑施工安全检查标准》（JGJ59-99）（5）《建筑机械使用安全技术规程》（JGJ33—2001）（6）《塔式起重机安全规程》（GB5144-2006）（7）《建筑施工塔式起重机安装、使用、拆除安全技术规程》JGJ196-2010 （8）《起重机械安全规程》GB6067-85（9）《建筑起重机械安全评估技术规程》JGJT1879-2009（10）TC6010-6型自升式塔式起重机使用说明书本工程1台塔吊型号均为QTZ80（TC6010-6）型，为基础固定、外墙附着式，独立式起升高度为40.5米，附着式时起升高度可达220米；标准节最大起重量为6t，额定起重力矩为800KN·m，可根据不同施工场地情况，最大工作幅度60m，最小工作幅度2.5m。
本工程均采用60m臂长。
三、人员分工安全领导小组：宋景福副组长：胡建军，徐忠友四、附着位置根据TC6010塔吊的使用说明书规定，附着高度配置如下：根据现场的实际情况，并考虑一定的安全储备，设置四道附着，尺寸如下（结构层顶标高为75米）：第一道附着高度：21m第二道附着高度：37.5m第三道附着高度：48.5m2．预埋铁件附墙拉杆与建筑物固定点的预埋板预埋，预埋件选用待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
预埋件选用δ22、460×350×30钢板，M36×330螺栓12套，基座上两个耳栓采用30厚钢板两块，如下图所示：塔机附墙杆连接示意图连接铁板图3．锚固附着杆附着件主要由环梁及附着杆组成。

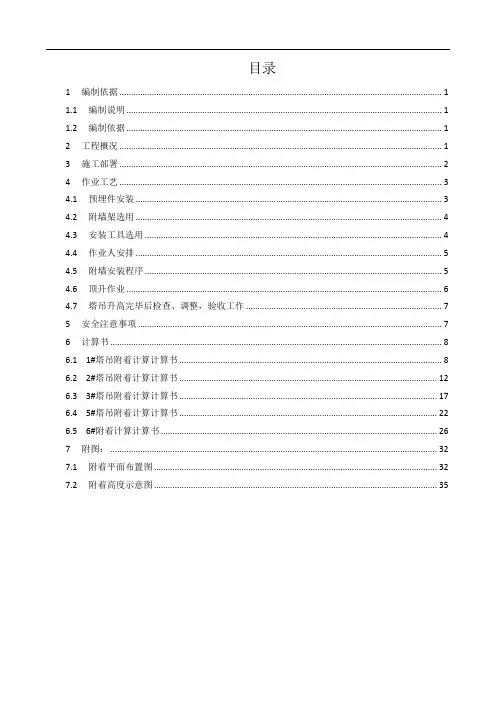

目录1编制依据 (1)1.1编制说明 (1)1.2编制依据 (1)2工程概况 (1)3施工部署 (2)4作业工艺 (3)4.1预埋件安装 (3)4.2附墙架选用 (4)4.3安装工具选用 (4)4.4作业人安排 (5)4.5附墙安装程序 (5)4.6顶升作业 (6)4.7塔吊升高完毕后检查、调整，验收工作 (7)5安全注意事项 (7)6计算书 (8)6.11#塔吊附着计算计算书 (8)6.22#塔吊附着计算计算书 (12)6.33#塔吊附着计算计算书 (17)6.45#塔吊附着计算计算书 (22)6.56#附着计算计算书 (26)7附图： (32)7.1附着平面布置图 (32)7.2附着高度示意图 (35)1编制依据1.1编制说明为保证xxx八期工程施工现场的5台TC6010塔机的各级顶升满足塔机使用说明书中附着高度及自由高度的要求，错开群塔高度，落实群塔防碰撞措施，保证塔吊作业安全，特编制本方案1.2编制依据（1）《特种设备安全监察条例》（（2009修正）国务院令第549号）（2）《建筑起重机械安全监督管理规定》（中华人民国建设部令第166号）（3）《起重机械安全监察规定》（国家质量监督检验检疫总局令第92号）（4）《建筑施工安全检查标准》（JGJ59-99）（5）《建筑机械使用安全技术规程》（JGJ33—2001）（6）《塔式起重机安全规程》（GB5144-2006）（7）《建筑施工塔式起重机安装、使用、拆除安全技术规程》JGJ196-2010（8）《起重机械安全规程》GB6067-85（9）《建筑起重机械安全评估技术规程》JGJT1879-2009（10）xxx八期工程塔吊基础平面布置图（11）xxx八期工程施工图纸（12）TC6010-6型自升式塔式起重机使用说明书2工程概况深业xxx八期项目，位于省市惠城古塘坳片区金榜南地块，占地面积约102996.0平方米，本期总建筑面积约160112.57平方米。
塔吊名称：QTZ80（TC6010）塔吊参数塔身桁架结构：方钢管塔机独立状态的最大起吊高度（m）：40.5塔机独立状态的计算高度（m）：47 塔身桁架结构宽度（m）：1.6塔吊荷载塔身自重（kn）：202.7 最大起重力矩（kn.m）“”800最大起重荷载（kn）：60 最大起重荷载至塔身中心的最大距离（m）：13.7 最小起重荷载（kn）10 最大吊物幅度（m）：56起重臂自重（kn）62.5 起重臂重心至塔身中心距离（m）：28小车和吊钩自重（kn）4.9 小车最小工作幅度：（m）2.5平衡臂自重（kn）：45 平衡臂重心至塔身中心距离（m）：6.4平衡块自重（kn）：146 平衡块重心至塔身中心距离（m）：12.2工作状态非工作状态起重荷载标准值（kn）：47.1 （自动计算）竖向荷载标准值（kn）：464.1竖向荷载标准值（kn）：511.2 水平荷载标准值（kn）：73.9水平荷载标准值（kn）：18.3 倾覆力矩标准值（kn.m）1552回转惯性力产生的扭矩标准值（kn。
m）：269.3塔吊名称：QTZ80（ZJ6010）浙江建机塔吊参数塔身桁架结构：方钢管塔机独立状态的最大起吊高度（m）：40.5塔机独立状态的计算高度（m）：47 塔身桁架结构宽度（m）：1.6塔吊荷载塔身自重（kn）：245.11 最大起重力矩（kn.m）“”800最大起重荷载（kn）：60 最大起重荷载至塔身中心的最大距离（m）：14.17最小起重荷载（kn）15 最大吊物幅度（m）：60起重臂自重（kn）51.13 起重臂重心至塔身中心距离（m）：23.7小车和吊钩自重（kn）4.9 小车最小工作幅度：（m）2.5平衡臂自重（kn）：25.24 平衡臂重心至塔身中心距离（m）：6.0平衡块自重（kn）：155 平衡块重心至塔身中心距离（m）：11.7塔机自重荷载标准值（kn）：504工作状态非工作状态起重荷载标准值（kn）：128 竖向荷载标准值（kn）：504竖向荷载标准值（kn）：632 水平荷载标准值（kn）：80水平荷载标准值（kn）：35 倾覆力矩标准值（kn.m）1797倾覆力矩标准值（kn.m）1136回转惯性力产生的扭矩标准值（kn。
4. 起重机安装用户在安装塔机前应熟读本使用说明书，以便正确迅速安装塔机。
安装塔机时，需一40t以上（或者两台25t）的汽车吊，如能妥善协调各项安装和组装步骤，合理配置塔机安装人员，来往通道及组装现场之间的关系，可将使用汽车吊的时间减到最少。
注意：塔机的安装是一项专业性很强、危险性较大的工作，一定要由国家有关部门认可的资质的专业安装人员来进行此项工作。
4.1 组装注意事项4.1.1 塔机安装工作应在风力小于4级时进行。
4.1.2 负责安装和拆卸起重机的单位应具有省级安检部门颁发的相应资质证书，在起重机的安装与拆卸时须按本说明书规定的要求和顺序进行，由技术人员根据工地实际情况制定书面安装或拆卸工艺程序和规程，向操作人员交底。
4.1.3 在安装或拆卸过程中，工作人员应戴安全帽，高空作业进现场还应穿防滑胶鞋，佩带安全带。
4.1.4 注意吊点的选择,根据吊装部件选用长度适当,安全可靠的吊具。
4.1.5 本机各零件之间的连接绳卡、螺栓、螺母、开口销等标准件以及轴端挡板、销轴等必须使用合格产品，或按设计图纸制造的合格零件，不允许随意代用。
4.1.6 安装时，装配好的销轴端部的开口销必须按规定张开。
轴端挡板螺栓，钢丝绳卡螺栓以及其它连接螺栓必须牢固可靠并符合有关规定。
4.1.7 高强度螺栓被连接表面应清除灰尘、油漆、油迹、锈蚀，不得有油污，应经喷砂或钢丝刷4.2 地基基础本机采用混凝土整体基础，基础重不小于100吨。
地基土质应坚实牢固，地耐力应不小于250kN/m2，砼基础砼强度等级为C35(GB50164-92)，混凝土基础的承载能力不小于3.2表四规定值，混凝土基础表面平面度允差不大于2 mm。
详见基础附图。
4.4.5回转塔身安装4.4.7.2平衡臂平台左右对称共两块，抬起平台至安装位置，用φ20×60带肩锥头销轴和5×45开口销联接固定。
将起升机构安装于平衡臂上，紧固好螺栓4.4.7.3将栏杆插入平台安装孔中，并用10×40销轴和3.2×20开口销联接固定。
QTZ70F(JL6010)塔式起重机使制造许可证M a n u f a c t u r e L i c e n s e :T S 2410615-2012用 说 明 书江麓机电科技有限公司. JIANGLU ELECTROMECHANICAL SCIENCE & TECHNOLOGY CO.,LTD.致用户：感谢您选购和使用江麓牌塔式起重机！为了使您正确使用与维护该设备，操作使用前请仔细阅读本使用说明书。
塔机第一次安装，本公司免费负责指导，用户应提供安装所需的常规工具、人员及场地。
塔机安装调试过程中，因用户未向本公司咨询，或用户不接受、不尊重本公司的指导和建议而引起的事故，本公司不承担任何责任。
塔机第一次安装，用户应预先准备以下安装塔机所需的工具、人员及场地等；●基础：可参考本使用说明书浇筑轨道基础或固定基础，由用户自行制作；●压重：按使用说明书附图备足；●起重机：根据被安装塔机型号分别选用不同吨位的移动式起重机；●有资质的安装队伍；●有比较空旷的组装及安装场地。
●高强度螺栓安装必须使用力矩扳手按说明书要求力矩进行预紧，力矩扳手由用户自备。
本公司致力于产品的不断创新，产品的某些局部作更改时，恕不另行通知！目录第一篇塔机的安装第一章概述......................................................................................................................Ⅰ.1-1 第二章基础、平衡重、压重..........................................................................................Ⅰ.2-1 第三章塔机安装..............................................................................................................Ⅰ.3-1 第四章塔机顶升加节......................................................................................................Ⅰ.4-1 第五章塔机附着安装......................................................................................................Ⅰ.5-1 第六章塔机的拆卸..........................................................................................................Ⅰ.6-1第二篇塔机的使用第一章塔机机构..............................................................................................................Ⅱ.1-1 第二章电气控制系统......................................................................................................Ⅱ.2-1 第三章塔机安全保护装置..............................................................................................Ⅱ.3-1 第四章塔机安全使用规定..............................................................................................Ⅱ.4-1第三篇塔机的维护保养与维修第一章塔机的保养..........................................................................................................Ⅲ.1-1 第二章塔机的维修..........................................................................................................Ⅲ.2-1QTZ70F(JL6010)塔式起重机第一篇 塔机的安装.目录第一章概述...........................................................................................................................................Ⅰ.1-11.1 塔机特征介绍..........................................................................................................................Ⅰ.1-11.2 整机技术性能参数表..............................................................................................................Ⅰ.1-21.3 起重特性..................................................................................................................................Ⅰ.1-31.4 供电要求..................................................................................................................................Ⅰ.1-41.5 塔机工作形式..........................................................................................................................Ⅰ.1-41.6 塔机外形尺寸........................................................................................................................Ⅰ.1-10 第二章基础、平衡重、压重...............................................................................................................Ⅰ.2-12.1 塔机基础..................................................................................................................................Ⅰ.2-12.2 平衡重....................................................................................................................................Ⅰ.2-112.3 压重........................................................................................................................................Ⅰ.2-13 第三章塔机安装...................................................................................................................................Ⅰ.3-13.1 安装注意事项..........................................................................................................................Ⅰ.3-13.2 整机各部件重量......................................................................................................................Ⅰ.3-23.3 安装步骤..................................................................................................................................Ⅰ.3-43.4 检查和试验............................................................................................................................Ⅰ.3-43 第四章塔机顶升加节...........................................................................................................................Ⅰ.4-14.1顶升前的准备...........................................................................................................................Ⅰ.4-14.2顶升加节的一般原则...............................................................................................................Ⅰ.4-14.3 顶升前塔机的配平..................................................................................................................Ⅰ.4-24.4 顶升作业..................................................................................................................................Ⅰ.4-44.5 加节收尾工作..........................................................................................................................Ⅰ.4-7 第五章塔机附着安装...........................................................................................................................Ⅰ.5-15.1 附着说明..................................................................................................................................Ⅰ.5-15.2 附着架结构..............................................................................................................................Ⅰ.5-35.3 附着点载荷及墙内预埋..........................................................................................................Ⅰ.5-45.4 附着架设置..............................................................................................................................Ⅰ.5-5 第六章塔机的拆卸...............................................................................................................................Ⅰ.6-16.1 拆卸的注意事项......................................................................................................................Ⅰ.6-16.2 拆卸步骤..................................................................................................................................Ⅰ.6-16.3 其他形式塔机的拆塔..............................................................................................................Ⅰ.6-76.4 塔机拆散后的注意事项..........................................................................................................Ⅰ.6-7第一章概述1.1 塔机特征介绍江麓QTZ70F塔式起重机采用三速电机调速技术，满足最新国家各种设计安全标准。
QTZ100（TC6013）塔式起重机使用说明书第一章概述 QTZ100 （ TC6013 ）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。
该机为水平臂架，小车变幅，上回转自升式多用途第一章概述QTZ100（TC6013）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。
该机为水平臂架，小车变幅，上回转自升式多用途起重机。
其标准臂长为50米，加长臂长可达55米、60米，最大起重量为8吨，额定起重力矩为960千牛.米，最大起重力矩为1000千牛.米。
该机主要特点如下：1.1 上部采用液压顶升来实现增加或减少塔身标准节，使起重机能随着建筑物高度变化而升高或降低，同时起重机的起重能力不因起重机的升高而降低。
1.2 工作速度高，调速性能好，工作平稳，效率高。
起升机构采用带涡流制动器的电机，电磁离合器换档的三速变速箱，能实现重载低速，轻载高速，最高速度可达106.5m/min。
小车牵引机构的电机具有三种速度，通过高效率，体积小的行星减速机，使载重小车可分别以每分钟9米、30米、60米的三种速度工作。
回转机构设有液力偶合器，承载能力高，起制动平稳。
1.3 工作范围大，工作方式多，适用对象广。
通过更换和增减一些部件及辅助装置，起重机可获得独立固定、附着于建筑物爬升等两种工作方式，以满足不同的使用要求。
附着式的最大起升高度可达160米，附着式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。
独立固定式的最大起升高度为46.3米。
该起重机具有50米、55米、60米三种臂长组合，可满足不同工地的需要。
1.4 各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。
该起重机设有起升高度限位器，小车变幅限位器，力矩限制器，起重量限制器，回转限位器，小车断绳保护装置等安全装置。
1.5 司机室独立侧置，视野好，可带空调设备，给操作者创造了较好的工作环境（需要空调，请用户另订或自备）。
TC6010-6 C2 QTZ80(TC6010-6)塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
出厂日期：目录概述............................................................................ 0-1～0-8第一篇塔机的安装第一章立塔.......................................................... 1.1-1～1.1-32 第二章拆塔.......................................................... 1.2-1～1.2-3 第二篇塔机的使用与维护第一章塔机安全操作规程.................................... 2.1-1～2.1-3 第二章机构及电气操作........................................ 2.2-1～2.2-5 第三章安全保护装置.......................................... 2.3-1～2.3-4 第四章保养与维修............................................... 2.4-1～2.4-4 附录一.................................................................... 1～7编制：校对：审核：概述TC6010-6塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。
Issued August 2013 • Index No. DC/18.8Inverter arc control technology provides greater puddle control for superior 6010Stick electrode performance.Large, dual digital meters are easy to view and are presettable to ease setting weld output.Process selector switch reduces the number of control setup combinations without reducing any features.Optional 115 VAC auxiliary power provides 10 amps of circuit-breaker-protected power for water circulators, etc.Pulsed MIG capabilities with optional Optima control reduces spatter and distortion, allows better out-of-position puddle control, and provides potentialreduction of fume particle emission.Wind Tunnel Technology ™protects electrical components and PC boards from contamination.Fan-On-Demand ™cooling system operates only when needed, reducing noise, energy use and the amount of contaminants pulled through machine.Lift-Arc ™allows TIG starting without the use of high-frequency. Starts the arc without contaminating the weld with tungsten.Line voltage compensation keeps welding output constant even if input power varies by +/-10 percent.Adaptive Hot Start ™increases the output amperage at the start of a weld if necessary,eliminating electrode sticking.Lightweight, aerospace-grade aluminum case offers protection with the benefit of reduced weight.Power source is warranted for 3 years, parts and labor.Original main power rectified parts are warranted for 5 years.Miller Electric Mfg. Co.An ITW Company1635 West Spencer Street P.O. Box 1079Appleton, WI 54912-1079 USAEquipment Sales US and CanadaPhone: 866-931-9730FAX: 800-637-2315International Phone: 920-735-4554International FAX: 920-735-4125XMT ®304CC/CVCertified by Canadian Standards Association to both the Canadian and U.S. Standards.Multiprocess WeldingPower Source21.Voltmeter2.Power On/Off Switch3.Inductance/Dig Control4.Ammeter5.Voltage/Amperage Adjustment Control6.Voltage/Amperage Control Switch7.Process Selector Switch (Rotary Switch)2314567Control PanelXMT ®304 MIGRunner ™#951 343Comes Complete With:XMT 304CC/CV power source 22A wire feederBernard ®Q400 MIG Gun Consumables.035/.045-inch drive roll kitRegulator/flow gauge with gas hose MIGRunner Cart with cylinder rackBottom tray will hold optional Coolmate 3(sold separately)Process Selector Control #042 872 Designed for use with dual wire feeders, applications where electrical isolation and/or polarity revers i ng of weld current is required, and for welding process changes. Includes 115 VAC/2-amp recepta c le, two 14-pin receptacles and a 10-foot (3 m) 14-pin cord.RFCS-14 Foot Control#043 554Heavy-duty foot currentand contactor control.Includes 20-foot (6 m)cord and 14-pin plug.RHC-14 Hand Control#242 211 020Miniature hand controlfor remote currentand contactor control.Dimensions: 4 x 4 x 3.25inches (102 x 102 x 82 mm). Includes 20-foot (6 m) cord and 14-pin plug. RMLS-14 #129 337Momentary- and maintained-contact rocker switch for contactor control. Push forward for maintained contact and back for momen t ary contact. Includes 20-foot (6 m) cord and14-pin plug.RCC-14 Remote Contactor and Current Control #151 086Rotary-motion fingertip control fastens toTIG torch using two Velcro®straps. Includes 28-foot (8.5 m) cord and 14-pin plug.RCCS-14 Remote Contactor and Current Control #043 688Up-and-down rotary-motion fingertip control. Great for applications that require a finer amperage control. Includes 28-foot (8.5 m) cord and 14-pin plug.Extension Cords for Remote Controlsand 24 VAC Wire Feeders#242 208 02525 ft. (7.6 m)#242 208 05050 ft. (15 m)#242 208 08080 ft. (24.3 m)14-pin plug to 14-pin socket.Note: Not for use with Optima or 60M Series.Optima™#043 389A microprocessor-based,multipurpose pulse con t rol forboth synergic MIG (wire weldingor GMAW) or manual MIGpulsing. Use this control with theXMT 304 CC/CV power sourcesand any Miller wire feeder, including automatic feeders and spool guns. Includes a 25-foot (7.6 m) cord with 14-pin plug. Extension Cords for Optima#242 205 02525 ft. (7.6 m)#242 205 05050 ft. (15 m)#242 205 08080 ft. (24.3 m)MIGRunner™Cart#195 445Small footprintand easilymaneuverable,with cylinder racklow enough thatyou do not have tolift bottles. Wire Feeders/GunsSuitCase®X-TREME™8VS#951 181SuitCase®X-TREME™12VS#951 543Lightweight, voltage-sensing wire feeder for avariety of wires up to .062 inch. Holds up to an8-inch (8VS) or 12-inch (12VS) spool of wire.Operates on open-circuit voltage eliminatingthe need for a control/power cord. Includessecondary contactor, gas valve and drive roll kit.See Lit. Index No. M/6.41 and M/6.42.SuitCase®8RC#951 186SuitCase®12RC#951 188Lightweight, modular design and flexibleenough to run a variety of wires up to 5/64-inchdiameter. Holds up to an 8-inch (8RC) or 12-inch(12RC) spool of wire. Operates using 14-pincontrol receptacle. Includes remote voltagecontrol and drive roll kit. See Lit. Index No. M/6.5.70 SeriesS-74S#951 196S-74D#951 198S-74DX#951 200Heavy-duty, industrial, constant-speed 24 VACsemiautomatic wire feeders with available digitalmeters. Ideal for high-duty-cycle MIG (GMAW)and Flux-Cored (FCAW) welding. Accommodatesa wide variety of wire sizes and types. IncludesBernard®Q™-Gun! See Lit. Index No. M/3.0.Spoolmatic®30A#130 831One-pound,air-cooled spoolgun that extendsthe weld processrange by adding a handy portable system forsmall wire MIG. Rated at 200 amps at 100 percentduty cycle. Includes 30-foot (9.1 m) cableassembly. WC-24 Control (#137 549)requiredwith 14-pin receptacles.WC-24 Weld Control#137 549Designed for use with Miller CVpower sources supplying 24 VACand 14-pin recep t acles. For usewith Spoolmatic 30A spool gun.Coolant SystemsFor more information, see the Miller CoolantSystems literature sheet, Index No. AY/7.2.Coolmate™3#043 007115 VAC#043 008230 VACFor use with water-cooledtorches rated up to 500amps. Unique paddle-wheelindicator, external filter and easy-fill spout.Coolmate™4#042 288115 VACFor use with water-cooledtorches rated up to 600amps. Tough moldedpolyethylene case withcarrying handle.Low-ConductivityTIG Coolant #043 810Sold in multiples of fourone-gallon recyclable plasticbottles. Miller coolantscontain a base of ethyleneglycol and deionized water to protect againstfreezing to -37°Fahrenheit (-38°C) or boiling to227°Fahrenheit (108°C). Genuine Miller®Accessories3Note: XMT 304 power sources are equipped with Dinse-style connectors for secondary connections.Dinse/Tweco®Adapter #042 465Dinse/Cam-Lok Adapter #042 466One-piece adapter withDinse-style male plug (to power source) on one end and female receptacle (Tweco or Cam-Lok for weld cable connection) on other end.Dinse-Style Connectors#042 418Accepts #4 to #1/0 AWG size cable. #042 533Accepts #1/0 to #2/0 AWG size cable.Kit includes one Dinse-style male plug which attaches to the work and/or weld cables and plugs into the Dinse-style recep t acles on the power source.Extension Kits for Dinse-Style Cable Connectors #042 419Accepts #4 to #1/0 AWG size cable. #042 534Accepts #1/0 to #2/0 AWG size cable. Used to adapt or extend weld and/or work cables. Kit includes one male Dinse-style plug and one in-line female Dinse-style receptacle.Genuine Miller ®Accessories (Continued)Ordering InformationPower Source and Options Stock No.DescriptionQty.PriceXMT ®304 CC/CV#903 471208-230/460 VAC with Auto-Link ®#903 471-01-1208-230/460 VAC with Auto-Link ®and Auxiliary Power #903 472400 VAC, 50/60 Hz with Auxiliary Power and CE XMT ®304 MIGRunner ™Package #951 343208-230/460 VAC with Auto-Link ®AccessoriesProcess Selector Control #042 872RFCS-14#043 554Foot control RHC-14#242 211 020Hand control RMLS-14#129 337Rocker switch RCC-14#151 086Fingertip control RCCS-14#043 688Fingertip controlExtension Cords (For 24 VAC wire See page 3. Not to be used with Optima or 60Mfeeders and remote controls)Optima ™MIG Pulse Control #043 389Optima ™Extension Cords See page 3Running Gear MIGRunner ™Cart #195 445Wire Feeders/Guns SuitCase ®X-TREME ™8VS #951 181See Lit. Index No. M/6.41SuitCase ®X-TREME ™12VS #951 543See Lit. Index No. M/6.42SuitCase ®8RC #951 186See Lit. Index No. M/6.5SuitCase ®12RC #951 188See Lit. Index No. M/6.570 SeriesSee page 3Spoolmatic ®30A Spool Gun #130 831Requires WC-24 for use with 14-pin receptaclesWC-24#137 549For use with Spoolmatic 30A and power sources with 14-pin WC-115A#137 546-01-1For use with Spoolmatic 30A and power sources without 14-pin Bernard ®Q ™-Series MIG Guns See Welding Components and Parts Guide Coolant SystemsSee page 3. See Lit. Index No. AY/7.2Cable Connectors and Adapters See aboveDate:Total Quoted Price:©2013 Miller Electric Mfg. Co.Distributed by:。
目录1 简介...................................................................................................................................... - 1 -1.1硬件参数 (1)1.2软件参数 (1)1.3环境参数 (1)1.4认证 (1)1.5应用范围 (1)1.6结构尺寸 (1)2 接口介绍.............................................................................................................................. -3 -2.1功能框图 (3)2.2模块接口 (4)2.3电源接口 (7)2.4天线接口 (7)2.5音频接口 (7)2.6数据接口 (7)2.7R-UIM接口 (8)2.8键盘接口 (8)2.9PCM接口 (8)2.10用户自定义接口 (8)2.11其他接口 (8)2.12软件接口 (8)3 技术参数............................................................................................................................ - 10 -3.1极限工作条件 (10)3.2推荐工作条件 (10)3.3逻辑电平特性 (10)3.4音频接口特性 (11)3.5PCM接口时序 (11)3.6可靠性参数 (12)4 机械尺寸............................................................................................................................ - 12 -4.1模块封装 (12)4.2包装 (13)4.3推荐焊盘 (13)4.4标识 (13)5 参考设计............................................................................................................................ - 14 -6 注意事项：........................................................................................................................ - 15 -1简介CDMA无线接入模块基于CDMA20001x网络（兼容IS-95A）提供语音、数据、短信等业务，可广泛应用于无线传输、固定台、无线公话、接入盒、远程监控、车载台、无线多媒体终端和无线个人终端等系统中。
TC6013塔式起重机使用说明书目录1、概述 (4)2、起重机技术性能 (4)2.1整机外形图 (4)2。
2起重性能表 (4)2。
3起重特性曲线 (5)2。
4技术性能表 (6)2。
5主要技术数据 (6)3、起重机构造简述 (8)3。
1总体布置 (8)3.2金属结构部分 (8)3.3工作机构 (13)3.4绕绳系统 (15)4、起重机的安装 (16)4。
1组装注意事项 (16)4.2地基基础 (17)4.3接地装置 (17)4.4塔机组装 (17)5、安全保护装置及调试 (25)6、起重机的拆卸 (26)6.1拆卸注意事项 (26)6。
2拆卸后的注意事项 (27)7、起重机的使用 (28)7。
1投入使用前的工作 (28)7.2安全操作规程 (29)7。
3维修及保养 (30)7.4主要故障及排除方法 (32)8、附图、附表 (34)8。
1整机零部件明细表 (34)8。
2轴承明细表 (35)8.3易损件明细表 (35)8.4附图 (36)1、概述TC6013塔式起重机是亚泰重工机械有限公司充分利用成组技术、组合设计技术及有限元分析技术,以“塔式起重机微机设计平台”为工具设计的国内最新型的起重运输机械。
该机为水平臂架、小车变幅、上回转液压顶升式起重机。
该机各项性能参数及技术指标均达到或优于国家标准。
最大工作幅度为60m，独立式起升高度为45m,附着式起升高度可达到152。
5m，额定起重力矩80t·m,最大起重力矩为105t·m。
该机参数先进,性能优良可靠,造型美观，质量精良，结构简单实用，设有先进的安全装置，维修方便，使用安全,价格合理，使广大建筑企业的理想的建筑施工机械。
2、起重机技术性能2.1整机外形图附着式2.2起重特性表 2.2。
1起重特性表 起重性能特性2。
3起重特性曲线 2。
3.1起重力矩曲线 51015202530354045500R(m)556065432160m 臂起重臂起重特性曲线3、塔机主要构造及特点3。
QTZ80塔吊6010说明书要点广东业豪QTZ80 (6010)塔机第1页共44页目录第一篇概述 (2)第二篇塔机技术性能 (3)第三篇塔机构造 (8)第四篇固定式塔机的安装 (19)第五篇附着式塔机的安装 (30)第六篇塔机的拆卸 (33)第七篇塔机的使用 (35)第八篇塔机的维护保养 (40)附表一塔式起重机用钢丝绳明细表 (42)附表二各部润滑表 (42)附图一主电路图 (43)附图二控制电路图 (44)附图三平衡重施工图 (45)说明：本公司有权对产品进行更新、改造，用户所购产品的某些局部结构或部分参数可能与本说明书不符，敬请留意，并与本公司联系。
2006年版第2页共44页广东业豪QTZ80(6010)塔机第一篇概述QTZ80（6010）塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1．该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，吊臂长度完全超过了国内外内其它的同类产品，同时根据施工需要，其还可变换为55米臂长、50米臂长和45米臂长。
2．整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3．工作方式多类，适用范围广，该机有基础固定，外墙附着等工作方式，适合各种不同的施工对象，独立式起升高度41.5米，附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。
4．塔机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速。
小车牵引机构具有三种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
5．塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置，防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
概述QTZ80（6010）塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式塔机，其主要特点如下：1.该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，起重臂长度完全超过了国内外其它的同类产品，同时根据施工需要，臂长还可变换为55米和50米。
2.整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3.有多种工作方式，适用范围广，该机有固定式基础，外墙附着式等工作方式，适合各种不同的施工对象，独立式最大起升高度45米。
附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。
4.塔机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速。
小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
5.塔机安全保护装置齐全，配置有起重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置，防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
6.司机室独立外置，视野好，内部空间大，操作舒适、安全。
为操作者提供了良好的工作环境。
司机通过先进的联动台操作各机构动作，操作容易，维修简单。
7.本产品的设计完全符合或优于有关国家标准。
基于以上特点，它既能满足中、小城市一般民用建筑需要，又能满足适用于大、中城市高层或超高层建筑物或构筑物的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程，对港口、货场的装卸作业也能适用。
1．起重机技术性能及外观尺寸1．1 整机技术性能（见下表1）表11．2 主要外购件及其技术指标（见下表2）QTZ80（6010）塔式起重机使用说明书2．塔机主要构造及特点2．1 总体布置2．1．1 独立式起升高度40米（最高为45米），可采用二倍率或四倍率钢丝绳起升，塔身下部通过基础节与基础相连，上部通过上支座及回转支承与上塔身相连，司机室侧置于支座上，前方是起重臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上支座侧边，变幅小车由变幅机构牵引，沿臂架来回运动，起重臂、平衡臂均用刚性拉杆与塔身连接。
塔吊使用说明书QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。
（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
1、概述QTZ80塔式起重机是山东百脉建筑机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具，设计的国内最新型的起重运输机械。
该机为水平臂架、小车变幅、上回转液压顶升式起重机。
最大起重量为8t；最大工作幅度为60米时额定起重力矩为800kN·m，该机特点：（1）性能参数及技术指标达到国内领先、国际先进水平，最大工作幅度60米，增加了塔机的工作空间。
（2）整机外形为国际流行形式，美观大方。
（3）工作方式多，使用范围广。
有基础固定、外墙附着两种工作方式，适用于各种不同的施工对象；独立起升高度46.2米，附着高度151.2米。
（4）工作速度高，调速性能好，工作平稳，效率高。
起升机构采用多速绕线电机和单速比减速器，能实现重载低速、轻载高速，最大速度可达86m/min。
小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能。
回转机构采用绕线电机和行星齿轮减速器，配置液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。
（5）吊臂采用刚性双拉杆悬挂，刚性好、自重轻、断面小、风阻小、受力均匀、外形美观。
（6）各种安全装置齐全，可保证工作安全可靠。
（7）司机室独立侧置，视野良好，给操作者创造了良好的工作环境。
（8）使用方便维修简单。
该机自重（不含配重、基础及附着装置）44.909t，总装机容量43.7kW，广泛适用于高层饭店、居民住宅、工业建筑等大型建筑工程，是广大建筑企业理想的建筑施工机械。
2. 起重机技术性能2.1技术性能参数表（表一）表一技术性能表2.2配套机构明细表（表二）表二配套机构明细表2.3起重性能表（表三）表三起重特性表60米工作幅度55米工作幅度50米工作幅度1），各部分结构及特点简介如下：3.1 总体布置：起升高度不超过46.2米时采用独立式，大于46.2米时采用附着式。
附着使用时最上一道附着距臂跟铰点自由高度不得大于32米。
塔身高度由基础节、标准节的高度组成，独立高度由15节塔身节组成，最大起升高度151.2m 时，由53节塔身节组成，同时有5道附着装置。
附着予埋件埋于事先计算好的附着高度位置，以便用附着撑杆将塔身附着于建筑物上。
在专用混凝土基础中有预先埋好的地锚螺栓与底架连接，底架顶部与塔身相连,塔身上端与下转台连接，下转台上面与回转支承的外圈连接。
紧固在回转支承内圈上的转动部分，包括上转台、回转塔身、塔帽、平衡臂、起重臂、变幅小车与吊钩、配重、起升机构、回转机构以及司机室等，这些部件均可以绕塔身轴心线在各自水平面内一起作540°的全回转。
起重臂根部与回转塔身连接，其上弦通过两根起重臂拉杆与塔帽连接。
平衡臂根部与回转塔身销轴连接，尾部通过两根平衡臂拉杆与塔帽相连。
起升机构设在平衡臂中后部，回转机构布置在上转台的左右两侧，右前方是司机室，变幅小车和吊钩由设在位于起重臂靠近臂根处的变幅机构牵引，沿起重臂纵轴线做水平往复运动。
顶升部分由顶升套架和液压顶升装置两部分组成，顶升套架为框架式空间钢结构件，用销轴与下转台相连，其后侧装有液压顶升装置的顶升油缸及顶升横梁，液压泵站放置在套架工作平台上，顶升时顶升横梁顶在塔身的踏步上在油缸的作用下，套架连同下转台以上部分沿塔身轴心线上升，油缸顶升两次，可引入一个塔身节。
独立式附着式图1 QTZ80塔式起重机示意图3.2表四 基础及附着载荷表3.3 金属结构的主要外形尺寸及重量金属结构部分主要有底架、斜撑杆、塔身、顶升套架、下转台、回转支承、上转台、回转塔身、司机室、塔帽、平衡臂、起重臂、起重臂拉杆、平衡臂拉杆、变幅小车及附着装置等。
3.3.1 底架及斜撑杆(见图3、图4)底架为“十”字梁式结构，一根整梁，二根半梁与上下盖板用4个销轴连接，同时通过24根预埋在基础中的地脚螺栓固联在基础上，十字梁外端焊有4个耳座，分别用4根斜撑杆通过耳座斜撑在塔身第二节上。
十字梁上有四个长方形支撑座，与塔身加强基础节相联。
P1：基础所受垂直力 P2：基础所受水平力 M ：基础所受倾翻力矩 MK ：基础所受扭矩 F1、F2：附着点受力的铰支座与油缸铰接，承受油缸的顶升载荷，套架底部有两个爬爪，在油缸收回活塞杆时，由爬爪承受塔机顶部全部载荷。
为了便于顶升安装和安全需要，套架设有二层工作平台，顶升时，工作人员站在平台上，操纵液压系统实现顶升，引入标准节和紧固塔身螺栓。
上支座为板壳结构，其左、右两侧焊有安装回转机构的法兰盘，上支座的三面设有工作平台，右侧工作平台的前端安装司机室，前方设有安装探照灯的灯座以及安装回转限位器的支座，上支座的上平面通过4个相互垂直的销轴与回转塔身连接。
下部平面与回转支承上平面密贴并通过M24的高强螺栓相连接，预紧力矩M=900N.m预紧力为189.4KN（连接表面应清除灰尘、油漆、油迹、锈蚀）。
图10 司机室示意图3.3.8塔顶(见图11)塔顶为前倾式四棱锥形结构，顶部焊有拉板架、起重臂拉板、平衡臂拉板，通过组合刚性拉杆及销轴分别与起重臂、平衡臂相连，为了安装各拉杆的需要，塔顶上部设有工作平台，工作平台通过螺栓与塔顶相连，运输时可拆下平台，塔顶上部设有起重钢丝绳导向滑轮座和塔顶顶部设有安装起重臂拉杆用的滑轮，塔帽后侧设有带护圈的扶梯用于通往塔顶便于安装、维护，塔顶下端用四个销轴与回转塔身相连。
图11 塔顶示意图图12 平衡臂示意图3.3.9平衡臂(见图12)平衡臂是由槽钢及角钢组焊成的整体平面结构，平衡臂上设有栏杆及过道，尾部设置工作平台，平衡臂的一端用两根销轴与回转塔身相连，另一端则用两根组合刚性拉杆同塔顶相连，尾部3.3.10 起重臂(见图14)起重臂上弦杆、下弦杆是用角钢扣方焊成的方管，整个臂架为等腰三角形截面，共分为十一节，节与节之间用销轴连接，拆装方便，为了提高起重性能，减轻起重臂的重量，起重臂采用双吊点，下弦变截面空间桁架结构，在起重臂第二节放置牵引机构，臂架根部第一节与回转塔身用销轴连接。
在第三节、第七节、第八节上设有吊点，通过吊点用拉杆与塔帽连接。
工作幅度为60米、55米时，外吊点在第八节上；工作幅度为50米时，外吊点在第七节上。
内吊点位置始终不变。
起重臂组装时，必须严格按照每节臂上的序号组装起重臂，为此，通过改变起重臂的节数，拉杆长度和配重块的数量，可达到变臂的功能，组装不允许错位或随意组装。
起重臂钢结构臂架部分重心位置距离臂根铰点为26.2米。
根据工地的实际情况，需要改变具体数据如下：臂长（米）起重臂节数内拉杆长度（米）外拉杆长度（米）60 1-11 15.285 44.655 1.2.3.4.5.6.7.8.9.11 15.285 44.650 1.2.3.4.5.6.7.8.11 15.285 38.65注意：起重臂上弦、下弦及拉杆销轴均为专用特制零件，不得代换。
图14 起重臂及起重臂拉杆示意图3.3.11 变幅小车（图15）变幅小车是带动吊钩与起吊物品沿起重臂纵轴线往复运动钢结构件，具有四只行走轮和四只垫圈紧固而成。
附着框架四顶点处有四根撑杆与之铰接，四根撑杆在附着框架铰接点处设置有调整螺栓，用以调整撑杆长度，四根撑杆的端部有大耳环与建筑物附着处铰接，通过调节螺栓可以推动顶块固定塔身。
塔机安装时应注意附着的安装位置，计划好附着点在塔身上的高度位置。
由于每根附墙撑杆长度可以在一定范围内调节，因此，塔机中心到建筑物墙面距离可以在一定范围内变化。
附着框架应安在标准节中间层水平腹杆附近。
在安装附着装置时，应当用经纬仪检查塔身轴线的侧向垂直度，在全高上不得大于3／1000，可以通过调整附着撑杆的长度达到，每套附着装置的四根撑杆应尽量保持在同一水平面上。
建筑物附着点的高度应与相应标准节的附着铰座在同一高度位置，误差不大于±100mm，附着撑杆与塔身节及建筑物附着点铰接应可靠，各连接螺栓应紧固好，附着撑杆长度调整好后，调节螺母应锁度限位器，型号为FKDX-G ，当吊运物品达最高位置时，起升机构能自动停车。
起升机构安装有排图17 起升机构传动系统图1、电动机2、联轴器3、减速机4、制动器5、卷筒6、高度限制器3.4.2 回转机构(见图18)回转机构主要由双速电动机、液力偶合器、电磁制动器、回转限位器、行星减速机、小齿轮及支座组成，其结构紧凑，传动比大，起制动平稳，该机构工作时，不受较大风力的影响，利用制动器，可使起重臂停留在确定的位置，制动器只做定位用，不能作为减速制动用。
而在非工作图18 回转机构传动系统图3.4.3 小车变幅机构小车变幅机构通过YDEJ132S-4/8电机带动置于卷筒内部的减速装置使小车以43.3/21.96m/min 的速度作变幅运动。
整体结构紧凑。
两根变幅绳分别一端缠绕后固定在卷筒上，另一端则固定在载重小车上，变幅时一收一放来保证载重小车正常工作。
3.4.4 顶升机构(见图19)1 电机2 上罩壳3 液力偶合器4 下罩壳5 电磁制动器6 端盖7 行星减速器8 小齿轮9 底座 10 回转框架横梁 11 回转支承平衡阀 溢流阀 油箱 电机 10 压力表3.4.6.1 液压系统主要参数顶升油缸主要技术参数3.4.6.2液压系统的使用、维护、保养、注意事顶详见配套件说明书。
3.5 安全保护装置：该机设置了塔机必备的各种安全保护装置，主要包括：环式重量限制器（拉力环）、弓板式力矩限制器、FKDX-F幅度限制器、FKDX-G起升高度限制器、FKDX-H回转限制器及风速仪等。
3.5.1环式重量限制器限制低速起吊时的重物不超过塔机允许的最大起重量，高速为空钩下降速度，吊重时不得大于最大起重量的50％，即4t，如超过4t将自动转为低速。
3.5.2弓板式力矩限制器：保护起吊物品所产生的力矩（重量×幅度）不得超过塔机所允许的起重力矩，其功能是当起重力矩大于相应工况下的额定值并小于其额定值的110％时，应切断起升机构起升电源和变幅机构向外变幅的电源，使起吊物只能下降，不能上升，使小车只能向幅度小的方向运行，不能向幅度大的方向运行。
塔机的变幅速度超过40n/min，在小车向外运行，且起重力矩达到额定值的80%时，变幅速度自动转换为不大于40m/min的速度运行。
3.5.3 FKDX-F变幅限制器：使变幅小车在行驶到最小幅度或最大幅度时，切断变幅机构相应方向的工作电源，以保护其安全运行。
3.5.4 FKDX-G起升高度限制器：该限制器的作用是使吊钩起升高度不超过塔机允许的最大起升高度，保证塔机的安全运行。
它安装在起升机构卷筒轴端部，通过卷筒轴带动，当吊钩超过高度时可切断起升电机起升电源并制动，起升机构此时只能下降。
塔机起升高度每改变一次，此限制器应重新调整。
3.5.5 FKDX-H回转限制器：该限制器的作用是使上部的回转转动在其左右两个方向均不得超过540°，以保护电源电缆不被绞断。
