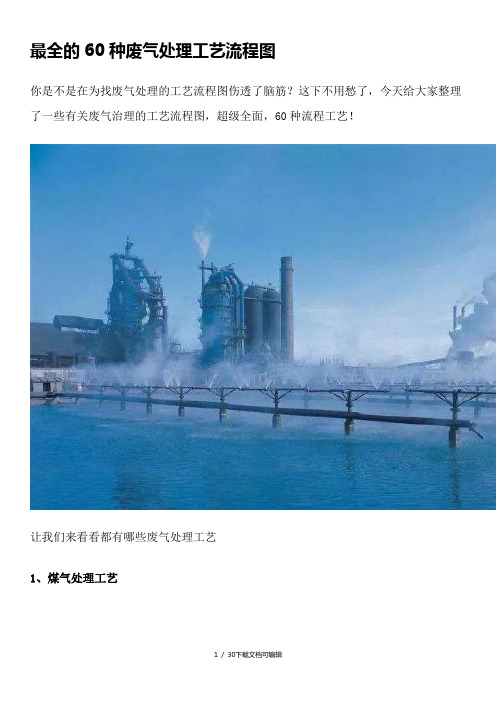

最全的60种废气处理工艺流程图你是不是在为找废气处理的工艺流程图伤透了脑筋？这下不用愁了，今天给大家整理了一些有关废气治理的工艺流程图，超级全面，60种流程工艺！让我们来看看都有哪些废气处理工艺1、煤气处理工艺2、酸性废气处理3、石灰石-石膏法处理含硫废气4、电厂脱硫工艺5、活性焦烟气脱硫技术工艺流程示意6、氧化镁法脱硫工艺7、间接石灰石-石膏法8、柠檬吸收法脱硫9、新型垃圾焚烧双尾气处理系统10、双碱法脱硫工艺11、湿式氧化镁脱硫12、烟气循环流化床法13、生物法处理有机废气14、回收与生铁公司烧结机旋转喷雾干燥15、供应造粒设备的烟气处理工艺16、废气焚烧处理工艺17、危险废气无害化处理工艺18、热解焚烧炉工艺19、污泥干燥处理系统20、发电锅炉工艺21、医疗废弃物焚烧22、城市废弃物热解气化装置23、弃物焚化余热回收锅炉24、柴油发电机尾气处理工程技术25、多效生物床废气治理工艺26、WQ YCR有机废气催化燃烧工艺27、JMR-1740 催化燃烧装置CO的去除28、RCO蓄热式催化燃烧工艺29、硫化氢废气除去工艺30、锅炉废气处理双碱法工艺31、等离子喷淋塔废气处理工艺32、脱硫脱销工艺33、定型机废气二级静电净化处理工艺34、医疗废气焚烧工艺35、喷漆废气处理工艺36、半干法脱硫工艺37、SCR烟气脱硝工艺38、臭氧脱硝工艺39、SCNR喷氨脱硝工艺40、吸附法处理酸性气体工艺41、QBF处理VOC废气42、膜分离技术处理VOC废气43、冷凝法处理有机废气44、活性炭吸附法处理废气45、热破坏法处理有机废气46、热氧化法焚烧废气47、活性炭处理油气工艺48、生物滤池处理恶臭气体49、膜分离法处理油气50、半干半湿法脱硫工艺51、电子束联合脱硫脱硝工艺52、光强氧破坏法处理废气53、氯乙烯废气处理工艺54、含氟废气处理工艺55、涂布行业废气处理56、吸附浓缩催化燃烧废气处理工艺57、分子筛转轮吸脱附工艺58、印刷行业有机废气处理59、定型机废气二级静电处理流程60、烘干废气处理流程以上这些，你是不是都了解了呢？赶快收藏吧（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
风机废气进入达标气体烟囱废气处理工艺流程图低温等离子系统电控柜风机废气达标气体烟囱催化剂催化剂废气处理工艺流程图催化氧化塔电控柜臭氧发生器曝气层烟囱烟囱井字架洁净气体排放排风机一级喷淋视镜人孔二级喷淋三级喷淋填料层除雾层填料支架喷淋液挡板曝气层催化剂填料口催化剂离子发生器水泵高级氧化塔催化氧化塔酸碱吸收塔水泵空气前处理电源控制柜水源臭氧发生器除雾层高级氧化塔酸碱中和塔催化氧化塔烟囱烟囱井字架洁净气体排放排风机一层喷淋一层填料二层喷淋二层填料污染气进口曝气层水泵水泵加药箱计量泵下水道集气示意废水池集气示意废渣集气示意厌氧池压滤机房屋原有废气管路水源臭氧发生器除雾层高级氧化塔烟囱烟囱井字架洁净气体排放排风机一层喷淋一层填料二层喷淋二层填料污染气进口曝气层水泵下水道集气示意废水池集气示意废渣集气示意厌氧池压滤机房屋原有废气管路电控柜进水管出水管水源引风机喷淋层填料层水箱溢水口催化氧化塔臭氧发生器高级氧化塔除雾层曝气层废气处理工艺流程图催化氧化剂废气烟囱除雾层喷淋层填料层水箱溢水口进水管出水管水源喷淋塔电控柜进水管出水管水源引风机喷淋层填料层水箱溢水口催化氧化塔臭氧发生器高级氧化塔除雾层曝气层废气处理工艺流程图催化氧化剂废气烟囱除雾层喷淋层填料层水箱溢水口进水管出水管水源喷淋塔电控柜进水管出水管水源引风机喷淋层填料层水箱溢水口催化氧化塔臭氧发生器高级氧化塔除雾层曝气层废气处理工艺流程图催化氧化剂废气烟囱水箱溢水口进水管出水管水源酸碱喷淋塔进水管水源水箱溢水口降温除尘塔出水管水源高级氧化塔碱吸收塔催化氧化塔高级氧化塔除雾层一层喷淋一层填料二层喷淋二层填料污染气进口水泵臭氧发生器曝气层水泵水泵水泵水泵水泵烟囱烟囱井字架洁净气体排放引风机水源臭氧发生器曝气层除雾层一层喷淋一层填料二层喷淋二层填料污染气进口水泵高级氧化塔低温等离子组催化氧化塔一组二组三组四组出水烟囱烟囱井字架洁净气体排放引风机水源高级氧化塔碱吸收塔光复合催化氧化塔高级氧化塔除雾层一层喷淋一层填料二层喷淋二层填料污染气进口水泵臭氧发生器曝气层水泵水泵水泵水泵水泵烟囱烟囱井字架洁净气体排放引风机除雾层一层喷淋一层填料二层喷淋二层填料污染气进口废气除油装置除油塔喷淋塔活性炭塔进水管排水管废气处理工艺流程图溢水口水泵排风机烟囱十字架烟囱洁净气体排放除雾层一层喷淋一层填料二层喷淋二层填料污染气进口废气除油装置除油塔喷淋塔进水管排水管废气处理工艺流程图溢水口水泵排风机烟囱十字架烟囱洁净气体排放四级低温等离子发生器风机达标气体烟囱废气处理工艺流程图低温等离子系统电控柜除雾层喷淋层水箱溢水口进水管水源喷淋塔废气进入。

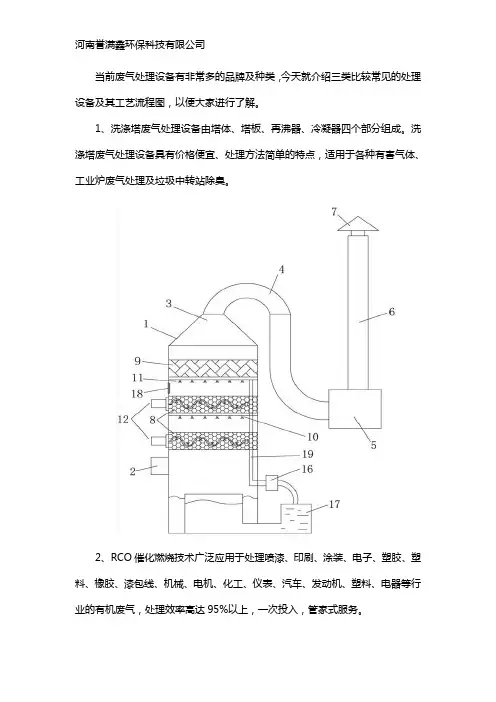

当前废气处理设备有非常多的品牌及种类，今天就介绍三类比较常见的处理设备及其工艺流程图，以便大家进行了解。
1、洗涤塔废气处理设备由塔体、塔板、再沸器、冷凝器四个部分组成。
洗涤塔废气处理设备具有价格便宜、处理方法简单的特点，适用于各种有害气体、工业炉废气处理及垃圾中转站除臭。
2、RCO催化燃烧技术广泛应用于处理喷漆、印刷、涂装、电子、塑胶、塑料、橡胶、漆包线、机械、电机、化工、仪表、汽车、发动机、塑料、电器等行业的有机废气，处理效率高达95%以上，一次投入，管家式服务。
3、UV光氧催化设备采用光触媒技术，使用特殊波段的紫外线灯管进行安装和设计，浓度较高的废气在强烈紫外光束下分裂净化。
设备的优势在于可以在低浓度大风量的环境中安装使用，并且可以得到比较理想的处理效果。
这是常见的废气处理设备及工艺流程图，还有其他生物法、UV光解等的，这些都是比较常见，这次就不做介绍，但是企业选择合适的废气处理设备才最重要。

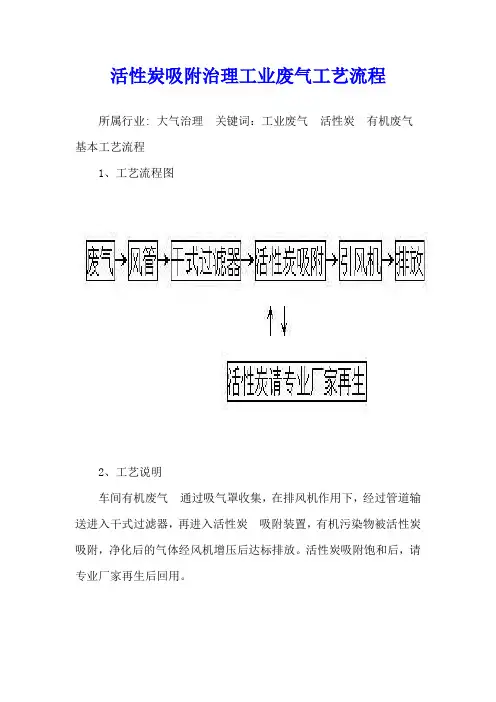

活性炭吸附治理工业废气工艺流程所属行业: 大气治理关键词：工业废气活性炭有机废气基本工艺流程1、工艺流程图2、工艺说明车间有机废气通过吸气罩收集，在排风机作用下，经过管道输送进入干式过滤器，再进入活性炭吸附装置，有机污染物被活性炭吸附，净化后的气体经风机增压后达标排放。
活性炭吸附饱和后，请专业厂家再生后回用。
3、活性炭的吸附原理a.吸附现象是发生在两个不同的相界面的现象，吸附过程就是在界面上的扩散过程，是发生在固体表面的吸附，这是由于固体表面存在着剩余的吸引而引起的。
吸附可分为物理吸附和化学吸附；物理吸附亦称范德华吸附，是由于吸附剂与吸附质分子之间的静电力或范德华引力导致物理吸附引起的，当固体和气体之间的分子引力大于气体分子之间的引力时，即使气体的压力低于与操作温度相对应和饱和蒸气压，气体分子也会冷凝在固体表面上，物理吸附是一种吸热过程。
化学吸附亦称活性吸附，是由于吸附剂表面与吸附质分子间的化学反应力导致化学吸附，它涉及分子中化学键的破坏和重新结合，因此，化学吸附过程的吸附热较物理吸附过程大。
在吸附过程中，物理吸附和化学吸附之间没有严格的界限，同一物质在较低温度下往往是化学吸附。
活性炭纤维吸附以物理吸附为主，但由于表面活性剂的存在，也有一定的化学吸附作用。
b.活性炭对废气吸附的特点：（1）、对于芳香族化合物的吸附优于对非芳香族化合物的吸附。
（2）、对带有支键的烃类物理优于对直链烃类物质的吸附。
（3）、对有机物中含有无机基团物质的吸附总是低于不含无机基团物质的吸附。
（4）、对分子量大和沸点高的化合物的吸附总是高于分子量小和沸点低的化合物的吸附。
（5）、吸附质浓度越高，吸附量也越高。
（6）、吸附剂内表面积越大。
吸附量越高。
活性碳纤维以新型吸附材料—活性碳纤维（ACF）为吸附剂的吸附法是近几年发展起来的一种新型的有机废气回收方法，被认为是最有效的回收净化有机废气的新方法，近年来已引起广大研究工作者和相关企业的极大关注。
43 废弃物处置和噪声管理程序
附录：
烟草尘排放过程
图1 烟草尘排放流程图
制造中心对各个过程产生的烟草尘经负压收集送至集中除尘系统后进行压棒处理，变成棒状物品，按固体废物控制要求进行处置。
锅炉废气排放过程
图2 锅炉烟尘排放过程
锅炉排放的烟气，进入喷淋脱硫除尘器，与水幕汇合，沉淀物流到塔底排出，烟气继续在塔体内上升，由烟囱排出。
废液排放流程
图3 废液排放流程图
工业废水与经化粪池处理后的生活废水汇合到公司污水管网，排入市政管网。
附录4：产品实现工艺流程图
注：此流程为公司程序文件版本，工艺流程图与现工艺略有差异（少真空回潮段）；废弃物排放流程框图内无显示内容（需用伟索软件打开打印），或请与企划部张旭芳联系，查看原版底稿有无框图内容；废渣处理流程为公司委托云福物业付费委托外部单位拉运处理。
1.生物除臭工艺BCE系列生物除臭设备适用行业海德利尔HB系列生物除臭设备适用于市政污水处理厂、污水泵站、垃圾处理厂（站）、石油石化、医药化工、食品加工、喷涂、印刷、纺织印染、皮革加工等生产行业的恶臭控制。
生物净化工艺能够有效的降解以上各行业相关系统产生的硫化氢、氨、甲烷、三甲胺、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯等污染物质，这些恶臭成分主要是水中有机物在缺氧条件下的产物。
后段过滤床根据废气源条件可选配，以强化处理。
（如活性炭吸附除臭、植物液除臭等）。
生物净化工艺介绍各臭气源点的臭气经集气系统负压收集后，通过离心风机的抽送，被直接导入洗涤—生物滤床除臭设备。
前段洗涤床具有有效除尘、调节臭气的湿温度、消减峰值浓度冲击、去除部分水溶性物质等功能。
在后段的多级生物过滤床内，通过气液、液固传质由多种微生物将致臭物质降解。
含硫系列臭气被氧化分解成S、SO32—、SO42—。
硫黄氧化菌的作用是清除硫化氢、甲硫醇、甲基化硫等硫黄化合物。
含氮系列臭气被氧化分解成NH4+、NO2—、NO3—，消化菌等氮化菌的作用是清除恶臭成分中的氮。
当恶臭气体为H2S时，专性的自养型硫氧化菌会在一定的条件下将H2S氧化成硫酸根；当恶臭气体为有机硫如甲硫醇时，则首先需要异氧型微生物将有机硫转化成H2S，然后H2S再由自养型微生物氧化成硫酸根。
H2S+O2+自养硫化细菌+CO2→合成细胞物质+SO42—+H2OCH3SH→CH4+H2S→CO2+H2O+SO42—当恶臭气体为NH3时，氨先与水反应生成氨水，然后在有氧条件下，经亚硝酸细菌和硝酸细菌的硝化作用转为硝酸，在兼性厌氧条件下，硝酸盐还原细菌将硝酸盐还原为氮气。
硝化：NH3+O2→HNO2+H2OHNO2+O2→HNO3+H2O反硝化：HNO3→HNO2→HNO→N2O→N2后段过滤床根据废气源条件可选配，以强化处理。
（如活性炭吸附除臭、植物液除臭等）BCE系列生物净化装置性能特点微生物活性强生物填料寿命长表面积大生物膜易生长、耐腐蚀、耐生物降解、保湿性能好、孔隙率高、压损小及良好的布气布水等特性，使用寿命可达8-10年。
四十六废气处理工艺目录一、酸性废气处理工艺 (3)二、三相介质催化氧化废气处理技术工艺 (3)三、制药厂除臭工艺 (4)四、石灰浆中和+活性炭喷入+袋式除尘器的组合工艺 (5)五、石灰石-石膏法处理处理硫酸尾气工艺 (6)六、活性焦烟气脱硫技术工艺 (7)七、电厂脱硫工艺 (8)八、氧化镁法脱硫工艺 (8)九、新型垃圾焚烧双尾气处理工艺 (9)十、臭气净化工艺 (10)十一、复方液吸收法处理低浓度苯类有机废气工艺 (10)十二、含苯废气处理工艺 (11)十三、水浴清洗工艺（旋流板塔)加活性炭吸附工艺 (11)十四、塑胶废气治理工程工艺 (12)十五、涂装烘干废气处理工艺 (12)十六、吸附浓缩+催化燃烧组合工艺 (13)十七、液体吸收塔废气处理设备工艺流程 (14)十八、不含尘的有机废气处理 (14)十九、煤气处理工艺流程图 (16)二十、双碱法脱硫系统-湿法脱硫工艺流程图 (16)二十一、湿式氧化镁脱硫系统-烟气脱硫工艺 (17)二十二、循环流化床脱硫技术工艺 (18)二十三、生物法处理有机废气 (19)二十四、回收与生铁公司烧结机旋转喷雾干燥 (20)二十五、供应造粒设备的烟气处理设备 (20)二十六、焚烧处理配套设施 (21)1二十七、危险废物无害化处理 (22)二十八、热解焚烧炉 (23)二十九、污泥干燥处理系统 (24)三十、垃圾焚烧发电流程 (24)三十一、医疗废弃物焚烧 (25)三十二、城市废弃物热解气化装置 (26)三十三、弃物焚化余热回收锅炉 (27)三十四、逆流回转焚烧炉 (27)三十五、多晶硅尾气干法分离回收工艺流程图 (28)三十六、沉降、冷却工艺处理生产废气 (29)三十七、柴油发电机尾气处理工程技术 (29)三十八、漆包线废气处理方案及工艺 (30)三十九、深度净化装置 (30)四十、有机废气治理工艺 (31)四十一、喷漆室废气处理组合工艺 (32)四十二、多效生物床有机废气治理技术 (32)四十三、WQ YCR有机废气催化燃烧设备 (33)四十四、JMR—1740 催化燃烧装置CO的去除 (34)四十五、RCO蓄热式催化燃烧装置 (34)四十六、印染行业定型机工作过程中产生的废气净化 (35)2一、酸性废气处理工艺外气和酸排气混合进入入口静压箱，静压箱就是减少动压、增加静压、稳定气流和减少气流振动的一种装置，通过静压箱后进入中和塔,中和塔主要是NaOH和NaClO溶液，不断的进行中和，直到碱溶液降到一定的浓度之后，方可将其排除，同时可以不断的再加NaOH和NaClO以及水,构成新的碱性溶液，不断循环，而中和之后的气体通过出口静压箱排到大气中去。
废水处理系统废气工艺流程及操作规程一.工作原理废水处置系统的废气和甲醛、苯酚储料罐呼吸出来的废气,主要含有甲醛、苯酚、水蒸气等。
微光谐振废气处理技术是将光氧催化和微波等离子处理结合的一种特殊处理方式。
废气分子先经过特殊波段高能紫外光波破碎有机分子，打断其分子链；同时，通过分解空气中的氧和水，得到高浓度臭氧，臭氧进一步吸收能量，形成氧化性能更高的自由羟基，氧化废气分子。
二、工艺流程图三.控制指标1. 水洗塔：一周至少更换一次2.碱洗塔：PH ≥9，一周至少更换一次3.甲醛最高允许排放浓度5mg/m ³4.酚类最高允许排放浓度15mg/m ³ 四.操作规程 （1）运行前检查：1.检查系统所有管路是否安装完毕，流程是否正确2.检查系统电气设备及线路是否完成3.检查风机正反转是否正确（点动，看方向是否正确）4.检查微波循环水是否接入并打开。
（2）循环液1、循环液用自来水（前吸收塔）和5%碱液（后吸收塔）组成，循环液使用到一定时间后，根据PH值来确定更换时间。
2、每天补充循环水一次及每2小时测试一次PH值,并做好药剂添加和PH跟踪记录。
3、饱和的吸收液排放至废水处理系统处理。
（3）开机运行步骤：1.设备开机前，先将循环水打开，确保出水口有水流出，保持运行时水流畅通。
2.然后打开喷淋塔（如果有）喷淋。
3.开启风机。
4.最后，开启柜内微光谐振总空开—开启光氧---开启微波系统。
5.开启面板上的手/自动开关----开启面板上光氧---开启面板上的微波开关。
6.通过柜内标注的调1、调2、调3三个微调开关，调节臭氧浓度。
绍兴上虞自强高分子化工材料有限公司。
