GW4C-27.5T(D)(W)(X)型电气化铁道户外交流高压隔离开关,垂直开启型，是频率为50HZ的户外高压电器设备，供交流27.5kV接触网高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
也可用于分、合很小的电容电流和电感电流。
(注：D-带接地刀，W-防污，X-消弧)二、使用环境条件1）海拔高度不超过1000m；2000m2）环境温度：上限+40℃，下限－30℃；3）风速不超过35m/s;4）地震烈度不超过8度；5）绝缘子污秽等级：防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ；6）安装场所：户外混凝土单极电杆上。
三、分类和技术数据隔离开关的分类见表1GW4C-27.5T(D)(W) 垂直开启型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。
GW4C-27.5T 垂直开启型户外隔离开关是单极隔离开关组成的高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。
GW4C-27.5T(D) 垂直开启型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分一次操作型和二次操作型两种，以下称为接地型隔离开关。
GW4C-27.5T(D)W 垂直开启型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于重污秽或高海拔地区。
1．隔离开关结构单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上，外形结构见下图。
GW4C-27.5TW单极户外高压隔离开关每极隔离开关由底座，绝缘支柱及导电部分组成。
隔离开关支柱绝缘子安装在同一底架上，主要由底架部分，绝缘子，主导电回路部分、传动部分等组成。
基座部分由型钢焊接，表面经热镀锌处理而成；主导电回路主要由触头、触头座和导电板组成。
全部为电解铜加工而成，表面经特殊防腐处理；传动部分由传动轴、绝缘拉杆、拐臂等组成.本系列隔离开关配用CS11（不接地及单接地一次操作传动型）和CJ11A-G 型电动机构CJ11A-G 电动机构的结构CJ11A-G 电动机构的结构另见其使用维护说明书GW4C-27.5TW垂直开启型户外双极不接地电动隔离开关安装图(H93支柱，配CJ11A-G免维护型电动机构)。
、产品概述型系列户外交流咼压隔离开关适用于频率为50Hz,额定电压为的电力系统中，作为有电压无负荷时分合电路用。
其中防污型的隔离开关可满足重污秽地区用户的要求, 并可以有效的解决隔离开关在运行中出现的污闪问题。
产品分不接地、单接地、双接地。
本系列隔离开关满足GB1985交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。
二、使用环境1. 海拔不超过1000米；2.周围空气温度不高于+40C及不低于-10 C;3.空气相对温度不大于90%勺户内场所（当温度为+25C）;4.无导电性尘埃的环境中; 无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击勺地方;无燃烧与爆炸危险勺环境中。
三、型号及定义四、技术参数CSfi-eD, CS14G, CS1/G五、结构简介隔离开关本体隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成：1）底架：底架一端或两端焊有接地开关支座，备装接地开关隔离开关有不接地、单接地及双接地三种形式;\ "UVIf*l4h.AMi(hAl腸・ ins 冃囲luQltiffiiriLE 9fCEFtC'^4 別50 fHBMEQ lTfiKV■tl q hj l&SkV 21SkVevil lO.&D.t.J'63(1 acy< 5G fie< 1 TO1250JI JMM*GYVC IQ 5HM0 w icnG 叫125Q | 31.S>^ A 1 5/2 ao flQ --1OQGWi 40 ：ti£JO 14C104tU4 J100 * GW-4 40 5U ； ： 600J/jti«>aa 4O.jS10010(340 Si 1SOM3M0「iMi €70 f. : 7： . ■-200G 4(N4i也2100 100>570 GR* 40 5i'25QC2^0040?fiTOO<6 5GW-4 eg 510.^500勢阳4O.a«i <k-a1G0 ioa • AA 3 S, 3lSd3150£0.*4100r'«0CVM id 5D.rjiWi0、鵠31G01Q02）支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关操作重点要防止带负荷拉、合刀闸，防止带接地合刀闸。
正确的操作顺序是：送电操作顺序，检查断路器在开位，先合母线（电源）侧刀闸，再合线路（负荷）侧刀闸，最后合断路器。
停电操作顺序，先拉开断路器，检查断路器确在开位，再拉开线路（负荷）侧刀闸，最后拉开母线（电源）侧刀闸。
还可以用刀闸进行倒母线操作（等电位操作）。
1.隔离开关必须在不带负荷或负荷在隔离开关允许的范围内时才能进行操作。
即隔离开关操作时断路器必须在断开状态。
2.操作时先拔定位销，分合闸动作要果断、迅速，终了时不要用力过猛，操作完成后一定要用定位销锁住，并目测动触头位置是否符合要求。
3.若发生带负荷切投隔离开关的误操作，则要冷静以避免发生反方向的误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4.隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作-定要按顺序进行。
如侄闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。
![隔离开关GW4-27.5使用说明书A41[1]](https://img.taocdn.com/s1/m/3b9d4772d5bbfd0a78567308.png)
安装使用说明书Single & Double Poles Manual Disconnector Specification目录页码产品介绍 (1)适用围和采用标准 (1)产品工作条件和工作环境 (1)主要技术参数 (1)主要构成 (1)隔离开关安装 (2)电磁锁安装调整 (3)运行及维护 (3)包装运输与保管 (3)通常成套形式 (3)订货 (3)联系方式 (4)装箱单 (4)安装图 (5). . . . . . . . . . . . . . .. . . . . . . . . . .3～4位数字，产品的额定电流值。
Ⅱ-双极。
2～3位英文字母，见表1。
隔离开关、户外型。
额定电压。
标准设计序列。
号。
GW4-27.5 /□□□1.产品介绍1.1 产品名称：电气化铁道耐污型高压隔离开关。
1.2 型号详述 英文字母：1.3 常用组装件：1.3.1 手动操作：用作接触网设备时，配置短筒CS11(G)手力操作机构。
用作变电所设备或隔离开关动作需电气顺序联锁、位置信号的使用场所，配置长筒CS11(G)手力机构，通常带有8极空接点（4a,4b ）的辅助开关一个,也可按使用要求增减节点对数。
1.3.2 万向节：通常为单十字联轴器，用于操作杆连接，可消除安装偏差造成的操作附加力。
1.3.3 电磁锁：以电信号为钥匙，锁体安装于手力机构的左上方或右上方，锁扣固定在操作杆上，可人为紧急开锁。
使用电磁锁可实现手力操作机构的电气闭锁。
2.适用围和采用标准 2.1 GW4-27.5系列户外交流隔离开关,是针对铁路牵引供电系统负荷特性而生产的标准化户外高压电器。
适用于额定电压为27.5kV 、55kV 、工频50Hz 的电气化接触网、变电所，实现电气回线在有电压无载流情况下的切换或电气安全隔离。
2.2 该产品严格规于企业标准，并符合国家标准：DLT 593-1996 《高压开关设备的共用订货技术导则》DL 486-92 《交流高压隔离开关订货技术条件》GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 1985-2004《交流高压隔离开关和接地开关》 GB 763-90 《交流高压电器在长期工作时的发热》 GB 3309-89《高压开关设备常温下的机械试验》 GB 2706-89《交流高压电器动热稳定试验方法》 3.产品工作条件和工作环境 3.1 环境温度: -35℃～+40℃。

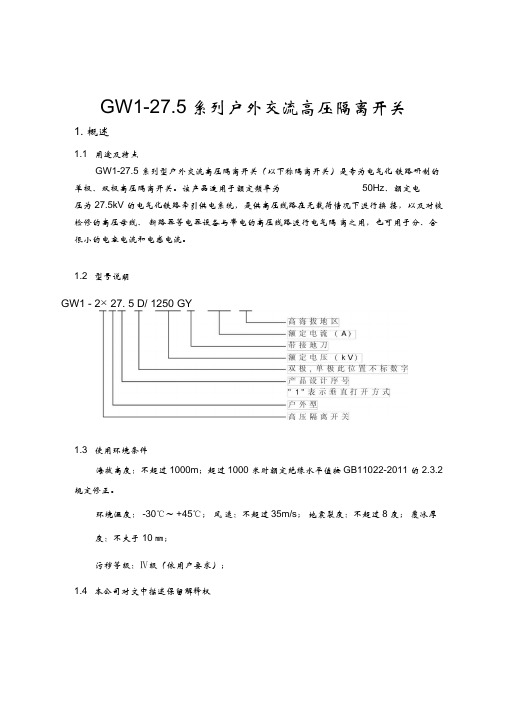

GW1-27.5系列户外交流高压隔离开关1. 概述1.1 用途及特点GW1-27.5 系列型户外交流高压隔离开关（以下称隔离开关）是专为电气化铁路研制的单极、双极高压隔离开关。
该产品适用于额定频率为50Hz、额定电压为27.5kV 的电气化铁路牵引供电系统，是供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用，也可用于分、合很小的电容电流和电感电流。
1.2 型号说明GW1 - 2×27. 5 D/ 1250 GY1.3 使用环境条件海拔高度：不超过1000m；超过1000 米时额定绝缘水平值按GB11022-2011 的2.3.2 规定修正。
环境温度：-30℃～+45℃；风速：不超过35m/s；地震裂度：不超过8 度；覆冰厚度：不大于10 ㎜；污秽等级：Ⅳ级（依用户要求）；1.4 本公司对文中描述保留解释权本产品在不断改进中，恕不再通知用户。
2. 主要技术规格和技术参数本系列隔离开关满足GB1985-2004《高压交流隔离开关和接地开关》、TB/T3150-2007《电气化铁路高压交流隔离开关和接地开关》等标准规定的各项要求。
主要技术规格和技术参数见下表：表1 主要技术规格和技术参数1:/注2: 超过1000 米时的额定绝缘水平值按GB11022-2011 的2.3.2 规定修正。
3．设计及结构3.1 隔离开关设计本系列户外隔离开关是垂直开启结构（详见图 1），图 1 为单极隔离开关，图 2 为双极隔离开关1. 接线端子2.支撑轴柱绝缘子 7. 底座槽钢图 1单极隔离开关示意图3.导电臂 8.长拐臂4.拉杆绝缘子5.接线端子固定块6.支1. 静触头接线板2. 导电臂3. 触指接线板4. 支柱绝缘子5. 支撑绝缘子6. 底座7. 活节螺栓8. 连杆9. 主轴 10. 主拐臂 11. 轴拐臂 12. 扭力杆 13. 销子 14. 吊装环图 2 双极隔离开关示意图本系列隔离开关的主要组成部件如图 1 所示，由槽钢焊接而成的底座结实稳 固，支柱绝缘子牢固的安装在基座上，一对由全铜材制成的触指导电臂和触头装 置在支柱绝缘子顶端。
GW4型户外高压隔离开关结构简介1) 35kV 成套隔离开关由 GW4-40.5 (D)(W)型隔离开关本体、CS11或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。
110kV成套隔离开关由GW4-126 (D)(W)型隔离开关本体、CS14G 人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。
2) 该隔离开关属双柱水平开启式隔离开关。
制成单极型式，当三极同步使用时，极间用连接杆连接起来。
各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行的安装在基座两端地轴承上，且与基座垂直。
主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作90°转动。
3) 隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。
4) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
5) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
6) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。
配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。
产品特点1) 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2) 触指采用高强度、高导电率、高弹性的新型材料制造。
依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；3) 隔离开关转动部分按免维护的要求设计。
转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。
采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔隔离开关基础知识分享，感觉这篇文章对你有帮助的话，可以关注下小编1、民熔隔离开关的说明及功能优势Gw5-35、Gw5-40.5和型隔离开关用于高压线路的无载流连接，以及高压母线、断路器和其他维护中的电气设备与带电高压母线的电气隔离。
当主开关处于正常分闸位置时，能提供符合安全要求的可见绝缘距离。
民熔隔离开关符合GB 1985交流隔离开关和iec-129（1984）交流隔离开关和接地开关的要求。
因此，性能可靠，操作安全，体积小，结构简单，安装调试方便。
它由三个单极子和机构组成。
每个单极隔离开关由两个夹角为50°的杆式支柱绝缘子固定在底座上，形成V形结构。
本体一侧的瓷瓶旋转，另一侧的瓷瓶通过开关座中的伞齿轮旋转。
民熔隔离开关主电路采用铜材。
触点和手指两侧镀银，因此流动能力强。
操作机构为CS17手动机构，轻便灵活。
该机构的输出轴采用机械联锁设计，可配电磁锁，确保误操作。
CJ6型电动操作机构也可满足用户的不同要求。
它是一种低成本的高压电器产品，广泛应用于发电厂和电站。
民熔器隔离开关的特点：1采用隔离开关对轴承转台的结构进行了改进，实现了轴承座的防水功能。
并配有注油孔和调节螺丝，开关整体性强，维修更简单方便。
2 民熔隔离开关导电杆与触头、导电杆与触头指座之间采用铜焊工艺。
另外，在触指与触指座之间安装有软连接，与螺纹连接相比，大大降低了产品主电路的电阻，减少了触头在运行中的发热问题。
接地导杆采用导电性好的铝合金制成，接触件采用紫铜，导电杆与底座、接地触头指座之间的连接处安装了软连接，大大提高了接地回路的接地可靠性。
220KV隔离开关运行规程一、隔离开关的操作及注意事项1.严禁用隔离开关来拉、合负荷电流和故障电流由于隔离开关本身具有一定的自然灭弧能力，所以可以利用隔离开关切断电流较小的电路。
在系统正常工作的前提下，允许用隔离开关来开、合下列电路或设备：(1)电压互感器。
(2)避雷器。
(3)变压器中性点接地回路。
(4)消弧线圈。
(5)空载电流较小的空载变压器(22OKV及以下的隔离开关可拉、合励磁电流小于2A的空载变压器)。
(6)充电电流较小的母线。
(7)电容电流不超过5A的空载线路。
2.隔离开关合闸操作及注意事项在进行隔离开关合闸操作时必须迅速果断，但合闸终了时用力不可过猛，防止冲击过大损坏隔离开关及其附件。
合闸后应检查是否已合到位，动、静触头是否接触良好等。
如果在隔离开关合闸操作的过程中发现触头间有电弧产生(即误合隔离开关时)，应果断将隔离开关合到位。
严禁将隔离开关再拉开，以免造成带负荷拉隔离开关的误操作。
3.隔离开关拉闸操作及注意事项在进行隔离开关拉闸操作前，应首先先检查其机械闭锁装置，确认无闭锁后再进行拉闸操作。
在拉闸操作的开始期间，要缓慢而又谨慎，当刀片刚刚离开静触头时注意有无电弧产生。
若无电弧产生等异常情况，则迅速果断地拉开，以利于迅速灭弧。
隔离开关拉闸后应检查是否已拉到位。
如果在隔离开关刀片刚刚离开静触头瞬间有电弧产生（即误拉隔离开关时）应果断地将隔离开关重新合上，停止操作，待查明原因并处理完毕后再进行拉闸操作。
此时若仍强行拉开隔离开关的话，可能造成带负荷拉隔离开关的严重事故。
4.隔离开关与断路器配合操作及注意事项隔离开关与断路器配合操作的顺序是：断开电路时，先拉开断路器，再拉开隔离开关；送电时，先合隔离开关，再合断路器。
总之，在隔离开关与断路器配合操作时,隔离开关不能带负荷进行操作。
二、隔离开关在运行中的巡视检查1.隔离开关本体检查检查隔离开关合闸状况是否完好，有无合不到位或错位现象。
2.绝缘子检查检查隔离开关绝缘子是否清洁完整，有无裂纹、放电现象和闪络痕迹。
附录7：GW4户外高压隔离开关使用说明一用途GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关是频率为50HZ的户外高压电器设备，供交流27.5kV接触网高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
也可用于分、合很小的电容电流和电感电流。
二使用环境条件1.海拔高度不超过4700米。
2.环境温度：上限+40℃，下限－40℃。
3.风速不超过35m/s。
4.不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈运动场所使用。
5.绝缘子污秽等级：防污型为Ⅲ级重污秽(盐密0.3毫克/平方厘米）。
6.安装场所：户外混凝土单极电杆上。
三分类和技术参数1.隔离开关的分类特性结构方式有无接地开关 1.无接地开关；2.带一个接地闸刀；安装方式 1.水平安装；接地闸刀传动方式带接地闸刀一次操作型；带接地闸刀二次操作型；操作方式CS11(CS8-6D)手动操作机构或CX-6电动操作机构工作环境Ⅲ级重污秽2.隔离开关的主要技术参数型号额定电压Kv最高工作电压Kv额定电流A额定峰值耐受电流KA4秒额定短时耐受电流KA单相重量KgGW4-27.527.531.56305020906325112 12508031.5100 16008031.5120 20008031.5120四结构GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。
GW4-27.5T型户外隔离开关是单极隔离开关组成的高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。
W4-27.5T(D)型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分一次操作型和二次操作型两种，以下称为接地型隔离开关。
GW4-27.5T(D)W型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于重污秽或高海拔地区。
GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关
安
装
使
用
说
明
书
1. 概述
GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关(以下简称隔离开关)适用于额定电压为55/27.5kV，交流单相或双相50Hz电气化铁路接触网，在有电压无负载时分、合电路之用。
1.1 产品使用环境条件
1.1.1 海拔高度一般不超过1000m，高原型不超过4000m；
1.1.2 环境温度最高温度不高于40℃，最低温度不低于－40℃；
1.1.3 相对湿度不大于90％（25℃时）；
1.1.4 风速不超过35m/s；
1.1.5 地震烈度不超过9度；
1.1.6 覆冰厚度不超过10mm；
1.1.7 耐污产品适用于污秽地区；
1.1.8 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。
1.2 主要规格和技术参数
1.2.1 产品分类见表一：
1.2.2 隔离开关和接地开关的基本技术参数和绝缘水平见表二：
表二
括接线夹)；
1.2.3 所配电动机构技术参数见表三：
1.2.4 电动机构在额定电压85～110％范围内可靠分、合闸。
表三
2. 结构和工作原理
隔离开关为双柱水平开启式，制成单相形式，单相使用；也可通过相间连杆形成双相联动，双相使用。
每相的导电部分通过两个支柱绝缘子固定在底座上。
主闸刀分为两半，接触部分在中间，合闸时触刀头嵌入二排触指内。
主闸刀的动作是由操动机构带动主动侧之支柱绝缘子旋转约90°，通过极间连杆带动从动侧之支柱绝缘子反向旋转约90°，即两主闸刀杆向同侧打开或闭合。
接地开关的动触头通过接地撑板连接在底座上，静触头装于主导电系统的导电杆上。
接地开关可通过线路的残余电流，其通过动、热稳定电流的数值与主闸刀同。
接地一次操作(D1型)时，通过弯连接及连杆的带动使接地闸刀与主闸刀联动，即主闸刀分闸时接地闸刀自动合闸；主闸刀合闸时接地闸刀自动分闸，且过程中任一瞬间，两个串联断口的距离之和不小于460mm。
接地二次操作(D2型)时，通过操动机构带动地刀驱动板及连杆，使接地横轴旋转一定角度来实现接地闸刀的分、合闸。
接地闸刀与主闸刀间的机械联锁通过CS11-2型手力操动机构实现。
3. 安装与调试
隔离开关只适用于水平安装。
安装前应对产品进行全面检查，证实完好后方可安装。
3.1 安装前检查
3.1.1 产品按组整体包装发运，并随机带有安装所需(及按客户特殊订货要求)的附件，现场应按装箱单核对之。
3.1.2 名牌数据与订货是否一致。
3.1.3 产品外观无损伤，尤其是每根支柱绝缘子不得有碰伤及裂纹等。
3.1.4 轴承座转动灵活，底座各传动部分动作灵活。
3.1.5 紧固件应牢固无松动。
3.1.6 所配操动机构转动灵活，分、合位置定位可靠，辅助开关切换正确。
3.2 安装（参见安装图）
3.2.1 将单相隔离开关按要求的相间距离分别安放在各自的位置上，穿上双相接地横轴、铜套、挡圈，固定开关，并保证接地横轴转动灵活。
3.2.2 调节极间连杆，使主刀分、合闸到位，且在合闸时触头能顺着触指滑入
合闸位置，无顶撞现象，并保证合闸时触(刀)头与两排触指应同时接触。
3.2.3 拧上(双相)主刀水平连杆，适当调节其长度，使双相合闸不同期性不超过3mm。
3.2.4接地刀动触头通过接地刀座组件安装于接地横轴的相应位置上，此位置应能保证接地闸刀分合闸到位，动、静触头无相互偏斜，且双相不同期性不超过5mm。
3.2.5将操动机构安装在便于用手操作的支架上，用垂线法调整机构位置，使机构主轴中心与隔离开关底座上的转动出轴中心基本吻合。
3.2.6当机构与隔离开关同时处于分闸或合闸(到位)状态时，把垂直连杆箍抱于上下两接头抱箍中，以手动操作操动机构，使：
3.2.6.1 操作3～5次后，隔离开关分、合闸符合要求；
3.2.6.2 分闸时，两主闸刀杆基本平行，接地闸刀杆基本处于水平位置。
3.2.6.3接地二次操作(D2型)时，检查机械联锁，确保“主分—地合、地分—主合”的动作顺序。
3.2.6.4 操动机构的操作灵活可靠，全过程中无卡滞现象。
3.2.7 安装调整时：
只允许用手动操作。
当调试完毕，且手动操作无误后，方可进行电动操作。
3.3 安装调试后的检查
3.3.1 主闸刀与接地闸刀分别手动操作3～5次，操作平稳，接触良好，分、合闸位置正确；操作力矩应不大于150N·m。
3.3.2 配电力操动机构时在电动机额定操作电压下操作5次，在电动机85％与110％额定操作电压下分别操作3～5次，分、合闸应正常。
3.3.3 主闸刀合闸后触头与触指接触良好，测量主回路电阻(两接线端子之间)数据不超过表二所示。
3.3.4 主闸刀和接地闸刀的双相不同期性应满足3.2.3条及3.2.4条之要求，合闸终了时应保证接触可靠。
3.3.5 操作机构上装设的指示信号用辅助接点的工作应符合如下要求：
3.3.5.1 指示隔离开关分闸的信号应在达到80％断口距离后发出，或在确认隔离开关的触头已处于充分开断状态的情况下发出。
3.3.5.2 指示隔离开关合闸的信号应在隔离开关达到正常合闸位置后发出。
3.3.6 接地软连接应清理干净，现出金属光泽。
3.3.7 检查所有传动、转动等部分是否灵活，所有紧固件是否紧固可靠。
3.3.8 检查接地二次操作(D2型)的机械联锁是否可靠，是否确保“主分—地合、地分—主合”的动作顺序。
3.4 在全部检查合格后，用φ10的钻头穿过M12的螺孔(参见安装图)在垂直连杆和接地横轴上打孔，拧入紧定螺钉。
4. 使用与维护
隔离开关必须在线路负荷切断后方可进行操作。
隔离开关在一定期限(约3～5年)内免维修。
如遇严重短路故障，应在故障后立即检修。
4.1 清除导电部分及支柱绝缘子表面污垢。
接线端子与母线连接表面、中间触头、触指接触面清理干净，涂导电脂。
4.2 仔细检查支柱绝缘子，不得有碰伤及裂纹，如发现应予以及时更换。
4.3 所有传动、转动部分应保证其灵活。
4.4 检查所有紧固件是否松动。
4.5 检查手力操动机构，手柄转动到位时辅助开关能否切换正常。
4.6 CJ型电力操动机构使用维护详见其使用说明书。
5. 包装、运输和贮存
5.1 本产品包装符合GB/T13384—92《机电产品包装通用技术条件》的规定及产品包装规范(出国产品的包装符合出国包装技术条件的要求)。
适合于陆路及水路运输及装载的要求。
5.2 本产品运输时应按包装箱外所作标记进行操作，不允许翻倒。
运输中应防止危及产品安全的撞击、颠簸及急刹等现象发生。
5.3 产品到货后，请及时进行验收，如发现问题，请立即与本公司取得联系，以便分析处理。
5.4 产品启封后，如不立即安装或要长期存放时，应在底面靠近起吊点内侧等高垫起，高度应大于15cm。
并须存放在干燥有遮蔽的场所。
6. 随机文件
随机带有产品的《使用说明书》、《合格证明书》、《装箱清单》。
7. 订货须知
订货时应注明下列各项：
7.1 隔离开关的型号、规格和数量。
7.1.1 额定电压、额定电流及热稳定电流，支柱绝缘子的爬距。
7.1.2 配用接地开关(单接地分左接地和右接地两种，如不注明，则提供右接地；单接地又分一次操作和二次操作两种，如不注明，则提供一次操作）。
7.1.3 若有特殊要求，请说明，以免造成供货错误。
7.2 操动机构的型号、辅助开关级数及控制电压(有交流380V、220V两种)。
7.3 户外电磁锁的控制电压(有交流220V，直流220V和110V三种)。
7.4 要求选购的备件的代号、名称及数量。
