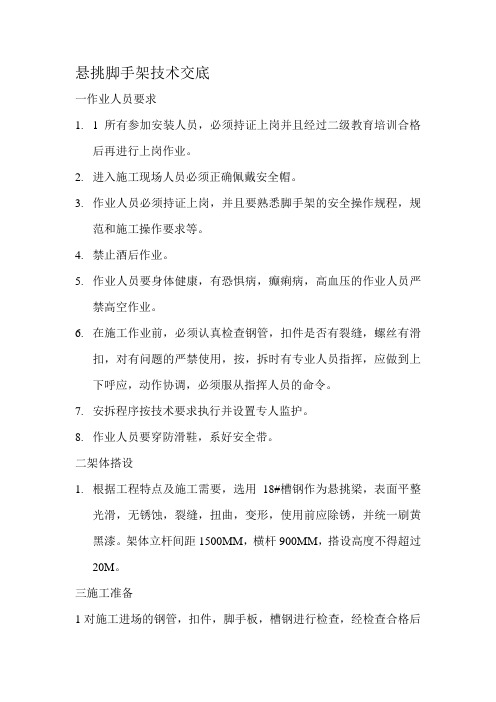

悬挑脚手架技术交底

悬挑脚手架技术交底一作业人员要求1.1所有参加安装人员，必须持证上岗并且经过二级教育培训合格后再进行上岗作业。

2.进入施工现场人员必须正确佩戴安全帽。

3.作业人员必须持证上岗，并且要熟悉脚手架的安全操作规程，规范和施工操作要求等。

4.禁止酒后作业。

5.作业人员要身体健康，有恐惧病，癫痢病，高血压的作业人员严禁高空作业。

6.在施工作业前，必须认真检查钢管，扣件是否有裂缝，螺丝有滑扣，对有问题的严禁使用，按，拆时有专业人员指挥，应做到上下呼应，动作协调，必须服从指挥人员的命令。

7.安拆程序按技术要求执行并设置专人监护。

8.作业人员要穿防滑鞋，系好安全带。

二架体搭设1.根据工程特点及施工需要，选用18#槽钢作为悬挑梁，表面平整光滑，无锈蚀，裂缝，扭曲，变形，使用前应除锈，并统一刷黄黑漆。

架体立杆间距1500MM，横杆900MM，搭设高度不得超过20M。

三施工准备1对施工进场的钢管，扣件，脚手板，槽钢进行检查，经检查合格后方可使用。

各种材料要按品种，规格，分类码放整齐，材料场地不准有积水。

四悬挑梁的做法和布置1.本工程采用悬挑梁与建筑梁板锚固，另一端挑出建筑物，挑梁水平间距要按脚手架立杆间距设置。

2.在悬挑梁上焊制立杆底座，（立杆内径少15MM,长200MM）将立杆插入底座中固定，然后设置扫地杆，其上按一般脚手架搭设并与建筑物连接。

3.挑梁锚固长度与外挑长度之比应控制在2：1—3：1.之中。

4.预埋锚固钢筋环采用1级钢筋制作，严禁采用Ⅱ级钢筋和冷加工钢筋，吊环埋入深度应遵照砼结构施工及验收规范规定，埋在结构主筋内侧并与主筋连接。

5.从高度20M左右层结构楼板开始采用悬挑式双排脚手架，悬挑脚手架立杆间距为1500MM，立杆横距为900MM，步距为1500MM，悬挑外架的支撑为下撑上拉式布置。

（即下部采用4M长18号槽钢支撑，槽钢间距1500MM，上部采用6*19软钢丝绳斜拉，悬挑长度外为1300MM，内为2700MM。

技术、安全交底记录施工单位：年月日14）悬挑式脚手架类型：双排脚手架；15）纵向水平杆接长采用对接连接；16）脚手架类型为封闭型；17）连墙件布置采用2步3跨。

连墙件连接方式为双扣件；18））U型螺栓：I级φ20mm。

3.搭设和拆卸施工流程1）搭设流程：预埋吊环→安装支架梁→立杆→纵向水平杆→横向水平杆→二等分护栏杆→连墙拉结→剪刀撑→搁楞→脚手板→踢脚板→安全网张挂→三步隔离2）拆卸流程与搭设流程相反一步一清。

4. 施工方法悬挑钢梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距1.5m设置。

1 水平悬挑梁1）水平悬挑梁采用16号工字钢，主次梁部位悬挑梁采用16#工字钢，次梁采用16#工字钢，预埋直径20mm U型螺栓与楼板固定，保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。

上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。

通常采用在挑梁或纵向钢粱上焊接150-200mm三级25钢筋的脚头，焊缝厚度不小于4mm，以便立柱直接插在钢筋脚头内，起稳定作用。

并同时在立杆下部设置扫地杆。

见下图钢筋头悬挑梁示意图2）钢梁挑出外墙面1.2米，阳台部位从主体结构墙开始计算悬挑，相应增加内置长度，具体尺寸及悬挑位置见悬挑钢梁平面布置图。

3）悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构件受力。

2 悬挑梁末端由两道预埋U型螺栓固定,（双螺母），端部距后边的锚环等于200mm，两锚环距离200mm，预埋U型螺栓的直径为20mm，宽度为160mm，高度不小于400mm；螺栓丝扣采取机床加工并冷弯成型，不得使用板牙套丝机或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型。

预埋U型螺栓锚时附加2根1.5m 长的直径18mm的三级钢用于承受悬挑锚固端作用引起负弯矩。

如图1，悬挑钢梁楼面和穿墙时参照图2、3施工。

悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备，具有搭设快捷、适应性强等优点，在工程施工中广泛应用。

然而，悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。

为了确保悬挑式钢管外脚手架的安全运行，需要对施工人员进行安全技术交底，下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。

一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据，施工人员需要了解相关法律法规的基本内容，包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。

了解并遵守相关法规可以有效降低施工事故的发生概率。

二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯（PVC）和钢管等材料搭建而成的一种高处作业设备。

施工人员需要了解悬挑式钢管外脚手架的基本概念和构造，包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。

三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤：首先，安装主杆和副杆，并使用的铁丝固定牢固；然后，安装立杆和斜杆，并调整好高度和角度；接下来，安装框架横水平杆，用螺母将其固定住；最后，安装护栏杆、防护网及脚轮。

2. 安全注意事项：（1）在搭设过程中，需要使用标准合格的钢管和连接件，确保承载力满足要求。

（2）在悬挑式钢管外脚手架的上部应设置防滑网，防止人员从高处坠落。

（3）悬挑式钢管外脚手架的搭设应坚固、稳定，不得出现晃动或松动的现象。

（4）施工人员在操作过程中应注意自身安全，佩戴安全带，系好工作绳，避免高处坠落事故。

（5）施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料，以免引起意外伤害。

（6）在悬挑式钢管外脚手架上禁止进行高空坠物作业，防止对下方人员造成伤害。

四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养：施工单位需要制定悬挑式钢管外脚手架的维护保养计划，定期进行检查和维修，确保脚手架的安全性。

悬挑式脚手架安全技术交底天津市建设工程施工现场安全保证资料悬挑式脚手架安全技术交底施工企业：NO：工程名称：施工部位：工种：交底时间：一、安全注意事项：1.进入施工现场必须佩戴安全帽，系好安全带，正确使用安全生产劳动保护用品。

使用的工具要放在工具袋内，防止掉落伤人，脚要穿防滑鞋。

袖口及袋口要扎紧。

2.搭设悬挑架的人员必须持证上岗，并定期检查身体。

凡是患有高血压、贫血病、心脏病及其他不适合高空作业者，一律不得进行作业，绝对禁止酒后上班。

3.搭设悬挑架时，必须划出安全区域，设警戒标志，并应有专人指挥、看守，阻止闲人自动靠近作业区域。

遇到六级以上大风、大雾、大雪等恶劣天气应停止悬挑架搭设作业。

二、技术参数：立杆纵距：La=1.5m（1.8m）；立杆横距：Lb=0.9m；步距：h=1.8m；小横杆间距：0.8m脚手板为50mm厚木脚手板。

连墙件横距：lw=4.5m连墙件竖距：hw=2.9m离墙距离：350mm三、工艺流程及要求：工字钢加工 - 设置预埋环 - 工字钢安装就位 - 放扫地杆 - 竖立杆与扫地杆扣紧 - 安装第一步大横杆和小横杆 - 连接附墙杆 - 铺脚手板、围护栏杆、踢脚板、挂网 - 随主体施工接高架体、加剪刀撑。

悬挑要求：1.悬挑架搭设应严格按照一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接采用防滑扣件连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45度～60度。

工字钢端部5cm即立杆生根处焊置高度10cm的Ф25钢筋，作为生根点。

挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆。

2.脚手架中部脚手板铺设严密，不允许出现探头板，脚手板下拉兜网。

脚手板的材质及规格符合规范要求。

3.材料要求：I 22工字钢材质必须符合国家标准要求。

钢管规格Ф48mm，壁厚3.5mm，严禁钢管上打空。

4.架体防护：架体外侧用1.8m×6m密目网全封闭。

按照临边防护的规定，设置防护栏杆和挡脚杆。

表C2-1编号02-00-C1-011工程名称6#教工宿舍楼等3项（北京华文学院新校区）交底日期2014年8月17日施工单位中集建设集团有限公司分项工程名称主体交底提要悬挑式脚手架技术交底交底内容：一、施工准备1、施工准备：1.1 施工技术准备1.1.1 工长及分包管理必须仔细审阅图纸，清楚各部位的尺寸关系。

1.1.2 认真考虑悬挑架施工方案，通过对施工进度、质量、经济效益等方面的综合考虑。

1.1.3 专业工长在施工前提出一次性备料计划。

1.2 机具准备1.2.1 劳务分包队伍提前准备好自备工具，如扳手、锤子等。

1.3 材料准备1.3.1做好钢管、扣件、方木、多层板等主要材料的进场准备。

1.3.2 所有材料进场均应由工长、质检员严格检查，凡不符合要求的严禁进场使用。

1.3.4主要周转材料计划2、人员准备1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要20～40人，均有上岗作业证书。

2、建立由项目经理、技术负责人、安全员、技术员组成的管理机构，安全员负责人负有指挥、调配、检查的直接责任。

3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

表C2-1编号02-00-C1-011工程名称6#教工宿舍楼等3项（北京华文学院新校区）交底日期2014年8月17日施工单位中集建设集团有限公司分项工程名称主体交底提要悬挑式脚手架技术交底交底内容：二、搭设要求1、1、6#教工宿舍楼等3项（北京华文学院新校区）工程，剪力墙结构，建筑面积38228.25平方米，建筑高度42米，地基为粉质粘土地基，位于北京华文学院西北侧，根据本工程特点，6#楼、7#楼在二层面、七层面、十一层面悬挑，一到二层搭设双排落地式脚手架（地下部分及一到二层采用双排落地式脚手架，地上部分考虑地下防水及回填土及时施工因此采用悬挑式脚手架，地下部分落地式脚手架与悬挑脚手架钢管搭设要求一致，严格按照JGJ130-2011搭设验收），具体脚手架搭设方式见下表，采用悬挑梁18#、22a#工字钢作悬挑托架，加斜拉14mm钢丝绳至主体结构上；最大悬挑高度为14.1m。

悬挑式脚手架技术交底1、根据现场实际情况，采用双排悬挑脚手架，架体采用安全密目网全封闭围挡施工。

2、悬挑钢梁悬挑钢梁截面高度不应小于16 CM，严禁使用裂缝的钢梁。

钢梁锚固端长度不应小于悬挑长度的1.25倍，钢梁后端锚固处为两道圆钢锚固，前端锚固处为一道圆钢锚固并用木塞紧固。

钢梁外端应设置钢丝绳与上层建筑结构拉结。

3、架体立杆立杆纵向间距1.5米，横向间距1米，立杆接长采用对接，且接头交错布置，高度方向错开50CM以上，相邻接头不应在同跨内。

接头距大横杆与立杆的交接处不应大于50CM。

顶层立杆可搭接，长度不应小于1M，不少于两个扣件。

外墙脚手架高度始终高出作业层1.5 M-2米。

4、大横杆内侧大横杆间距控制在1.8M，外侧大横杆间距0.9 M。

以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于10CM，但不应大于20CM。

杆件接长需对接，接点距主接点的距离不应大于50CM。

5、小横杆小横杆搭在大横杆上面，伸出大横杆长度不小于10CM，但不应大于20CM。

小横杆间距：立杆与大横杆交接处必须设小横杆。

6、剪刀撑剪刀撑应沿悬挑架高度连续设置，角度应符合45°-60°的要求，宽度不小于6米。

剪刀撑杆件接长需搭接，搭接长度不小于1M，使用三个扣件均匀分布，端头距扣件不小于10CM。

剪刀撑应刷红白相间油漆，间距为50 CM。

7、脚手板应满铺脚手板，严禁探头板，不得高低不平，探出横向水平杆长度不应大于15 CM。

并要设置挡脚板，挡脚板高度为18CM。

8、架体与建筑物拉结脚手架每高4M，水平每隔6M同建筑物牢固拉结，内外用钢管固定。

保证架与建筑物之间连接牢固，不摇晃、不倒塌。

严禁施工人员随意拆除架体拉结点。

9、层间防护架体作业层脚手板下应用安全平网双层兜底，以下每隔10 M 应用安全平网封闭。

悬挑架体与建筑物空隙处用板材进行封闭。

10、脚手架验收10.1外脚手架必须由持证人员搭设，随楼层的增高逐层对其进行检查及分段验收，高度6-8M验收一次，不符合要求的应迅速整改。

悬挑脚手架技术交底悬挑脚手架是建筑施工中常用的一种脚手架类型，它能够为施工人员提供安全可靠的工作平台，保证施工的顺利进行。

为了确保悬挑脚手架的施工质量和安全，特进行本次技术交底。

一、悬挑脚手架的基本构造悬挑脚手架主要由悬挑梁、立杆、横杆、剪刀撑、脚手板、防护栏杆等组成。

1、悬挑梁悬挑梁通常采用工字钢或槽钢，其前端通过预埋在建筑物结构中的锚固螺栓固定，后端则通过压环或螺栓与建筑物连接，以承受脚手架的荷载。

2、立杆立杆是脚手架的主要竖向受力构件，间距应根据设计要求进行设置，一般不大于 15 米。

3、横杆横杆包括纵向横杆和横向横杆，用于连接立杆，增强脚手架的稳定性。

4、剪刀撑剪刀撑是保证脚手架整体稳定性的重要构件，应按照规定的角度和间距设置。

5、脚手板脚手板是施工人员的工作平台，应铺满、铺稳，不得有探头板。

6、防护栏杆防护栏杆设置在脚手架的外侧，高度不低于 12 米，以保证施工人员的安全。

二、悬挑脚手架的施工准备1、技术准备施工前，应熟悉施工图纸和相关规范，编制专项施工方案，并经审批通过。

同时，对施工人员进行技术交底，使其了解施工工艺和质量要求。

2、材料准备（1）悬挑梁：选用符合设计要求的工字钢或槽钢，其材质和规格应符合国家标准。

（2）钢管：选用外径 48mm，壁厚 35mm 的焊接钢管，其质量应符合国家标准。

（3）扣件：采用可锻铸铁制作的扣件，其质量应符合国家标准。

（4）脚手板：选用竹笆脚手板或木脚手板，其材质应符合相关标准。

（5）安全网：选用密目式安全网，其质量应符合国家标准。

3、现场准备（1）清理施工现场，确保施工场地平整、畅通。

（2）在建筑物上准确预留锚固螺栓的孔洞。

三、悬挑脚手架的安装流程1、安装悬挑梁（1）将悬挑梁按照设计要求放置在预留的孔洞中，并用锚固螺栓固定牢固。

（2）在悬挑梁的后端设置压环或螺栓，将其与建筑物连接牢固。

2、搭设脚手架（1）按照设计要求，在悬挑梁上设置立杆，并与悬挑梁固定牢固。
