因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16×2、16×4、20×2、20×4、40×4等字符型LCD，基本上都采用的KS0066作为LCD的驱动控制器二、图形点阵型LCD驱动控制IC1、点阵数122×32－－SED15202、点阵数128×64（1）ST7920/ST7921，支持串行或并行数据操作方式，内置中文汉字库（2）KS0108，只支持并行数据操作方式，这个也是最通用的12864点阵液晶的驱动控制IC（3）ST7565P，支持串行或并行数据操作方式（4）S6B0724，支持串行或并行数据操作方式（5）T6963C，只支持并行数据操作方式3、其他点阵数如192×64、240×64、320×64、240×128的一般都是采用T6963c驱动控制芯片4、点阵数320×240，通用的采用RA8835驱动控制IC这里列举的只是一些常用的，当然还有其他LCD驱动控制IC，在写LCD驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC数据手册吧。

后面我将慢慢补上其它一些常见的.三 12864液晶的奥秘CD1601/1602和LCD12864都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864有带字库的，也有不带字库的；有5V电压的，也有~5V(内置升压电路)；归根到底的区别在于驱动控制芯片，常用的控制芯片有ST7920、KS0108、T6963C等等。

点阵液晶屏：

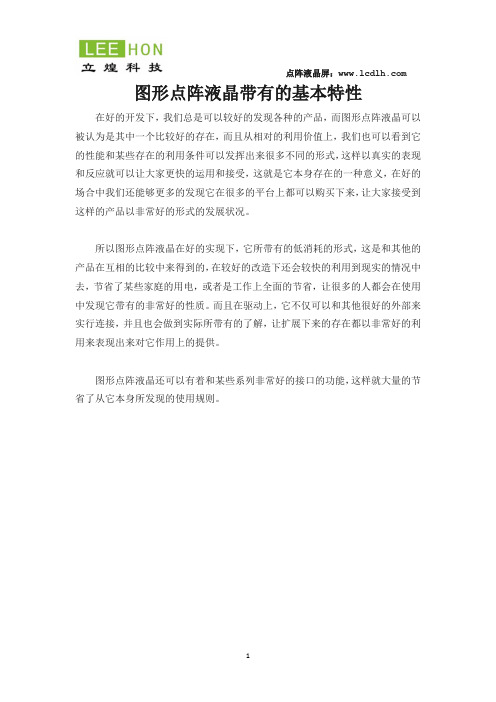

图形点阵液晶带有的基本特性在好的开发下，我们总是可以较好的发现各种的产品，而图形点阵液晶可以被认为是其中一个比较好的存在，而且从相对的利用价值上，我们也可以看到它的性能和某些存在的利用条件可以发挥出来很多不同的形式，这样以真实的表现和反应就可以让大家更快的运用和接受，这就是它本身存在的一种意义，在好的场合中我们还能够更多的发现它在很多的平台上都可以购买下来，让大家接受到这样的产品以非常好的形式的发展状况。

所以图形点阵液晶在好的实现下，它所带有的低消耗的形式，这是和其他的产品在互相的比较中来得到的，在较好的改造下还会较快的利用到现实的情况中去，节省了某些家庭的用电，或者是工作上全面的节省，让很多的人都会在使用中发现它带有的非常好的性质。

而且在驱动上，它不仅可以和其他很好的外部来实行连接，并且也会做到实际所带有的了解，让扩展下来的存在都以非常好的利用来表现出来对它作用上的提供。

图形点阵液晶还可以有着和某些系列非常好的接口的功能，这样就大量的节省了从它本身所发现的使用规则。

1。

点阵式LCD液晶显示屏点阵式LCD液晶显示屏（Liquid Crystal Display）是一种新型的显示技术，其优点是体积小、功耗低、显示效果好，因此在电子产品中被广泛采用。

本文将介绍点阵式LCD液晶显示屏的组成、工作原理、优点和应用等方面。

一、组成点阵式LCD液晶显示屏由多个液晶小点（或者叫像素）组成，每个小点的位置由行和列决定。

通常，这些小点都是黑白的。

颜色可以在其它方式中被添加，挂到每个小点的后面，成为液晶显示屏中的彩色小点。

点阵式LCD液晶显示屏的屏幕由一个透明的基板和一个带有透明导电性物质的玻璃基板组成。

导电性物质的整体覆盖在基板上，并且组成一个电极矩阵。

二、工作原理当外加电压施加到液晶分子上时，它会扭曲，改变其吸光性质。

具体地，液晶分子的扭曲程度由电压的大小决定，也可以通过正负电压来控制它的扭曲。

这种电场控制的扭曲液晶分子形成反射或透射光的棱镜，从而使整个液晶显示屏输入信号的像素变得明亮或暗淡。

三、优点1.体积小：点阵式LCD屏幕体积小巧，便于安装在各种手持设备和小型电子设备上。

2.耗电小：由于点阵式LCD屏幕的电流消耗非常低，因此几乎不会对电池寿命造成太大的影响。

在电子设备中，许多人选择的重要性能指标就是设备的电池寿命。

3.显示效果好：点阵式液晶显示屏不但可以显示清晰、锐利的图像，而且可以显示文本和数字，并且还可以显示动态图像和视频等内容。

它的显示效果比其他技术的显示效果要好得多。

四、应用1.移动电话：近年来，智能手机的普及速度非常快。

点阵式LCD屏幕是目前大多数智能手机和平板电脑中常用的技术之一。

它可以给用户带来高质量、高分辨率的显像。

2.嵌入式系统：嵌入式系统就是把计算机技术嵌入到了各种设备中。

例如汽车、家用电器、扫描仪、照相机、路由器等等。

其中LCD就是嵌入式系统中的关键技术之一。

3.笔记本电脑：LCD屏幕是笔记本电脑常用的显示技术之一。

它不仅可以让电脑的分辨率更高，而且还可以减少电脑的体积和重量，从而使它更轻便、更方便携带。

一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.主要外形尺寸项目标准尺寸单位模块体积113.0×65.0×12.8mm定位尺寸105.0×55.0mm视域73.4×38.8 mm行列点阵数128×64dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64 引脚说明引脚号引脚名称方向功能说明1 VSS - 模块的电源地2 VDD - 模块的电源正端3 V0 - LCD驱动电压输入端4 RS(CS) H/L 并行的指令/数据选择信号；串行的片选信号5 R/W(SID) H/L 并行的读写选择信号；串行的数据口6 E(CLK) H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RET H/L 复位低电平有效18 NC 空脚19 LED_A - 背光源正极（LED+5V）20 LED_K - 背光源负极（LED-OV）逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集指令指令码说明执行时间（540KHZ）RSRWDB7DB6DB5DB4DB3DB2DB1DB清除显示0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”4.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM的地址计数器（AC）到“00H”，并且将游标移到开头原点位置；这个指令并不改变DDRAM的内容4.6ms进入点设定0 0 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位72us显示状态开/关0 0 0 0 0 0 1 D C BD=1：整体显示ONC=1：游标ONB=1：游标位置ON72us游标或显示移位控制0 0 0 0 0 1S/CR/LX X设定游标的移动与显示的移位控制位元；这个指令并不改变DDRAM的内容72us功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
