课题1－1电路1－2电流教学目标1．路的组成及其作用，电路的三种基本状态。
2．理解电流产生的条件和电流的概念，掌握电流的计算公式。
教学重点1．电路各部分的作用及电路的三种状态。
2．电流的计算公式。
教学难点对电路的三种状态的理解。
第一节电路一、电路的组成1．电路：由电源、用电器、导线和开关等组成的闭合回路。
2．电路的组成：电源、用电器、导线、开关（画图讲解）。
(1) 电源：把其他形式的能转化为电能的装置。
如：干电池、蓄电池等。
(2) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。
如电灯等。
(3) 导线：连接电源与用电器的金属线。
作用：把电源产生的电能输送到用电器。
(4) 开关：起到把用电器与电源接通或断开的作用。
二、电路的状态（画图说明）1．通路（闭路）：电路各部分连接成闭合回路，有电流通过。
2．开路（断路）：电路断开，电路中无电流通过。
3．短路（捷路）：电源两端的导线直接相连。
短路时电流很大，会损坏电源和导线，应尽量避免。
三、电路图1．电路图：用规定的图形符号表示电路连接情况的图。
2．几种常用的标准图形符号。
第二节电流一、电流的形成1．电流：电荷的定向移动形成电流。
（提问）2．在导体中形成电流的条件(1) 要有自由电荷。
(2) 必须使导体两端保持一定的电压（电位差）。
二、电流1．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。
qI =t2．单位：1A = 1C/s；1mA = 10-3 A；1μA = 10-6A3．电流的方向实际方向—规定：正电荷定向移动的方向为电流的方向。
提问：金属导体、电解液中的电流方向如何？参考方向：任意假定。
4．直流电：电流方向和强弱都不随时间而改变的电流。
（画图说明练习习题（《电工基础》第2版周绍敏主编）1．是非题(1) ～ (3)小结1．电路的组成及其作用。
2．电路的三种工作状态。
3．形成电流的条件。
4．电流的大小和方向。
5．直流电的概念。
《电工技术基础与技能》第二版参考答案第1章课程导入认识电工实验实训室思考与练习1．直流交流2．有电切断安全用电常识思考与练习1．50mA 36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．×2．√3．√4．×5．×6．√7．×8．√9．√10．×二、选择题1．B 2．A 3．A 4．C 5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。
2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。
常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。
3．实验实训室的安全操作规程：（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。
（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。
（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。
（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。
（5）实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事，（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。
（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。
（8）保持实验实训室整洁，每次实验实训后要清理工作场所，做好设备清洁和日常维护工作。

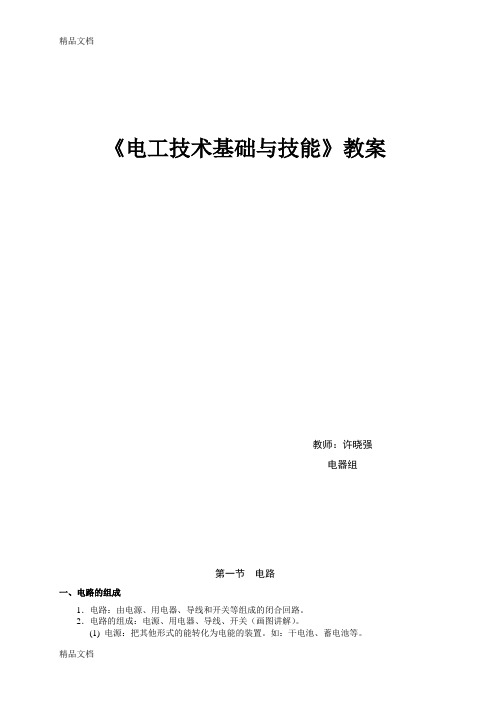

《电工技术基础与技能》教案教师：许晓强电器组第一节电路一、电路的组成1．电路：由电源、用电器、导线和开关等组成的闭合回路。
2．电路的组成：电源、用电器、导线、开关（画图讲解）。
(1) 电源：把其他形式的能转化为电能的装置。
如：干电池、蓄电池等。
(2) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。
如电灯等。
(3) 导线：连接电源与用电器的金属线。
作用：把电源产生的电能输送到用电器。
(4) 开关：起到把用电器与电源接通或断开的作用。
二、电路的状态（画图说明）1．通路（闭路）：电路各部分连接成闭合回路，有电流通过。
2．开路（断路）：电路断开，电路中无电流通过。
3．短路（捷路）：电源两端的导线直接相连。
短路时电流很大，会损坏电源和导线，应尽量避免。
三、电路图1．电路图：用规定的图形符号表示电路连接情况的图。
2．几种常用的标准图形符号。
第二节电流一、电流的形成1．电流：电荷的定向移动形成电流。
（提问）2．在导体中形成电流的条件(1) 要有自由电荷。
(2) 必须使导体两端保持一定的电压（电位差）。
二、电流1．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。
qI =t2．单位：1A = 1C/s；1mA = 10-3 A；1μA = 10-6A3．电流的方向实际方向—规定：正电荷定向移动的方向为电流的方向。
提问：金属导体、电解液中的电流方向如何？参考方向：任意假定。
4．直流电：电流方向和强弱都不随时间而改变的电流。
（画图说明）第三节电阻一、电阻1．导体对电流所呈现出的阻碍作用。
不仅金属导体有电阻，其他物体也有电阻。
2．导体电阻是由它本身的物理条件决定的。
例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。
3．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。
R = ρSl 式中：ρ －导体的电阻率。
它与导体的几何形状无关，而与导体材料的性质和导体所处的条件有关（如温度）。
电工技术基础与技能教案第一章：电工基础知识1.1 电流、电压、电阻的概念与计算1.2 欧姆定律、功率和电能的计算1.3 导体和绝缘体的特性及应用1.4 电路的基本元件（电阻、电容、电感）1.5 串并联电路的特点和计算第二章：电工工具与设备2.1 电工工具的分类和使用方法2.2 常用测量工具（万用表、电流表、电压表）的使用2.3 电工设备的维护和检修方法2.4 安全用电的原则和注意事项2.5 电工常用仪器仪表的使用和维护第三章：低压电器3.1 开关、按钮、接触器的结构和工作原理3.2 继电器和保护器的选用与安装3.3 低压断路器、漏电保护器的原理和应用3.4 磁力启动器和自锁器的接线与控制3.5 常用低压电器的故障排除和维修第四章：照明电路4.1 照明设备的选择和安装4.2 照明电路的控制方式（单控、双控）4.3 常用照明电路图的解读和绘制4.4 照明电路的布线和接线方法4.5 照明电路的调试和故障排除第五章：配电系统5.1 配电系统的组成和结构5.2 低压配电柜的设计和安装5.3 动力和照明配电箱的接线与控制5.4 电缆的选用和敷设要求5.5 配电系统的运行维护和故障处理第六章：变压器6.1 变压器的工作原理与分类6.2 变压器的结构及其部件功能6.3 变压器的参数（电压、电流、容量）计算6.4 变压器的维护与检修6.5 变压器故障的诊断与处理第七章：电机7.1 直流电机的工作原理与分类7.2 交流电机的工作原理与分类7.3 电机的控制方式（启动、停止、调速）7.4 电机的基本参数（功率、效率、转速）7.5 电机的安装、调试与维护第八章：电力电子技术8.1 电力电子器件的类型与特性8.2 电力电子变换器（整流器、逆变器）的基本原理8.3 电力电子设备的应用（变频调速、电力补偿）8.4 电力电子电路的故障分析与处理8.5 电力电子技术的最新发展趋势第九章：电气控制技术9.1 继电器控制系统的基本组成9.2 继电器控制电路的设计与调试9.3 常用控制电路（顺序控制、多地控制）9.4 电气控制系统的设计原则与方法9.5 电气控制系统的故障诊断与维修第十章：PLC编程与控制10.1 PLC的基本组成与工作原理10.2 PLC的编程语言（指令系统、程序结构）10.3 PLC控制系统的设计与调试10.4 PLC在工业自动化中的应用案例10.5 PLC故障分析与维护技巧第十一章：电力系统与自动化11.1 电力系统的组成与运行原理11.2 电力系统自动化技术的应用11.3 电网调度与监控11.4 电力市场的运作与管理11.5 电力系统发展的挑战与机遇第十二章：可再生能源技术12.1 太阳能光伏发电原理与系统12.2 风力发电系统的组成与工作原理12.3 水力发电技术及其环境影响12.4 生物质能源与地热能利用12.5 可再生能源政策与发展趋势第十三章：电缆与传输技术13.1 电缆的类型与结构13.2 电缆的敷设技术与要求13.3 电缆接头与终端头的制作13.4 信号传输技术及其应用13.5 数据通信与网络传输技术第十四章：电气安全与防护14.1 电气事故的类型与原因14.2 触电防护与紧急救援14.3 安全用电的规范与标准14.4 爆炸危险环境的电气安全14.5 电气防火与防爆措施第十五章：现代电工技术与未来展望15.1 智能电网与分布式发电15.2 微电子技术与电路集成15.3 电力电子技术的创新应用15.4 电工技术的数字化与网络化15.5 电工技术发展的未来趋势重点和难点解析重点：1. 电工基础知识，包括电流、电压、电阻的概念与计算，欧姆定律、功率和电能的计算，导体和绝缘体的特性及应用，电路的基本元件（电阻、电容、电感）以及串并联电路的特点和计算。
电工技术基础与技能教案第一章：电工基础知识1.1 电流、电压和电阻的概念1.2 欧姆定律的应用1.3 电路的基本元件1.4 电路的串联和并联第二章：电工测量工具与设备2.1 数字万用表的使用2.2 兆欧表的使用2.3 电压表和电流表的使用2.4 电能表的使用第三章：电工元件3.1 电阻的识别与选用3.2 电容的识别与选用3.3 电感的识别与选用3.4 二极管、三极管的应用第四章：低压电器4.1 开关的选择与安装4.2 断路器的选择与安装4.3 接触器的选择与安装4.4 继电器的选择与安装第五章：照明电路设计与安装5.1 照明电路的基本知识5.2 照明电路的设计原则5.3 照明设备的安装与调试5.4 照明电路的故障排查与维修第六章：电动机的基本原理与应用6.1 电动机的分类与结构6.2 电动机的工作原理6.3 电动机的启动与制动6.4 电动机的保护与维护第七章：电力拖动控制系统7.1 简单电力拖动电路7.2 电动机的调速控制7.3 电动机的正反转控制7.4 电动机的顺序控制与多地控制第八章：变压器的基本原理与应用8.1 变压器的结构与工作原理8.2 变压器的分类与选用8.3 变压器的安装与维护8.4 变压器的故障排查与维修第九章：电力线路的施工与维护9.1 电力线路的分类与结构9.2 电力线路的施工方法与要求9.3 电力线路的验收与维护9.4 电力线路的故障排查与修复第十章：安全生产与电气安全10.1 电工安全生产的基本要求10.2 电工操作的安全规程10.3 电气火灾的预防与扑救10.4 触电事故的应急处理与预防重点和难点解析一、电流、电压和电阻的概念：重点关注电流、电压和电阻的定义及其相互之间的关系。
补充说明电流是由电荷的流动产生的，电压是推动电荷流动的力，电阻是阻碍电荷流动的障碍。
电流、电压和电阻之间的关系可以通过欧姆定律来描述。
二、电工测量工具与设备：重点关注各种电工测量工具与设备的使用方法及其测量原理。
新课课 题1－5电能和电功率 课型 新课 授课班级授课时数 1 教学目标 1．理解电能和电功率的概念。
2．掌握焦耳定律以及电能、电功率的计算。
教学重点 1．焦耳定律以及电能、电功率的计算。
2．实际功率的计算。
3．额定功率与实际功率的关系。
教学难点 额定功率与实际功率的关系。
学情分析教学效果教后记课前复习电阻定律和部分电路欧姆定律。
第五节 电能和电功率一、电能1．设导体两端电压为U ，通过导体横截面的电量为q ，电场力所做的功为：W = q U 而q = I t ，所以W = U I t单位：W－焦耳（J）；U－伏特（V）；I－安培（A）；t －秒（s）。
1度 = hk W1⋅ = 3.6 ⨯ 106 J2．电场力所做的功即电路所消耗的电能W = U I t。
3．电流做功的过程实际上是电能转化为其他形式的能的过程。
二、电功率1．在一段时间内，电路产生或消耗的电能与时间的比值。
P =tW或P = U I单位：P－瓦特（W）。
2．额定功率、额定电压：用电器上标明的电功率和电压，称为用电器的额定功率和额定电压。
若给用电器加上额定电压，它的功率就是额定功率，此时用电器正常工作。
若加在它上面的电压改变，则它的实际功率也改变。
例1：有一220 V / 60 W的白炽灯接在220 V的供电线路上，它消耗的功率为多大？若加在它两端的电压为110 V，它消耗的功率为多少？（不考虑温度对电阻的影响）三、焦耳定律1．电流的热效应2．焦耳定律：电流通过导体产生的热量，跟电流的平方、导体的电阻和通电时间成正比。
Q = I2 R t3．单位：Q－焦耳（J）；I－安培（A）；R－欧姆（Ω）；t－秒（s）练习1．一只220 V / 40 W的白炽灯正常发光时，它的灯丝电阻是多少？当它接在110 V的电路上，它的实际功率是多少？（不考虑温度对电阻的影响）2．习题（《电工技术基础与技能》周绍敏主编）1.是非题（8）～（10）；选择题（6）～（8）。
