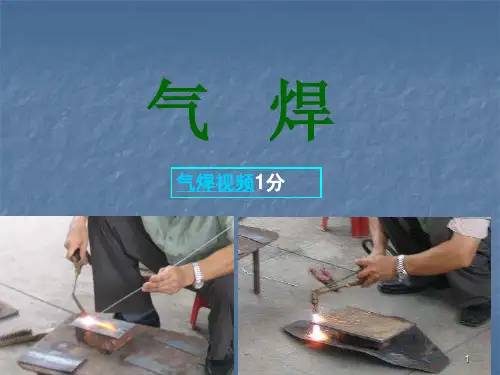

气 焊ppt

  • 格式：ppt
  • 大小：2.60 MB
  • 文档页数：57

下载文档原格式

  / 57

合集下载

电气焊接作业安全培训知识讲座课件PPT课件

电气焊接作业安全培训知识讲座课件PPT课件

事故案例四
某工厂在焊接作业时，由于操作人员违反安全规定，导致焊接设备短 路，引发触电事故。
安全操作实践演练
01
02
03
04
演练一
正确佩戴和使用焊接防护用品 ，如焊接面罩、手套、工作服
等。
演练二
掌握正确的焊接姿势和操作方 法，避免因操作不当引发事故
。
演练三
熟悉焊接设备的正确使用和维 护方法，确保设备安全可靠。
总结词
避免触电事故
详细描述
在操作过程中，应采取措施避免触电事故的发生，如使 用绝缘材料、保持设备接地良好、避免在雨天或潮湿环 境中进行焊接等。
焊接设备的安全使用
总结词
选择合适的焊接设备和工具
01
总结词
正确使用焊接设备和工具
03
总结词
维护和保养焊接设备和工具
05
02
详细描述
根据焊接作业的需求，选择合适的焊接设备 和工具，确保其质量和性能符合安全标准， 并定期进行维护和检查。
安全培训还可以加强作业人员的团队协作和应急处理能力，提高工作效率和产品质 量，为企业创造更大的经济效益。
对未来焊接作业安全发展的展望与建议
随着科技的不断进步和应用，焊接技术也在不断发展 和创新，未来的焊接作业将更加高效、智能化和环保。
输标02入题
为了适应未来焊接作业的发展，企业应加强技术创新 和研发，提高焊接设备的自动化和智能化水平，减少 人工干预和操作失误。
焊接作业的重要性和发展趋势
焊接作业的重要性
焊接是一种高效、可靠的连接方法， 对于制造业、建筑业等领域的发展具 有重要意义。
焊接技术的发展趋势
随着科技的不断进步，焊接技术也在 不断发展，如高效焊接、自动化焊接 、绿色焊接等。
CO气体保护焊立焊实作(共10张PPT)

CO气体保护焊立焊实作(共10张PPT)


焊接实施
船舶工程技术专业
（3）盖面焊
盖面层施焊时，焊丝横向摆动幅度比焊填充层要大。 焊丝横向摆动时，在坡口两侧边缘应稍作停顿，停顿时间以焊缝与母材圆滑过渡，焊缝余高不 超过标准为宜。
焊枪沿焊缝两侧摆动还应保证熔池熔化范围超出棱边1～2mm，以获得宽度一致的
焊缝成形。焊丝横向摆动时，应注意控制摆动间距，使之均匀、合适。
船舶工程技术专业
起弧要领
（1）起弧前应调整好焊丝伸出长度。 （2）母材与喷嘴的距离保持在10-15mm。
（3）焊丝端部不应有前次收弧时的熔球，应事先剪掉。 （4）起弧时，应在引弧板上起弧，待电弧稳定燃烧后，移至坡
口内，做月牙形摆动，焊接焊枪向下倾10°-15°。
陶质衬垫CO2气体保护平对接焊的工艺参数
立焊焊缝
平焊焊缝
任务评价
船舶工程技术专业
项目
内容 焊后角变形
错边 焊缝宽度
评分标准 ≤3°得4分；＞3°本项为0分
≤1.2mm得4分；＞1.2mm本项为0分 ≤20mm得4分；＞20mm本项为0分
配分 6 6 6
焊缝宽度差
≤3mm得4分；＞3mm本项为0分
6
外观 检验
焊缝余高 焊缝余高差
≤4mm得4分；＞4mm本项为0分
电 填弧充引焊燃 道打后 要以 比好锯 母基齿 材形 表础向 面上低。摆1．动5焊～枪2m、m施，焊以。使坡口边缘保持原始状态，为施焊盖面层打好基础。
（焊1丝）横起向弧摆前动应时调，整在好坡焊口丝两伸侧出边长缘度应。稍作停顿，停顿时间以焊缝与母材圆滑过渡，焊缝余高不超过标准为宜。 CNOBC2气—体35保0型护，焊C立O焊2气实体作保护焊机 填NB充C焊—道35要0型比，母C材O表2气面体低保1．护5焊～机2mm，以使坡口边缘保持原始状态，为施焊盖面层打好基础。 N有B咬C边—，35每0型2mCmO长2气扣体1分保；护焊机 C焊O丝2摆气动体幅保度护比焊施立焊打实底作层要大，电弧在坡口两侧稍作停留，以保证焊道两侧熔合良好。 （焊4丝）横起向弧摆时动，时应，在在引坡弧口板两上侧起边弧缘，应待稍电作弧停稳顿定，燃停烧顿后时，间移以至焊坡缝口与内母，材做圆月滑牙过形渡摆，动焊，缝焊余接高焊不枪超向过下标倾准1为0°宜-15。°。 填充焊道要比母材表面低1．5～2mm，以使坡口边缘保持原始状态，为施焊盖面层打好基础。
气体保护焊及焊接培训教材PPT课件

气体保护焊及焊接培训教材PPT课件

通常可能产生的气孔主要有三种·一氧化碳气孔、氢气孔和氮气孔。 1)CO气孔产生原因主要是焊丝中脱氧元素不足，使熔池中熔入较多的 Feo，它和c发生强烈的碳还原铁的反应，便产少co气体。因此，只要焊 丝中有足够脱氧死素Si和Mn，以及限制焊丝中c含量，就能有效地防止 co气孔。 2）N2气孔的原因土要是CO2保护不良或CO2纯度不高。只要加强CO2 的保护和控制CO2的纯度即可防止。造成保护效果不良的原冈一般是过 小的气体流量，喷嘴被堵塞、喷嘴距工件过大，电弧电压过高〔即电弧 过长)，电弧不稳或作业区有风等。 3）产生H2气孔是由于在高温时熔入了大量H2，结晶过程中不能充分 排出，而留在焊缝金属中。电弧区的H2主要来自焊丝、工件表向的油污 和铁锈以及CO2气体中所含的水分，前者易消除，故后着往往是引起H2 气孔的主要原因。
▪ 熔化极氧化性混合气体保护电弧焊，英文简 称MAG焊，使用的保护气体是由惰性气体和 少量氧化性气体，(如O2，CO2或其混合气体 等)混合而成。加入少量氧化性气体的目的， 是在不改变或基本上不改变惰性气体电弧特 件的条件下，进一步提高电弧稳定性，改变 焊缝成形和降低电弧辐射强度等。这种方法 常用于黑色金属材料的焊接。
5
➢冶金特点 1）直接氧化
2）间接氧化
6
➢气孔问题
在熔池金属内部存在有溶解不了的或过饱和的气体，当这些气体来 不及从熔池个逸出时，便随熔他的结晶凝固，而留各焊缝内形成气孔。
CO2焊时气流对焊缝起冷却作用，又无熔渣覆盖，故熔池冷却快。此外， 所用的电流密度大，焊继窄而深，气体逸出路径长，于是增加了产生气 孔的可能性。
▪ 二氧化碳气体保护电弧焊，简称CO2焊，CO2 亦具有氧化性，本质上也属于MAG焊。使用 CO2，作为保护气体是出其来源容易，其典 型的特点就是飞溅大，很难克服。
气焊基础知识 PPT课件

气焊基础知识 PPT课件

气焊、气割基础知识
1. 气焊的基本概念 2 2. 气焊材料
3. 气焊用设备、工具
3
4. 气焊工艺知识 4 5. 气焊安全知识
气焊、气割基础知识
1. 气焊基本概念——
气焊是利用可燃气体燃烧形成的火焰加
氧气
热工件和焊丝实现焊接的工艺。
乙炔 2. 气焊用焊接材料——
焊丝 焊剂
（1）氧气——起助燃作用 （2）乙炔——可燃气体 （3）焊丝——改善工艺性能 （4）焊剂——作为填充材料
自燃——没有火源作用发生的燃烧现象。
气焊、气割基础知识
(2) 乙炔
乙炔是一种可燃气体，由电石与水反应生成。 乙炔气体无色、通常由于含杂质有特殊臭味、有毒。 乙炔能大量溶解于丙酮液体（1:23）
乙炔的化学性质
乙炔本身易分解并放热——导致爆炸。 乙炔与空气和氧气混合在很宽的浓度范围遇火即爆炸。 乙炔与铜、银反应生成极易爆炸的物质——乙炔铜、 乙炔银。 乙炔与氯反应生成爆炸性物质。
是经加热冲压拔伸收口而成的整体式容器。 顶部装有瓶阀。 外表是天蓝色的，字体是黑色的。 试验压力是工作压力的1.5倍。 使用注意点： 严禁强烈碰撞、严禁在太阳底下曝晒、严禁沾染 油类、正确解冻、要留余压、定期检验。
气焊、气割基础知识
(2) 乙炔瓶
乙炔瓶是用来存贮乙炔的压力容器，以方便使用 和运输。工作压力为1.5兆帕。
引起、可燃气体泄漏引起 （3）气体中毒——氧气或乙炔泄漏引起、燃烧释放气体引
起
电焊基础知识
5.气焊、气割安全知识
气焊气割基本安全措施
（1）作业现场清理准备工作、灭火器材协助人员配备 （2）严禁使用压缩氧气替代压缩空气 （3）密封带压容器严禁进行焊割 （4）通风不良的舱室工作，严防气体泄漏；下班要将焊炬
《气焊基础知识》课件

《气焊基础知识》课件

火焰枪和吸烟器
火焰枪是将氧气和燃料混合并向焊缝送出的设 备。在进行气焊操作时，需要吸烟器来收集可 能产生的毒烟。
气瓶和抛光器
需要使用气瓶储存氧气和燃料，以及使用螺纹 接头和阀门进行控制。手套和保护面罩也很重 要。
辅助工具
例如割切机，钳子，和铁锤等精细工具用于加 工和调整金属部分。
常用的气焊方法
1
火焰喷射式气焊
3 适当的环境条件
在宽敞的场地上进行气焊 操作，远离可能引起火灾 的材料，并确保没有可燃 物在范围内。所有人员都 应处于安全距离内。
气焊的未来发展方向
自动化技术
使用自动化技术和机器人进 行气焊操作ቤተ መጻሕፍቲ ባይዱ提高效率和质 量。
使用更环保的能源
使用更多的可再生能源和纯 氧气来进行气焊操作，减少 气焊中的污染和浪费。
最常见的气焊技术
太阳能气焊
2
使用太阳光产生焊接所需的热量
3
电弧气焊
使用电弧产生与火焰相同的热量以加热 并熔化金属部分
气焊的应用领域
金属焊接
焊接金属制品以及修复机器设备 等领域
雕塑制作
创造性使用气焊技术创作精美绝 伦的一系列雕塑作品
珠宝手工艺品
使用气焊技术制作镀金与纯银含 量极高的精致珠宝
气焊的优缺点
优点
• 熔接牢固 • 能够达到非常高的加热温度 • 提供更强的焊接力和时间
缺点
• 需要专业人士操作 • 存在火灾和爆炸的风险 • 释放有毒气体
气焊操作的注意事项
1 做好防护工作
穿戴防护服、手套和面罩 等必要的保护装备，以及 吸烟器来收集可能产生的 毒烟。
2 操作正确的设备
确保气瓶安全，并使用正 确的燃料和氧气流量进行 气焊操作。
气焊ppt课件

气焊ppt课件

10
【焊丝种类】：
碳素结构钢焊丝； 合金结构钢焊丝； 不锈钢焊丝； 铜及铜合金焊丝； 铝及铝合金焊丝； 合金结构钢焊丝。
11
2、焊 丝 溶 剂
气焊过程中，被加热后的熔化金 属极易与周围空气中氧或火焰中的氧 化合生成氧化物，使焊缝中产生气孔、 夹渣等缺陷。为了防止金属的氧化并 消除已经形成的氧化物，在焊接有色 金属、铸铁和不锈钢等材料时，必须 采用气焊熔剂。
回火保险器就是装在燃料气体系统上 的防止向燃气管路或气源回烧的保险装置， 一般有水封式与干式两种。
29
5、其他辅助工具
气焊作业中使用的辅助工具还有清理焊缝
用的工具，如钢丝刷、凿子、手锤、挫 刀等。
清理焊嘴和割嘴用的工具，如通针、剔 刀等；连接和开关气体通路的工具，如钢丝 钳、活扳手、卡子及铁丝等。气焊工所
用的上述工具必须专用和放在专门的工具箱内， 不得沾有油污。
30
返回目录
31
四、气焊工艺
（一）气焊的工艺参数 （二）气焊的基本操作
32
（一）气焊的工艺参数
气焊参数主要包括： （1）焊丝直径 （2）火焰种类 （3）火焰能率 （4）焊嘴倾斜角度 （5）焊丝倾角 （6）焊接速度等。
33
（1）焊丝直径
17
氧气瓶
18
氧气瓶一般使用三年后应进行复 验，复验内容有水压试验和检查瓶壁 腐蚀情况。有关气瓶的容积、重量、 出厂日期、制造厂名、工作压力，以 及复验情况等项说明，都应在钢瓶收 口处钢印中反映出来
19
2、乙炔瓶
乙炔瓶是贮存和运送乙炔的容器，国内最常用的 乙炔瓶公称容积为40L，工作压力为1.5Mpa。其外形 与氧气瓶相似，外表漆成白色，并用红漆写上“乙 炔”、“不可近火”等字样。使用乙炔瓶时，除应遵 守氧气瓶使用要求外，还应该注意：瓶体的温度不能 超过30~40℃；搬运、装卸、存放和使用时都应竖立 放稳，严禁在地面上卧放并直接使用，一旦要使用已 卧放的乙炔瓶，必须先直立后静止20min，再连接乙 炔减压器后使用；不能遭受剧烈的震动等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊矩 可分为：射吸式焊矩（最常用） 和 等压式焊矩
-
-
焊炬型号表示方法：
H X X-X
汉语拼音字母H表示焊炬， 0表示手工，1表示机械 1表示射吸式，2表示等压式 后缀数字表示焊接低碳钢最大厚度，单位为
mm H01—6、H01—12、H01—20
-
5、其他辅助工具
回火保险器
回火保险器（安全瓶） 正常气焊时， 火焰在焊炬的焊嘴外面燃烧，但当发生气体 供应不足或管路焊嘴阻塞等情况时，火焰会 进入喷嘴沿着乙炔管路向里燃烧，这种现象 称为回火。
• 输入压力MPA：3
• 压力调节范围MPA：
0.01-0.15
• 公称流量M3/H：5
• 进口螺纹：
• 框架出口螺纹：
M16*1.5
-
4、焊炬
焊矩作用：气焊时用于控制气体混合比、流量
及火焰并进行焊接的工具。将可燃气体和氧气按 比例混合，并以一定的速度喷出燃烧，而生成一 定能量、成分和形状稳定的火焰。来自气焊气焊视频1分-
-
目录
一、气焊原理和应用 二、气焊焊接材料 三、气焊设备及工具 四、气焊工艺
-
一、气焊原理和应用
【气焊原理】是指利用可燃气体和助燃气体通
过焊炬按一定的比例混合，获得所要求的火焰性 质的火焰作为热源，熔化被焊金属和填充金属。
将焊件的焊接金属加热到熔化状态形成熔池 不断熔化焊丝向熔池中填充
-
氧气瓶
-
氧气瓶一般使用三年后应进行复 验，复验内容有水压试验和检查瓶壁 腐蚀情况。有关气瓶的容积、重量、 出厂日期、制造厂名、工作压力，以 及复验情况等项说明，都应在钢瓶收 口处钢印中反映出来
-
2、乙炔瓶
乙炔瓶是贮存和运送乙炔的容器，国内最常用的 乙炔瓶公称容积为40L，工作压力为1.5Mpa。其外形 与氧气瓶相似，外表漆成白色，并用红漆写上“乙 炔”、“不可近火”等字样。使用乙炔瓶时，除应遵 守氧气瓶使用要求外，还应该注意：瓶体的温度不能 超过30~40℃；搬运、装卸、存放和使用时都应竖立 放稳，严禁在地面上卧放并直接使用，一旦要使用已 卧放的乙炔瓶，必须先直立后静止20min，再连接乙 炔减压器后使用；不能遭受剧烈的震动等。
- 返回目录
1、焊 丝
在气焊过程中，气焊丝的正确选用十分重要。一般说来， 焊接黑色金属和有色金属所用焊丝的化学成分基本上与被焊 金属化学成分相同，有时为了使焊缝有较好的质量，在焊丝 中也加入其他合金元素，一般对气焊丝的要求有：
（1）焊丝的化学成分应基本与焊件母材的化学成分相匹配，焊缝有足够 的力学性能和其他性能； （2）焊丝的熔点应等于或略低于被焊金属的熔点。 （3）焊丝应能保证必要的焊接质量，如不产生气孔、缺陷； （4）焊丝熔化时应平稳，不应有强烈的飞溅或蒸发，焊丝表面应洁净， 无油脂、锈蚀和油漆等污物。
-
【焊丝种类】：
碳素结构钢焊丝； 合金结构钢焊丝； 不锈钢焊丝； 铜及铜合金焊丝； 铝及铝合金焊丝； 合金结构钢焊丝。
-
2、焊 丝 溶 剂
气焊过程中，被加热后的熔化金 属极易与周围空气中氧或火焰中的氧 化合生成氧化物，使焊缝中产生气孔、 夹渣等缺陷。为了防止金属的氧化并 消除已经形成的氧化物，在焊接有色 金属、铸铁和不锈钢等材料时，必须 采用气焊熔剂。
-
乙炔瓶
-
3、减压器
减压器将高压气体降为低压气体的调节装置。 对不同性质的气体，必须选用符合各自要求的专 用减压器 。通常，气焊时所需的工作压力一般都 比较低，如氧气压力一般为0.2~0.4Mpa，乙炔压 力最高不超过0.15Mpa。因此，必须将气瓶内输 出的气体压力降压后才能使用。减压器的作用是 降低气体压力，并使输送给焊炬的气体压力稳定 不变，以保证火焰能够稳定燃烧。减压器在专用 气瓶上应安装牢固。各种气体专用的减压器，禁 止换用或替用。
-
气焊过程中，气焊熔剂是直接加 入到熔池内或者抹在焊丝上的，在高 温下熔剂熔化与熔池内的金属氧化物 或非金属夹杂物相互作用形成熔渣， 浮在焊接熔池表面，覆盖着熔化的焊 缝金属，从而可以防止熔池金属的氧 化，并改善焊缝金属的性能。在气焊 时，也可以把需要渗入的合金元素粉 末混合在熔剂中加入熔池，达到过渡 合金元素的目的。
气体火焰覆盖在熔化金属表面起保护作用
熔化金属冷却形成焊缝 -
氧气PPT 乙炔PPT
焊丝
乙炔+氧气
焊嘴
焊件
熔池 焊缝
气焊示意图 -
气焊的应用：
★ 气焊适于各种位置的焊接。适于焊接在 3mm以下的低碳钢、高碳钢薄板、铸铁焊补以 及铜、铝等有色金属的焊接。
★ 在船上无电或电力不足的情况下，气焊则 能发挥更大的作用，常用气焊火焰对工件、刀具 进行淬火处理，对紫铜皮进行回火处理，并矫直 金属材料和净化工件表面等。
-
氧气减压器
-
YQY-12氧气减压器
• 用于介质为氧气。参 数指标：
• 型号：YQY-12 • 输入压力MPA：15
压力调节范围MPA： 0.1-1.25 • 公称流量M3/H：40 进口螺纹：G5/8 • 出口螺纹：M16*1.5
-
YQE-213乙炔减压器
• 用于介质为乙炔气。参 数指标：
• 型号：YQE-213
-
返回目录
-
三、气焊设备及工具
气焊设备及工具主要有：氧气瓶、乙 炔瓶、减压阀、焊炬以及辅助工具。
-
三、气焊设备及工具
1、氧气瓶
2、乙炔瓶
3、减压器 4、焊炬
返回目录
5、其他辅助工具 -
1、氧气瓶
氧气瓶是运送和贮存高压氧气的容器， 其容积为40L（33L、44L），工作压力为 15Mpa。按照规定，氧气瓶外表漆成天蓝色， 并用黑漆标明“氧气”字样。保管和使用时应 不许曝晒、火烤及敲打，以防爆炸。使用氧气 时，不得将瓶内氧气全部用完，最少应留 100~200kpa，以便在再装氧气时吹除灰尘和 避免混进其他气体。
★ 由微型氧气瓶和微型熔解乙炔气瓶组成的 手提式或肩背式气焊气割装置，在旷野、山顶、 高空作业中应用是十分简-便的。
气焊的应用： 焊炬尺寸小，使用灵活，由于
气焊热源温度较低，加热缓慢，生 产率低，热量分散，热影响区大， 焊件有较大的变形，接头质量不高。
-
返回目录
-
二、气焊焊接材料
1、焊 丝 2、焊 丝 溶 剂
回火保险器就是装在燃料气体系统上的 防止向燃气管路或气源回烧的保险装置，一 般有水封式与干式两种。
