液压阀工作原理教材

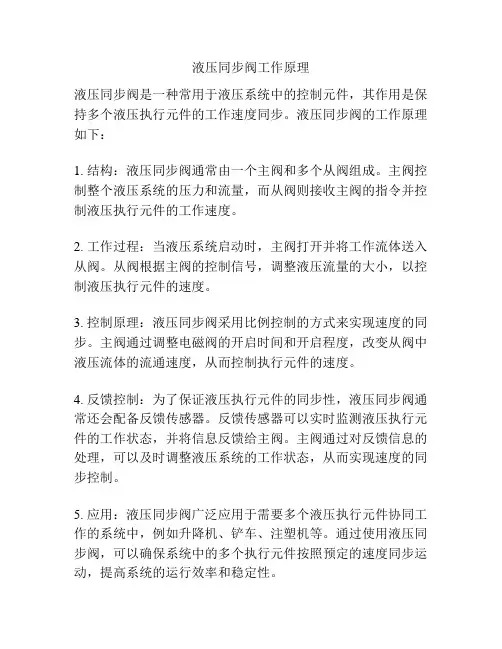

液压同步阀工作原理
液压同步阀是一种常用于液压系统中的控制元件，其作用是保持多个液压执行元件的工作速度同步。

液压同步阀的工作原理如下：
1. 结构：液压同步阀通常由一个主阀和多个从阀组成。

主阀控制整个液压系统的压力和流量，而从阀则接收主阀的指令并控制液压执行元件的工作速度。

2. 工作过程：当液压系统启动时，主阀打开并将工作流体送入从阀。

从阀根据主阀的控制信号，调整液压流量的大小，以控制液压执行元件的速度。

3. 控制原理：液压同步阀采用比例控制的方式来实现速度的同步。

主阀通过调整电磁阀的开启时间和开启程度，改变从阀中液压流体的流通速度，从而控制执行元件的速度。

4. 反馈控制：为了保证液压执行元件的同步性，液压同步阀通常还会配备反馈传感器。

反馈传感器可以实时监测液压执行元件的工作状态，并将信息反馈给主阀。

主阀通过对反馈信息的处理，可以及时调整液压系统的工作状态，从而实现速度的同步控制。

5. 应用：液压同步阀广泛应用于需要多个液压执行元件协同工作的系统中，例如升降机、铲车、注塑机等。

通过使用液压同步阀，可以确保系统中的多个执行元件按照预定的速度同步运动，提高系统的运行效率和稳定性。

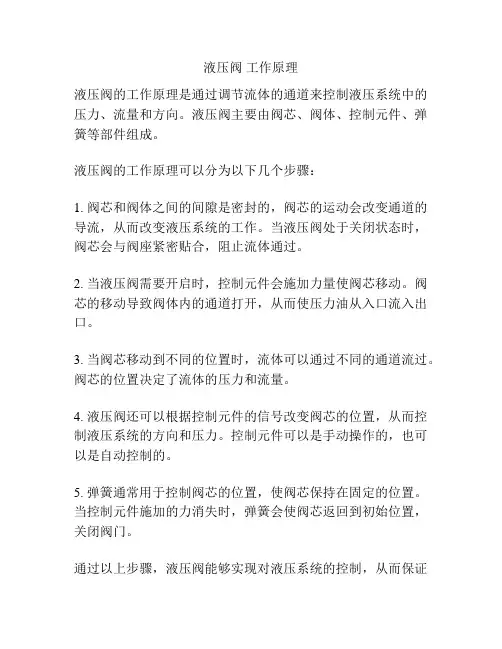

液压阀工作原理
液压阀的工作原理是通过调节流体的通道来控制液压系统中的压力、流量和方向。

液压阀主要由阀芯、阀体、控制元件、弹簧等部件组成。

液压阀的工作原理可以分为以下几个步骤：
1. 阀芯和阀体之间的间隙是密封的，阀芯的运动会改变通道的导流，从而改变液压系统的工作。

当液压阀处于关闭状态时，阀芯会与阀座紧密贴合，阻止流体通过。

2. 当液压阀需要开启时，控制元件会施加力量使阀芯移动。

阀芯的移动导致阀体内的通道打开，从而使压力油从入口流入出口。

3. 当阀芯移动到不同的位置时，流体可以通过不同的通道流过。

阀芯的位置决定了流体的压力和流量。

4. 液压阀还可以根据控制元件的信号改变阀芯的位置，从而控制液压系统的方向和压力。

控制元件可以是手动操作的，也可以是自动控制的。

5. 弹簧通常用于控制阀芯的位置，使阀芯保持在固定的位置。

当控制元件施加的力消失时，弹簧会使阀芯返回到初始位置，关闭阀门。

通过以上步骤，液压阀能够实现对液压系统的控制，从而保证
系统的正常运行和安全性能。

不同类型的液压阀有不同的工作原理，但基本的工作原理都是通过调节流体通道来控制压力、流量和方向。

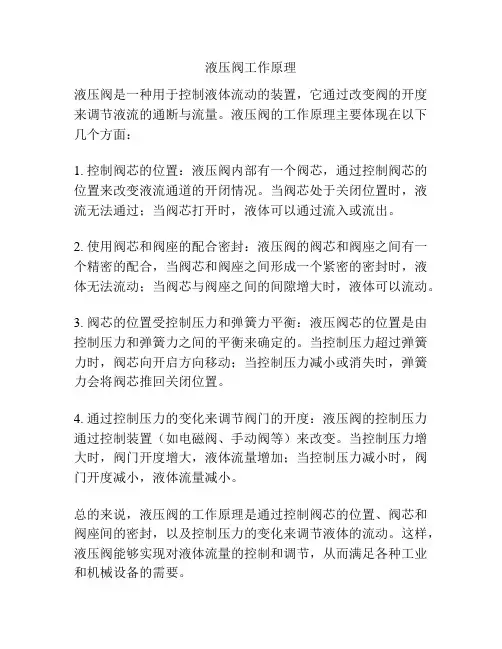

液压阀工作原理
液压阀是一种用于控制液体流动的装置，它通过改变阀的开度来调节液流的通断与流量。

液压阀的工作原理主要体现在以下几个方面：
1. 控制阀芯的位置：液压阀内部有一个阀芯，通过控制阀芯的位置来改变液流通道的开闭情况。

当阀芯处于关闭位置时，液流无法通过；当阀芯打开时，液体可以通过流入或流出。

2. 使用阀芯和阀座的配合密封：液压阀的阀芯和阀座之间有一个精密的配合，当阀芯和阀座之间形成一个紧密的密封时，液体无法流动；当阀芯与阀座之间的间隙增大时，液体可以流动。

3. 阀芯的位置受控制压力和弹簧力平衡：液压阀芯的位置是由控制压力和弹簧力之间的平衡来确定的。

当控制压力超过弹簧力时，阀芯向开启方向移动；当控制压力减小或消失时，弹簧力会将阀芯推回关闭位置。

4. 通过控制压力的变化来调节阀门的开度：液压阀的控制压力通过控制装置（如电磁阀、手动阀等）来改变。

当控制压力增大时，阀门开度增大，液体流量增加；当控制压力减小时，阀门开度减小，液体流量减小。

总的来说，液压阀的工作原理是通过控制阀芯的位置、阀芯和阀座间的密封，以及控制压力的变化来调节液体的流动。

这样，液压阀能够实现对液体流量的控制和调节，从而满足各种工业和机械设备的需要。

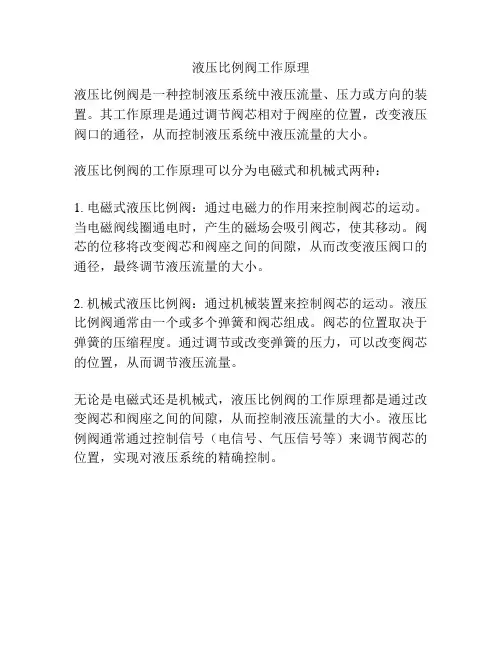

液压比例阀工作原理
液压比例阀是一种控制液压系统中液压流量、压力或方向的装置。

其工作原理是通过调节阀芯相对于阀座的位置，改变液压阀口的通径，从而控制液压系统中液压流量的大小。

液压比例阀的工作原理可以分为电磁式和机械式两种：
1. 电磁式液压比例阀：通过电磁力的作用来控制阀芯的运动。

当电磁阀线圈通电时，产生的磁场会吸引阀芯，使其移动。

阀芯的位移将改变阀芯和阀座之间的间隙，从而改变液压阀口的通径，最终调节液压流量的大小。

2. 机械式液压比例阀：通过机械装置来控制阀芯的运动。

液压比例阀通常由一个或多个弹簧和阀芯组成。

阀芯的位置取决于弹簧的压缩程度。

通过调节或改变弹簧的压力，可以改变阀芯的位置，从而调节液压流量。

无论是电磁式还是机械式，液压比例阀的工作原理都是通过改变阀芯和阀座之间的间隙，从而控制液压流量的大小。

液压比例阀通常通过控制信号（电信号、气压信号等）来调节阀芯的位置，实现对液压系统的精确控制。
