1工程特性表

亭子口水利枢纽工程特性表序号 项目名称 单位 数量 备 注一 水文1 流域面积全流域 km2159800工程坝址以上 km2610892 利用的水文系列年限 年 53 1954～20063 多年平均年径流量 亿m3189 坝址4 代表性流量多年平均流量 m3/s 598实测最大流量 m3/s 24500 1981年实测最小流量 m3/s 52.5调查历史最大流量 m3/s 26300 1981年还原设计洪水洪峰流量 （P＝0.2%）m3/s 34500校核洪水洪峰流量（P＝0.02%）m3/s 434001%洪水洪峰流量 m3/s 280005%洪水洪峰流量 m3/s 21200施工导流：枯期10%洪水 m3/s 641 11月平均流量 枯期20%洪水 m3/s 1600 11月～次年4月 汛期5%洪水 m3/s 21200汛期1%洪水 m3/s 28000汛期0.5%洪水 m3/s 308005 洪量实测最大洪量（3d） 亿m337.0 1981年7月设计洪水洪量（3d）0.2% 亿m352.3校核洪水洪量（3d）0.02% 亿m366.26 泥沙多年平均悬移质年输沙量 万t 4880多年平均含沙量 kg/m3 2.547 坝址天然水位实测最低水位 m 370.18实测最高水位 m 386.63 （推求成果）二 水库1 水库水位校核洪水位 m 463.07设计洪水位 m 461.3正常蓄水位 m 458防洪高水位 m 458汛期限制水位 m 447 6月下旬～8月底 死水位 m 4382 正常蓄水位水库面积 km2 109.203 回水长度 km 1504 水库容积亭子口水利枢纽工程特性表续表（1）序号 项目名称 单位 数量 备 注 总库容 亿m340.67正常蓄水位以下库容 亿m334.68防洪库容 亿m310.614.4447～458m防洪库容447～461.3m防洪库容调节库容 亿m317.32共用库容 亿m310.6死库容 亿m317.365 库容系数 % 9.26 调节特性 年调节7 水量利用系数 % 91.19 含灌溉用水三 下泄流量及相应水位1 校核洪水下泄流量（P=0.02%） m3/s 37600相应下游水位 m 390.942 设计洪水下泄流量（P=0.2%） m3/s 34500相应下游水位 m 390.03四 工程效益指标1 发电效益装机容量 MW 1100保证出力 MW 187～163 无灌溉～全灌溉 多年平均发电量 亿kW·h 31.75～29.51 无灌溉～全灌溉 装机利用小时 h 2886～2683 无灌溉～全灌溉2 灌溉供水效益灌区耕地面积 万亩 350.5 习惯亩设计灌溉面积 万亩 292.14 习惯亩灌溉保证率 % 80 为灌区综合供水保证率年引水总量（P＝80%） 亿m315.51 2030年水平（毛）m3/s 左岸82.65设计引水流量m3/s 右岸9.2m 左岸438设计取水位m 右岸444.53 航运效益改善上游航道里程 km 200 干支流过船吨位 t 2×500设计年过坝能力 万t/a 332.1 2030年增补下游枯水流量 m3/s 1114 最大防洪库容 亿m3 14.4五 工程建设征地（水库区及坝区）1 总土地面积 km2 120.532 坝区永久征收耕园地 亩 1726.173 水库淹没耕园地（P=20%） 亩 44225.14 水库区直接受淹人口（P=5%） 人 21172亭子口水利枢纽工程特性表续表（2）序号 项目名称 单位 数量 备 注5 水库区总房屋面积 万m2175.496 总规划搬迁人口 人 324447 水库区公路长度 km 156.458 水库区企业 个 219 水库区通信线长度 杆km 223.5710 水库区输电线长度 km 115.9六 主要建筑物及设备1 挡水建筑物坝型 混凝土重力坝地震基本烈度/设计烈度 度 6/7坝顶高程 m 465最大坝高 m 116坝顶长度 m 995.42 泄水建筑物⑴ 泄水表孔数量 孔 8表孔溢流堰顶高程 m 438.5孔口尺寸（宽×高） m 14×23.7单宽流量 m3/s.m 172.4 P=0.2% 消能方式 宽尾墩加底流⑵ 泄洪底孔数量 孔 5进口底槛高程 m 374.0孔口尺寸（宽×高） m 6×9单宽流量 m3/s 129.3 P=0.2% 消能方式 底流⑶ 闸门及启闭机械A.表孔、底孔工作闸门型式 弧形钢闸门B.表孔工作门数量 扇 8表孔工作门启闭机械型式 液压启闭机表孔工作门启闭机械容量 kN 2×3800表孔工作门启闭机械数量 套 8C.底孔工作门数量 扇 5底孔工作门启闭机械型式 液压启闭机底孔启闭机械容量 kN 5000/1600底孔启闭机械数量 套 5D.坝顶启闭机械型式 门机坝顶启闭机械容量 kN 2×2000/700坝顶启闭机械数量 台 1E.表孔、底孔事故门型式 平板钢闸门表孔、底孔事故门数量 扇 2+13 水电站建筑物⑴ 引水建筑物亭子口水利枢纽工程特性表续表（3）序号项目名称 单位 数量 备 注A.额定流量 m3/s 432.1B.进水口型式 坝式地基特性 砂岩进水口底槛高程 m 418进水口快速工作门型式 平板进水口快速工作门数量 扇 4进水口检修门数量 扇 1进水口快速门启闭机械型式 液压启闭机进水口快速门启闭机械 台 4进水口快速门启闭机械容量 kN 4500/3000进水口坝顶门机容量 kN 2×1250/1000/100C.引水管型式断面直径 m 8.7压力管道数量 条 4压力管道长度 m 104D.尾水检修门型式 平板门尾水检修门数量 套 8尾水检修门启闭机型式/容量门机2×1000/250kN⑵ 电站厂房型式 坝后式地基特性 砂岩主厂房尺寸（长×宽×高） m×m×m 161.80×49.48×68.8厂房顶高程 m 411.70水轮机安装高程 m 366.60尾水管底板高程 m 345.88机组中心距 m 28⑶ 500kV变电站 座 1型式 全封闭SF6组合电器平面尺寸（长×宽） m×m 96.4×174 主要机电设备A.水轮机 台 4型号 HL248-LJ-665转轮直径 m 6.65额定出力 MW 280.6额定转速 r/min 100吸出高度 m -6.0最大水头 m 85.4最小水头 m 62.13机组额定水头 m 73加权平均水头 m 77.53/77.46额定流量 m3/s 432.1B发电机 台 4亭子口水利枢纽工程特性表续表（4）序号 项目名称 单位 数量 备 注 型号 SF275-60/1390单机容量 MW 275发电机功率因数 0.9额定电压 kV 15.75C.厂房内起重设备 台 2型式 双小车桥式容量 t 250/50t+250/50t跨度 m 27.1D.主变压器 SSP10-310000/ 525±2×2.5%/15.75kV500kV升压变压器 台 45 输电线500kV 回 1 预留1回6 灌溉渠首（1） 左岸灌溉渠首灌溉面积 万亩 283.49 左岸灌区引用流量 m3/s 82.65/95 设计/加大进水口型式 岸塔式进水口尺寸 m×m 6.2×5.5 宽×高无压引水洞 m×m 6.2×7.79 宽×高（城门洞型） （2） 右岸灌溉渠首灌溉面积 万亩 8.65 右岸灌区引用流量 m3/s 9.2/11.0 设计/加大进水口型式 岸塔式进水口尺寸 m×m 2.8×3.2 宽×高无压引水洞 m×m 2.8×3.61 宽×高（城门洞型）7 通航建筑物型式 垂直升船机船只吨位 t 2×500上游最高通航水位 m 458上游最低通航水位 m 438下游最高通航水位 m 378.96下游最低通航水位 m 372.6 此为下游苍溪电航梯级死水位承船箱有效尺寸 m×m×m 116×11.7×2.5最大提升高度 m 85.48 渗控工程主防渗线路长度 m 1890主防渗帷幕面积 万m2 7.2七 施工1 主体工程亭子口水利枢纽工程特性表续表（5）序号 项目名称 单位 数量 备 注 明挖土石方 万m3812混凝土 万m3522.6钢筋 t 69088钢材（金属结构） t 39766固结灌浆 万m 9.76帷幕灌浆 万m 6.762 主要建筑材料数量胶凝材料 万t 113.21 其中粉煤灰40.67 钢材及钢筋 万t 16.70木材 万t 1.303 所需劳动力平均人数 人 5950高峰人数 人 85004 施工临时房屋 万m2 4.65 施工供电施工用电最大负荷 kW 22050 由苍溪变电所接入 施工电压等级 kV 1106 对外交通总运输量 万t 1958.62 含砂石料1790.55新建公路 km 7.37 施工导流明挖土石方 万m3545.36 含围堰拆除129.16万m3填筑土石方 万m3155.48混凝土 万m354.98防渗墙 万m2 2.73 其中高喷墙1.24万m28 施工占地面积 km2 1.92 不含砂砾石料场占地9 施工期限工程筹建期 月 12第一台机组投产工期 月 72总工期 月 81八 投资1 静态总投资 万元 1537354 发电部分906160其中：枢纽工程投资 万元 884495水库及环境保护 万元 652859建设期利息 万元 147914总投资 万元 1686368 含流动资金1100万元九 经济指标1 水电站单位千瓦投资 元/kW 13976 发电部分8238亭子口水利枢纽工程特性表续表（6）序号 项目名称 单位 数量 备 注2 单位电能投资 元/kW·h 4.84～5.21 发电部分2.85～3.073 经济内部收益率 % 11.264 经济净现值 亿元 45.25 社会折现率8%5 全部投资财务内部收益率% 3.73 所得税后6 资本金财务内部收益率 % 3.15 所得税后7 供水综合水价 元/m30.058 上网电价 元/kW·h 0.354 不含增值税9 贷款偿还年限 年 25 含建设期10 投资回收期 年 23.03 所得税后11 资产负债率 % 60.49 最大值。

工程特性表1 基本情况1.1 建设背景为贯彻落实党的十七届三中全会精神和中央关于扩大内需、促进经济平稳较快增长决策部署，围绕稳粮、增收、强基础、重民生，进一步加快小型农田水利建设，财政部、水利部决定，在继续做好小型农田水利专项工程建设的同时，从2009年起，在全国范围内选择一批县市区，实行重点扶持政策，通过集中资金投入，全面开展小型农田水利重点县建设。

2009年省财政厅、水利厅从农田水利基础设施现状、农业基本情况、财力情况、农田水利建设投入、农田水利建设与管理、农田水利规划及目标等方面选取10个指标进行综合评议，确定宁化县为全国、我省第一批中央财政小型农田水利重点县。

2009年宁化县根据要求，委托福建省兴水科技开发有限公司，编制了《宁化县小型农田水利重点县建设方案》和《宁化县小型农田水利重点县建设2009年度实施方案》，并如期完成2009年重点县建设各项指标任务。

为继续落实中央一号文件精神，进一步提高宁化县农业综合生产能力，改善农民生产生活条件，为全面建设社会主义新农村提供基础保障。

受宁化水行政部门委托福建省兴水科技开发有限公司依据《财政部关于实施中央财政小型农田水利重点县建设的意见》（财农[2009]92号）、《福建省小型农田水利重点县建设管理办法》、《宁化县小型农田水利重点县建设方案》及《关于第一批小型农田水利重点县2010年度标准文本合规性审查专家评审意见的函》（（2010）农水农函字第17号）、《县小型农田水利重点县建设2009年度实施方案编写提纲》,在宁化县的农民自愿申请建设为前提下,以小型农田水利工程灌溉设施建设为主,确定宁化县2010年中央财政小型农田水利建设重点县建设项目，编制了《宁化县小型农田水利重点县建设2010年度实施方案》。

2010年实施方案建设范围为治平、曹坊、方田、城郊、中沙、湖村等6个乡镇下辖的67个行政村，投资规模为2495.06万元。

1.2 小型农田水利工程现状与存在问题1.2.1 全县小型农田水利工程基本情况详见附表1～2，基本情况如下：截止2009年底，宁化县总人口35.55万人，其中乡村人口30.35万人，下辖16个乡镇210个行政村，县域国土总面积2383km2，耕地总面积为44.86万亩，有效灌溉面积为35.84万亩，占耕地总面积的79.9%。

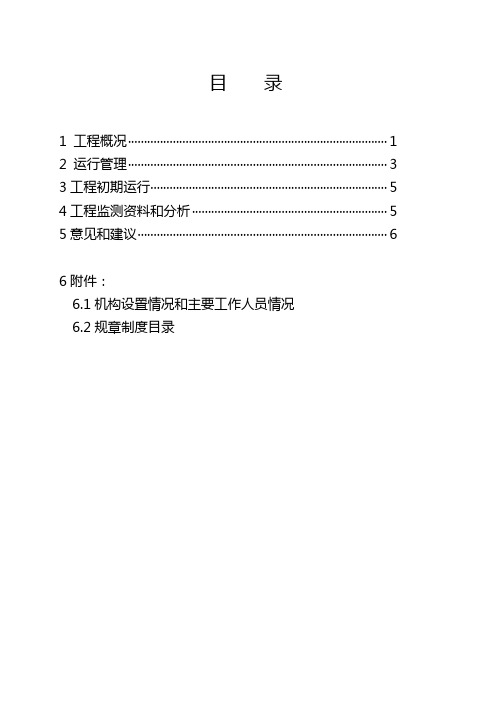

目录1 工程概况〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃12 运行管理〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃3 3工程初期运行〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃5 4工程监测资料和分析〃〃〃〃〃〃〃〃〃〃〃〃〃〃5 5意见和建议〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃66附件：6.1机构设臵情况和主要工作人员情况6.2规章制度目录1工程概况江西省高安市樟树岭水库座落在高安市伍桥乡境内，距高安市区30km，是修河南潦河支流黄沙港水上游的一座以灌溉为主，结合防洪、养鱼等综合利用的中型水利枢纽工程。

水库坝址以上控制流域面积26.8km2，总库容1990万m3，设计灌溉面积3.05万亩，现实际灌溉面积2.20万亩。

樟树岭水库始建于1965年10月，于1969年3月枢纽工程基本建成并开始蓄水受益，后经1978年10月至1979年2月加固配套成现有规模。

水库建成后交由当时的伍桥公社管理，79年加固后移交至樟碧水库工程管理局管理。

水库运行三十多年来，社会和经济效益显著。

其设计灌溉面积3.05万亩；其防洪范围包括：奉新县城和伍桥赤岸一乡一镇，5km县级主要公路，15万亩耕地和15多万人口，还担负着高安市水稻杂交制种及我省高科技项目一冷灌两系杂交育种基地的灌溉任务。

由于历史的原因和投资限制，水库初建时留下了不少质量隐患，后期加固中又留有较大尾工，加之年久失修，工程在施工及运行中均存在着许多问题，致使水库长期以来限制水位运行，不仅影响工程效益的充分发挥，而且严重威胁着下游城镇、公路、耕地及十多万人民的生命财产安全。

樟树岭水库加固工程于2003年12月开工，2006年3月主体工程加固基本完成，加固后枢纽建筑物基本情况如下：⑴大坝：坝型为塑性砼心墙坝,坝顶长200米，坝顶高程110.85m，最大坝高33.85m，坝顶宽8m，上游坡比1:3、1:3.5，下游坡比1:3、1:2.75。

⑵溢洪道：开敞式宽顶堰，堰顶高程105.0m，溢流净宽45m，消能形式底流消能。

FCGFCG20010工程地质勘察工作大纲范本(中小型)水利水电勘测设计标准化信息网1998年10工程技术设计阶段工程地质勘察工作设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月目次1. 引言 (4)2. 勘察工作依据文件和规范 (4)3. 勘察工作条件、要求与任务 (4)4 区域地质勘察 (6)5.水库区地质勘察 (7)6.坝(闸)址地质勘察 (12)7.厂房及附属建筑物地质勘察 (14)8.泄水建筑物地质勘察 (16)9.输水建筑物地质勘察 (18)10.通航、过木建筑物地质勘察 (21)11.施工临时建筑物地质勘察 (21)12.天然建筑材料勘察 (23)13.勘察成果 (25)14.勘察工作量及进度 (26)15.资料归档 (27)16.设备、材料及经费估算 (29)1 引 言工程位于 省 县， 河 游。

是 河流域规划中的第 级水电站。

工程地理位置在 ，距 县城 km ，自然条件 ，气候 ，交通条件 。

22.1 有关本工程的文件(1) 工程可行性研究报告； (2) 工程可行性研究报告审批文件； (3) 其它有关文件或会议纪要。

2.2(1) GB50487-2008 水利水电工程地质勘察规范 (2) SL 55—2005 中小型水利水电工程地质勘察规范 (3) SL299-2004 水利水电工程地质测绘规程(4) SL251—2000 水利水电工程天然建筑材料勘察规程 (5) SL291—2003 水利水电钻探规程 (6) SL265-2001 水闸设计规范 (7) SL203-97 水工建筑抗震设计规范 (8) SL237-1999 土工试验规程(9) SL345-2007 水利水电工程注水试验规程 (10)SL73.3-95 水利水电工程制图标准（勘测图）3 勘察工作条件、要求与任务3.13.1.1工程区位于 山脉 ，地貌为 山地形，一般海拔高程 m ，坝址两岸山顶相对高出河床 m ，河谷由 流向 方向，河床宽 m ，水深 m 。

广东省山区小型灌区改造工程初步设计报告编制指南主编单位：广东省水利电力勘测设计研究院参编单位：广东省水利水电技术中心批准部门：广东省水利厅2011年11月目录前言 (2)1 总则 (3)2 综合说明 (6)3 水文 (12)4 工程地质 (15)5 工程任务和规模 (17)6 工程布置及建筑物 (19)7 机电及金属结构 (27)8 劳动安全与工业卫生 (29)9 消防设计 (30)10 施工组织设计 (31)11 工程占地 (35)12 环境保护设计 (37)13 水土保持设计 (38)14 节能设计 (40)15 工程管理设计 (42)16 设计概算 (44)17 经济评价 (48)1前言为认真贯彻《中共中央、国务院关于加快水利改革发展的决定》（中发【2011】1号）、《省委、省政府关于加快我省水利改革发展的决定》（粤发【2011】9号）和中央水利工作会议、省水利工作会议精神，切实加强我省农田水利薄弱环节建设，我省出台了《广东省农田水利万宗工程建设方案》(以下简称《建设方案》），明确提出，从2011年起，用10年时间在全省实施农田水利万宗工程建设，基本形成较为完善的农田灌排工程体系。

到2020年，基本完成全省山区灌溉面积1000亩以上、一般地区灌溉面积10000亩以上灌区续建配套与节水改造任务。

为顺利推进全省山区小型灌区改造工程，广东省水利厅已于2011年9月组织编制了《广东省山区小型灌区改造工程规划（2011-2020年）》。

根据规划，将在2011～2020年10年时间内，对我省51个山区县的3400多宗0.1～1万亩小型灌区进行改造。

针对山区小型灌区面广量大，改造工程建设时间紧、任务重，单宗工程相对较简单的特点，《建设方案》中明确，对纳入规划内的项目，直接编制项目初步设计报告，由县（市、区）发展改革部门会同同级财政、水务部门审批，报地级以上市发展改革、财政、水务部门备核。

鉴于国家和广东省均没有指导小型灌区改造工程设计的规程规范，为指导全省小型灌区改造工程初步设计工作，规范设计深度和技术标准，合理确定改造方案，提高设计质量，广东省水利厅委托广东省水利电力规划勘测设计研究院编制《广东省山区小型灌区改造工程初步设计报告编制指南》。

王营盘节制闸工程简介1、工程概况王营盘节制闸位于漳卫新河的中心桩号62+720处，右岸为山东省宁津县相衙镇梳头李村附近，左岸位于河北省东光县王营盘村附近，其主要作用为防洪排涝与抗旱蓄水灌溉，同时方便两岸交通。

王营盘闸由河北省根治海河指挥部勘测设计院负责设计，河北省海河工程局三队施工。

1972年成立王营盘闸工程施工指挥部，工程于1973年3月20日破土动工，4月20日开始浇筑混凝土，同年7月1日，主体工程完工，9月1日全部竣工，共完成土方7.8万立方米、砌石7733立方米、混凝土8397立方米；耗用钢材320吨、木材661立方米、水泥2995吨，工程总投资287万元。

2005年由漳卫南局德州工程总公司对工营盘闸进行了维修加固，更换了启闭机、机架桥、T形梁、动力电缆及变配电设施，新建了启闭机机房，接长了下游护坡，对水工建筑物进行了防碳化处理，此次工程投资291万元。

2、自然条件王营盘闸所在地区属暖温带半湿润半干旱季风大陆性气候，春季少雨多风，夏季炎热多雨。

一般年份秋旱少雨，冬季严寒干燥。

因受季风影响，降水有季节性，年内分配极不平均。

6—9月份占全年雨量的79.2%，而作物生长最需水的3—5月份降水仅占10.8%，10月至来年2月份占10%，所以经常出现春旱。

多年平均降水量为528.3mm，多年平均水面蒸发量为1318.6mm，多年平均气温为12.3оC，多年平均无霜期204.4天，多年平均实照时数为2812小时。

流域内为缓坡平原区，土壤类型为轻壤土。

3、工程任务与规模王营盘闸为节制闸，其主要作用为防洪排涝与抗旱蓄水灌溉，同时方便两岸交通。

王营盘闸设计排涝流量1200 m3/s，设计行洪流量3500 m3/s，强迫行洪流量5000 m3/s，相应水位分别为16.2米、19.46米和20.74米。

设计正常蓄水位15.50米，短期最高蓄水位15.70米，相应蓄水量分别为1650万m3和1800万m3。

1996年8月漳卫新河行洪时，8月12日河道水位达到最高，王营盘闸水位17.3米，行洪流量1470 m3/s，8月20日洪水退去。
