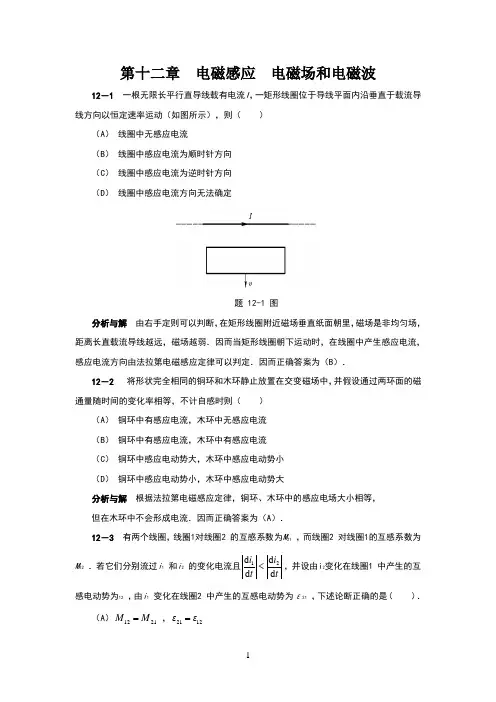

第十二章 电磁感应 电磁场和电磁波12－1 一根无限长平行直导线载有电流I ，一矩形线圈位于导线平面内沿垂直于载流导线方向以恒定速率运动（如图所示），则（ ）（A ） 线圈中无感应电流（B ） 线圈中感应电流为顺时针方向（C ） 线圈中感应电流为逆时针方向（D ） 线圈中感应电流方向无法确定题 12-1 图分析与解 由右手定则可以判断，在矩形线圈附近磁场垂直纸面朝里，磁场是非均匀场，距离长直载流导线越远，磁场越弱．因而当矩形线圈朝下运动时，在线圈中产生感应电流，感应电流方向由法拉第电磁感应定律可以判定．因而正确答案为（B ）．12－2 将形状完全相同的铜环和木环静止放置在交变磁场中，并假设通过两环面的磁通量随时间的变化率相等，不计自感时则（ ）（A ） 铜环中有感应电流，木环中无感应电流（B ） 铜环中有感应电流，木环中有感应电流（C ） 铜环中感应电动势大，木环中感应电动势小（D ） 铜环中感应电动势小，木环中感应电动势大分析与解 根据法拉第电磁感应定律，铜环、木环中的感应电场大小相等， 但在木环中不会形成电流．因而正确答案为（A ）．12－3 有两个线圈，线圈1对线圈2 的互感系数为M 21 ，而线圈2 对线圈1的互感系数为M 12 ．若它们分别流过i 1 和i 2 的变化电流且ti t i d d d d 21<，并设由i 2变化在线圈1 中产生的互感电动势为12 ，由i 1 变化在线圈2 中产生的互感电动势为ε21 ，下述论断正确的是（ ）．（A ）2112M M = ，1221εε=（B ）2112M M ≠ ，1221εε≠（C ）2112M M =， 1221εε<（D ）2112M M = ，1221εε<分析与解 教材中已经证明M21 ＝M12 ，电磁感应定律ti M εd d 12121=；ti M εd d 21212=．因而正确答案为（D ）． 12－4 对位移电流，下述说法正确的是（ ）（A ） 位移电流的实质是变化的电场（B ） 位移电流和传导电流一样是定向运动的电荷（C ） 位移电流服从传导电流遵循的所有定律（D ） 位移电流的磁效应不服从安培环路定理分析与解 位移电流的实质是变化的电场．变化的电场激发磁场，在这一点位移电流等效于传导电流，但是位移电流不是走向运动的电荷，也就不服从焦耳热效应、安培力等定律．因而正确答案为（A ）．12－5 下列概念正确的是（ ）（A ） 感应电场是保守场（B ） 感应电场的电场线是一组闭合曲线（C ） LI Φm =，因而线圈的自感系数与回路的电流成反比（D ） LI Φm =，回路的磁通量越大，回路的自感系数也一定大分析与解 对照感应电场的性质，感应电场的电场线是一组闭合曲线．因而正确答案为（B ）．12－6 一铁心上绕有线圈100匝，已知铁心中磁通量与时间的关系为tΦπ100sin 100.85⨯=，式中Φ的单位为Wb ，t 的单位为s ，求在s 100.12-⨯=t 时，线圈中的感应电动势． 分析 由于线圈有N 匝相同回路，线圈中的感应电动势等于各匝回路的感应电动势的代数和，在此情况下，法拉第电磁感应定律通常写成tψt ΦNξd d d d -=-=，其中ΦN ψ=称为磁链．解 线圈中总的感应电动势())V (π100cos 51.2d d t tΦN =-=ξ 当s 100.12-⨯=t 时，V 51.2=ξ．12－7 载流长直导线中的电流以tI d d 的变化率增长.若有一边长为d 的正方形线圈与导线处于同一平面内，如图所示.求线圈中的感应电动势.分析 本题仍可用法拉第电磁感应定律tΦd d -=ξ，来求解.由于回路处在非均匀磁场中，磁通量就需用⎰⋅=SS B Φd 来计算.为了积分的需要，建立如图所示的坐标系.由于B 仅与x 有关，即B =B (x )，故取一个平行于长直导线的宽为d x 、长为d 的面元d S ，如图中阴影部分所示，则d S =d d x ，所以，总磁通量可通过线积分求得（若取面元d S =d x d y ，则上述积分实际上为二重积分）.本题在工程技术中又称为互感现象，也可用公式tI M d d -=ξ求解. 解1 穿过面元d S 的磁通量为x d x I S B Φd π2d d 0μ=⋅=因此穿过线圈的磁通量为2ln π2d π2d 200⎰⎰===d d Id x x Id ΦΦμμ再由法拉第电磁感应定律，有 tI d t Φd d 21ln π2d d 0）（μξ=-= 解2 当两长直导线有电流I 通过时，穿过线圈的磁通量为2ln π20dIΦμ=线圈与两长直导线间的互感为2ln π20d I ΦM μ== 当电流以tI d d 变化时，线圈中的互感电动势为 tI d t I M d d 21ln π2d d 0）（μξ=-=题 12-7 图12－8 有一测量磁感强度的线圈，其截面积S ＝4.0 cm 2 、匝数N ＝160 匝、电阻R ＝50Ω．线圈与一内阻R i ＝30Ω的冲击电流计相连．若开始时，线圈的平面与均匀磁场的磁感强度B 相垂直，然后线圈的平面很快地转到与B 的方向平行．此时从冲击电流计中测得电荷值54.010C q -=⨯．问此均匀磁场的磁感强度B 的值为多少分析 在电磁感应现象中，闭合回路中的感应电动势和感应电流与磁通量变化的快慢有关，而在一段时间内，通过导体截面的感应电量只与磁通量变化的大小有关，与磁通量变化的快慢无关．工程中常通过感应电量的测定来确定磁场的强弱．解 在线圈转过90°角时，通过线圈平面磁通量的变化量为NBS NBS ΦΦΦ=-=-=0Δ12因此，流过导体截面的电量为ii R R NBS R R Φq +=+=Δ 则 ()T 050.0=+=NSR R q B i 12－9 如图所示，一长直导线中通有I ＝5.0 A 的电流，在距导线9.0 cm 处，放一面积为0.10 cm 2 ，10匝的小圆线圈，线圈中的磁场可看作是均匀的．今在 ×10－2s 内把此线圈移至距长直导线10.0 cm 处．求：（1） 线圈中平均感应电动势；（2） 设线圈的电阻为×10－2Ω，求通过线圈横截面的感应电荷．题 12-9 图分析 虽然线圈处于非均匀磁场中，但由于线圈的面积很小，可近似认为穿过线圈平面的磁场是均匀的，因而可近似用NBS ψ=来计算线圈在始、末两个位置的磁链．解 （1） 在始、末状态，通过线圈的磁链分别为1011π2r IS μN S NB ψ==,2022π2r IS μN S NB ψ== 则线圈中的平均感应电动势为 V 1011.111πΔ2ΔΔ8210-⨯=⎪⎪⎭⎫ ⎝⎛-==r r t IS N t μψξ 电动势的指向为顺时针方向．（2） 通过线圈导线横截面的感应电荷为C 101.11821-⨯=∆=-=t RR q ξψψ 12－10 如图（ａ）所示，把一半径为R 的半圆形导线OP 置于磁感强度为B 的均匀磁场中，当导线以速率v 水平向右平动时，求导线中感应电动势E 的大小，哪一端电势较高题 12-10 图分析 本题及后面几题中的电动势均为动生电动势，除仍可由t ΦE d d -=求解外（必须设法构造一个闭合回路），还可直接用公式()l B d ⋅⨯=⎰lE v 求解． 在用后一种方法求解时，应注意导体上任一导线元ｄl 上的动生电动势()l B d d ⋅⨯=v E .在一般情况下，上述各量可能是ｄl 所在位置的函数．矢量（v ×B ）的方向就是导线中电势升高的方向．解1 如图（ｂ）所示，假想半圆形导线OP 在宽为2R 的静止形导轨上滑动，两者之间形成一个闭合回路．设顺时针方向为回路正向，任一时刻端点O 或端点P 距 形导轨左侧距离为x ，则B R Rx Φ⎪⎭⎫ ⎝⎛+=2π212 即B R tx RB t ΦE v 2d d 2d d -=-=-= 由于静止的 形导轨上的电动势为零，则E ＝－2RvB ．式中负号表示电动势的方向为逆时针，对OP 段来说端点P 的电势较高．解2 建立如图（c ）所示的坐标系，在导体上任意处取导体元ｄl ，则()θR θB l θB E o d cos d cos 90sin d d v v ==⋅⨯=l B vB R θθBR E v v 2d cos d E π/2π/2===⎰⎰- 由矢量（v ×B ）的指向可知，端点P 的电势较高．解3 连接OP 使导线构成一个闭合回路．由于磁场是均匀的，在任意时刻，穿过回路的磁通量==BS Φ常数.由法拉第电磁感应定律tΦE d d -=可知，E ＝0又因 E ＝E OP ＋E PO即 E OP ＝－E PO ＝2RvB由上述结果可知，在均匀磁场中，任意闭合导体回路平动所产生的动生电动势为零；而任意曲线形导体上的动生电动势就等于其两端所连直线形导体上的动生电动势．上述求解方法是叠加思想的逆运用，即补偿的方法．12－11 长为L 的铜棒，以距端点r 处为支点，以角速率ω绕通过支点且垂直于铜棒的轴转动.设磁感强度为B 的均匀磁场与轴平行，求棒两端的电势差．题 12-11 图分析 应该注意棒两端的电势差与棒上的动生电动势是两个不同的概念，如同电源的端电压与电源电动势的不同．在开路时，两者大小相等，方向相反（电动势的方向是电势升高的方向，而电势差的正方向是电势降落的方向）．本题可直接用积分法求解棒上的电动势，亦可以将整个棒的电动势看作是OA 棒与OB 棒上电动势的代数和，如图（ｂ）所示．而E 和E 则可以直接利用第12－2 节例1 给出的结果．解1 如图（ａ）所示，在棒上距点O 为l 处取导体元ｄl ，则()()r L lB ωl lB ωE L-r r AB AB 221d d --=-=⋅⨯=⎰⎰-l B v 因此棒两端的电势差为()r L lB ωE U AB AB 221--== 当L ＞2r 时，端点A 处的电势较高解2 将AB 棒上的电动势看作是O A 棒和O B 棒上电动势的代数和，如图（ｂ）所示．其中221r ωB E OA =,()221r L B ωE OB -= 则 ()r L BL ωE E E OB OA AB 221--=-= 12－12 如图所示，长为L 的导体棒OP ，处于均匀磁场中，并绕OO ′轴以角速度ω旋转，棒与转轴间夹角恒为θ，磁感强度B 与转轴平行．求OP 棒在图示位置处的电动势．题 12-12 图分析 如前所述，本题既可以用法拉第电磁感应定律tΦE d d -= 计算（此时必须构造一个包含OP 导体在内的闭合回路， 如直角三角形导体回路OPQO ），也可用()l B d ⋅⨯=⎰lE v 来计算．由于对称性，导体OP 旋转至任何位置时产生的电动势与图示位置是相同的．解1 由上分析，得()l B d ⋅⨯=⎰OP OP E vl αB lo d cos 90sin ⎰=v ()()l θB θωlo d 90cos sin ⎰-=l ()⎰==L L B l l B 022sin 21d sin θωθω 由矢量B ⨯v 的方向可知端点P 的电势较高．解2 设想导体OP 为直角三角形导体回路OPQO 中的一部分，任一时刻穿过回路的磁通量Φ为零，则回路的总电动势QO PQ OP E E E tΦE ++==-=0d d 显然，E QO ＝0，所以 ()221PQ B ωE E E QO PQ OP ==-=2)sin (21θωL B = 由上可知，导体棒OP 旋转时，在单位时间内切割的磁感线数与导体棒QP 等效．12－13 如图（ａ）所示，金属杆AB 以匀速12.0m s -=⋅v 平行于一长直导线移动，此导线通有电流I ＝40 A ．求杆中的感应电动势，杆的哪一端电势较高题 12-13 图分析 本题可用两种方法求解．方法1：用公式()l B d ⋅⨯=⎰l E v 求解，建立图（a ）所示的坐标系，所取导体元x l d d =，该处的磁感强度xI μB π20=． 方法2：用法拉第电磁感应定律求解，需构造一个包含杆AB 在内的闭合回路．为此可设想杆AB 在一个静止的导轨上滑动，如图（ｂ）所示．设时刻t ，杆AB 距导轨下端CD 的距离为y ，先用公式⎰⋅=S ΦS B d 求得穿过该回路的磁通量，再代入公式tΦE d d -=，即可求得回路的电动势，亦即本题杆中的电动势．解1 根据分析，杆中的感应电动势为()V 1084.311ln 2πd 2πd d 50m 1.1m 1.00-⨯-=-=-==⋅⨯=⎰⎰v v v I μx x μxl E AB AB l B 式中负号表示电动势方向由B 指向A ，故点A 电势较高．解2 设顺时针方向为回路ABCD 的正向，根据分析，在距直导线x 处，取宽为ｄx 、长为y 的面元ｄS ，则穿过面元的磁通量为x y xI μΦd 2πd d 0=⋅=S B 穿过回路的磁通量为 11ln 2πd 2πd 0m1.1m 1.00⎰⎰-===S Iy μx y x I μΦΦ 回路的电动势为V 1084.32πd d 11ln 2πd d 500-⨯-=-=-=-=Iy μt y x I μt ΦE 由于静止的导轨上电动势为零，所以V 1084.35-⨯-==E E AB式中负号说明回路电动势方向为逆时针，对AB 导体来说，电动势方向应由B 指向A ，故点A 电势较高．12－14 如图（ａ）所示，在“无限长”直载流导线的近旁，放置一个矩形导体线框，该线框在垂直于导线方向上以匀速率v 向右移动，求在图示位置处，线框中感应电动势的大小和方向．题 12 -14 图分析 本题亦可用两种方法求解．其中应注意下列两点：（1）当闭合导体线框在磁场中运动时，线框中的总电动势就等于框上各段导体中的动生电动势的代数和．如图（ａ）所示，导体eh 段和fg 段上的电动势为零［此两段导体上处处满足()0l B =⋅⨯d v ］，因而线框中的总电动势为()()()()hg ef hgef gh ef E E E -=⋅⨯-⋅⨯=⋅⨯+⋅⨯=⎰⎰⎰⎰l B l B l B l B d d d d v v v v 其等效电路如图（ｂ）所示．（2）用公式tΦE d d -=求解，式中Φ是线框运动至任意位置处时，穿过线框的磁通量．为此设时刻t 时，线框左边距导线的距离为ξ，如图（c ）所示，显然ξ是时间t 的函数，且有v =tξd d ．在求得线框在任意位置处的电动势E （ξ）后，再令ξ＝d ，即可得线框在题目所给位置处的电动势．解1 根据分析，线框中的电动势为hg ef E E E -=()()⎰⎰⋅⨯-⋅⨯=hgef l B l B d d v v ()⎰⎰+-=2201000d 2πd 2πl l l l d I μl d I μv v ()1202πl d d l I +=1vl μ由E ef ＞E hg 可知，线框中的电动势方向为efgh ．解2 设顺时针方向为线框回路的正向．根据分析，在任意位置处，穿过线框的磁通量为 ()ξξμξμ120020ln π2d π21l Il x x Il l +=+=Φ⎰ 相应电动势为 ()()1120π2d d l ξξl l I μt ΦξE +=-=v 令ξ＝d ，得线框在图示位置处的电动势为()1120π2l d d l l I μE +=v 由E ＞0 可知，线框中电动势方向为顺时针方向．12－15 在半径为R 的圆柱形空间中存在着均匀磁场，B 的方向与柱的轴线平行．如图（ａ）所示，有一长为l 的金属棒放在磁场中，设B 随时间的变化率tB d d 为常量．试证：棒上感应电动势的大小为 2222d d ⎪⎭⎫ ⎝⎛-=l R l t B ξ题 12-15 图分析 变化磁场在其周围激发感生电场，把导体置于感生电场中，导体中的自由电子就会在电场力的作用下移动，在棒内两端形成正负电荷的积累，从而产生感生电动势．由于本题的感生电场分布与上题所述情况完全相同，故可利用上题结果，由⎰⋅=l k l E d ξ计算棒上感生电动势．此外，还可连接OP 、OQ ，设想PQOP 构成一个闭合导体回路，用法拉第电磁感应定律求解，由于OP 、OQ 沿半径方向，与通过该处的感生电场强度E k 处处垂直，故0d =⋅l E k ，OP 、OQ 两段均无电动势，这样，由法拉第电磁感应定律求出的闭合回路的总电动势，就是导体棒PQ 上的电动势．证1 由电磁感应定律，在r ＜R 区域， ⎰⎰⋅-=⋅=SB tl E k d d d d ξ t B r E r k d d ππ22-=⋅ 解得该区域内感生电场强度的大小tB r E k d d 2= 设PQ 上线元ｄx 处，E k 的方向如图（b ）所示，则金属杆PQ 上的电动势为()()222202/2d d d 2/d d 2d cos d l R l t B x r l R tB r xE l k k PQ -=-==⋅=⎰⎰θξx E 证2 由法拉第电磁感应定律，有22Δ22d d d d d d ⎪⎭⎫ ⎝⎛-==-==l R l t B t B S t ΦE E PQ 讨论 假如金属棒PQ 有一段在圆外，则圆外一段导体上有无电动势 该如何求解 12－16 截面积为长方形的环形均匀密绕螺绕环，其尺寸如图（ａ）所示，共有N 匝（图中仅画出少量几匝），求该螺绕环的自感L ．题 12-16 图分析 如同电容一样，自感和互感都是与回路系统自身性质（如形状、匝数、介质等）有关的量．求自感L 的方法有两种：1．设有电流I 通过线圈，计算磁场穿过自身回路的总磁通量，再用公式I ΦL =计算L ．2．让回路中通以变化率已知的电流，测出回路中的感应电动势E L ，由公式t I E L L d /d =计算L ．式中E L 和tI d d 都较容易通过实验测定，所以此方法一般适合于工程中．此外，还可通过计算能量的方法求解．解 用方法1 求解，设有电流I 通过线圈，线圈回路呈长方形，如图（ｂ）所示，由安培环路定理可求得在R 1 ＜r ＜R 2 范围内的磁场分布为xNI μB π20= 由于线圈由N 匝相同的回路构成，所以穿过自身回路的磁链为12200ln π2d π2d 21R R hI N μx h x NI μN N ψS R R ==⋅=⎰⎰S B 则1220ln π2R R h N μI ψL = 若管中充满均匀同种磁介质，其相对磁导率为μr ，则自感将增大μr 倍．12－17 如图所示，螺线管的管心是两个套在一起的同轴圆柱体，其截面积分别为S 1 和S 2 ，磁导率分别为μ1 和μ2 ，管长为l ，匝数为N ，求螺线管的自感．（设管的截面很小）题 12-17 图分析 本题求解时应注意磁介质的存在对磁场的影响．在无介质时，通电螺线管内的磁场是均匀的，磁感强度为B 0 ，由于磁介质的存在，在不同磁介质中磁感强度分别为μ1 B 0 和μ2 B 0 ．通过线圈横截面的总磁通量是截面积分别为S 1 和S 2 的两部分磁通量之和．由自感的定义可解得结果．解 设有电流I 通过螺线管，则管中两介质中磁感强度分别为I L N μnl μB 111==,I LN μnl μB 222== 通过N 匝回路的磁链为 221121S NB S NB ΨΨΨ+=+=则自感2211221S μS μlN I ψL L L +==+= 12－18 有两根半径均为a 的平行长直导线，它们中心距离为d ．试求长为l的一对导线的自感（导线内部的磁通量可略去不计）．题 12-18 图分析 两平行长直导线可以看成无限长但宽为d 的矩形回路的一部分．设在矩形回路中通有逆时针方向电流I ，然后计算图中阴影部分（宽为d 、长为l ）的磁通量．该区域内磁场可以看成两无限长直载流导线分别在该区域产生的磁场的叠加．解 在如图所示的坐标中，当两导线中通有图示的电流I 时，两平行导线间的磁感强度为()r d I μr I μB -+=π2π200 穿过图中阴影部分的磁通量为 aa d l μr Bl ΦS a d a -==⋅=⎰⎰-ln πd d 0S B 则长为l 的一对导线的自感为aa d l μI ΦL -==ln π0 如导线内部磁通量不能忽略，则一对导线的自感为212L L L +=．L 1 称为外自感，即本题已求出的L ，L 2 称为一根导线的内自感．长为l 的导线的内自感8π02l μL =，有兴趣的读者可自行求解． 12－19 如图所示，在一柱形纸筒上绕有两组相同线圈AB 和A ′B ′，每个线圈的自感均为L ，求：（1） A 和A ′相接时，B 和B ′间的自感L 1 ；（2） A ′和B 相接时，A 和B ′间的自感L 2 ．题 12-19 图分析 无论线圈AB 和A ′B ′作哪种方式连接，均可看成一个大线圈回路的两个部分，故仍可从自感系数的定义出发求解．求解过程中可利用磁通量叠加的方法，如每一组载流线圈单独存在时穿过自身回路的磁通量为Φ，则穿过两线圈回路的磁通量为2Φ；而当两组线圈按（1）或（2）方式连接后，则穿过大线圈回路的总磁通量为2Φ±2Φ，“ ±”取决于电流在两组线圈中的流向是相同或是相反．解 （1） 当A 和A ′连接时，AB 和A ′B ′线圈中电流流向相反，通过回路的磁通量亦相反，故总通量为0221=-=ΦΦΦ，故L 1 ＝0．（2） 当A ′和B 连接时，AB 和A ′B ′线圈中电流流向相同，通过回路的磁通量亦相同，故总通量为ΦΦΦΦ4222=+=，故L IΦI ΦL 4422===． 本题结果在工程实际中有实用意义，如按题（1）方式连接，则可构造出一个无自感的线圈．12－20 如图所示，一面积为4.0 cm 2共50 匝的小圆形线圈A ，放在半径为20 cm 共100 匝的大圆形线圈B 的正中央，此两线圈同心且同平面．设线圈A 内各点的磁感强度可看作是相同的．求：（1） 两线圈的互感；（2） 当线圈B 中电流的变化率为－50 A ·ｓ－1 时，线圈A 中感应电动势的大小和方向．题 12-20 图分析 设回路Ⅰ中通有电流I 1 ，穿过回路Ⅱ的磁通量为Φ21 ，则互感M ＝M 21 ＝Φ21/I 1 ；也可设回路Ⅱ通有电流I 2 ，穿过回路Ⅰ的磁通量为Φ12 ，则21212I ΦM M == ． 虽然两种途径所得结果相同，但在很多情况下，不同途径所涉及的计算难易程度会有很大的不同．以本题为例，如设线圈B 中有电流I 通过，则在线圈A 中心处的磁感强度很易求得，由于线圈A 很小，其所在处的磁场可视为均匀的，因而穿过线圈A 的磁通量Φ≈BS ．反之，如设线圈A 通有电流I ，其周围的磁场分布是变化的，且难以计算，因而穿过线圈B 的磁通量也就很难求得，由此可见，计算互感一定要善于选择方便的途径．解 （1） 设线圈B 有电流I 通过，它在圆心处产生的磁感强度RI μN B B200=,穿过小线圈A 的磁链近似为 A BA A A A S RI μN N S B N ψ200== 则两线圈的互感为 H 1028.6260-⨯===RS μN N I ψM A B A A （2）线圈A 中感应电动势的大小为 V 1014.3d d 4-⨯=-=t I ME A 互感电动势的方向和线圈B 中的电流方向相同．12－21 如图所示，两同轴单匝线圈A 、C 的半径分别为R 和r ，两线圈相距为d ．若r 很小，可认为线圈A 在线圈C 处所产生的磁场是均匀的．求两线圈的互感．若线圈C 的匝数为N 匝，则互感又为多少题 12-21 图解 设线圈A 中有电流I 通过，它在线圈C 所包围的平面内各点产生的磁感强度近似为()2/322202d R IR μB +=穿过线圈C 的磁通为 ()22/32220π2r d R IR μBS ψC +==则两线圈的互感为 ()2/3222202πd R R r μI ψM +== 若线圈C 的匝数为N 匝，则互感为上述值的N 倍．12－22 如图所示，螺绕环A 中充满了铁磁质，管的截面积S 为2.0 cm 2 ，沿环每厘米绕有100 匝线圈，通有电流I 1 ＝ ×10 －2 A ，在环上再绕一线圈C ，共10 匝，其电阻为 Ω，今将开关Ｓ 突然开启，测得线圈C 中的感应电荷为 ×10－3 C ．求：当螺绕环中通有电流I 1时，铁磁质中的B 和铁磁质的相对磁导率μr ．题 12-22 图分析 本题与题12-8 相似，均是利用冲击电流计测量电磁感应现象中通过回路的电荷的方法来计算磁场的磁感强度．线圈C 的磁通变化是与环形螺线管中的电流变化相联系的． 解 当螺绕环中通以电流I 1 时，在环内产生的磁感强度110I n μμB r =则通过线圈C 的磁链为S I n μμN BS N ψr c 11022==设断开电源过程中，通过C 的感应电荷为q C ，则有()RS I n μμN ψR ψR qc r c c 110201Δ1=--=-= 由此得 T 10.02110===SN Rq I n B C r μμ 相对磁导率 1991102==I n S N Rq C r μμ 12－23 一个直径为0.01 m ，长为0.10 m 的长直密绕螺线管，共1 000 匝线圈，总电阻为 Ω．求：（1） 如把线圈接到电动势E ＝ V 的电池上，电流稳定后，线圈中所储存的磁能有多少 磁能密度是多少*（2） 从接通电路时算起，要使线圈储存磁能为最大储存磁能的一半，需经过多少时间分析 单一载流回路所具有的磁能，通常可用两种方法计算：方法 1： 如回路自感为L （已知或很容易求得），则该回路通有电流I 时所储存的磁能221LI W m =，通常称为自感磁能． 方法 2： 由于载流回路可在空间激发磁场，磁能实际是储存于磁场之中，因而载流回路所具有的能量又可看作磁场能量，即V w W V m m d ⎰=，式中m w 为磁场能量密度，积分遍及磁场存在的空间．由于μB w m 22=，因而采用这种方法时应首先求载流回路在空间产生的磁感强度B 的分布． 上述两种方法还为我们提供了计算自感的另一种途径，即运用V w LI V m d 212⎰=求解L ． 解 （1） 密绕长直螺线管在忽略端部效应时，其自感l S N L 20μ=，电流稳定后，线圈中电流RE I =，则线圈中所储存的磁能为 J 1028.3221522202-⨯===lRSE N μLI W m 在忽略端部效应时，该电流回路所产生的磁场可近似认为仅存在于螺线管中，并为均匀磁场，故磁能密度m w 处处相等，3m J 17.4-⋅==SLW w m m （2） 自感为L ，电阻为R 的线圈接到电动势为E 的电源上，其电流变化规律⎪⎪⎭⎫ ⎝⎛-=-t L R R E I e 1，当电流稳定后，其最大值R E I m = 按题意⎥⎦⎤⎢⎣⎡=22212121m LI LI ，则R E I 22=，将其代入⎪⎪⎭⎫ ⎝⎛-=-t L RR E I e 1中，得 ()s 1056.122ln 221ln 4-⨯=+=⎥⎦⎤⎢⎣⎡--=R L R L t 12－24 未来可能会利用超导线圈中持续大电流建立的磁场来储存能量．要储存1 kW ·h 的能量，利用Ｔ的磁场，需要多大体积的磁场 若利用线圈中500 A 的电流储存上述能量，则该线圈的自感系数应该多大解 由磁感强度与磁场能量间的关系可得302m 0.92/==μB W V m 所需线圈的自感系数为H 2922==I W L m 12－25 中子星表面的磁场估计为108Ｔ，该处的磁能密度有多大解 由磁场能量密度 21021098.32⨯==μB w m 3m /J 12－26 在真空中，若一均匀电场中的电场能量密度与一 Ｔ 的均匀磁场中的磁场能量密度相等，该电场的电场强度为多少解 2021E εw e =,022μB w m =,按题意，当m e w w =时，0220221μB E ε=则 1800m V 1051.1-⋅⨯==μεB E 12－27 设有半径R ＝0.20 m 的圆形平行板电容器，两板之间为真空，板间距离d ＝0.50 cm ，以恒定电流I ＝2.0 A 对电容器充电．求位移电流密度（忽略平板电容器的边缘效应，设电场是均匀的）．分析 尽管变化电场与传导电流二者形成的机理不同，但都能在空间激发磁场．从这个意义来说，变化电场可视为一种“广义电流”，即位移电流．在本题中，导线内存在着传导电流I c ，而在平行板电容器间存在着位移电流I d ，它们使电路中的电流连续，即c d I I =．解 忽略电容器的边缘效应，电容器内电场的空间分布是均匀的，因此板间位移电流2πd R j I d Sd d =⋅=⎰S j ，由此得位移电流密度的大小 222m A 9.15ππ-⋅===R I R I j c d d。

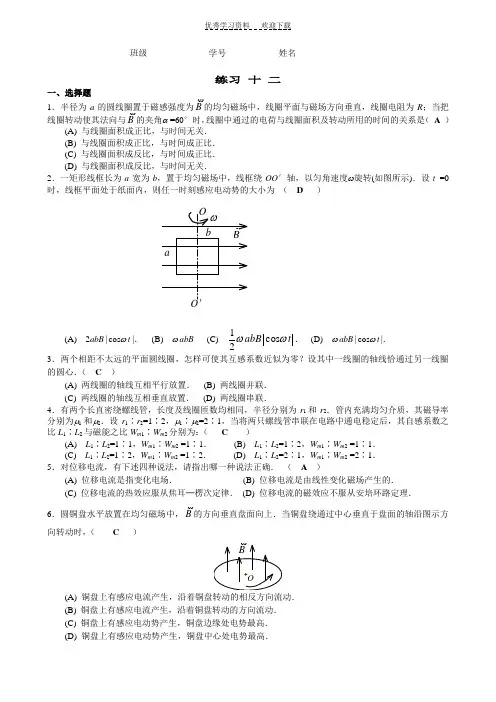

班级______________学号____________姓名________________练习 十 二一、选择题1．半径为a 的圆线圈置于磁感强度为B的均匀磁场中，线圈平面与磁场方向垂直，线圈电阻为R ；当把线圈转动使其法向与B的夹角α =60°时，线圈中通过的电荷与线圈面积及转动所用的时间的关系是（ A ）(A) 与线圈面积成正比，与时间无关． (B) 与线圈面积成正比，与时间成正比． (C) 与线圈面积成反比，与时间成正比．(D) 与线圈面积成反比，与时间无关．2．一矩形线框长为a 宽为b ，置于均匀磁场中，线框绕OO ′轴，以匀角速度ω旋转(如图所示)．设t =0时，线框平面处于纸面内，则任一时刻感应电动势的大小为 （ D ）(A) 2abB | cos ω t |． (B) ω abB (C)t abB ωωcos 21． (D) ω abB | cos ω t |． 3．两个相距不太远的平面圆线圈，怎样可使其互感系数近似为零？设其中一线圈的轴线恰通过另一线圈的圆心．（ C ）(A) 两线圈的轴线互相平行放置． (B) 两线圈并联．(C) 两线圈的轴线互相垂直放置． (D) 两线圈串联．4．有两个长直密绕螺线管，长度及线圈匝数均相同，半径分别为r 1和r 2．管内充满均匀介质，其磁导率分别为μ1和μ2．设r 1∶r 2=1∶2，μ1∶μ2=2∶1，当将两只螺线管串联在电路中通电稳定后，其自感系数之比L 1∶L 2与磁能之比W m 1∶W m 2分别为：（ C ）(A) L 1∶L 2=1∶1，W m 1∶W m 2 =1∶1． (B) L 1∶L 2=1∶2，W m 1∶W m 2 =1∶1．(C) L 1∶L 2=1∶2，W m 1∶W m 2 =1∶2． (D) L 1∶L 2=2∶1，W m 1∶W m 2 =2∶1． 5．对位移电流，有下述四种说法，请指出哪一种说法正确． （ A ）(A) 位移电流是指变化电场． (B) 位移电流是由线性变化磁场产生的． (C) 位移电流的热效应服从焦耳─楞次定律． (D) 位移电流的磁效应不服从安培环路定理． 6．圆铜盘水平放置在均匀磁场中，B的方向垂直盘面向上．当铜盘绕通过中心垂直于盘面的轴沿图示方向转动时，（ C ）(A) 铜盘上有感应电流产生，沿着铜盘转动的相反方向流动． (B) 铜盘上有感应电流产生，沿着铜盘转动的方向流动．(C) 铜盘上有感应电动势产生，铜盘边缘处电势最高． (D) 铜盘上有感应电动势产生，铜盘中心处电势最高．7．用线圈的自感系数L 来表示载流线圈磁场能量的公式221LI W m =（ D ） (A) 只适用于无限长密绕螺线管． (B) 只适用于单匝圆线圈． (C) 只适用于一个匝数很多，且密绕的螺绕环．(D) 适用于自感系数Ｌ一定的任意线圈． 8．面积为S 和2 S 的两圆线圈1、2如图放置，通有相同的电流I ．线圈1的电流所产生的通过线圈2的磁通用Φ21表示，线圈2的电流所产生的通过线圈1的磁通用Φ12表示，则Φ21和Φ12的大小关系为：( B )(A) Φ21 =2Φ12 (B) Φ21 =Φ12．（C ）Φ21 >Φ12．(D)Φ21 =21Φ12． 二、填空题 1．自感为 0.25 H 的线圈中，当电流在(1/16) s 内由2 A 均匀减小到零时，线圈中自感电动势的大小为8.0 V 。
[](A)(B)2第12章波动光学、选择题1.如T12-1-1图所示，折射率为n 2、厚度为e 的透明介质薄膜的上方和下方的透明介质的折射率分别为 片和n 3,已知n 1 n 2 n 3 .若波长为 入的单色平行光垂直入射到该薄膜上，则从薄膜上、下 两表面反射的光束①与②的光程差是： [](A) 2n ?e (B) 2n ?e 1 2 (C) 2n 2(D) 2n ?e -2n 2径S 1P 垂直穿过一块厚度为t 1 ,折射率为n 1的一种介质; 路径S 2P 垂直穿过一块厚度为t 2的另一介质；其余部分3.在相同的时间内，一束波长为的单色光在空气和在玻璃中[ ](A)传播的路程相等，走过的光程相等 (B) 传播的路程相等，走过的光程不相等 (C) 传播的路程不相等，走过的光程相等2.女口 T12-1-2图所示, S 1、S 2是两个相干光源, 他们到P 点的距离分别为 r 1和r 2 .路可看作真空. 这两条光路的光程差等于： [](A) (「2 匕上)(「nd 1) (B) [r 2 (n 2 1)t 2][「1 (n 2 1)h](C) (「2匕上2)(A n 缶)(D) n 2t 2S 2T12-1-2 图[](A)(B)2(D) 传播的路程不相等，走过的光程不相等4.频率为f的单色光在折射率为n的媒质中的波速为其光振动的相位改变了2 n f ](A)vv,则在此媒质中传播距离为I2 n vf(B) T (C)2 n nlf vlf(D)厂5.波长为的单色光在折射率为n的媒质中由到b点的几何路程为：a点传到b点相位改变了，则光从a点(C) (D) n6.真空中波长为的单色光，在折射率为n的均匀透明媒质中从a点沿某一路径传到b 点.若将此路径的长度记为I, a、b两点的相位差记为，则[](A) 2则合光照在该表面的强度为8. 相干光是指 [](A)振动方向相同、频率相同、相位差恒定的两束光 (B) 振动方向相互垂直、频率相同、相位差不变的两束光 (C) 同一发光体上不同部份发出的光 (D) 两个一般的独立光源发出的光9.两个独立的白炽光源发出的两条光线 ，各以强度I 照射某一表面•如果这两条光线同时照射此表面，则合光照在该表面的强度为10. 相干光波的条件是振动频率相同、相位相同或相位差恒定以及 [](A)传播方向相同 (B)振幅相同 (C)振动方向相同(D)位置相同n i 和n 2 (n i v n 2)的两片透明介质分别盖住杨氏双缝实验13. 在杨氏双缝实验中，若用白光作光源3 [](A) l , 3 n 2 3 (C) l ,3 n2n33n n (B) l2n ， (D) l 3—n ， 3n n27. 两束平面平行相干光，每一束都以强度 I 照射某一表面，彼此同相地并合在一起[ ](A) I(B) 21 (C) 41 (D) 2I [](A) I (B) 2I(C) 4I(D) 8I11.用厚度为d 、折射率分别为 中的上下两缝，若入射光的波长为 此时屏上原来的中央明纹 处被第三级明纹所占据 则该媒质的厚度为[](A) 3(B)3 n 2 n 1(C) 22 (D)n 2 n 112. 一束波长为的光线垂直投射到一双缝上，在屏上形成明、暗相间的干涉条纹则下列光程差中对应于最低级次暗纹的是 (B)2(C) (D)T12-1-11 图T12-1-21 图[ ](A)中央明纹是白色的 (C)紫光条纹间距较大干涉条纹的情况为(B)红光条纹较密 (D)干涉条纹为白色T12-1-21 图[](A)缝屏间距离，则条纹间距不变 (C) 入射光强度，则条纹间距不变(B)双缝间距离，则条纹间距变小 (D)入射光波长，则条纹间距不变 20. 在保持入射光波长和缝屏距离不变的情况下 [](A)干涉条纹宽度将变大 (C)干涉条纹宽度将保持不变,将杨氏双缝的缝距减小，则 (B)干涉条纹宽度将变小(D)给定区域内干涉条纹数目将增加21. 有两个几何形状完全相同的劈形膜：一个由空气中的玻 璃形成玻璃劈形膜；一个由玻璃中的空气形成空劈形膜•当用相 同的单色光分别垂直照射它们时，从入射光方向观察到干涉条纹 间距较大的是14. 在双缝干涉实验中，屏幕 E 上的P 点处是明条纹•若将缝S 2盖住，并在S ,S 2连线的垂直平面出放一反射镜 M ，如图所示，则此时[](A)P 点处仍为明条纹(B) P 点处为暗条纹(C) 不能确定P 点处是明条纹还是暗条纹 (D) 无干涉条纹T12-1-14图15.在双缝干涉实验中， 入射光的波长为 ，用玻璃纸遮住双缝中的一个缝， 若玻璃纸中光程比相同厚度的空气的光程大 2.5，则屏上原来的明纹处 [](A)仍为明条纹(C)既非明条纹也非暗条纹(B)变为暗条纹(D)无法确定是明纹还是暗纹16.把双缝干涉实验装置放在折射率为 D (D d )，所用单色光在真空中的波长为是： D n D [](A) (B)nddn 的水中，两缝间距离为d,双缝到屏的距离为 ，则屏上干涉条纹中相邻的明纹之间的距离(C)d nD(D)D 2nd17.如T12-1-17图所示，在杨氏双缝实验中，若用一片厚度为 装置中的上面一个缝挡住；再用一片厚度为d 2的透光云母片将 下面一个缝挡住，两云母片的折射率均为 n, d 1>d 2,干涉条纹的变化情况是 [](A)条纹间距减小(B)条纹间距增大 (18. 在杨氏双缝实验中，若用一片能透光的云母片将双缝装 置中的上面一个缝盖住,干涉条纹的变化情况是 [ ](A)条纹间距增大 (B) 整个干涉条纹将向上移动 (C)条纹间距减小(D)整个干涉条纹将向下移动T12-1-18 图19.当单色光垂直照射杨氏双缝时 ,屏上可观察到明暗交替的干涉条纹•若减小d 1的透光云母片将双缝T12-1-17 图[](A) d 1 d o ，d 2 d o 3(B) d 1 d o ， d 2 d o 3(C) d 1do2,d2 do(D) d1 do孑d2 do(B) 明纹间距逐渐变小，并向劈棱移动 (C) 明纹间距逐渐变大，并向劈棱移动 (D) 明纹间距逐渐变大，并背向劈棱移动 24. 两块平玻璃板构成空气劈尖，左边为棱边，用单色平行光垂直入射•若上面的平 玻璃以棱边为轴，沿逆时针方向作微小转动，则干涉条纹的 [](A)间隔变小，并向棱边方向平移 (B)间隔变大，并向远离棱边方向平移 (C)间隔不变，向棱边方向平移 (D)间隔变小，并向远离棱边方向平移25.检验滚珠大小的干涉试装置示意如 T12-1-25(a)图.S 为光源，L 为汇聚透镜，M为半透半反镜.在平晶T i 、T 2之间放置A 、B 、C 三个滚珠，其中A 为标准，直径为d o •用 波长为 的单色光垂直照射平晶，在 M 上方观察时观察到等厚条纹如 T12-1-25(b)图所示，轻压C 端，条纹间距变大，则B 珠的直径d 1、C 珠的直径d 2与d 0的关系分别为：[ ](A)玻璃劈形膜(C)两劈形膜干涉条纹间距相同(B)空气劈形膜(D)已知条件不够，难以判定22. 用波长可以连续改变的单色光垂直照射一劈形膜 的变化情况为,如果波长逐渐变小，干涉条纹](A)明纹间距逐渐减小 并背离劈棱移动23. 在单色光垂直入射的劈形膜干涉实验中 方向可以察到干涉条纹的变化情况为 若慢慢地减小劈形膜夹角，则从入射光[](A)条纹间距减小(B) 给定区域内条纹数目增加 (C) 条纹间距增大(D) 观察不到干涉条纹有什么变化T12-1-23 图aaaaaaET12-1-25(a)图T12-1-25(b)图26•如T12-1-26(a)图所示，一光学平板玻璃 A 与待测工件B 之间形成空气劈尖， 用波长=500nm(1 nm = 10-9m)的单色光垂直照射.看到的反射光的干涉条纹如 T12-1-26(b)图所示.有些条纹弯曲部分的顶点恰好与其右边条纹的直线部27.设牛顿环干涉装置的平凸透镜可以在垂直于平玻璃的方向上下移动 ，当透镜向上平移(即离开玻璃板)时，从入射光方向可观察到干涉条纹的变化情况是 [](A)环纹向边缘扩散，环纹数目不变 (B)环纹向边缘扩散，环纹数目增加 (C)环纹向中心靠拢，环纹数目不变(D)环纹向中心靠拢，环纹数目减少28.牛顿环实验中，透射光的干涉情况是[](A) 中心暗斑, 条纹为内密外疏的同心圆环(B) 中心暗斑, 条纹为内疏外密的同心圆环(C) 中心亮斑，条纹为内密外疏的同心圆环(D) 中心亮斑， 条纹为内疏外密的同心圆环(平凸透镜的平面始终保29.在牛顿环装置中 ,若对平凸透镜的平面垂直向下施加压力持与玻璃片平行),则牛顿环[](A) 向中心收缩 ,中心时为暗斑，时为明斑，明暗交替变化H 1 H 1(B) 向中心收缩 ,中心处始终为暗斑(C) 向外扩张，中心处始终为暗斑(D)向中心收缩 ,中心处始终为明斑 T12-1-29 图30. 关于光的干涉，下面说法中唯一正确的是[](A)在杨氏双缝干涉图样中，相邻的明条纹与暗条纹间对应的光程差为 一2(B) 在劈形膜的等厚干涉图样中，相邻的明条纹与暗条纹间对应的厚度差为一2(C) 当空气劈形膜的下表面往下平移时，劈形膜上下表面两束反射光的光程差2将增加一2(D) 牛顿干涉圆环属于分波振面法干涉31.根据第k 级牛顿环的半径r k 、第k 级牛顿环所对应的空气膜厚d k 和凸透镜之凸面[](A) 不平处为凸起纹，最大高度为 500nm(B)不平处为凸起纹， 最大高度为 250nm(C) 不平处为凹槽，最大深度为 500nm 分的切线相切.则工件的上表面缺陷是 (D)不平处为凹槽，最大深度为250nmT12-1-26(a)图T12-1-26(b)图半径R 的关系式d k 工可知，离开环心越远的条纹2R[ ](A)对应的光程差越大，故环越密 (B)对应的光程差越小，故环越密 (C)对应的光程差增加越快，故环越密(D)对应的光程差增加越慢，故环越密32. 如果用半圆柱形聚光透镜代替牛顿环实验中的平凸透镜 放在平玻璃上，则干涉条纹的形状 [ ](A)为内疏外密的圆环(B)为等间距圆环形条纹 (C)为等间距平行直条纹(D) 为以接触线为中心，两侧对称分布，明暗相间，内疏外密的一组平行直条纹33. 劈尖膜干涉条纹是等间距的，而牛顿环干涉条纹的间距是不相等的•这是因为： [](A)牛顿环的条纹是环形的(B)劈尖条纹是直线形的 (C)平凸透镜曲面上各点的斜率不等(D)各级条纹对应膜的厚度不等34•如T12-1-34图所示，一束平行单色光垂直照射到薄膜上，经上、下两表面反射的 光束发生干涉.若薄膜的厚度为e ,且n i < n 2 > n 3,为入射光在折射率为 n i 的媒质中的波35.用白光垂直照射厚度 折射率为n 1,薄膜下面的媒质折射率为 n 3 •则反射光中可看到的加强光的波长为:37. 欲使液体(n > 1)劈形膜的干涉条纹间距增大，可采取的措施是: ](A)增大劈形膜夹角 (B) (C)换用波长较短的入射光(D)38. 若用波长为的单色光照射迈克尔逊干涉仪，并在迈克尔逊干涉仪的一条光路中放长，则两束反射光在相遇点的相位差为： 4 n2 n n 2 [](A)e(B)e n4 n r>24 n(C) e n(D)-ee = 350nm 的薄膜，若膜的折射率 n 2 = 1.4 ,薄膜上面的媒质n 3, 且 n 1 < n 2 <](A) 450nm (C) 690nm(B) 490nm (D) 553.3nmT12-2-35 图n i36. 已知牛顿环两两相邻条纹间的距离不等. 不可行的是如果要使其相等 ,以下所采取的措施中](A)将透镜磨成半圆柱形(C)将透镜磨成三棱柱形(B)将透镜磨成圆锥形 (D)将透镜磨成棱柱形增大棱边长度换用折射率较小的液体入厚度为I 、折射率为n 的透明薄片•放入后，干涉仪两条光路之间的光程差改变量为 [](A) ( n-1) I(B) nl(C) 2 nl(D) 2( n-1)139. 若用波长为 的单色光照射迈克尔逊干涉仪 ，并在迈克尔逊干涉仪的一条光路中放入一厚度为I 、折射率为n 的透明薄片，则可观察到某处的干涉条纹移动的条数为 [ ](A) 4(n 1)-(B)(C)2(n 1)- (D) (n 1)丄40.如图所示，用波长为的单色光照射双缝干涉实验装置，若将一折射率为 n 、劈角为 的透明劈尖b 插入光线2中，则当劈尖b 缓慢向 上移动时(只遮住S 2)，屏C 上的干涉条纹 [](A)间隔变大，向下移动 (B) 间隔变小，向上移动 (C) 间隔不变，向下移动(D) 间隔不变，向上移动41.根据惠更斯--菲涅耳原理，若已知光在某时刻的波阵面为S,则S 的前方某点P 的光强度取决于波阵面 S 上所有面积元发出的子波各自传到 P 点的[](A)振动振幅之和 (C)光强之和(B)振动振幅之和的平方 (D)振动的相干叠加42.无线电波能绕过建筑物，而可见光波不能绕过建筑物.这是因为 [](A)无线电波是电磁波 (B)光是直线传播的(C)无线电波是球面波(D)光波的波长比无线电波的波长小得多43.光波的衍射现象没有显著，这是由于[](A)光波是电磁波，声波是机械波 (B)光波传播速度比声波大(C)光是有颜色的(D)光的波长比声波小得多a 的单缝上，缝后紧靠着焦距为f 的薄凸透镜， 屏置于透镜的焦平面上，若整个实验装置浸入折射率为 n 体中，则在屏上出现的中央明纹宽度为的液 ](A)na2f (C)na(B) (D)na 2nf亠L L J口 I -IT12-1-44 图T12-1-40 图44.波长为的单色光垂直入射在缝宽为45. 在单缝衍射中，若屏上的P 点满足a sin ](A)第二级暗纹 (B) (C)第二级明纹 (D) 46.在夫琅和费单缝衍射实验中，欲使中央亮纹宽度增加，可采取的方法是 [](A)换用长焦距的透镜 (B)换用波长较短的入射光=5/2则该点为第五级暗纹 第五级明纹(C)增大单缝宽度 (D)将实验装置浸入水中47. 夫琅和费单缝衍射图样的特点是 [ ](A)各级亮条纹亮度相同 (B) 各级暗条纹间距不等 (C) 中央亮条纹宽度两倍于其它亮条纹宽度(D) 当用白光照射时，中央亮纹两侧为由红到紫的彩色条纹 48. 在夫琅和费衍射实验中，对给定的入射单色光，当缝宽变小时，除中央亮纹的中 心位置不变，各衍射条纹 [ ](A)对应的衍射角变小 (B)对应的衍射角变大 (C)对应的衍射角不变 (D)光强也不变 49. 一束波长为 的平行单色光垂直入射到一单缝 在屏幕E 上形成衍射图样.如果P 是中央亮纹一侧第- AB 上，装置如 T12-1-49图所示, 个暗纹所在的位置，则 BC 的长度为 [ ](A) (B)- 23 c (C) (D) 2 250.在单缝夫琅和费衍射实验中，若增大缝宽，其它条件不变，则中央明纹 [ ](A)宽度变小 (B)宽度变大 (C)宽度不变，且中心强度也不变 (D)宽度不变，但中心强度增大 51.在如T12-1-51图所示的在单缝夫琅和费衍射装置中，设中央明纹的衍射角范围很 小.若单缝a 变为原来的 3 -,同时使入射的单色光的波长 2 3变为原来的 -，则屏幕E 上的单缝衍射条纹中央明纹的 4宽度△x 将变为原来的T12-1-51 图[](A) 44 倍 4 2 9 1 (B)-倍 (C) 9 倍 (D)-倍 3 8 2 52. 一单缝夫琅和费衍射实验装置如 T12-1-52图所 示，L 为透镜，E 为屏幕；当把单缝向右稍微移动一点时， 衍射图样将 [ ](A)向上平移 (B)向下平移 (C)不动(D)消失T12-1-52 图55.在T12-1-55图所示的单缝夫琅和费衍射实验中，将单缝宽度a 稍稍变窄，同时使会聚透镜L 2沿x 轴正方向作微小移动，则屏幕 央衍射条纹将 [](A)变宽，同时上移 (B) 变宽，同时下移 (C) 变宽，不移动 (D) 变窄，同时上移56. 一衍射光栅由宽 300 nm 、中心间距为 直照射时，屏幕上最多能观察到的亮条纹数为： [](A) 2 条(B) 3 条57. 白光垂直照射到每厘米有5000条刻痕的光栅上，若在衍射角 =30。

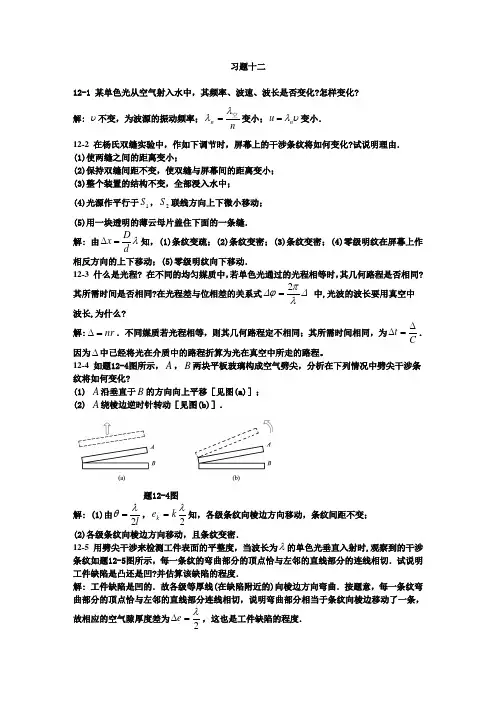

习题十二12-1 某单色光从空气射入水中，其频率、波速、波长是否变化?怎样变化?解: υ不变，为波源的振动频率；nn 空λλ=变小；υλn u =变小．12-2 在杨氏双缝实验中，作如下调节时，屏幕上的干涉条纹将如何变化?试说明理由． (1)使两缝之间的距离变小；(2)保持双缝间距不变，使双缝与屏幕间的距离变小； (3)整个装置的结构不变，全部浸入水中； (4)光源作平行于1S ，2S 联线方向上下微小移动； (5)用一块透明的薄云母片盖住下面的一条缝． 解: 由λdDx =∆知，(1)条纹变疏；(2)条纹变密；(3)条纹变密；(4)零级明纹在屏幕上作相反方向的上下移动；(5)零级明纹向下移动． 12-3 什么是光程? 在不同的均匀媒质中，若单色光通过的光程相等时，其几何路程是否相同?其所需时间是否相同?在光程差与位相差的关系式∆λπϕ∆2= 中,光波的波长要用真空中波长,为什么?解:nr =∆．不同媒质若光程相等，则其几何路程定不相同；其所需时间相同，为Ct ∆=∆． 因为∆中已经将光在介质中的路程折算为光在真空中所走的路程。
12-4 如题12-4图所示，A ，B 两块平板玻璃构成空气劈尖，分析在下列情况中劈尖干涉条纹将如何变化?(1) A 沿垂直于B 的方向向上平移［见图(a)］； (2) A 绕棱边逆时针转动［见图(b)］．题12-4图 解: (1)由l2λθ=，2λke k =知，各级条纹向棱边方向移动，条纹间距不变；(2)各级条纹向棱边方向移动，且条纹变密．12-5 用劈尖干涉来检测工件表面的平整度，当波长为λ的单色光垂直入射时,观察到的干涉条纹如题12-5图所示，每一条纹的弯曲部分的顶点恰与左邻的直线部分的连线相切．试说明工件缺陷是凸还是凹?并估算该缺陷的程度．解: 工件缺陷是凹的．故各级等厚线(在缺陷附近的)向棱边方向弯曲．按题意，每一条纹弯曲部分的顶点恰与左邻的直线部分连线相切，说明弯曲部分相当于条纹向棱边移动了一条，故相应的空气隙厚度差为2λ=∆e ，这也是工件缺陷的程度．题12-5图 题12-6图12-6 如题12-6图，牛顿环的平凸透镜可以上下移动，若以单色光垂直照射，看见条纹向中 心收缩，问透镜是向上还是向下移动?解: 条纹向中心收缩，透镜应向上移动．因相应条纹的膜厚k e 位置向中心移动． 12-7 在杨氏双缝实验中，双缝间距d =0.20mm ，缝屏间距D ＝1.0m ，试求： (1)若第二级明条纹离屏中心的距离为6.0mm ，计算此单色光的波长； (2)相邻两明条纹间的距离．解: (1)由λk d D x =明知，λ22.01010.63⨯⨯=， ∴ 3106.0-⨯=λmm oA 6000=(2) 3106.02.010133=⨯⨯⨯==∆-λd D x mm 12-8 在双缝装置中，用一很薄的云母片(n=1.58)覆盖其中的一条缝，结果使屏幕上的第七级明条纹恰好移到屏幕中央原零级明纹的位置．若入射光的波长为5500oA ，求此云母片的厚度． 解: 设云母片厚度为e ，则由云母片引起的光程差为e n e ne )1(-=-=δ按题意 λδ7=∴ 610106.6158.1105500717--⨯=-⨯⨯=-=n e λm 6.6=m μ 12-9 洛埃镜干涉装置如题12-9图所示，镜长30cm ，狭缝光源S 在离镜左边20cm 的平面内，与镜面的垂直距离为2.0mm ，光源波长=λ7.2×10-7m ，试求位于镜右边缘的屏幕上第一条明条纹到镜边缘的距离．题12-9图解: 镜面反射光有半波损失，且反射光可视为虚光源S '发出．所以由S 与S '发出的两光束到达屏幕上距镜边缘为x 处的光程差为 22)(12λλδ+=+-=D x dr r 第一明纹处，对应λδ=∴25105.44.0250102.72--⨯=⨯⨯⨯==d Dx λmm 12-10 一平面单色光波垂直照射在厚度均匀的薄油膜上，油膜覆盖在玻璃板上．油的折射率为1.30，玻璃的折射率为1.50，若单色光的波长可由光源连续可调，可观察到5000 oA 与7000oA 这两个波长的单色光在反射中消失．试求油膜层的厚度．解: 油膜上、下两表面反射光的光程差为ne 2，由反射相消条件有λλ)21(2)12(2+=+=k k k ne ),2,1,0(⋅⋅⋅=k ① 当50001=λoA 时，有2500)21(21111+=+=λλk k ne ②当70002=λoA 时，有3500)21(22222+=+=λλk k ne ③因12λλ>，所以12k k <;又因为1λ与2λ之间不存在3λ满足33)21(2λ+=k ne 式即不存在 132k k k <<的情形，所以2k 、1k 应为连续整数，即 112-=k k ④ 由②、③、④式可得：51)1(75171000121221+-=+=+=k k k k λλ 得 31=k2112=-=k k可由②式求得油膜的厚度为67312250011=+=nk e λo A12-11 白光垂直照射到空气中一厚度为3800 oA 的肥皂膜上，设肥皂膜的折射率为1.33，试问该膜的正面呈现什么颜色?背面呈现什么颜色? 解: 由反射干涉相长公式有λλk ne =+22 ),2,1(⋅⋅⋅=k得 122021612380033.14124-=-⨯⨯=-=k k k ne λ 2=k , 67392=λoA (红色)3=k , 40433=λ oA (紫色)所以肥皂膜正面呈现紫红色．由透射干涉相长公式 λk ne =2),2,1(⋅⋅⋅=k 所以 kk ne 101082==λ 当2=k 时， λ =5054oA (绿色) 故背面呈现绿色．12-12 在折射率1n =1.52的镜头表面涂有一层折射率2n =1.38的Mg 2F 增透膜，如果此膜适用于波长λ=5500 oA 的光，问膜的厚度应取何值?解: 设光垂直入射增透膜，欲透射增强，则膜上、下两表面反射光应满足干涉相消条件，即λ)21(22+=k e n ),2,1,0(⋅⋅⋅=k∴ 222422)21(n n k n k e λλλ+=+=)9961993(38.14550038.125500+=⨯+⨯=k k o A 令0=k ，得膜的最薄厚度为996oA ． 当k 为其他整数倍时，也都满足要求．12-13 如题12-13图，波长为6800oA 的平行光垂直照射到L ＝0.12m 长的两块玻璃片上，两玻璃片一边相互接触，另一边被直径d =0.048mm 的细钢丝隔开．求：(1)两玻璃片间的夹角=θ?(2)相邻两明条纹间空气膜的厚度差是多少? (3)相邻两暗条纹的间距是多少? (4)在这0.12 m 内呈现多少条明条纹?题12-13图解: (1)由图知，d L =θsin ，即d L =θ故 43100.41012.0048.0-⨯=⨯==L d θ(弧度) (2)相邻两明条纹空气膜厚度差为7104.32-⨯==∆λe m(3)相邻两暗纹间距641010850100.421068002---⨯=⨯⨯⨯==θλl m 85.0= mm (4)141≈=∆lLN 条 12-14 用=λ 5000oA 的平行光垂直入射劈形薄膜的上表面，从反射光中观察，劈尖的 棱边是暗纹．若劈尖上面媒质的折射率1n 大于薄膜的折射率n (n =1.5)．求： (1)膜下面媒质的折射率2n 与n 的大小关系； (2)第10条暗纹处薄膜的厚度；(3)使膜的下表面向下平移一微小距离e ∆，干涉条纹有什么变化?若e ∆=2.0 μm ，原来的第10条暗纹处将被哪级暗纹占据?解: (1)n n >2．因为劈尖的棱边是暗纹，对应光程差2)12(22λλ+=+=∆k ne ，膜厚0=e 处，有0=k ，只能是下面媒质的反射光有半波损失2λ才合题意； (2)3105.15.12500092929-⨯=⨯⨯==⨯=∆n e nλλ mm (因10个条纹只有9个条纹间距)(3)膜的下表面向下平移，各级条纹向棱边方向移动．若0.2=∆e μm ，原来第10条暗纹处现对应的膜厚为)100.2105.1(33--⨯+⨯='∆e mm21100.55.12105.3243=⨯⨯⨯⨯='∆=∆--n e N λ 现被第21级暗纹占据．12-15 (1)若用波长不同的光观察牛顿环，1λ＝6000oA ，2λ＝4500oA ，观察到用1λ时的第k个暗环与用2λ时的第k+1个暗环重合，已知透镜的曲率半径是190cm ．求用1λ时第k 个暗环的半径．(2)又如在牛顿环中用波长为5000oA 的第5个明环与用波长为2λ的第6个明环重合，求未知波长2λ．解: (1)由牛顿环暗环公式λkR r k =据题意有 21)1(λλR k kR r +==∴212λλλ-=k ，代入上式得2121λλλλ-=R r10101010210450010600010450010600010190-----⨯-⨯⨯⨯⨯⨯⨯= 31085.1-⨯=m(2)用A 50001 =λ照射，51=k 级明环与2λ的62=k 级明环重合，则有 2)12(2)12(2211λλR k R k r -=-=∴ 4091500016215212121212=⨯-⨯-⨯=--=λλk k o A12-16 当牛顿环装置中的透镜与玻璃之间的空间充以液体时，第十个亮环的直径由1d ＝1.40×10-2m 变为2d ＝1.27×10-2m ，求液体的折射率．解: 由牛顿环明环公式2)12(21λR k D r -==空 nR k D r 2)12(22λ-==液 两式相除得n D D =21，即22.161.196.12221≈==D D n12-17 利用迈克耳逊干涉仪可测量单色光的波长．当1M 移动距离为0.322mm 时，观察到干涉条纹移动数为1024条，求所用单色光的波长． 解: 由 2λNd ∆=∆得 102410322.0223-⨯⨯=∆∆=N d λ 710289.6-⨯=m 6289=oA12-18 把折射率为n =1.632的玻璃片放入迈克耳逊干涉仪的一条光路中，观察到有150条干涉条纹向一方移过．若所用单色光的波长为λ= 5000oA ，求此玻璃片的厚度． 解: 设插入玻璃片厚度为d ，则相应光程差变化为λN d n ∆=-)1(2∴ )1632.1(2105000150)1(210-⨯⨯=-∆=-n N d λ5109.5-⨯=m 2109.5-⨯=mm。
