输电线路设计复习题

1.22φ14钢筋各符号代表什么？22根一级热轧钢筋公称直径14mm2.什么叫悬垂绝缘子串风偏角？导线和悬垂绝缘子串在风荷载作用下使悬垂绝缘子串偏离一定的角度，称为悬垂绝缘子串风偏角φ。

3.什么叫防雷保护角α？防雷保护角是地线与导线的连线在铅直方向的夹角。

4.杆塔纵向水平荷载，杆塔横向水平荷载的定义是什么？纵向水平荷载：垂直杆塔平面即垂直横担方向。

杆塔横向水平荷载：平行杆塔平面即沿横担方向。

5.什么叫直线型杆塔、耐张型杆塔？在正常运行情况下，仅承受导线.地线.绝缘子和金具等重量的垂直荷载以及横向水平风荷载，而不承受顺线路方向张力的杆塔称为直线型杆塔。

除具有与直线型杆塔同样的荷载承载能力外，还能承受更大的顺线路方向的拉力，以支持事故断线时产生纵向不平衡张力，或者承受因施工.检修时锚固导线和地线引起的顺线路方向荷载的杆塔，称为耐张型杆塔。

6.什么叫呼称高度，经济呼称高度？杆塔下横担的下弦边缘线到地面的垂直距离H称为杆塔呼称高。

使得整个线路材料用量最少的最优高度称为经济呼称高度7.转角杆塔转角大小与角度荷载的关系？一相导线的角度荷载为Pj=T1sin&1+T2sin&2 T1.T2杆塔前后导线.地线张力。

&1.&2导线与杆塔横担垂线间的夹角。

转角杆塔及兼有小转角的直线型杆塔在进行荷载计算时,将水平张力分解成横向水平荷载,即为角度荷载.转角杆塔转角越大,角度荷载越大.8.耐张杆塔的上层拉线和下层拉线的主要作用是什么？上层拉线：断线情况下，承受断线导线张力，承受全部断地线张力。

下层拉线：正常情况时承受所有横向水平荷载；断线情况时，承受断导线张力。

9.导线三角形布置与水平布置的的主要优点？从三相导线的电气对称性来说，三相导线的三角形排列优于水平排列，从运行的技术条件来说，导线采用水平排列时，防雷较好，且在不同时脱冰或导线舞动时所造成的碰线机会大大减少，这对覆冰区有特殊意义。

10.环形截面钢砼受弯构件计算公式的适应条件是什么？含筋率w=fyAs/fcA<=0.911.刚性基础与柔性基础分别适应什么地质条件？刚性基础底板为阶梯式，底板不变形，不需要配钢筋，适用较硬地质条件。

输电工程专业考试题库# 输电工程专业考试题库一、选择题1. 输电线路中，导线的作用是：A. 支撑结构B. 传输电能C. 保护线路D. 散热2. 以下哪个不是输电线路的组成部分？A. 导线B. 绝缘子C. 变压器D. 杆塔3. 输电线路的电压等级分为哪几种？A. 低压、中压、高压B. 低压、高压、超高压C. 中压、高压、特高压D. 低压、高压、超高压、特高压4. 输电线路的导线类型包括：A. 单线B. 双线C. 多线D. 所有选项5. 输电线路的杆塔类型主要有：A. 钢筋混凝土杆塔B. 钢杆塔C. 木杆塔D. 所有选项二、填空题6. 输电线路的________是衡量输电线路性能的重要指标之一。

7. 输电线路的________可以减少输电过程中的电能损失。

8. 输电线路的________是保证线路安全运行的关键。

9. 输电线路的________是线路设计时需要考虑的重要因素。

10. 输电线路的________是线路维护中常见的问题。

三、简答题11. 简述输电线路的基本组成。

12. 说明输电线路的电压等级划分及其特点。

13. 描述输电线路的导线选择原则。

14. 阐述输电线路的杆塔设计考虑因素。

15. 讨论输电线路的维护和检修的重要性。

四、计算题16. 已知某输电线路的电阻为0.05Ω/km，线路长度为100km，求该线路的总电阻。

17. 若线路的总电阻为上述计算题的结果，电流为200A，求线路的电压降。

18. 已知某输电线路的电压降为10kV，电流为500A，求该线路的电阻。

19. 根据题目18的结果，若要将电压降降低到5kV，需要增加多少电阻？20. 已知某输电线路的功率损耗为2MW，电压为220kV，求该线路的电流。

五、论述题21. 论述输电线路的防雷措施及其重要性。

22. 分析输电线路在不同环境条件下的运行特点。

23. 讨论输电线路的智能化发展趋势及其对电力系统的影响。

24. 阐述输电线路的环境保护措施及其实施意义。

一、填空题（每空1 分, 共20 分）:1、采用钳形接地电阻测量仪（俗称“钩表”）测量接地电阻时，不得将接地引下线与（铁塔）分开进行测量，但应通过摸索和使用该型接地测量仪的经验，消除可能产生的误差。

对架设有（绝缘地线）的线路，不得使用钳形接地电阻测量仪测量杆塔的接地电阻。

2、架空输电线路的主要安全生产指标：220kV线路跳闸率＜（0.55 ）次/百公里.年；110 （66）kV线路跳闸率=（0.7）次/百公里.年。

3、在（三级及以上）污秽区的线路，宜采用硅橡胶复合绝缘子。

对运行中的硅橡胶复合绝缘子应定期进行抽检试验。

4、夏季线路巡视应对线路的（交叉跨越距离）进行重点检查，特别是（大负荷）线路，确保迎峰度夏的安全。

对各种交叉跨越应以导线（最高允许温度）验算交叉跨越距离，凡是不合格的均应进行处理。

5、输电线路运行管理工作，包括线路（巡视和检测）两项内容，其目的是为开展后续的检修工作提供依据。

运行单位应坚持“（安全第一，预防为主）”的方针，全面作好线路运行管理工作。

6、电缆隧道、偏僻山区和（夜间）巡线应由两人进行。

暑天、大雪天等恶劣天气，（必要时）应由两人进行。

7 、雷雨、大风天气或事故巡线，巡线人员应穿绝缘鞋或（绝缘靴），暑天、山区巡线应配备必要的防护用具和（药品）；夜间巡线应携带足够的（照明）工具。

8、220kV 线路导线与树木（考虑自然生长高度）之间的垂直距离，应不小于（4.5）米、与被跨越公路路面的交叉跨越距离不应小于（8）米9、送电线路与标准轨距铁路、高速公路及一级公路交叉时，如交叉（档距）超过200m，最大弧垂应按导线温度（+ 70）C计算。

10、输电线路典型事故抢修主要有三种：线路倒杆塔抢修、（导地线断线）抢修、绝缘子或金具脱落（掉线）抢修。

11．检修工作一般分为（）修、小修和（）。

答：大；临故修（抢修）。

12．线路检修必须坚持（预防为主，安全第一）方针。

13．大修工程的三大措施计划是指（组织措施计划、技术措施计划、安全措施计划）。

<<输电线路>>中级工理论复习题一、选择(请将正确答案的代号填入括号内,每题1分,共100题)1(La4A1101).分裂导线子导线装设间隔棒的作用是( B )。

(A)使自导线间保持绝缘；(B)防止自导线间鞭击；(C)防止混线；(D)防止导线微风振动。

2(La4A1102).并联电阻电路中的总电流等于( A )。

(A)各支路电流的和；(B)各支路电流的积；(C)各支路电流的倒数和；(D)各支路电流和的倒数。

3(La4A2103).欧姆定律阐明了电路中( C )。

(A)电压和电流是正比关系；(B)电流与电阻是反比关系；(C)电压、电流和电阻三者之间的关系；(D)电阻值与电压成正比关系。

4(La4A2104).几个电阻的两端分别接在一起，每个电阻两端电压相等，这种连接方法称为电阻的( B )。

(A)串联；(B)并联；(C)串并联；(D)电桥连接。

5(La4A2105).我们把在任何情况下都不发生变形的抽象物体称为( D )。

(A)平衡固体；(B)理想物体；(C)硬物体；(D)刚体。

6(La4A3106).静力学是研究物体在力系(一群力)的作用下，处于( C ) 的学科。

(A)静止；(B)固定；(C)平衡；(D)匀速运动。

7(La4A3107).作用于同一物体上的两个力大小相等、方向相反，且作用在同一直线上，使物体平衡，我们称为( B )。

(A)二力定理；(B)二力平衡公理；(C)二力相等定律；(D)物体匀速运动的条件定理。

8(La4A4108).实验证明，磁力线、电流方向和导体受力的方向，三者的方向( B )。

(A)一致；(B)互相垂直；(C)相反；(D)互相平行。

9(Lb4A1109).挂接地线时，若杆塔无接地引下线时，可采用临时接地棒，接地棒在地面以下深度不得小于( C )。

(A)0.3m；(B)0.5m；(C)0.6m；(D)1.0m。

10(Lb4A1110).在220kV带电线路杆塔上工作的安全距离是( D )。

输电线路习题一．填空题请将正确内容填入下列横线处。

1．架空线路施工常用的工具有：_____、_____、_____、_____、_____和起重葫芦。

2．一般白棕绳的单位允许拉力为_____。

3．钢丝绳由细钢丝捻绕成股，再由_____捻绕而成。

4．滑轮按其滚动轮数分，分为_____和_____，按其使用条件分为_____和_____。

5．抱杆是受压构件，有_____、_____、_____三种。

6．桩锚使用时应_____或_____打入土中。

7．按承载件的不同，起重葫芦可分为_____和_____。

8．混凝土杆具有_____、_____、_____等优点。

9．杆塔按用途可分为_____、_____、_____、_____、_____和_____。

10．为了施工方便，一般_____，然后整体立杆。

11．立杆时，当电杆离地面_____左右时应停止起立，观察工具和绳索的受力情况。

12．架空配电线路中，根据拉线的用途和作用可分为_____、_____、_____、_____、_____、_____、_____。

13．车挡一般离被保护电杆_____处。

14．常见的导线连接方法有_____、_____和_____。

15．进户点低于_____或_____时，需加装进户杆。

16．木质长进户杆在埋入地下前应对_____的一段进行防腐处理。

17．穿墙硬管或PVC管的安装应_____，防止雨水灌入。

18．电力线路运行维护可分为_____和_____。

19．架空线路竣工后，应将_____、_____等技术资料加以管理。

20．混凝土杆杆面有裂纹时，可用_____填缝，然后将_____。

二．单选题下列每题有4个答案，其中只有一个正确答案，请将正确答案填在括号内。

1．滑车又称为（）(A)滑轮; (B)手拉葫芦; (C)手扳葫芦; (D)紧线器。

2．单滑轮用作定滑轮时其作用是（）(A)省力；(B)改变方向；(C)既省力又能改变方向。

输配电及用电工程题库 -回复
一、单项选择题
1.输配电及用电工程中，导线截面积是影响输电线路输送能力的因素之
一，以下关系正确的是（）。

A. 导线截面积减小，输送能力减小
B. 导线截面积增大，输送能力增大
C. 输送能力与导线截面积无关
D. 以上说法均不正确
2.在输配电及用电工程中，为了减小电能的损耗，应采取的措施是
（）。

A. 减小输电导线中的电流
B. 减小输电线的电阻
C. 减小输电线的长度
D. 减小输电线的截面积
3.在输配电及用电工程中，为了提高输电效率，应采取的措施是（）。

A. 提高输电电压
B. 降低输电电压
C. 减小输电电流
D. 增大输电电流
二、多项选择题
1.输配电及用电工程中，影响输电线路电压损失的因素有（）。

A. 输电电流大小
B. 输电线路的长度
C. 输电导线的截面积
D. 输电线路的电阻
E. 输电线路的电感
2.在输配电及用电工程中，为了提高输电效率，可采取的措施有（）。

A. 提高输电电压
B. 降低输电电流
C. 减小输电线的电阻
D. 增大输电线的截面积
E. 减小输电线的长度
三、简答题
1.请简述在输配电及用电工程中，如何减小输电线路的电能损耗？
2.请简述在输配电及用电工程中，如何提高输电效率？。

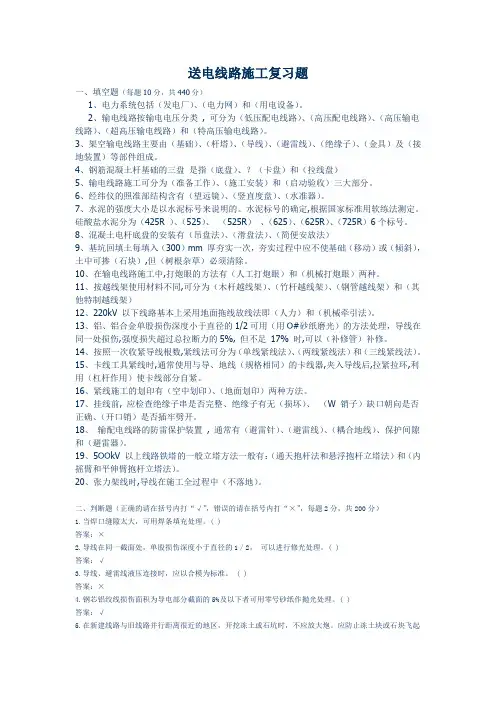

送电线路施工复习题一、填空题（每题10分，共440分）1、电力系统包括（发电厂）、（电力网）和（用电设备）。

2、输电线路按输电电压分类, 可分为（低压配电线路）、（高压配电线路）、（高压输电线路）、（超高压输电线路）和（特高压输电线路）。

3、架空输电线路主要由（基础）、（杆塔）、（导线）、（避雷线）、（绝缘子）、（金具）及（接地装置）等部件组成。

4、钢筋混凝土杆基础的三盘是指（底盘）、？（卡盘）和（拉线盘）5、输电线路施工可分为（准备工作）、（施工安装）和（启动验收）三大部分。

6、经纬仪的照准部结构含有（望远镜）、（竖直度盘）、（水准器）。

7、水泥的强度大小是以水泥标号来说明的。

水泥标号的确定,根据国家标准用软练法测定。

硅酸盐水泥分为（425R ）、（525）、（525R）、（625）、（625R）、（725R）6个标号。

8、混凝土电杆底盘的安装有（吊盘法）、（滑盘法）、（简便安放法）9、基坑回填土每填入（300）mm 厚夯实一次，夯实过程中应不使基础（移动）或（倾斜），土中可掺（石块）,但（树根杂草）必须清除。

10、在输电线路施工中,打炮眼的方法有（人工打炮眼）和（机械打炮眼）两种。

11、按越线架使用材料不同,可分为（木杆越线架）、（竹杆越线架）、（钢管越线架）和（其他特制越线架）12、220kV 以下线路基本上采用地面拖线放线法即（人力）和（机械牵引法）。

13、铝、铝合金单股损伤深度小于直径的1/2可用（用O#砂纸磨光）的方法处理，导线在同一处损伤,强度损失超过总拉断力的5%, 但不足17% 时,可以（补修管）补修。

14、按照一次收紧导线根数,紧线法可分为（单线紧线法）、（两线紧线法）和（三线紧线法）。

15、卡线工具紧线时,通常使用与导、地线（规格相同）的卡线器,夹入导线后,拉紧拉环,利用（杠杆作用）使卡线部分自紧。

16、紧线施工的划印有（空中划印）、（地面划印）两种方法。

17、挂线前, 应检查绝缘子串是否完整、绝缘子有无（损坏）、（W 销子）缺口朝向是否正确、（开口销）是否插牢劈开。

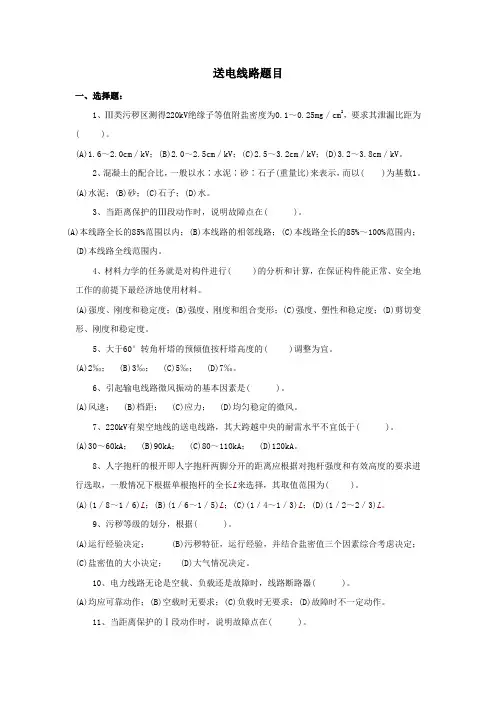

送电线路题目一、选择题：1、Ⅲ类污秽区测得220kV绝缘子等值附盐密度为0.1～0.25mg／cm2，要求其泄漏比距为( )。

(A)1.6～2.0cm／kV；(B)2.0～2.5cm／kV；(C)2.5～3.2cm／kV；(D)3.2～3.8cm／kV。

2、混凝土的配合比，一般以水∶水泥∶砂∶石子(重量比)来表示，而以( )为基数1。

(A)水泥；(B)砂；(C)石子；(D)水。

3、当距离保护的Ⅲ段动作时，说明故障点在( )。

(A)本线路全长的85%范围以内；(B)本线路的相邻线路；(C)本线路全长的85%～100%范围内；(D)本线路全线范围内。

4、材料力学的任务就是对构件进行( )的分析和计算，在保证构件能正常、安全地工作的前提下最经济地使用材料。

(A)强度、刚度和稳定度；(B)强度、刚度和组合变形；(C)强度、塑性和稳定度；(D)剪切变形、刚度和稳定度。

5、大于60°转角杆塔的预倾值按杆塔高度的( )调整为宜。

(A)2‰； (B)3‰； (C)5‰； (D)7‰。

6、引起输电线路微风振动的基本因素是( )。

(A)风速； (B)档距； (C)应力； (D)均匀稳定的微风。

7、220kV有架空地线的送电线路，其大跨越中央的耐雷水平不宜低于( )。

(A)30～60kA； (B)90kA； (C)80～110kA； (D)120kA。

8、人字抱杆的根开即人字抱杆两脚分开的距离应根据对抱杆强度和有效高度的要求进行选取，一般情况下根据单根抱杆的全长L来选择，其取值范围为( )。

(A)(1／8～1／6)L；(B)(1／6～1／5)L；(C)(1／4～1／3)L；(D)(1／2～2／3)L。

9、污秽等级的划分，根据( )。

(A)运行经验决定； (B)污秽特征，运行经验，并结合盐密值三个因素综合考虑决定；(C)盐密值的大小决定； (D)大气情况决定。

10、电力线路无论是空载、负载还是故障时，线路断路器( )。

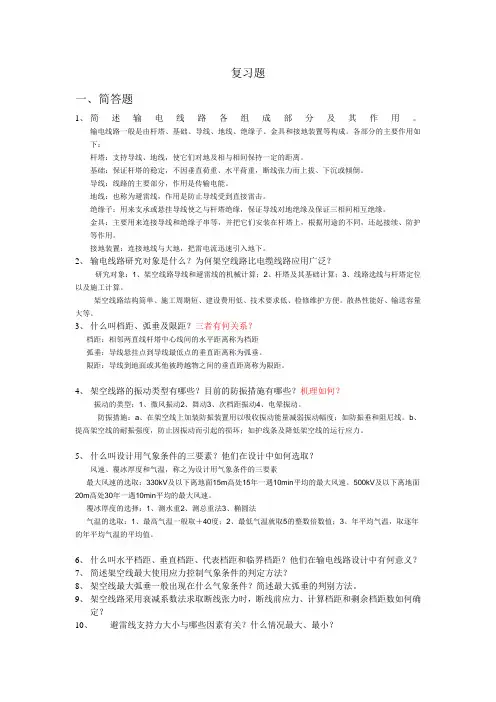

复习题一、简答题1、简述输电线路各组成部分及其作用。

输电线路一般是由杆塔、基础、导线、地线、绝缘子、金具和接地装置等构成。

各部分的主要作用如下：杆塔：支持导线、地线，使它们对地及相与相间保持一定的距离。

基础：保证杆塔的稳定，不因垂直荷重、水平荷重，断线张力而上拔、下沉或倾倒。

导线：线路的主要部分，作用是传输电能。

地线：也称为避雷线，作用是防止导线受到直接雷击。

绝缘子：用来支承或悬挂导线使之与杆塔绝缘，保证导线对地绝缘及保证三相间相互绝缘。

金具：主要用来连接导线和绝缘子串等，并把它们安装在杆塔上，根据用途的不同，还起接续、防护等作用。

接地装置：连接地线与大地，把雷电流迅速引入地下。

2、输电线路研究对象是什么？为何架空线路比电缆线路应用广泛？研究对象：1、架空线路导线和避雷线的机械计算；2、杆塔及其基础计算；3、线路选线与杆塔定位以及施工计算。

架空线路结构简单、施工周期短、建设费用低、技术要求低、检修维护方便。

散热性能好、输送容量大等。

3、什么叫档距、弧垂及限距？三者有何关系？档距：相邻两直线杆塔中心线间的水平距离称为档距弧垂：导线悬挂点到导线最低点的垂直距离称为弧垂。

限距：导线到地面或其他被跨越物之间的垂直距离称为限距。

4、架空线路的振动类型有哪些？目前的防振措施有哪些？机理如何？振动的类型：1、微风振动2、舞动3、次档距振动4、电晕振动。

防振措施：a、在架空线上加装防振装置用以吸收振动能量减弱振动幅度；如防振垂和阻尼线。

b、提高架空线的耐振强度，防止因振动而引起的损坏；如护线条及降低架空线的运行应力。

5、什么叫设计用气象条件的三要素？他们在设计中如何选取？风速、覆冰厚度和气温，称之为设计用气象条件的三要素最大风速的选取：330kV及以下离地面15m高处15年一遇10min平均的最大风速。

500kV及以下离地面20m高处30年一遇10min平均的最大风速。

覆冰厚度的选择：1、测水重2、测总重法3、椭圆法气温的选取：1、最高气温一般取＋40度；2、最低气温就取5的整数倍数值；3、年平均气温，取逐年的年平均气温的平均值。

春查安规输电线路复习题与答案1、机具应由（）操作和使用。

A、班组长B、技术员C、机具管理员D、了解其性能并熟悉使用知识的人员答案：D2、（）起重设备应安置平稳牢固，并应设有制动和逆止装置。

禁止使用制动装置失灵或不灵敏的起重机械。

A、塔式B、门式C、固定式D、移动式答案：D3、整体立、撤杆塔过程中，杆塔起立至（）时，停止牵引，用临时拉线调整杆塔。

A、60°B、70°C、80°D、90°答案：C4、进行220kV地电位带电作业时，人身与带电体间的安全距离为( ) m。

A、1.8B、1.0C、0.7D、0.6答案：A5、安全工器具宜存放在温度为( )℃、相对湿度为( )以下、干燥通风的安全工器具室内。

A、-15～+35℃；80%B、-25～+35℃；80%C、-15～+30℃；60%D、-25～+30℃；60%答案：A6、作业人员应具备必要的安全生产知识，学会紧急救护法，特别要学会( )。

A、创伤急救B、溺水急救C、触电急救D、高空急救答案：C7、检修及基建单位的工作票签发人、工作负责人名单应事先送有关（）备案。

A、发包单位的安质部、建设部B、发包单位的安质部、运维检修部C、设备运维管理单位、调度控制中心D、发包单位的建设部、运维检修部答案：C8、杆塔分解组立时，提升抱杆时应逐节提升，禁止提升（）。

A、过慢B、过快C、过低D、过高答案：D9、钢丝绳端部用绳卡固定连接时，绳卡间距不应小于钢丝绳直径的（）倍。

A、3；B、4；C、5；D、6答案：D10、线路一级动火工作票的有效期为（）h，线路二级动火工作票的有效期为（）h。

动火作业超过有效期限，应重新办理动火工作票。

A、36；72B、24；72C、36；120D、24；120答案：D11、为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，（），制定本规程。

A、结合电力行业特点B、根据工作实际C、结合电力生产的实际D、为满足现场需要答案：C12、使用单梯工作时，梯与地面的斜角度为（）左右。

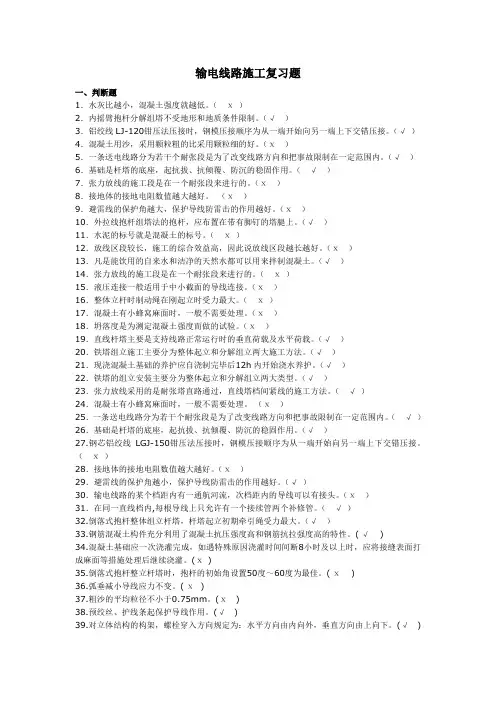

输电线路施工复习题一、判断题1．水灰比越小，混凝土强度就越低。

（ⅹ）2．内摇臂抱杆分解组塔不受地形和地质条件限制。

（√）3．铝绞线LJ-120钳压法压接时，钢模压接顺序为从一端开始向另一端上下交错压接。

（√）4．混凝土用沙，采用颗粒粗的比采用颗粒细的好。

（ⅹ）5．一条送电线路分为若干个耐张段是为了改变线路方向和把事故限制在一定范围内。

（√）6．基础是杆塔的底座，起抗拔、抗倾覆、防沉的稳固作用。

（√）7．张力放线的施工段是在一个耐张段来进行的。

（ⅹ）8．接地体的接地电阻数值越大越好。

（ⅹ）9．避雷线的保护角越大，保护导线防雷击的作用越好。

（ⅹ）10．外拉线抱杆组塔法的抱杆，应布置在带有脚钉的塔腿上。

（√）11．水泥的标号就是混凝土的标号。

（ⅹ）12．放线区段较长，施工的综合效益高，因此说放线区段越长越好。

（ⅹ）13．凡是能饮用的自来水和洁净的天然水都可以用来拌制混凝土。

（√）14．张力放线的施工段是在一个耐张段来进行的。

（ⅹ）15．液压连接一般适用于中小截面的导线连接。

（ⅹ）16．整体立杆时制动绳在刚起立时受力最大。

（ⅹ）17．混凝土有小蜂窝麻面时，一般不需要处理。

（ⅹ）18．坍落度是为测定混凝土强度而做的试验。

（ⅹ）19．直线杆塔主要是支持线路正常运行时的垂直荷载及水平荷载。

（√）20．铁塔组立施工主要分为整体起立和分解组立两大施工方法。

（√）21．现浇混凝土基础的养护应自浇制完毕后12h内开始浇水养护。

（√）22．铁塔的组立安装主要分为整体起立和分解组立两大类型。

（√）23．张力放线采用的是耐张塔直路通过，直线塔档间紧线的施工方法。

（√）24．混凝土有小蜂窝麻面时，一般不需要处理。

（ⅹ）25．一条送电线路分为若干个耐张段是为了改变线路方向和把事故限制在一定范围内。

（√）26．基础是杆塔的底座，起抗拔、抗倾覆、防沉的稳固作用。

（√）27.钢芯铝绞线LGJ-150钳压法压接时，钢模压接顺序为从一端开始向另一端上下交错压接。

2013年度国家电网公司智能输变电工程设计专业调考试题（线路卷）一选择题（单选6题,每题2分；多选6题，每题4分,总计36分）1.（单选）35~66kV导线与树木(考虑自然生长高度）之间最小垂直距离应保持在（ C ）及以上。

(《66kV及以下架空电力线路设计规范》GB 50061-2010 第12.0.11条 P34）A。

3.0m B.3.5m C。

4.0m D。

4.5m2.(单选）在爆炸性气体环境1区内，电缆线路严禁或不应有( D ）接头。

(《爆炸和火灾危险环境电力装置设计规范》GB 50058-1992 第2.5.10条 P27）A. 两个以上 B。

三个以上 C.四个以上 D.中间3.（单选）35～66kV导线与公园、绿化区或防护林带树木之间最小垂直距离,在计算最大风偏情况下，应保持在（ B )及以上。

(《66kV及以下架空电力线路设计规范》GB 50061-2010 第12.0。

12条 P34)A. 3.0mB.3。

5m C。

4。

0m D。

4。

5m4。

（单选）35～66kV导线与果树、经济作物或城市灌木之间最小垂直距离，在计算最大弧垂情况下，应保持在（ B ）及以上。

（《66kV及以下架空电力线路设计规范》GB 50061-2010 第12.0。

13条 P34）A. 3。

0mB.3。

5mC.4。

0mD.4.5m5.（单选）实施阻火分隔的技术特性,除通向主控室、厂区围墙或长距离隧道中按通风区段分隔的阻火墙部位应设置防火门外,其他情况下，有防止窜燃措施时可不设防火门。

防窜燃方式，可在阻火墙紧靠两侧不少于（ C )m区段所有电缆上施加防火涂料、包带或设置挡火板等.（《电力工程电缆设计规范》GB 50217—2007 第7.0。

3条 P45）A.2B.1.5 C。

1 D.2。

56.（单选)直埋敷设的电缆与铁路、公路或街道交叉时，应穿保护管，保护范围应超出路基、街道路面两边以及排水沟边（ A ）以上。

输配电及用电工程题库
一、选择题
1. 下列属于输电线路常用的导线材料是：
A. 铝合金导线
B. 纯铜导线
C. 钢芯铝绞线
D. 铝钢绞线
2. 以下哪种绝缘材料是常用的输电线路绝缘材料：
A. 胶皮
B. 橡胶
C. PVC
D. 电气纸
3. 下列哪种绝缘材料适用于超高压输电线路：
A. 胶皮
B. 油纸
C. 沥青纸
D. 陶瓷
4. 变电站主要用于实现下列哪项功能：
A. 输电线路之间的电压转换
B. 电能的分配与控制
C. 输电线路的延长
D. 电能的发电
二、填空题
1. 高压变电站的馈线一般采用______方式连接。

2. 输电线路中，对电能进行转换的设备是______。

3. 在输电线路中，中性点通常采用______连接。

三、判断题
1. 输电线路中，电缆绝缘材料常用橡胶和胶皮。

（错）
2. 低压变电站不进行电能的转换和分配，只用于电能发电。

（错）
四、简答题
1. 简述变电站的作用及工作原理。

2. 什么是输电线路的杆塔，其作用是什么？
五、解答题
1. 请列举三种常见的输电线路故障并简述可能的原因和解决方法。

2. 请解释电能的传输过程中可能遇到的功率损耗和其影响。

送电线路工（理论）复习题与答案一、单选题（共50题，每题1分，共50分）1、相分裂导线同相子导线弧垂允许偏差值应符合下列规定：220kV为（）mm。

A、80B、60C、50D、70正确答案：A2、大气特别严重污染地区，离海岸盐场1km以内，离化学污染源和炉烟污秽300m以内的地区。

属于（）级污秽等级。

A、IVB、IIIC、IID、I正确答案：A3、兆欧表又称（）。

A、绝缘电阻表B、万用表C、接地摇表D、欧姆表正确答案：A4、直线杆塔用符号（）表示。

A、NB、JC、ZD、K正确答案：C5、下列（）的连接方式称为保护接地。

A、将电气设备外壳与中性线相连B、将电气设备外壳与接地装置相连C、将电气设备外壳与其中一条相线相连D、将电气设备的中性线与接地线相连正确答案：B6、电阻和电容串联的单相交流电路中的有功功率计算公式是（）。

A、P=UIB、P=UisinφC、P=SsinφD、P=Uicosφ正确答案：D7、关于等效变换说法正确的是（）。

A、等效变换只保证变换的外电路的各电压、电流不变B、等效变换是说互换的电路部分一样C、等效变换对变换电路内部等效D、等效变换只对直流电路成立正确答案：A8、正弦交流电的平均值等于（）倍最大值。

A、2/πB、2C、π／2D、0.707正确答案：A9、GB50233-2014《110kV~750kV架空输电线路施工及验收规范》中规定，500kV线路双立柱杆塔横担在主柱连接处高差允许偏差值（‰）A、2B、3C、4D、5正确答案：A10、在220kV线路直线上，用火花间隙测试零值绝缘子，当在一串中已测出（）零值绝缘子时，应停止对该串继续测试。

A、2只B、4只C、5只D、3只正确答案：C11、杆塔基坑回填时，坑口的地面上应筑防沉层，防沉层高度宜为（）。

A、300～400mmB、200～300mmC、100～200mmD、300～500mm正确答案：D12、架线后，直线钢管电杆的倾斜不超过杆高的（），转角杆组立前宜向受力反侧预倾斜。

送配电线路工（配电）-中级工复习题及答案一、单选题（共44题，每题1分，共44分）1.开具后的票据存根联应（）装订成册，并按规定年限妥善保管，未经许可不得擅自销毁。

A、按使用人B、按顺序号C、随意D、按月正确答案：B2.在Word的编辑状态下,文档中有一行被选择,当按下【Delete】键后()。

A、删除了插入点所在行B、删除了被选择的一行C、删除被选择行及其之后的内容D、删除了插入点及其前后的内容正确答案：B3.出厂试验时，10kV真空断路器断口间交流耐压值为（）。

A、20kVB、10kVC、33.6kVD、42kV正确答案：D4.工作负责人对工作票所列工作任务确认不能按批准期限完成，第一种工作票应在工作批准期限前（），由工作负责人向调度值班员申请输延期手续。

A、1小时B、半小时C、2小时D、3小时5.依据南网公司《电气工作票技术规范（线路部分）》3.2规定，运行状态：是指（）。

A、线路只要有一侧开关及刀闸在合闸位置，线路带有标称电压的状态。

B、线路两侧开关、刀闸都在合闸位置，线路全部处于不带电状态。

C、线路两侧开关、刀闸都在断开位置，线路全部处于不带电状态。

D、线路两侧开关、刀闸一侧在合闸位置，线路全部处于带电状态。

正确答案：A6.6～10kV的配电变压器，应采用（）来进行防雷保护。

A、火花间隙B、避雷针C、避雷器D、避雷线正确答案：C7.甲公司为纺织企业，有从业人员500人；乙公司为危险化学品生产企业，有从业人员150人；丙公司为食品生产企业，有从业人员的95人；丁公司为建筑施工企业，有从业人员85人，根据《安全生产法》，（）应当配备专职或者兼职的安全生产管理人员。

A、甲公司B、丁公司C、丙公司D、乙公司正确答案：C8.相同长度、相同截面积不同材料的导体，电阻率较大的导体的电阻（）。

A、一样大B、较小C、较大D、无法比较9.真空断路器是以在真空中熄弧为特点，但不是在任何真空度下都可以，必须在某一定真空度范围内才具有良好的绝缘和灭弧性能。

第一章1.输电线路的任务是什么？有几种电压等级？答：输电线路的任务是：输送电能，并联络各发电厂、变电所使之并列运行，实现电力系统联网。

目前我国输电线路的电压等级有35kV 、66kV 、110kV 、（154kV ）、220kV 、330kV 、500kV 、750kV 、1000kV 。

2.架空输电线路主要由哪几部分组成？各部分有何作用？ 答：架空输电线路主要由导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础以及接地装置等部分组成。

1）导线用以传导电流，输送电能；2）地线又称避雷线，主要作用是防止雷电直击导线，同时在雷击杆塔时起分流作用，对导线起耦合和屏蔽作用，降低导线上的感应过电压；3）绝缘子用来支持或悬挂导线和地线，保证导线与杆塔间不发生闪络，保证地线与杆塔间的绝缘；4）线路金具种类繁多，用途各不相同，在输电线路中有连接、保护等作用。

通常承受较大的荷载，保证良好的电气性能；5）杆塔用来支持导线、地线及其它附件，使导线以及地线之间彼此保持一定的安全距离，并保证导线对地面、交叉跨越物或其他建筑物等具有允许的安全距离，拉线用来平衡杆塔的横向荷载和导线张力，减少杆塔根部的弯矩；6）杆塔基础的作用是支承杆塔，传递杆塔所受荷载至大地；7）接地装置的作用是导泄雷电流入地，保证线路具有一定的耐雷水平。

第二章1.何为气象条件三要素？各对架空线路有何影响？ 答：气象条件三要素是：风、覆冰和气温。

①风作用于架空线上形成风压，产生水平方向上的荷载。

风速越高，风压越大，风载荷也就越大。

②风载荷使架空线的应力增大，杆塔产生附加弯矩，会引起断线、倒杆事故。

③微风可以引起架空线的振动，使其疲劳破坏断线。

大风可以引起架空线不同步摆动，特殊条件下会引起架空线舞动，造成相间闪络，甚至产生鞭击。

④风还使悬垂绝缘子串产生偏摆，可造成带电部分与杆塔构件间电气间距减小而发生闪络。

覆冰是一定气象条件下架空线和绝缘子串上出现的冰、霜、雨淞和积雪的通称。

复习题一．判断题1.输电线路跨越铁路和公路时。

一个档距内每根导线允许有一个接头。

×2.绝缘子的主要作用是支持和固定导线。

×3.目前广泛应用钢芯铝绞线是因为铝比铜的导电系数高。

×4.导线的材料一般是铜、铝、钢和铝合金等。

√5.钢芯铝绞线耐化学腐蚀性能好，被广泛使用于沿海地区。

√6.不同金属、不同规格、不同绞向的导线，严禁在档距内连接。

√7.架空导线通过山区林区时，需要砍伐通道。

√8.对不妨碍线路巡视、维修的果林可以不砍伐线路通道。

√9.运行环境对架空线路的基本要求之一是其能耐受沿线恶劣气象条件的考验。

√10.架空线路装设了避雷线后就可消除雷电对线路的危害。

×11.线路架设避雷线良好接地时，才能有效的预防雷电对线路的危害。

√12.土壤电阻率与杆塔接地电阻值大小成反比。

×13.当接地体全部打入地下后，应在四周用土壤埋入但不需夯实。

×14.风越大越容易引起导线和避雷线的振动。

×15.运行架空输电线路的故障大多为季节性故障。

×16.防振锤主要用于防高频，阻尼线则主要用于防低频振动。

×17.防覆冰措施“五字方针”中，“防”主要是指涂防覆冰涂料。

×18.运行线路接地电阻越低，发生反击跳闸的可能性越大。

×19.运行线路保护角越小，发生绕击跳闸的可能性越大。

×20.测量杆塔接地电阻选择在雨季，测量值比较精确。

×21.所谓巡线就是巡线人员对线路运行包括杆塔、导线、绝缘子、拉线等状况进行检查。

√22.采用火花间隙法带电测量绝缘子时放电间隙无放电声，则判定为零值绝缘子。

√23.两个导电部分之间，沿绝缘表面的最短距离称为爬电距离。

√24.用分布电压法带电测量绝缘子，如果被测绝缘子的测量值低于标准值的70%，则该绝缘子有缺陷。

×25.导线连接良好时，其接头部分的电阻值比同样长度导线的电阻大。

⾼压直流输电复习题及答案⼀、1.两端直流输电系统怎样构成的，有哪些主要部分？主要构成：整流站，逆变站和直流输电线路三部分。

2.两端直流输电系统的类型有哪些，系统接线⽅式如何？单极系统双极系统背靠背系统3.直流输电的优点是什么？●直流输电架空线路只需正负两极导线、杆塔结构简单、线路造价低、损耗⼩；●直流电缆线路输送容量⼤、造价低、损耗⼩、不易⽼化、寿命长，且输送举例不受限制；●直流输电不在交流输电的稳定问题，有利于远距离⼤容量送电；●采⽤直流输电实现电⼒系统之间的⾮同步联⽹；●直流输电输送的有功功率和换流器消耗的⽆功功率均可由控制系统进⾏控制，可以改善交流系统的运⾏性能；●在直流电的作⽤下，只有电阻起作⽤，电感电容均不起作⽤，可很好的利⽤⼤地这个良好的导电体；●直流输电可⽅便进⾏分期建设、增容扩建，有利于发挥投资效益；●输送的有功、⽆功功率可以⼿动或⾃动⽅式进⾏快速控制，有利于电⽹的经济运⾏合现代化管理。

4.直流输电的缺点是什么？●直流输电换流站⽐交流变电所的设备多、结构复杂、造价⾼、损害⼤、运⾏费⽤⾼、可靠性也差；●换流器对交流侧来说，除了负荷（在整流站）或电源（在逆变站）是⼀个谐波电流源以外，还是⼀个谐波电流源，会畸变交流电流波形，需装设交流滤波器；换流器对⾄直流侧来说，除了是电源（在整流站）或负荷（在逆变站）以外，它还是⼀个谐波电压源，它会畸变电压波形，在直流侧需装设平波电抗器合直流滤波器；●晶闸管换流器在就进⾏换流时需消耗⼤量的⽆功功率，在换流站需装设⽆功补偿设备；●直流输电利⽤⼤地（海⽔）为回路⽽带来⼀些技术问题；●直流断路器没有电流过零可以利⽤，灭弧问题难以解决。

5.直流输电的应⽤有哪些？●远距离⼤容量输电●电⼒系统联⽹●直流电缆送电●现有交流输电线路的增容改造●轻型直流输电6.直流输电的⼯程⽬前有哪些？其输送距离、输送电压等级、输送容量各为多少？两端换流站各为哪⾥？⾈⼭直流输电⼯程输送距离54km，输送电压等级±100kv，输送容量为100MW，整流站在浙江省宁波附近的⼤碶镇，逆变站在⾈⼭本岛的鳌头浦；葛洲坝——南桥直流输电⼯程，距离1045km，电压等级±500kv，容量1200MW，整流站在葛洲坝⽔电站附近的葛洲坝换流站，逆变站在上海南桥换流站；天⽣桥——⼴州直流输电⼯程，距离960km，电压等级±500kv，容量1800MW，整流站在天⽣桥⽔电站附近的马窝换流站，逆变站在⼴州的北郊换流站；嵊泗直流输电⼯程，距离66.2km，电压等级±50kv，容量6MW，可以双向送电，整流站在上海的芦潮港换流站，逆变站在嵊泗换流站；三峡——常州直流输电⼯程，距离860km，电压等级±500kv，容量3000MW，整流站在三峡电站附近的龙泉换流站，逆变站在江苏常州的政平换流站；三峡——⼴东直流输电⼯程，距离880km，电压等级±500kv，容量3000MW，整流站在湖北荆州换流站，逆变站在⼴东的惠州换流站；贵州——⼴东直流输电⼯程，距离960km，电压等级±500kv，容量3000MW，整流站在贵州安顺换流站，逆变站在⼴东的肇庆换流站；灵宝背靠背直流输电⼯程，电压等级120kv，容量360MW，；⼋、1.换流站过电压保护装置经历了哪三个阶段？经历了保护间隙、碳化硅有间隙避雷器，⾦属氧化物⽆间隙避雷器2.直流避雷器与交流避雷器运⾏条件和⼯作原理的差别是什么？(1)交流避雷器可以利⽤电流⾃然过零的时机来切断续流，⽽直流避雷器没有电流过零可以利⽤，因此灭弧较为困难；(2)直流输电系统中电容元件远⽐交流系统多，换流站避雷器的通流容量要⽐常规交流避雷器⼤得多；(3)正常运⾏时直流避雷器的发热较严重(4)某些直流避雷器的两端均不接地；(5)直流避雷器外绝缘要求⾼3.对直流避雷器的技术要求？要求：⾮线性好，灭弧能⼒强，通流容量⼤，结构简单，体积⼩，耐污性能好4.避雷器芯⽚导通的三个阶段是什么？第⼀阶段为低电场下的绝缘特性；第⼆阶段为中电场下避雷器的限压特性；第三阶段为⾼电场强度下的导通特性5.氧化锌避雷器性能的基本参数有哪些？避雷器参考电压U ref，避雷器参考电流I ref，避雷器额定放电电流，避雷器保护残压U res，避雷器保护特性，避雷器连续运⾏电压6.直流输电换流站过电压保护和绝缘配合的⽬的是什么？⽬的是寻求⼀种避雷器配置合参数选择⽅案，保证换流站所以设备在正常运⾏、故障期间及故障后的安全，并使得全系统的费⽤最省。
