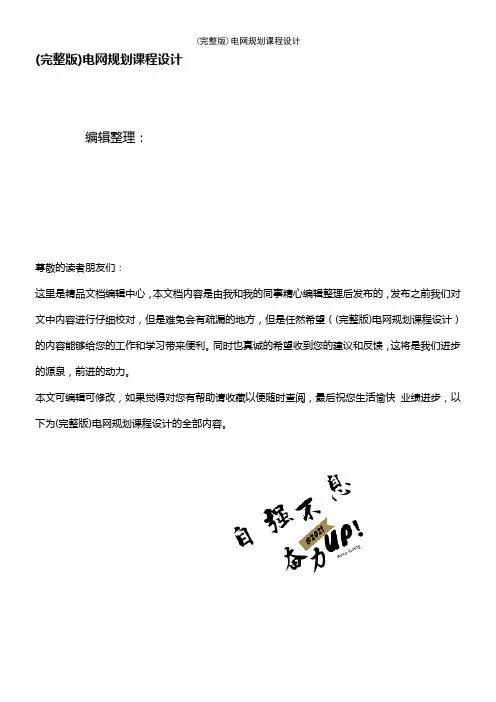

(完整版)电网规划课程设计编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)电网规划课程设计）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)电网规划课程设计的全部内容。

（完整版）电网规划课程设计编辑整理:张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望 (完整版）电网规划课程设计这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力.本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步,以下为〈(完整版）电网规划课程设计〉这篇文档的全部内容。

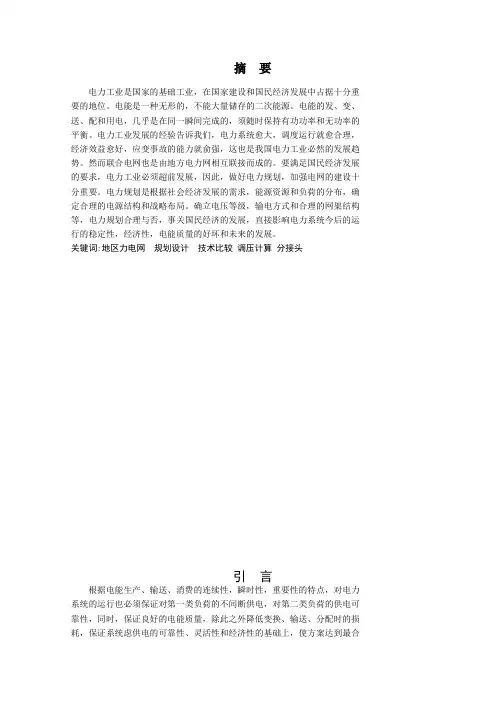

摘要电力工业是国家的基础工业,在国家建设和国民经济发展中占据十分重要的地位。

电能是一种无形的，不能大量储存的二次能源。

电能的发、变、送、配和用电，几乎是在同一瞬间完成的,须随时保持有功功率和无功率的平衡。

电力工业发展的经验告诉我们,电力系统愈大，调度运行就愈合理，经济效益愈好，应变事故的能力就俞强，这也是我国电力工业必然的发展趋势。

然而联合电网也是由地方电力网相互联接而成的。

要满足国民经济发展的要求，电力工业必须超前发展，因此，做好电力规划，加强电网的建设十分重要。

电力规划是根据社会经济发展的需求，能源资源和负荷的分布,确定合理的电源结构和战略布局。

确立电压等级，输电方式和合理的网架结构等，电力规划合理与否，事关国民经济的发展，直接影响电力系统今后的运行的稳定性，经济性，电能质量的好坏和未来的发展.关键词：地区力电网规划设计技术比较调压计算分接头引言根据电能生产、输送、消费的连续性,瞬时性，重要性的特点，对电力系统的运行也必须保证对第一类负荷的不间断供电,对第二类负荷的供电可靠性，同时，保证良好的电能质量,除此之外降低变换、输送、分配时的损耗,保证系统虑供电的可靠性、灵活性和经济性的基础上，使方案达到最合理化。

目录情况说明书一、问题重述 (1)二、模型假设与符号说明 (1)三、问题分析 (2)四、数据预处理与分析 (3)五、判定控制条件 (5)六、判定最大弧垂气象 (6)七、计算各气象条件下应力和弧垂 (7)八、计算安装曲线 (9)九、应力弧垂曲线与安装曲线·················错误!未定义书签。

十、感言··························错误!未定义书签。

十一、参考文献·······················错误!未定义书签。

十二、附录·························错误!未定义书签。

一、问题重述问题背景《架空输电线路设计》这门课程是输电专业大三的第一门专业课，其内容繁复，需要通过输电线路课程设计这门课来巩固相关知识。

应力弧垂曲线表示了各种气象条件下架空线应力和有关弧垂随档距的变化，而安装曲线表示了各种可能施工温度下架空线在无冰、无风气象下的弧垂随档距变化情况，此两类曲线极大方便了工程上的使用。

输电线路课程设计一、课程目标知识目标：1. 让学生掌握输电线路的基本概念、组成和分类。

2. 让学生了解输电线路的电气参数，如电阻、电抗、电容等，并理解它们对电力系统的影响。

3. 使学生了解输电线路的故障类型及其原因，如短路、接地故障等。

4. 让学生掌握输电线路的运行维护、检修方法和安全防护措施。

技能目标：1. 培养学生运用所学知识分析、解决实际输电线路问题的能力。

2. 培养学生设计简单输电线路的能力，并能进行基本的参数计算。

3. 培养学生运用专业软件进行输电线路仿真分析的能力。

情感态度价值观目标：1. 培养学生对输电线路及相关领域工作的兴趣，激发他们的求知欲。

2. 培养学生严谨、细致的学习态度，养成良好的学习习惯。

3. 增强学生的团队合作意识，培养他们在实际工作中与他人协作的能力。

4. 培养学生的安全意识，使他们认识到输电线路安全运行的重要性。

本课程针对高年级学生，具有较强的理论性和实践性。

结合学生特点，课程目标注重知识掌握、技能培养和情感态度价值观的塑造。

通过本课程的学习，使学生能够更好地理解和应用输电线路知识，为未来从事电力系统及相关领域工作打下坚实基础。

同时，课程目标分解为具体的学习成果，便于后续教学设计和评估。

二、教学内容1. 输电线路基本概念：介绍输电线路的定义、组成、分类及其在电力系统中的作用。

教材章节：第一章 输电线路概述2. 输电线路电气参数：讲解电阻、电抗、电容等电气参数的计算方法及其对电力系统的影响。

教材章节：第二章 输电线路的电气参数3. 输电线路故障分析：分析短路、接地故障等常见故障类型及其原因。

教材章节：第三章 输电线路故障分析4. 输电线路运行与维护：介绍输电线路的运行维护、检修方法、安全防护措施及注意事项。

教材章节：第四章 输电线路的运行与维护5. 输电线路设计：讲解输电线路设计的基本原则、流程和参数计算。

教材章节：第五章 输电线路设计6. 输电线路仿真分析：运用专业软件进行输电线路仿真分析，培养学生的实际操作能力。

（拷的学长的，给大家共享下，错的地自己改改）《架空输电线路施工》课程设计专业：输电线路工程班级学号：2009148205姓名：。

指导老师：江老师三峡大学电气与新能源学院2013年1月目录1 任务书―――――――――――――――――――12 组织施工案―――――――――――――――― 2 2.1课题来源――――――――――――――――― 2 2.2施工案选择――――――――――――――――3 2.3现场布置――――――――――――――――――3 2.4组立程序――――――――――――――――――6 2. 5注意事项―――――――――――――――――10 2.6力学计算――――――――――――――――――10 3施工设备工器具需求―――――――――――――154 施工人员需求――――――――――――――――185 参考书目――――――――――――――――――20第二部分组织施工案2．1课题来源：此次课程设计的杆塔是220KV—Z1型塔，送变电工程公司曾经采用单抱杆分解组立，杆塔呼称高度为27m,重量5745Kg,最大段重量1048Kg,其他尺寸见杆塔示意图1如下：2．2组立案选择：此杆塔是输电线路中比较常见的杆塔，组立的法比较多，参考书目一后，先拟定以下案：1）座腿式抱杆整体组立杆塔，其特点式进行杆塔整体施工布置时使抱杆固定座落在位于上部的两个塔腿，其抱杆根部能够随着铁塔的起立而转动。

抱杆的制造、运输、布置、拆移都比较便；施工设计计算简单。

2）倒落式抱杆整立杆塔，首先在地面把组装好，然后使用倒塔式“人字形”抱杆进行起吊。

3）普通大型吊车组立杆塔。

图14）可以采用冲天抱杆、“士字形”型抱杆进行组立。

5）外拉线抱杆分解组立杆塔，5）拉线分解组塔，采用双吊起立，效率高。

以上案都可以进行组立此塔，此次设计采用外拉线单抱杆组立铁塔，其大致思路如下：在抱杆头部挂有滑轮，通过穿入滑轮的钢绳可以起吊塔材，使其能够固定在铁塔主材之上，随着塔的组装增高，抱杆也随着增高，根部有以尾绳，直至整个铁塔组立完毕，再将抱杆落回地面。

电力工程设计手册20 架空输电线路设计随着社会的不断发展，电力工程在各个领域中起着至关重要的作用。

在电力系统中，架空输电线路是一种常见的输电方式，具有输电量大、建设周期短、运行成本低等优点。

架空输电线路的设计尤为重要。

本文将从架空输电线路设计的相关原理、要点和注意事项等方面展开讨论。

一、架空输电线路设计的原理1. 架空输电线路的作用架空输电线路是传送电能的重要工具，通过架设在电力塔上的导线来传输电能。

它起着将发电厂产生的电能传送至各个用电单位的作用，是电力系统中不可或缺的一部分。

2. 架空输电线路的基本原理架空输电线路的设计原理是利用电场的作用，通过导线上的电荷流动来传输电能。

在输电线路中，电流是通过导线上的电荷流动来传输的，而电压是通过电场来传输的。

在架空输电线路的设计中，需要考虑导线的材质、截面积等因素，以及电压的平衡和稳定等问题。

二、架空输电线路设计的要点1. 导线的选择在架空输电线路设计中，导线的选择至关重要。

首先需要考虑的是导线的材质，常见的有铝合金、钢芯铝、铜等，不同材质的导线在输电能力、价格等方面有差异，需要根据具体情况进行选择。

其次是导线的截面积，截面积越大，导线的输电能力越大，但成本也更高，需要综合考虑。

2. 支持结构的设计架空输电线路需要固定在电力塔上，因此支持结构的设计也是极为重要的。

支持结构需要考虑承载能力、稳定性等因素，以确保输电线路的安全和稳定运行。

3. 绝缘设计由于架空输电线路需要跨越大片区域，因此在设计中需要考虑绝缘问题，以防止因树木、建筑物等外界因素导致的短路、断电等问题。

因此绝缘设计也是架空输电线路设计中不可缺少的一环。

三、架空输电线路设计的注意事项1. 环境因素的考虑在架空输电线路的设计中，需要充分考虑当地的环境因素，如气候、地形、自然灾害等，以确保输电线路能够在各种复杂条件下稳定运行。

2. 安全性的保障架空输电线路设计需要充分考虑安全性问题，包括设计的稳定性、可靠性等方面，以确保输电线路能够长期稳定运行，不会对周围环境和人员造成危害。

输电线路设计基础课程设计一、背景输电线路是电力系统的重要组成部分，承担了电力传输的重任。

为了提高学生对输电线路设计的理解和实践能力，本课程设计旨在通过理论学习和实践操作，使学生掌握输电线路设计基础知识和实用技能。

二、课程目标1.掌握输电线路的基本概念、设计方法和规范标准；2.了解输电线路的结构、材料和工艺要求；3.掌握输电线路的设计流程和计算方法；4.能够使用国际通用的电力输配电设计软件进行实际操作；5.能够解决输电线路设计中的常见问题和挑战。

三、课程内容1. 输电线路基本概念1.1 输电线路的定义和分类； 1.2 输电线路的组成和特点； 1.3 输电线路的基本参数和单位。

2. 输电线路设计方法和规范标准2.1 输电线路的设计流程和流程控制； 2.2 输电线路的主要计算方法和公式；2.3 输电线路设计的规范标准和要求。

3. 输电线路结构、材料和工艺3.1 输电线路的结构和构成； 3.2 输电线路中常用材料的特点和应用； 3.3输电线路工艺要求和注意事项。

4. 输电线路计算和实例分析4.1 输电线路的设计计算方法和步骤； 4.2 输电线路的实例分析和问题解决。

5. 输电线路设计软件操作实践5.1 输电线路设计软件的功能和使用； 5.2 调整输电线路设计参数，验证计算结果的正确性。

四、教学方法1.理论教学：讲授输电线路设计的相关理论知识，帮助学生掌握设计方法和计算公式。

2.实验操作：通过使用电力输配电设计软件进行实际操作，深入理解输电线路设计方法和步骤。

3.课堂讲解与案例分析：结合实例，讲解输电线路的设计流程和解决常见问题的方法。

五、考核方式1.平时表现 (30%)：包括听课情况、作业完成情况、课堂发言等。

2.期末考试 (70%)：以闭卷考试方式进行，考察学生对输电线路设计相关知识的掌握程度。

六、参考资料1.电力线路工程（第四版)，雷沛鸣、李学友主编，中国电力出版社；2.电力输配电系统设计手册，方林、易红主编，机械工业出版社；3.输电线路设计手册，文栓勇、郝伯勋主编，贵州大学出版社；以上资料仅供参考，不作为本课程考核内容。

《架空输电线路设计》课程设计任务书一．设计任务制作某线路导线和地线的应力弧垂曲线和安装曲线二．已知条件1.气象条件全国典型气象3区（最低气温月的日平均气温可较最低气温偏高5’C取值）其中年均气温本次设计参考下表区值最低气温－40 －20 －10年均气温－5 ＋10 ＋152.导线规格LGJ－240/30 （GB1179－83）3.电压等级100KV4.导线悬垂绝缘子长度1747MM5.杆塔形式；参考文献【2】附录B图B－2（b）6.一般地线三．主要类容和要求1.按三要素将各种气象条件数据整理成表格。

计算应力弧垂曲线所需起先条件；最大风速，覆冰有风，覆冰无风，最低气温，年均气温，最高气温，内过电压，外过有风，外过无风，安装有风，事故气象等。

2.选配地线；查取导线和地线的有关参数，并整理成表格；选取安全系数，计算许应力和年均许用应力。

3.计算导线和地线在各种气象条件下的比载值。

要求给出所用公式，各量的单位，系数的出处，并要有带入数据的步骤，计算结果整理成表。

4.分别计算导线和地线的临界档距，判定各自的控制条件及其作用个档距范围。

5.判定导线的最大弧垂气象。

6.计算档距范围30－800mm，间隔50m,必须计算有效临界档距处的额值。

弧垂曲线只做最大弧垂和外过无风两条。

7.计算导线安装曲线（考虑初伸长），并按比例绘制在坐标纸上。

温度范围；最低气温至最高气温，间隔5摄氏度。

建议制成百米弧垂安装曲线图。

÷8.按控制档距选配地线的应力。

9.效验地线控制条件下的应力。

若超限，计算需要的地线支架高度（注意去除导线悬垂绝缘子长度）。

10.以选配的地线为已知状态，计算有关气象条件下的地线应力和弧垂，按比例在坐标纸上绘制地线应力弧垂曲线。

11.计算地线百米弧垂安装曲线(考虑初伸长)，并按比例绘制在坐标纸上。

温度范围；最低气温至最高气温，间隔5摄氏度四设计时间2周五说明1.为简明起见，各计算结果应尽量采用表格表示。

摘要电力工业是国家的基础工业，在国家建设和国民经济发展中占据十分重要的地位。

电能是一种无形的，不能大量储存的二次能源。

电能的发、变、送、配和用电，几乎是在同一瞬间完成的，须随时保持有功功率和无功率的平衡。

电力工业发展的经验告诉我们，电力系统愈大，调度运行就愈合理，经济效益愈好，应变事故的能力就俞强，这也是我国电力工业必然的发展趋势。

然而联合电网也是由地方电力网相互联接而成的。

要满足国民经济发展的要求，电力工业必须超前发展，因此，做好电力规划，加强电网的建设十分重要。

电力规划是根据社会经济发展的需求，能源资源和负荷的分布，确定合理的电源结构和战略布局。

确立电压等级，输电方式和合理的网架结构等，电力规划合理与否，事关国民经济的发展，直接影响电力系统今后的运行的稳定性，经济性，电能质量的好坏和未来的发展。

关键词:地区力电网规划设计技术比较调压计算分接头引言根据电能生产、输送、消费的连续性，瞬时性，重要性的特点，对电力系统的运行也必须保证对第一类负荷的不间断供电，对第二类负荷的供电可靠性，同时，保证良好的电能质量，除此之外降低变换、输送、分配时的损耗，保证系统虑供电的可靠性、灵活性和经济性的基础上，使方案达到最合理化。

保证良好的电能质量和较好的经济效益运行的经济性也极为重要。

于是在规划电力网时应该根据各个负荷点对电能要求的不同和保证运行的灵活和操作时的安全来选择合适的接线方式和合理的电压等级。

在选择电网设计方案时，首先考虑系统对负荷供电的可靠性，在保证供电可靠性的基础上，对供电的灵活性和经济性进行设计和规划。

为保证供电的可靠性，对有一类负荷的负荷点采用双回或环网供电。

对于灵活性，系统主要通过变电所的接线来实现。

在本电网设计中，电压中枢点是变电所，故通过调节变电所的电压来实现电压调整。

总之：进行电网规划设计时，要根据当地地理条件，合理选泽方案，综合考虑。

目录1. 设计任务和原始资料 (1)1.1 设计任务 (1)1.2 原始资料 (1)2. 电网初步方案的拟定与比较 (2)2.1 电力电量平衡计算 (2)2.2. 供电电压等级的确定 (3)2.3. 初步接线方案及其拟定依据 (4)2.3.1．方案初选： (5)2.3.2．备选方案参数一览表: (5)2.4. 初步潮流计算结果 (7)2.5. 优选方案经济比较 (9)2.6. 二导线截面积的校验 (14)2.7. 较优方案一，二的经济比较 (14)3. 变压器的选取及电网的接线图 (16)3.1. 变压器的选取和校验 (16)3.1.1．变压器容量的确定 (16)3.1.2．变压器型号的选择 (16)3.2. 变压器参数的计算 (18)3.3. 发电厂接线 (22)4. 电压调整与精确潮流计算 (22)4.1. 精确潮流计算 (22)4.1.1．精确潮流计算 (22)4.1.2．潮流分布计算结果 (25)4.2. 电压调整计算 (26)4.2.1．计算各线段的电压降落 (26)4.3. 变压器变比接头选择及校验 (27)附录一 (31)附录二 (31)致谢 (35)参考文献 (35)1. 设计任务和原始资料1.1 设计任务本次电力系统规划设计是根据给定的发电厂、变电所原始资料完成如下设 计：1.1 确定供电电压等级；1.2 初步拟定若干待选的电力网接线方案； 1.3 发电厂、变电所主变压器选择； 1.4 电力网接线方案的技术、经济比较； 1.5 输电线路导线截面选择； 1.6 调压计算。

架空输电线路课程设计班级姓名学号指导老师年月日目录一、设计条件 (3)二、设计要求 (3)三、整理已知条件 (4)四、比载计算 (5)五、计算临界档距，判断控制条件 (6)六、判定最大弧垂 (8)七、计算各气象条件下的应力和弧垂 (9)八、安装曲线计算 (11)九、画应力弧垂曲线与安装曲线 (14)十、感想 (14)330Kv架空输电线路设计一、设计条件1.典型气象区V区2.导线型号LGJ-400/503.电压等级330Kv二、设计要求列出各气象条件，计算出比载，判断临界档距，最大弧垂气象，画出应力弧垂曲线及安装曲线。

三、整理已知条件2.风速换算由于此处的风速是高度为10米处的基准风速，而110~330Kv 输电线路应取离地面15米处的风速，所以应当进行风速高度换算。

采用公式式中h v —线路设计高度h 处的风速，m/s ；0v —标准高度10m 处的风速，m/s ；α—风速高度变化系数；z 为粗糙度指数；β为修正系数在此设计中采用《架空输电线路设计》孟遂民版中表2—6规定，取粗糙度等级为B ；则相应的z=0.16；β=1.0 则 最大风速时风速换算值为v=1.067×30=32.01m/s覆冰有风，外过有风，安装气象时风速换算值为v=1.067×10=10.67m/s内过电压时风速换算值为v=1.067×15=16.01m/s3.导线参数此处采用LGJ-400/50导线，其相应参数如下表二所示v v h α=zh ⎪⎭⎫ ⎝⎛=10βα067.110151016.0=⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=zh βα7导线的安全系数取2.5，控制微风震动的年均气象条件下的年均运行应力设计安全系数取4 则抗拉强度 许用应力年均运行应力上限 四、比载计算1.自重比载2.冰重比载3.垂直总比载4.无冰风压比载（1） 外过电压，安装有风此时风速v=10.67m/s 0.1=c β 0.1=f α 1.1=sc μ (2)内过电压此时风速v=16.01m/s 0.1=c β 75.0=f α 1.1=sc μ （3）最大风速此时风速v=32.01m/s 0.1=c β 1.1=sc μ 计算强度时75.0=f α 校验电气间距时61.0=f α ()MPa A T j p 62.25955.45112340095.095.0=⨯==σ[])(85.1035.262.2590MPa k p ===σσ[])(90.64462.2594MPa p cp===σσ)/(1082.321055.45180665.91511103331m MPa A qg ---⨯=⨯⨯=⨯=γ)/(1011.231055.451)63.2710(10728.2710)(728.273332m MPa A b d b ---⨯=⨯+=⨯+=γ)/(1093.553213m MPa -⨯=+=γγγ)/(10sin 324m MPa AW d v sc f c -⨯=θμαβγ)/(1079.41055.45167.10625.063.271.110sin 332324m MPa A W d v sc f c ---⨯=⨯⨯⨯⨯=⨯=θμαβγ)/(1009.81055.45101.16625.063.271.175.010sin 332324m MPa A W dv sc f c ---⨯=⨯⨯⨯⨯⨯=⨯=θμαβγ)/(1033.321055.45101.32625.063.271.175.010sin 332324m MPa A W d v sc f c ---⨯=⨯⨯⨯⨯⨯=⨯=θμαβγ)/(1029.261055.45101.32625.063.271.161.010sin 332324m MPa A Wd v sc f c ---⨯=⨯⨯⨯⨯⨯=⨯=θμαβγ5.覆冰风压比载此时风速v=10.67m/s 0.1=c β 2.1=sc μ 计算强度和检验风偏时均可取0.1=f α6.无冰综合比载()24216γγγ+=（1）外过电压，安装有风)/(1017.331079.482.3233226m MPa --⨯=⨯+=γ（2）内过电压)/(1080.331009.882.3233226m MPa --⨯=⨯+=γ（3）最大风速 计算强度时)/(1007.461033.3282.3233226m MPa --⨯=⨯+=γ 校验风偏时)/(1005.421029.2682.3233226m MPa --⨯=⨯+=γ7.覆冰综合比载()25237γγγ+=计算强度和校验风偏时)/(1065.561001.993.5533227m MPa --⨯=⨯+=γ各气象条件下的比载计算值列于下表三五、计算临界档距，判断控制条件1. 当气象条件变化时，应力随之变化，在应力达到最大时的气象条件即为控制条件，在输电线路设计时，应考虑的四种气象条件分别为最低气温，最大风速，最厚覆冰，年均气温。
