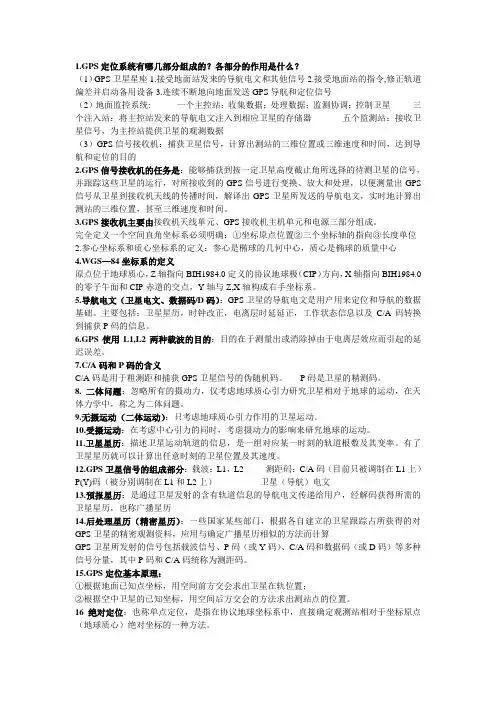

1.GPS定位系统有哪几部分组成的？各部分的作用是什么？（1）GPS卫星星座1.接受地面站发来的导航电文和其他信号2.接受地面站的指令,修正轨道偏差并启动备用设备3.连续不断地向地面发送GPS导航和定位信号（2）地面监控系统: 一个主控站：收集数据；处理数据；监测协调；控制卫星三个注入站：将主控站发来的导航电文注入到相应卫星的存储器五个监测站：接收卫星信号，为主控站提供卫星的观测数据（3）GPS信号接收机：捕获卫星信号，计算出测站的三维位置或三维速度和时间，达到导航和定位的目的2.GPS信号接收机的任务是：能够捕获到按一定卫星高度截止角所选择的待测卫星的信号，并跟踪这些卫星的运行，对所接收到的GPS信号进行变换、放大和处理，以便测量出GPS 信号从卫星到接收机天线的传播时间，解译出GPS卫星所发送的导航电文，实时地计算出测站的三维位置，甚至三维速度和时间。
3.GPS接收机主要由接收机天线单元、GPS接收机主机单元和电源三部分组成。
完全定义一个空间直角坐标系必须明确：①坐标原点位置②三个坐标轴的指向③长度单位2.参心坐标系和质心坐标系的定义：参心是椭球的几何中心，质心是椭球的质量中心4.WGS—84坐标系的定义原点位于地球质心，Z轴指向BIH1984.0定义的协议地球极（CIP）方向，X轴指向BIH1984.0的零子午面和CIP赤道的交点，Y轴与Z,X轴构成右手坐标系。
5.导航电文（卫星电文、数据码/D码）：GPS卫星的导航电文是用户用来定位和导航的数据基础。
主要包括：卫星星历，时钟改正，电离层时延延正，工作状态信息以及C/A码转换到捕获P码的信息。
6.GPS使用L1,L2两种载波的目的：目的在于测量出或消除掉由于电离层效应而引起的延迟误差。
7.C/A码和P码的含义C/A码是用于粗测距和捕获GPS卫星信号的伪随机码。
P码是卫星的精测码。
8. 二体问题：忽略所有的摄动力，仅考虑地球质心引力研究卫星相对于地球的运动，在天体力学中，称之为二体问题。
理解载波恢复简介在数字通信系统中，信息可以通过载波基本特性的变化来进行传输。
这些特性，如相位、频率、和幅度，在发射端被修改并且必须在接收端被检测到。
因此，对于接收端来说，恢复载波的频率、相位、和符号时序是绝对必需的。
这一过程就被称作载波恢复并且可以通过各种技术得以实现。
在本演示（或文档）中，我们将探讨频率偏移的影响以及载波恢复中存在的通道噪声。
ASCII 码文本的QAM 调制（带噪声）幅度瞬时正弦波状态：M(t)＜Φ(t)载波恢复基础知识In-Class Demos一个QAM 发送端使用特定的相位和幅度来调制载波信号，而另一方面，如果接收器能够确定原始信号的相位和频率，那它就能准确地检测到这个信号。
因此，两者之间的同步是必需的。
在理想情况下，发送端和接收端将会完美地同步工作。
换句话说，两者将会以同样的方式解释信号的相位和频率。
然而，实际的硬件并不是完美的，而且即使利用某种纠错机制，接收端也不可能精确地锁定到与发送端完全相同的相位和频率。
为了弥补这些不尽完美的特性，采用锁相环或PLL 来匹配接收端和发送端之间的频率（1）。
利用星座图，我们可以表示出每个符号的幅度和相位。
此外，每个符号覆盖在另一个符号之上是为了说明与我们所能恢复载波的相位和幅度之间的一致性。
理想情况下，当接收端的PLL 能够恢复载波，那么每个符号就会在星座图上清楚地分布。
然而，当载波由于通道噪声或频率误差的原因而无法恢复时，星座图也能表示来了。
在右边，我们示出了一幅符号出现在正确幅度处，但其相位正持续变化的星座图。
因为：Frequency = d Θ / dt频率= d Θ / dt所以，当星座图的相位持续变化时，我们能够确定频率估计是错误的。
在这个特定的实例中，我们已经通过在系统中引入足够的噪声来仿真频率误差，从而得以干扰PLL ，甚至将噪声去除之后，PLL 仍然可能无法锁定正确的频率。
载波恢复步骤解决这个载波恢复问题的方法有两个部分，它们可以粗略地分为以下两个部分：频率恢复和符号时序（相位）恢复。

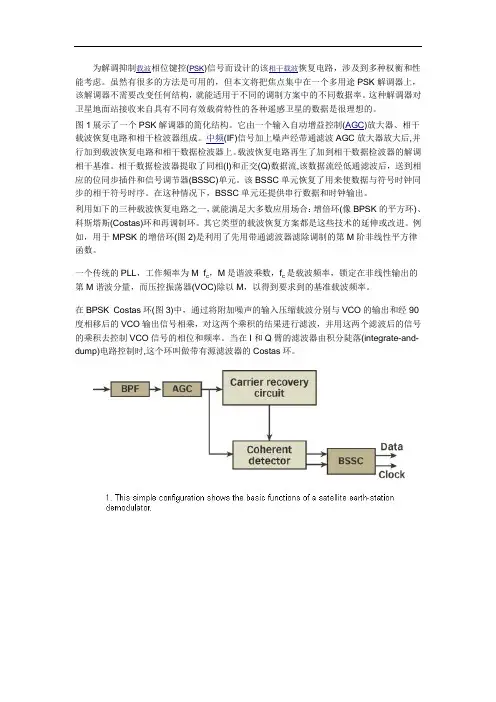

为解调抑制载波相位键控(PSK)信号而设计的该相干载波恢复电路，涉及到多种权衡和性能考虑。
虽然有很多的方法是可用的，但本文将把焦点集中在一个多用途PSK解调器上，该解调器不需要改变任何结构，就能适用于不同的调制方案中的不同数据率。
这种解调器对卫星地面站接收来自具有不同有效载荷特性的各种遥感卫星的数据是很理想的。
图1展示了一个PSK解调器的简化结构。
它由一个输入自动增益控制(AGC)放大器、相干载波恢复电路和相干检波器组成。
中频(IF)信号加上噪声经带通滤波AGC放大器放大后,并行加到载波恢复电路和相干数据检波器上。
载波恢复电路再生了加到相干数据检波器的解调相干基准。
相干数据检波器提取了同相(I)和正交(Q)数据流,该数据流经低通滤波后，送到相应的位同步插件和信号调节器(BSSC)单元。
该BSSC单元恢复了用来使数据与符号时钟同步的相干符号时序。
在这种情况下，BSSC单元还提供串行数据和时钟输出。
利用如下的三种载波恢复电路之一，就能满足大多数应用场合：增倍环(像BPSK的平方环)、科斯塔斯(Costas)环和再调制环。
其它类型的载波恢复方案都是这些技术的延伸或改进。
例如，用于MPSK的增倍环(图2)是利用了先用带通滤波器滤除调制的第M阶非线性平方律函数。
一个传统的PLL，工作频率为M×f c，M是谐波乘数，f c是载波频率，锁定在非线性输出的第M谐波分量，而压控振荡器(VOC)除以M，以得到要求到的基准载波频率。
在BPSK Costas环(图3)中，通过将附加噪声的输入压缩载波分别与VCO的输出和经90度相移后的VCO输出信号相乘，对这两个乘积的结果进行滤波，并用这两个滤波后的信号的乘积去控制VCO信号的相位和频率。
当在I和Q臂的滤波器由积分陡落(integrate-and-dump)电路控制时,这个环叫做带有源滤波器的Costas环。
最佳的相位评估器需要在I路滤波器之后的双曲正切[tanh(KE b/N O)]非线性特性。
载波相位测量作者：周晓林利用测距码进行伪距测量是全球定位系统的基本测距方法。
然而由于测距码的码元长度较大，对于一些高精度应用来讲其测距精度还显得过低无法满足需要。
如果观测精度均取至测距码波长的百分之一，则伪距测量对P码而言量测精度为30cm，对C/A码而言为3cm左右。
而如果把载波作为量测信号，由于载波的波长短所以就可达到很高的精度。
目前的大地型接收机的载波相位测量精度一般为1~2mm，有的精度更高。
但载波信号是一种周期性的正弦信号，而相位测量又只能测定其不足一个波长的部分，因而存在着整周数不确定性的问题，使解算过程变得比较复杂。
在GPS信号中由于已用相位调整的方法在载波上调制了测距码和导航电文，因而接收到的载波的相位已不再连续，所以在进行载波相位测量以前，首先要进行解调工作，设法将调制在载波上的测距码和卫星电文去掉，重新获取载波，这一工作称为重建载波。
重建载波一般可采用两种方法，一种是码相关法，另一种是平方法。
采用前者，用户可同时提取测距信号和卫星电文，但用户必须知道测距码的结构；采用后者，用户无须掌握测踉码的结构，但只能获得载波信号而无法获得测距码和卫星电文。
一、载波相位测量原理载波相位测量的观测量是GPS接收机所接收的卫星载波信号与接收机本振参考信号的相位差。
以表示k接收机在接收机钟面时刻时所接收到的卫星载波信号的相位值，表示k接收机在钟面时刻时所产生的本地参考信号的相位值，观k接收机在接收机钟面时刻时观测卫星所取得的相位观测量可写为图7-3通常的相位或相位差测量只是测出一周以内的相位值。
实际测量中，如果对整周进行计数，则自某一初始取样时刻以后就可以取得连续的相位测量值。
如图7-3在初始时刻，测得小于一周的相位差为，其整周数为，此时包含整周数的相位观测值应为接收机继续跟踪卫星信号，不断测定小于一周的相位差，并利用整波计数器记录从到时间内的整周数变化量，只要卫星从到之间卫星信号没有中断，则初始时刻整周模糊度就为一常数，这样，任一时刻卫星到# 接收机的相位差为上武说明，从第一次开始，在以后的观测中，其观测量包括了相位差的小数部分和累计的整周数。
