冷冻式压缩空气干燥机使用说明书一、冷干机产品介绍1.1 工作原理冷冻式压缩空气干燥机(简称冷干机)是根据冷冻除湿原理，将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的大量水蒸气，油雾冷凝成液滴,通过气液分离，由排水器排出机外，使压缩空气干燥的一种新型设备,经冷干机处理后的压缩空气(7kgf/cm2)，其干燥度可以达到大气露点-23℃左右。
冷干机由制冷系统、空气流通与热交换系统、气水分离系统、电气控制系统四部分组成，图1是冷干机工艺流程图（根据不同冷干机规格，配置是变化的）。
1.2 流程说明：A 压缩空气系统与热交换系统及气水分离系统：(1)湿热的压缩空气进入冷干机，首先在预冷器中与低温干燥的压缩空气进行热交换，使温度下降，有部分水份凝结成液体，然后进入蒸发器筒体中；在预冷器中低温空气得到了升温，避免了因出口空气温度太低而使下游输气管外壁结露。
(2)被预冷后的压缩空气进入蒸发器筒体中，被氟利昂制冷系统强制冷却到2～10℃，使其中的水蒸汽进一步凝结出来,然后进入气液分离器中。
(3)经过气液分离器分离，液态的水油尘埃杂质流入自动排水器中，由自动控制排水器把它排出系统外。
(4)经分离液滴后的空气干燥度达到压力露点2～10℃(在0.7Mpa 压力下，相当于大气露点-23℃左右)，然后低温干燥空气再回到预冷器中和入口湿热空气进行交换，温度得到回升后，送出冷干机。
B 制冷系统(1)制冷压缩机排出的高温高压的气态冷媒,经过冷凝器(风冷或水冷)的冷却后,形成高压的液态冷媒。
(2)液态冷媒经过干燥过滤处理，除去冷媒中的杂质和水份，送入热力膨胀阀或毛细管中。
(3)高压液态冷媒，经热力膨胀阀或毛细管节流后送入蒸发器中，吸收压缩空气的热量而蒸发变成气态冷媒。
(4)气态冷媒被制冷压缩机吸回，进行再压缩，实现一个制冷循环。
(5)在制冷循环中，同时还伴有冷冻机油的循环和一些保护压缩机正常工作的辅助措施。
(6)在制冷循环中，通过热气旁通阀来自动控制和调节蒸发器的冷量输出，以适应压缩空气的热负荷的变化，确保压缩空气被冷却后的温度不低于0℃防止凝结水结冰而堵塞气路。
冷冻式干燥机控制说明一、各种负载的控制1、压缩机C首次上电无三分钟延时启动，其他时候压机启动时有三分钟延时。
2、室外风机FM检测冷凝器出口温度T2≥（设定温度+回差温度）时外风机开启，冷凝器出口温度T2≤（设定温度-回差温度）时外风机关闭，回差温度为2度。
3、电磁阀EV检测压机电磁阀温度T3≥设定温度时打开，T3≤（设定温度-5℃）时关闭。
二、保护功能停机保护是指压缩机、风机、电磁阀失电。
1、高压保护功能：正常开机状态下，压机起动20S后检测高压开关。
连续10S检测到高压开关闭合，则进入高压保护，系统停机。
如连续1S检测到高压开关断开，则退出高压故障保护，机组正常运行（可恢复时）。
30分钟内若出现3次高压保护，则非掉电不可恢复，故障显示为“高压保护”。
2、低压保护功能：正常开机状态下，压机起动2分钟后检测低压开关。
连续10S检测到低压开关闭合，则进入低压保护，系统停机。
如连续1S检测到低压开关断开，则退出低压故障保护，机组正常运行。
30分钟内若出现3次低压保护，则非掉电不可恢复，故障显示为低压保护；3、排气温度过高保护：当系统压机开启1分钟后，连续5秒检测到该系统压机排气温度T1≥压缩机高温停机保护设定温度时，则进入压机排气温度过高保护。
当检测到该系统压机排气温度T1≤（压缩机高温停机保护设定温度-20℃）时，则退出压机排气温度过高保护。
30分钟内若出现3次排气温度过高保护，则非掉电不可恢复，故障显示为“超温保护”。
4、过流保护：正常开机状态下，压机起动2分钟后检测过流开关。
连续10S检测到过流开关闭合，则进入过流保护，系统停机。
30分钟内若出现3次过流保护，则非掉电不可恢复，故障显示为“过流保护”。
5、相序保护：开机前，检测相序开关。
检测到相序开关断开，则进入相序保护，系统无法开机。
6、通讯功能:采用标准的Modbus通讯协议，可通过RS485接口与PC机联机进行数据的采集与监控。
7、具有远程启停连锁控制功能三、接线图接线及操作说明：1、温度探头配置：RT1：10K热敏电阻，测温范围（-25℃-125℃），检测压缩机机头温度。
冻干机使用方法说明书使用方法说明书冻干机使用方法说明书注：本使用方法说明书适用于公司生产的所有型号的冻干机。
一、产品概述冻干机（以下简称本机）是一种通过低温冷冻和真空干燥的工艺，将物质从固态直接转化为气态，达到保鲜、杀菌和保存的目的的设备。
本机具有体积小巧、操作简便、效率高的特点。
二、安全须知1.在使用本机前，请仔细阅读本使用方法说明书，并按照说明进行操作。
2.使用本机时，请戴上防护手套和护目镜，确保人身安全。
3.本机需要接通电源使用，使用前请确保电源线没有损坏，接头牢固，电源插座接地良好。
4.同时只能有一人操作本机。
5.禁止将任何物体、工具等放入机器内部，以免引起设备故障或人身伤害。
三、操作步骤1.准备工作：确保本机放置在干燥、通风处，并保持周围环境温度适宜。
2.开机和设置参数：a.将电源线插入电源插座，并按下电源开关，等待机器启动。
b.根据需要，使用调节面板上的按钮来设置温度和真空度参数。
c.按下启动按钮，机器开始工作。
3.样品处理：a.选择适当的容器，将待冻干的样品放入容器中，并在容器上方留有一定的距离，以确保样品间有足够的空间。
b.将装有样品的容器放入机器内部，并确保容器与冷板表面接触良好。
4.真空冷冻过程：a.机器开始工作后，自动进行真空冷冻过程，将样品内的水分冷冻为固态，并通过真空抽取过程进一步减少水分含量。
b.根据样品的特性，设置合适的时间和真空度参数。
5.干燥过程：a.真空冷冻过程结束后，机器会自动转入干燥过程。
b.根据样品的特性，设置合适的干燥时间和温度参数。
6.冻干完成：a.干燥过程结束后，机器会自动停止工作并发出提示音。
b.关闭电源开关，拔出电源线。
c.等待冷板温度回升后，即可打开机器，取出冻干的样品。
四、注意事项1.在使用过程中，若发现任何异常情况，请立即关闭电源，并联系售后服务部门。
2.在保养和维修本机时，请按照公司提供的保养手册进行操作。
3.禁止在冻干机周围堆放杂物，以免影响散热效果和使用安全。
冷干机使用说明书【冷干机使用说明书】一、产品概述冷干机是一种用于食品、药材等干燥处理的专用设备。
本产品采用先进的冷冻干燥技术，能够实现对物料的低温冷冻、真空干燥，从而保持物料的原有形态和营养成分，延长其保存周期。
二、产品特点1. 高效节能：本产品采用先进的压缩机和真空泵技术，有效提高干燥效率，减少能源消耗。
2. 温度可调：冷干机配备温度控制系统，用户可根据不同物料的需求，自由调节干燥温度，实现精确控制。
3. 操作简便：冷干机的操作界面清晰、简洁，用户通过触摸屏即可轻松控制设备的启停、温度调节等功能。
4. 安全可靠：设备内部配备多种安全保护装置，如过载保护、过温保护等，确保操作过程的安全和稳定。
三、安全须知1. 使用前请先检查冷干机的电源线是否完好，以及各部件是否安装稳固。
2. 请确保通电之前电源开关处于关闭状态。
3. 运行过程中，请避免将水或其他液体溅入设备内部，以免造成故障或触电。
4. 请勿将手或其他物体伸入设备内部，以免发生意外伤害。
5. 清洁维护时，请先关闭设备电源，并等待设备冷却后再进行操作。
四、操作步骤1. 接通电源：将冷干机的电源线插入电源插座，并将电源开关打开。
2. 设置温度：通过触摸屏上的温度调节按钮，设置所需的干燥温度。
3. 物料装载：将待干燥的食品或药材均匀地摆放在干燥室内，注意不要过密堆放。
4. 启动设备：确保物料装载完毕后，按下触摸屏上的启动按钮，设备即可开始工作。
5. 干燥过程监控：在干燥过程中，可以通过设备上的显示屏实时监控干燥温度、真空度等参数。
6. 完成干燥：当设定的时间到达或干燥效果满意时，按下触摸屏上的停止按钮，设备停止工作。
7. 清洁维护：在设备完全停止工作后，关闭电源，并进行设备的清洁和维护工作。
五、注意事项1. 请勿将冷干机用于非专业干燥物料的处理，以免损坏设备。
2. 请按照使用说明和操作规程正确操作设备，避免不必要的故障和事故发生。
3. 定期对设备进行维护保养，确保设备的正常运行和使用寿命。
冷干机操作规程引言概述：冷干机是一种常用的工业设备，用于将湿润的物料通过冷凝技术进行干燥。
正确的操作规程对于保证设备的正常运行和提高干燥效果至关重要。
本文将详细介绍冷干机的操作规程，以匡助操作人员正确操作设备。
一、设备准备1.1 清洁设备：在操作冷干机之前，首先要确保设备内部和外部的清洁。
清除设备内部的杂物和残留物，以免对干燥效果产生影响。
同时，清洁设备外部，保持设备的整洁，方便操作和维护。
1.2 检查设备：在操作之前，要子细检查设备各部份的连接是否坚固，电气设备是否正常工作，冷却系统是否正常运行等。
如发现问题，应及时修复或者更换设备。
1.3 准备物料：根据干燥要求，准备好需要干燥的物料。
确保物料的质量符合要求，并根据物料的性质和干燥要求进行分类和处理。
二、操作步骤2.1 启动设备：按照设备操作手册的要求，按顺序启动设备。
首先打开电源，然后逐步启动冷却系统、输送系统和控制系统。
确保设备的正常运行。
2.2 调整参数：根据物料的性质和干燥要求，调整设备的参数。
包括设定干燥温度、湿度、风速等。
确保参数的准确性和合理性。
2.3 加载物料：将准备好的物料按照设备要求进行加载。
注意控制物料的投入速度和均匀性，以避免设备阻塞或者干燥效果不佳。
三、操作注意事项3.1 定期检查设备：在设备运行过程中，要定期检查设备的运行状态。
包括检查冷却系统的温度、压力，检查输送系统的运行情况，检查控制系统的参数是否正常等。
如发现异常情况，应及时处理。
3.2 注意安全操作：在操作冷干机时，要注意安全操作。
避免身体接触设备运动部件，注意防护措施，避免发生事故。
3.3 维护设备：定期对设备进行维护保养，包括清洁设备、润滑设备、更换磨损部件等。
确保设备的正常运行和寿命。
四、操作结束4.1 住手设备：在操作结束后，按照设备操作手册的要求，逐步住手设备运行。
首先关闭输送系统，然后关闭冷却系统，最后关闭电源。
4.2 清洁设备：在设备住手运行后，及时清洁设备。
冷干机操作规程一、引言冷干机是一种用于将湿润物料进行干燥的设备，广泛应用于食品加工、化工、医药等行业。
为了确保冷干机的正常运行和安全操作，制定本操作规程。
二、设备概述冷干机是一种通过低温冷凝的方式将湿润物料中的水分蒸发，从而实现干燥的设备。
主要由进料口、排气口、冷凝器、电控系统等组成。
三、操作前的准备工作1. 检查冷干机的外观是否完好，无损坏或漏水现象。
2. 检查冷凝器是否清洁，无异物或积灰。
3. 检查电控系统是否正常运行，各个按钮和指示灯是否正常。
4. 检查进料口和排气口是否畅通。
四、操作步骤1. 打开电源开关，启动冷干机。
2. 调节进料口的开度，确保物料的均匀进料。
3. 根据实际需要，调节冷凝器的温度和压力，以达到最佳的干燥效果。
4. 观察进料口和排气口的温度和湿度，确保干燥效果符合要求。
5. 在操作过程中，定期检查冷凝器的工作状态，如发现异常情况，及时停机检修。
6. 在操作结束后，关闭电源开关，停止冷干机的运行。
五、安全注意事项1. 操作人员应穿戴好劳动防护用品，如安全帽、防护眼镜、防护手套等。
2. 操作人员应经过专业培训，熟悉冷干机的操作流程和安全操作规程。
3. 在操作过程中，严禁将手或其他物体伸入进料口或排气口。
4. 在操作过程中，如发现冷干机出现异常声音、异味或其他异常情况，应立即停机检修。
5. 在操作过程中，严禁随意更改冷凝器的温度和压力设置。
6. 在操作结束后，及时清理冷干机及周围的物料，保持设备的清洁。
六、故障排除1. 如冷干机无法启动，首先检查电源是否正常连接，然后检查电控系统是否正常运行。
2. 如冷干机运行中出现异常声音，可能是设备部件损坏，应立即停机检修。
3. 如冷干机运行中出现排气口温度过高、湿度过高等异常情况，可能是冷凝器故障，应停机检修。
七、维护保养1. 每次使用结束后，应对冷干机进行清洁，清除残留物料和灰尘。
2. 定期检查冷凝器的工作状态，如发现漏水、堵塞等问题，及时进行维修。
操作说明
1、启动前的准备：
a、检查冷媒低压表读数，如果为零，则制冷剂已经泄露，通知
代理商或厂家以便维修。
b、关闭冷干机压缩空气进出口阀门。
c、检查自动排水器排水管是否接好。
2、操作说明：
a、给设备供电，如相序错误，电器故障指示灯亮，此时只需将
电源进线火线任意两根交换即可，按ON键启动设备。
设备运行时指示灯RUN亮，冷媒低压表指针降低至3.8kgf/c㎡。
b、冷干机空载运行10--15分钟后，缓慢开启冷干机压缩空气
截止阀，使冷干机内压力升至管网压力，缓慢开启冷干机压缩空气出气截止阀，关闭旁通阀，冷干机正常运行。
3、停止运行：
a、开启旁通阀，关闭压缩空气进出口阀门，系统卸载运行。
b、轻按OFF键。
c、关掉电源开关。
注意：（1）、冷干机再次启动与停机之间至少间隔5分钟。
（2）、切勿频繁启停冷干机。
干燥机操作指导书一、简介干燥机是一种常用的家用电器，其主要功能是通过高温和强风力来将衣物或其他物品中的水分去除，从而达到快速干燥的目的。
本操作指导书旨在帮助用户正确使用干燥机，提高使用效果，并确保安全。
二、准备工作1. 确保电源接线正确并牢固连接。
2. 清洁滤网。
在每次使用前，务必清除滤网中的灰尘和纤维，以保证机器的正常通风。
3. 插入适当的电源插头。
使用干燥机时，务必使用具备标准插头的合适电源插座。
4. 检查衣物标签。
在使用干燥机之前，请确认衣物标签上的干燥指示，确保该衣物可用于干燥机处理。
三、使用步骤1. 将衣物及其他待干燥的物品放入干燥机中。
请确保衣物平均散开，不要堆叠或过度装填，以免引起不均匀干燥或减少干燥效果。
2. 选择合适的干燥程序。
根据衣物或物品的材质和需要，选择合适的干燥程序。
常见的干燥程序包括标准、柔软、抗皱等。
3. 调节干燥时间。
根据衣物或物品的湿度和数量，选择适当的干燥时间。
注意，不要设置过长的干燥时间，以免浪费能源和时间。
4. 启动干燥机。
按下启动按钮，开始干燥过程。
在干燥过程中，可以观察干燥机的运行状态。
5. 结束干燥过程。
干燥过程完成后，及时取出衣物或物品。
务必小心烫伤，避免接触热表面。
同时，及时关掉干燥机的电源，以节省能源和确保安全。
四、注意事项1. 不要将干燥机用于不适宜的物品。
请勿将潮湿或有液体残留的物品放入干燥机中，以免引发故障或安全问题。
2. 不要堆叠衣物。
在放置衣物时，请确保衣物散开排列，不要堆叠或过度装填，以保证干燥效果和衣物的质量。
3. 勿将干燥机长时间运行空载。
如果没有衣物需要干燥，请勿长时间将干燥机空载运行，以免浪费能源和损坏机器。
4. 定期清洁滤网。
为了保证干燥机的通风效果和使用寿命，建议定期清洁滤网并检查其他部件，如蒸发器和风扇，以确保其正常工作。
5. 不要在干燥机上放置易燃物品。
在使用干燥机时，请确保周围没有易燃物品，以防止发生火灾。
六、常见故障处理1. 干燥机无法启动：检查电源插座是否正常接通电源，检查电源线是否正确连接。

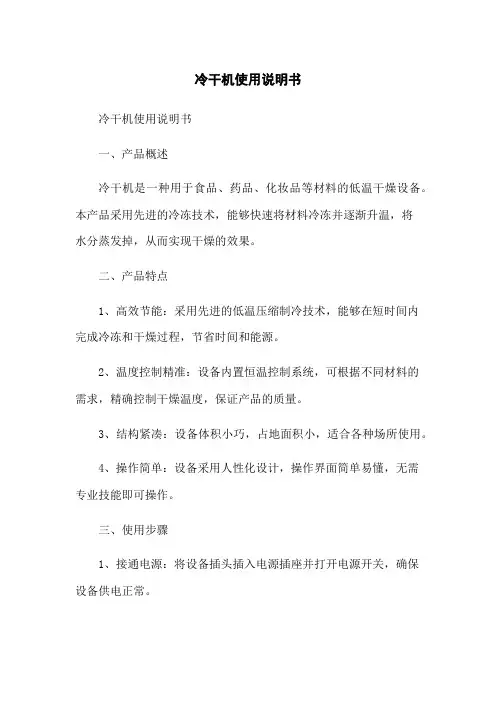

冷干机使用说明书冷干机使用说明书一、产品概述冷干机是一种用于食品、药品、化妆品等材料的低温干燥设备。
本产品采用先进的冷冻技术，能够快速将材料冷冻并逐渐升温，将水分蒸发掉，从而实现干燥的效果。
二、产品特点1、高效节能：采用先进的低温压缩制冷技术，能够在短时间内完成冷冻和干燥过程，节省时间和能源。
2、温度控制精准：设备内置恒温控制系统，可根据不同材料的需求，精确控制干燥温度，保证产品的质量。
3、结构紧凑：设备体积小巧，占地面积小，适合各种场所使用。
4、操作简单：设备采用人性化设计，操作界面简单易懂，无需专业技能即可操作。
三、使用步骤1、接通电源：将设备插头插入电源插座并打开电源开关，确保设备供电正常。
2、设置参数：根据材料的干燥要求，在设备操作界面上设置合适的温度和干燥时间。
3、准备材料：将需要干燥的材料放置于设备的干燥室内。
4、启动设备：按下启动按钮，设备将开始进行冷冻和干燥过程。
5、完成干燥：设备完成干燥后会自动停止运行，此时可以取出干燥好的材料。
四、注意事项1、使用设备前，请仔细阅读本使用说明书，并确保相关人员理解并能正确操作设备。
2、在使用过程中，请确保设备周围通风良好，避免堵塞并防止过热。
3、使用设备时，请注意个人安全，避免触摸设备内部部件。
4、设备使用完毕后，请及时清理设备内部和外部的杂物和污垢，保持设备的干净卫生。
五、故障排除1、设备无法启动：请检查电源是否供电正常，电源插头是否插紧。
2、温度控制失效：请检查设备温度传感器是否损坏或连接不良，如有问题请及时联系售后服务。
3、干燥效果不理想：请检查设备是否加入足够的材料，并确认设备运行时间和温度设定是否符合要求。
附件：1、设备使用安全警示标识图。
2、设备常见问题排解指南。
法律名词及注释：1、《产品质量法》：是我国为维护消费者的合法权益，规范产品质量的一部法律。

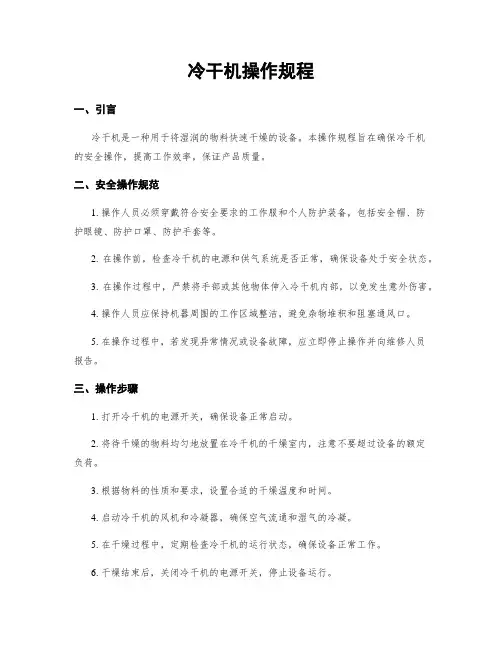

冷干机操作规程一、引言冷干机是一种用于将湿润的物料快速干燥的设备。
本操作规程旨在确保冷干机的安全操作，提高工作效率，保证产品质量。
二、安全操作规范1. 操作人员必须穿戴符合安全要求的工作服和个人防护装备，包括安全帽、防护眼镜、防护口罩、防护手套等。
2. 在操作前，检查冷干机的电源和供气系统是否正常，确保设备处于安全状态。
3. 在操作过程中，严禁将手部或其他物体伸入冷干机内部，以免发生意外伤害。
4. 操作人员应保持机器周围的工作区域整洁，避免杂物堆积和阻塞通风口。
5. 在操作过程中，若发现异常情况或设备故障，应立即停止操作并向维修人员报告。
三、操作步骤1. 打开冷干机的电源开关，确保设备正常启动。
2. 将待干燥的物料均匀地放置在冷干机的干燥室内，注意不要超过设备的额定负荷。
3. 根据物料的性质和要求，设置合适的干燥温度和时间。
4. 启动冷干机的风机和冷凝器，确保空气流通和湿气的冷凝。
5. 在干燥过程中，定期检查冷干机的运行状态，确保设备正常工作。
6. 干燥结束后，关闭冷干机的电源开关，停止设备运行。
7. 清理冷干机的干燥室和滤网，确保设备的清洁和正常运行。
四、常见问题及解决方法1. 问题：冷干机无法启动。
解决方法：检查电源是否正常连接，确保电源开关打开，若问题仍然存在，联系维修人员进行检修。
2. 问题：干燥效果不理想。
解决方法：检查干燥温度和时间的设置是否合适，确保物料的摆放均匀，若问题仍然存在，调整参数或联系维修人员进行检修。
3. 问题：冷干机出现异常噪音。
解决方法：立即停止设备运行，检查是否有异物进入设备内部，若问题仍然存在，联系维修人员进行检修。
五、维护保养1. 每次使用后，清理冷干机的干燥室和滤网，确保设备的清洁。
2. 定期检查冷干机的电源线和气管是否破损，如有损坏及时更换。
3. 每隔一段时间，对冷干机进行全面检查和维护，包括清洗冷凝器、检查风机和传动装置的运行情况等。
4. 如发现设备有故障或异常情况，及时联系维修人员进行检修。
KSAD系列操作使用说明书购买日期型号出厂编号浙江开山净化设备有限公司目录一、冷冻式干燥机原理 ,,,,,,,,,,,,,,,,,,,,,,,2二、冷冻式干燥机零部件图解 ,,,,,,,,,,,,,,,,,,,,3三、设备安装事项 ,,,,,,,,,,,,,,,,,,,,,,,,,4-6四、KSAD系列冷冻式干燥机操作方法 ,,,,,,,,,,,,,,,,6-7五、常规控制仪表板说明 ,,,,,,,,,,,,,,,,,,,,,,,7六、冷冻式干燥机的启动过程 ,,,,,,,,,,,,,,,,,,,,8七、冷冻式干燥机的停机过程 ,,,,,,,,,,,,,,,,,,,,8八、冷冻式干燥机的保养要求 ,,,,,,,,,,,,,,,,,,,9-10九、冷冻式干燥机的典型故障分析和处理 ,,,,,,,,,,,,,11-14尊敬的用户：感谢您选购浙江开山压力容器有限公司KSAD系列冷冻式干燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。
从您购买浙江开山压力容器有限公司产品之日起，您将会得到本公司一流的售后服务。
一、冷冻式干燥机工作原理：冷冻式干燥机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。
1、冷冻式干燥机工艺流程2、冷冻式干燥机配置流程二、冷冻式干燥机主要零部件图解三、设备安装注意事项1、冷冻式干燥机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。
2、冷冻式干燥机避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所，需安装在环境温度高于 0℃低于 38℃的地方，风冷式冷冻式干燥机必须安置在室内，并具有良好的通气设备以维持冷冻式干燥机的正常工作。
安装在空压房内的风冷式冷冻式干燥机，要采取冷冻式干燥机与空压机的隔热措施。
警告通风不良将导致冷凝后的热空气流反复通过风冷冷凝器而使室温不断升高。
这将导致制冷压缩机排气压力过高使冷媒高压开关保护或使电机内部过载保护，最终使设备停止运转。
将风冷型冷冻式干燥机置于可使冷却空气便于通过冷凝器的地方，设备与周围环境或机器之间的距离应保持在 1 米以上的空间便于保养和维修。
3、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降，设备空气进出口口上方请加装旁路阀以利检修。
冷冻式干燥机4、安装冷冻式干燥机电源时电器接线可能在运输过程中由于震动而松动，请用工具拧紧，并注意以下几点：（1）、额定电压在± 5％范围以内。
（2）、电源进线的线径须视电流大小及线路长短而定。
（3）、KSAD-0.5NF～8.5NF电源须专用。
警告连接冷冻式干燥机的电线必须符合国际（ IEC）和地方上的法规和标准，并检查设备铭牌上标明的电压，电线的连接必须由专业电工人员操作。
注意—电源相序若冷冻式干燥机所配的是涡旋式压缩机则对电源相序有要求，相位不正确会使压缩机反转导致压缩机损坏。
检查压缩机转向是否正确的方法：开机后立即观察冷媒低压（压力露点）及冷媒高压表，如果冷媒低压（压力露点）表逐渐下降、冷媒高压表逐渐上升，则压缩机转向正确。
反之冷媒高、低压表均不动（有点原地颤抖），同时伴有压缩机噪音过大，则说明压缩机转向不正确电源相序错误，此时应在三秒内停机，调换电源相序使之正确后开机，压缩机方能正常运行。
5、水冷型的冷冻式干燥机，循环冷却水的水压须在 0.2-0.4Mpa 之间, 水温≤32℃且经过软化处理，为防止水冷冷凝器生锈或脏堵，建议在水冷冷凝器的冷却水进口安装水过滤器。
6、冷冻式干燥机入口处最好加装主管路过滤器，可避免冷冻式干燥机的换热管表面被≥ 3um的固态杂质和油雾污染，直接影响冷冻式干燥机的热交换性能。
7、冷冻式干燥机最好装在后部冷却器与储气罐之后，以降低压缩空气在冷冻式干燥机的进口温度，关系机体的性能及寿命，请妥善处理，如有疑难，欢迎致电询问。
四、电子排水器的安装和使用1、过滤球阀集隔离用球阀和过滤网于一体，外形小巧，清洗方便；额定压力16Bar，冷凝水入口1/2"，出口 1/2"或 1/4" 。
加装在电子排水器之前，确保阀芯不易堵塞（如下图示）。
2、电磁阀安装时须注意冷凝水的流动方向应该与阀体上箭头的方向一致；阀体水平位置安装，线圈朝上；阀的出口处连接管子（如硬 PVC 管）并通入下水道。
3、定时器接线时先拧下接线头顶部的螺丝，从定时器上拔下接线头，取下接线头的外壳（接线头盖），把连接电缆线从外壳穿线孔穿过，如下图所示进行接线。
接线完毕后，将接线头盖装回原处，将接线头重新插到定时器上，收紧电缆线，适度拧紧接线头盖的防水螺母，防止潮气沿电缆线进入定时器，最后再拧紧固定螺丝（十字头 M3）。
此螺丝除了有连接作用外，更有压紧密封垫的功能，防止水进入密封垫的结合部，因此务必拧紧，否则，密封垫起不到防水作用，会造成线圈及定时器的故障。
注意连接电缆线，须使用￠7~￠8 三芯圆形护套电缆线，并确实可靠接地，使用与要求相符的电源。
4、设定定时器时，用左边旋钮设定间隔时间，用右边旋钮设定排放时间，用户应根据气候及工况做调整。
五、KSAD 系列冷冻式干燥机操作方法1、开机前的检查（1）. 检查制冷系统：观察设备仪表板上的冷媒高、低压表读数，两表在一定压力下达到平衡，而这平衡压力是根据周围温度的高低而上下波动，一般在（ 0.5MPa左右～1.2MPa左右）。
注意如果冷媒低压表读数为零，则制冷剂已经泄露，请与厂家联系以便维修。
（2）. 检查电源电压是否正常，（KSAD-0.5NF～KSAD-8.5NF为 AC220V/50HZ± 5％；KSAD-10NF以上为 3 相 AC380/220V/50HZ±5％）。
（3）．检查空气管路是否正常，空气进口压力不得超过选型时的工作压力，进气温度尽量不超过选型时的确定值。
（4）.处理量30立方及以上的冷冻式干燥机装有压缩机油加热器，在设备首次使用开机前必须加热（接通电源，加热器自动加热） 8 小时以上，以保证压缩机油腔内的油温至少高于环境温度 10℃，否则，压缩机将会严重损毁。
警告如果压缩机油加热器不加热就开机将会导致设备压缩机的损坏，启动前不遵从操作指导出现问题，不予保修。
（5）.若选用的是水冷式，还应检查冷却水是否已经接至冷凝器，冷却水是否正常，水压为0.2Mpa～0.4Mpa,水温≤32℃。
六、常规控制仪表板说明冷媒低压表（压力露点表）：指示蒸发器内冷媒的饱和压力值。
冷媒高压表：指示冷媒的冷凝压力值。
空气出口压力表：指示压缩空气在冷冻式干燥机出口处的压力值。
转换开关（黑色旋钮）：就地/ 远程控制转换。
待启动指示灯（绿）：按下启动按钮后此灯亮， 5 分钟后压缩机启动后暗掉。
启动按钮（绿）：按下按钮，则冷冻式干燥机被接通电源开始运转工作。
停机按钮（红）：按下此按钮则冷冻式干燥机停止工作。
电源指示灯（红）：电源接通合上空气开关后此灯亮。
运行指示灯（绿）：此灯亮则表明冷冻式干燥机正在运转工作。
冷媒高低压故障指示灯（黄）：此灯亮则表明冷冻式干燥机内的高低压保护开关跳脱，需停机检查。
电机过载故障指示灯（黄）：此灯亮则表明压缩机工作电流过载，过载继电器已跳脱，需停机检查。
七、冷冻式干燥机的启动过程：1、先启动空压机，待系统压力接近 0.7MPa并且空压机运行一切正常再做冷冻式干燥机的运行工作。
2、当系统压力接近 0.7MPa 时，接通冷冻式干燥机电源，合上空气开关，此时设备仪表上的电源指示灯（红）亮。
3、若水冷式，应打开冷却水进出阀门。
（冬天可先不开冷却水进出阀门，待冷冻式干燥机启动后再开冷却水进出阀门）。
4、按下绿色启动按钮，接触器吸合，待启动指示灯（绿）亮，5 分钟后待启动指示灯（绿）灭，压缩机开始运转，运行指示灯（绿）亮；同时检查压缩机转向是否正确：开机后立即观察冷媒低压（压力露点）及冷媒高压表，如果冷媒低压（压力露点）表逐渐下降、冷媒高压表逐渐上升，则压缩机转向正确。
反之冷媒高、低压表均不动（有点原地颤抖），同时伴有压缩机噪音过大，则说明压缩机转向不正确电源相序错误，此时应在三秒内停机，调换电源相序使之正确后方能开机。
5、观察 5～10min后，经冷冻式干燥机处理后的空气可达设计压力露点 2～10℃，而此时冷媒高、低压表指示正常范围如下：冷媒低压：R22及 R407C0.3～0.5MPa R134A0.1～0.3Mpa冷媒高压：R22及 R407C1.2～1.6MPa R134A0.7～1.1Mpa6、慢慢打开自动排水器上的铜球阀，让空气中的冷凝水流入排水器中，经它排出设备外。
注意冬天环境温度低时，则应先开机器再打开冷却水进出阀门。
八、冷冻式干燥机的停机过程：1、打开旁通阀让压缩空气继续流入下游管道，然后关闭冷冻式干燥机的出口阀门；2、关闭冷冻式干燥机的进口截止阀，并将冷冻式干燥机卸压；3、按红色停止按钮将冷冻式干燥机关闭，并切断电源，打开手动排污阀放尽残余冷凝水。
注意注：冷冻式干燥机操作时应注意的事项：1、应尽量避免冷冻式干燥机长时间在无负荷状态下运转；2、禁止冷冻式干燥机短时间连续开停，每次开机至少间隔 10 分钟，以免损坏制冷压缩机。
九、冷冻式干燥机的保养要求对冷冻式干燥机的保养是非常必要的，正确的使用和保养不仅可使冷冻式干燥机达到使用要求，而且可延长其寿命。
冷冻式干燥机在出厂前都已测试，所有的控制功能也已校验，如果冷冻式干燥机安装在洁净的环境里并在规定的环境温度范围内工作，冷冻式干燥机将会长期地正常运转。
常规的维护保养有以下几点：1、设备运行时检查冷媒低压表读数是否在正常范围内。
空气系统中，冷媒低压过低将会导致结霜或结冰，使压力损失增大并可能导致压缩机损坏。
压力过高将使系统的制冷量减少。
2、自动排水器的保养：应每天检查自动排水器排水情况，定期清洗排水器内滤网，以免堵塞而失去排水作用；警告首次使用，请用工况压缩空气冲洗管路二十分钟后再装排水器，否则将会堵塞排水器。
3、电动排水器的保养：建议您每次检查压缩空气系统时，顺便按几下定时器上的手动测试按钮（TEST）检查电子排水器是否能正常得电排水。
在使用电子排水器的过程中，应特别注意以下几点：（1）、定时器上 TEST 薄膜开关是手动测试按钮，每按动一次，排水器按照设定时间排放一次。
此按钮在日常工作中用于随时检查排水情况。
（2）、电子排水器在使用中，可能会出现电磁阀关闭不严的情况，表现为一直漏气，通常该故障并非排水器本身质量所致，其原因是冷凝水太脏，其中的微小固体颗粒物进入阀芯与芯壳之间的间隙，将阀芯卡住。
