低压开关柜的型号区别及特点低压开关柜的型号区别及特点⼀ . 型号GGD、 GCK、GCS、MNS、介绍①GGD系列:●⽤途GGD型交流低压配电柜适⽤于变电站、发电⼚、⼚矿企业等电⼒⽤户的交流50Hz，额定⼯作电压380V，额定⼯作电流1000-3150A的配电系统，作为动⼒、照明及发配电设备的电能转换、分配与控制之⽤。

GGD型交流低压配电柜是根据能源部，⼴⼤电⼒⽤户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能⼒⾼，动热稳定性好，电⽓⽅案灵活、组合⽅便，系列性，实⽤性强、结构新颖，防护等级⾼等特点。

可作为低压成套开关设备的更新换代产品使⽤。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采⽤通⽤柜形式，构架⽤8MF冷弯型钢局部焊接组装⽽成，并有20模的安装孔，通⽤系数⾼。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，⽽冷风不断地由下端槽孔补充进柜，使密封的柜体⾃下⽽上形成⼀个⾃然通风道，达到散热的⽬的。

■ GGD柜按照现代化⼯业产品造型设计的要求，采⽤黄⾦分割⽐的⽅法设计柜体外形和各部分的分割尺⼨，使整柜美观⼤⽅，⾯⽬⼀新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四⾓装有吊环，⽤于起吊和装运。

■柜体的防护等级为IP30，⽤户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列产品型号及含义GCK G是封闭式开关柜 C是抽出式 K是控制中⼼GCK低压抽出式开关柜(以下简称开关柜)由动⼒配电中⼼(PC) 柜和电动机控制中⼼(MCC)两部分组成。

该装置适⽤于交流50(60)HZ、额定⼯作电压⼩于等于660V、额定电流4000A及以下的活、系列性、通⽤性强、各种⽅案单元任意组合、⼀台柜体。

所容纳的回路数较多、节省占地⾯积、防护等级⾼、安全可靠、维修⽅便等优点。

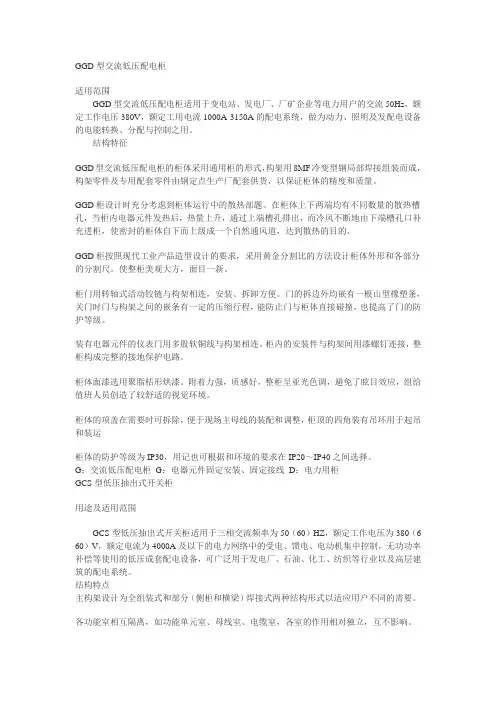

GGD低压开关柜说明书解析GGD型交流低压配电柜一、概述:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换，分配与控制之用。

二．用途:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压380V，额定工作电流至3150A 的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合XXX《低压成套开关设备和控制设备》，GB725《低压成套开关设备和控制设备》等标准。

三．产品型号及含义:GGD辅助电路方案代号主电路计划代号1阐发能分为15kA设计序号2分析能分为30kA3分析能分为50kA电力用柜电器元件固定安装固定接线交流低压配电柜四．使用条件:3.1周围空气温度不高于+40℃、不低于―5℃，24h内的平均温度不得高于+35℃。

3.2户内安装使用，使用地点的海拔高度不得超过2000m。

3.3周围空气相对湿度在最高温度为+40℃时不超过50℃，在较低温时允许有较大的相对湿度，列如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4污染等级3。

3.5设备安装时与垂直面的倾斜度不超过5°。

3.6设备应安装在无猛烈震动和冲击的地方和不足使电器元件遭到腐蚀的场所。

3.7用户哟XXX要求时可与制造厂协商解决。

五、电气性能:4.1基本电气参数型号额定电压额定电压vAGGD1380ABCABCABC10004001000315025002000额定短路额定短时开断电流耐受电流（１ｓ）（ｋKAＡ）1515额定峰值耐受电流KA30GGDGGDGGD型交流低压配电柜4.2主电路方案GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能及控制电压的变化而派生的方案和规格）。

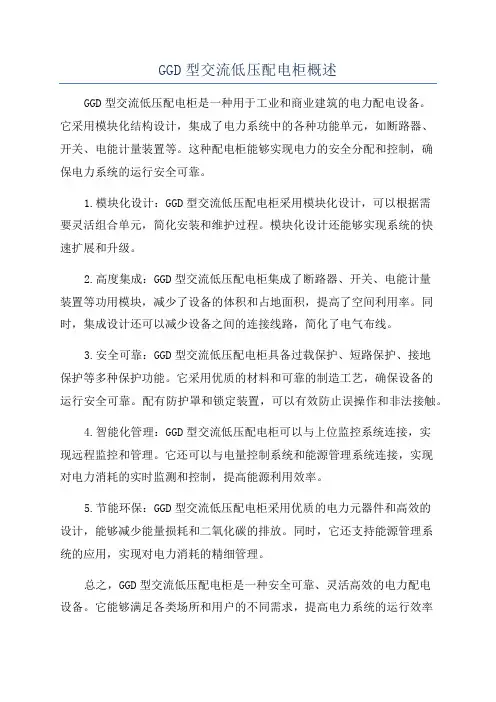

GGD型交流低压配电柜概述GGD型交流低压配电柜是一种用于工业和商业建筑的电力配电设备。

它采用模块化结构设计，集成了电力系统中的各种功能单元，如断路器、开关、电能计量装置等。

这种配电柜能够实现电力的安全分配和控制，确保电力系统的运行安全可靠。

1.模块化设计：GGD型交流低压配电柜采用模块化设计，可以根据需要灵活组合单元，简化安装和维护过程。

模块化设计还能够实现系统的快速扩展和升级。

2.高度集成：GGD型交流低压配电柜集成了断路器、开关、电能计量装置等功用模块，减少了设备的体积和占地面积，提高了空间利用率。

同时，集成设计还可以减少设备之间的连接线路，简化了电气布线。

3.安全可靠：GGD型交流低压配电柜具备过载保护、短路保护、接地保护等多种保护功能。

它采用优质的材料和可靠的制造工艺，确保设备的运行安全可靠。

配有防护罩和锁定装置，可以有效防止误操作和非法接触。

4.智能化管理：GGD型交流低压配电柜可以与上位监控系统连接，实现远程监控和管理。

它还可以与电量控制系统和能源管理系统连接，实现对电力消耗的实时监测和控制，提高能源利用效率。

5.节能环保：GGD型交流低压配电柜采用优质的电力元器件和高效的设计，能够减少能量损耗和二氧化碳的排放。

同时，它还支持能源管理系统的应用，实现对电力消耗的精细管理。

总之，GGD型交流低压配电柜是一种安全可靠、灵活高效的电力配电设备。

它能够满足各类场所和用户的不同需求，提高电力系统的运行效率和安全性。

随着技术的不断进步，GGD型交流低压配电柜将会在未来发展中更加智能化、节能环保。

GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式进线柜电容柜MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式3150 1000 400 －－IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式1/2抽屉选用灵伙性1/2抽屉星三角接二次最大安装回路数垂直排大抽屉1/2抽屉GCK 差－－无可以左右－－－－－－16 三相GCS 良好良好不明显可以旋转不可以局限不可以20 三相MNS 良好良好不明显可以联锁不可以局限可以20 三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉1/2抽屉大抽屉1/2抽屉进线柜电容柜大抽屉1/2抽屉GCK 金属材料－－9 －－4200 4300 9500 －－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

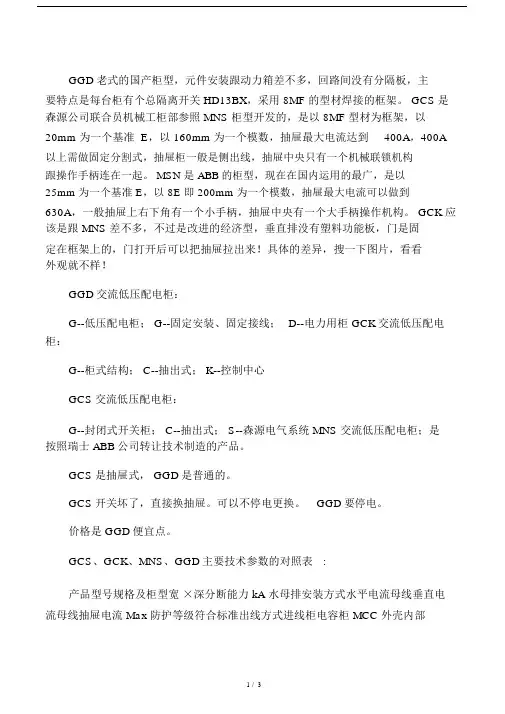

GGD老式的国产柜型，元件安装跟动力箱差不多，回路间没有分隔板，主要特点是每台柜有个总隔离开关 HD13BX，采用 8MF 的型材焊接的框架。

GCS是森源公司联合员机械工柜部参照 MNS 柜型开发的，是以 8MF 型材为框架，以20mm 为一个基准 E，以 160mm 为一个模数，抽屉最大电流达到400A，400A 以上需做固定分割式，抽屉柜一般是侧出线，抽屉中央只有一个机械联锁机构跟操作手柄连在一起。

MSN 是 ABB的柜型，现在在国内运用的最广，是以25mm 为一个基准 E，以 8E 即 200mm 为一个模数，抽屉最大电流可以做到630A，一般抽屉上右下角有一个小手柄，抽屉中央有一个大手柄操作机构。

GCK 应该是跟 MNS 差不多，不过是改进的经济型，垂直排没有塑料功能板，门是固定在框架上的，门打开后可以把抽屉拉出来！具体的差异，搜一下图片，看看外观就不样！GGD交流低压配电柜：G--低压配电柜； G--固定安装、固定接线；D--电力用柜 GCK交流低压配电柜：G--柜式结构； C--抽出式； K--控制中心GCS交流低压配电柜：G--封闭式开关柜； C--抽出式； S--森源电气系统 MNS 交流低压配电柜；是按照瑞士 ABB公司转让技术制造的产品。

GCS是抽屉式， GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是 GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力 kA 水母排安装方式水平电流母线垂直电流母线抽屉电流 Max 防护等级符合标准出线方式进线柜电容柜 MCC 外壳内部GCK 800× 1000 800 × 1000 600 × 1000顶部串50联式 3150 1000 400－－ IP30 ZBK36001-89背后GCS 800× 800 800 × 800 1000 ×背800面安50装 4000 1000 40040 IP40 IP20IEC439 GB7251.1 旁出MNS 800× 1000 800 × 1000 1000 × 1000背面50安装 4000 1000 400 60 IP40IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式抽屉选用灵伙性抽屉星三角接二次最大安装回路数垂直排大抽屉GCK 差－－无可以左右－－－－－－16 三相GCS良好不明显可以旋转不可以局限不可以20 三相MNS 良好不明显可以联锁不可以局限可以20 三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉抽屉进线柜电容柜大抽屉GCK 金属材料－－ 9－－ 4200 4300 9500－－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400偏下在 3C 强制性认证试验样柜的要求 :GCK 最小抽屉单元一模数 :GCS最小抽屉单元模数 ,MNS(进口 ABB技术 )最小抽屉单元模数 ,。

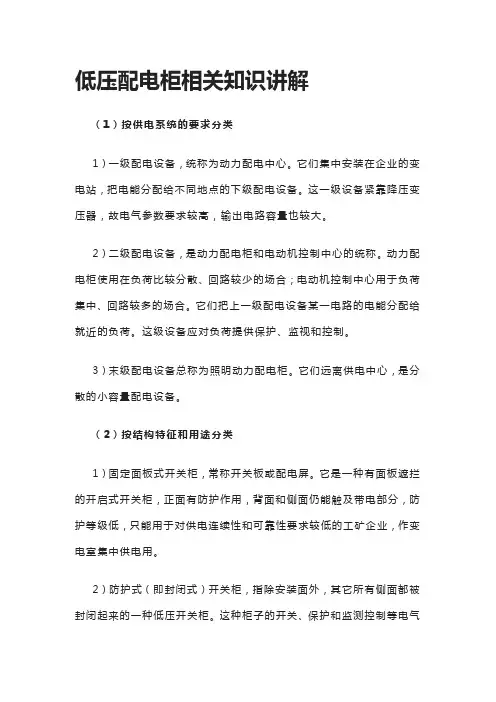

低压配电柜相关知识讲解（1）按供电系统的要求分类1）一级配电设备，统称为动力配电中心。

它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。

这一级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大。

2）二级配电设备，是动力配电柜和电动机控制中心的统称。

动力配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。

它们把上一级配电设备某一电路的电能分配给就近的负荷。

这级设备应对负荷提供保护、监视和控制。

3）末级配电设备总称为照明动力配电柜。

它们远离供电中心，是分散的小容量配电设备。

（2）按结构特征和用途分类1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

4）动力、照明配电控制箱。

低压开关柜GGD技术参数1.额定电压和电流：GGD低压开关柜的额定电压通常为400V和690V，额定电流通常为1000A至5000A。

2.工作频率：GGD低压开关柜的工作频率一般为50Hz或60Hz。

3.系统故障短路电流：GGD低压开关柜的系统故障短路电流通常为50kA至100kA。

4.抗震等级：GGD低压开关柜的抗震等级通常为8级。

5. 防护等级：GGD低压开关柜的防护等级通常为IP30至IP54，IP30表示在无固定参数下可以防止大于2.5mm的固体物体进入，IP54表示具有防尘和防喷溅功能。

6.切换形式：GGD低压开关柜的切换形式通常为手动和电动两种形式。

手动切换需要人工操作，电动切换则由电动机控制。

7.型式测试认证：GGD低压开关柜通常需要通过相关的型式测试认证，如国家强制性产品认证（CCC认证）。

8.有载断路能力：GGD低压开关柜的有载断路能力通常为20次。

9.接地方式：GGD低压开关柜的接地方式通常为TT接地或TN接地。

10. 外形尺寸：GGD低压开关柜的外形尺寸可以根据实际需求进行定制，常见尺寸为宽度800mm至2400mm，高度2000mm至2200mm，深度600mm至1000mm。

11.结构材料：GGD低压开关柜的主要结构材料通常为冷轧钢板，保证了开关柜的结构稳定性和耐久性。

12.控制方式：GGD低压开关柜的控制方式通常通过触摸屏、PLC等设备进行远程控制。

总而言之，GGD低压开关柜具有较高的额定电压和电流、抗震等级、防护等级，可以实现手动或电动切换，需通过型式测试认证，并具备较高的有载断路能力。

同时，GGD低压开关柜还具有灵活的外形尺寸和可靠的结构材料，可以根据实际需求进行定制。

控制方式也可以通过现代化的电气设备进行远程控制，提高了操作的便捷性和安全性。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

低压开关柜型号The Standardization Office was revised on the afternoon of December 13, 2020有以下几种型号GGD、 GCK、GCS、MNS、MCSGGD系列:l 用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

产品型号及含义结构特点1、GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

2、GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3、GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新4、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

5、柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

GCK系列l 产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
